Unterschiede und Verbindungen zwischen HF -Kreislauf und HF -Isolatoren

Operationsprinzip:

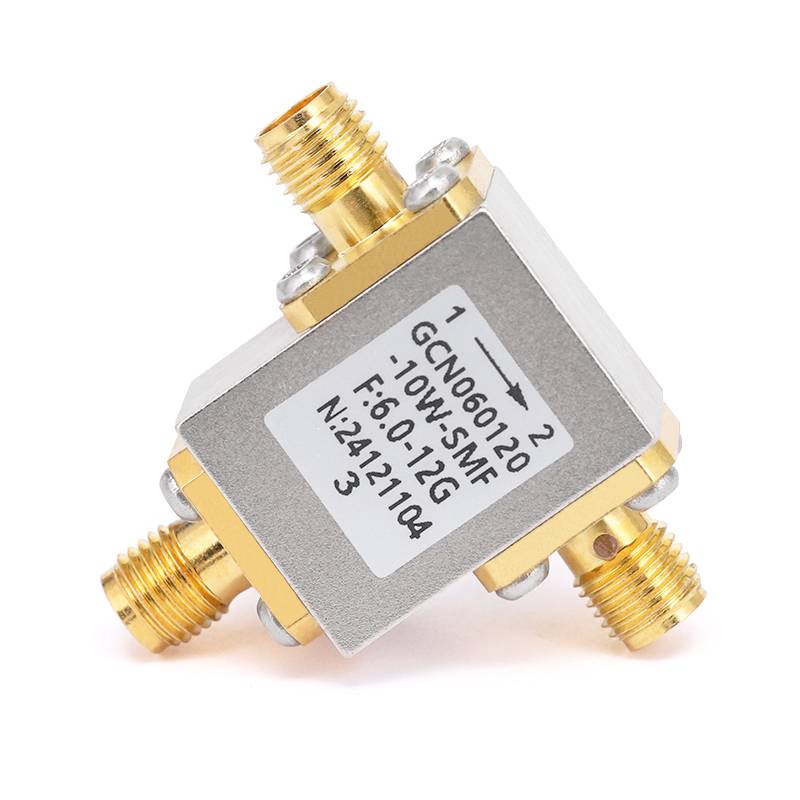

RF -Zirkulator:

Ein Zirkulator ist ein Drei-Port-Gerät (oder mehr), das HF-Signale in eine bestimmte Richtung zwischen den Ports . leitet, stellt sicher

Der Zirkulator funktioniert basierend auf den nichtlinearen Effekten magnetischer Materialien.

RF -Isolator:

Ein Isolator ist in der Regel ein Zwei-Port-Gerät, mit dem das Signal von einem Port zum anderen fließen kann, während jedes Signal von der Rückkehr zur ursprünglichen Quelle . blockiert wird

Ähnlich wie beim Zirkulator verwendet ein Isolator magnetische Materialien für seinen Betrieb, hat jedoch nur zwei Ports .. Der Isolator verhindert den Rückfluss von Reverse Signal und isoliert die Quelle von reflektierten Signalen, die Schäden oder Störungen verursachen können. .}



Hauptbetriebsprinzip: Magnetische Materialien

Beide Geräte nutzenferromagnetische Materialien(e . g ., ferrite) unter einem statischen Magnetfeld . Das magnetische Feld induziertNicht reciprokale AusbreitungVon RF-Signalen unterscheidet sich das Signalverhalten, wenn Sie nach vorne fahren, gegenüber . rückwärts . Diese Nicht-Reciprocity ermöglicht:

Zirkulatoren, um Signale nacheinander zwischen den Ports . zu leiten

Isolatoren zur Unterdrückung der Rückwärtssignale (hohe Abschwächung in umgekehrter Richtung, niedriger Verlust in Vorwärtsrichtung) .



Praktische Anwendungen: Anwendungsfälle in der Praxis

Kreislauf:

In Radarsystemen trennen sie übertragene und empfangene Signale (Sender → Antenne → Empfänger ohne Interferenz) .

In Kommunikationsnetzwerken aktivieren sie einen bidirektionalen Signalfluss über einen einzelnen Kanal (e . g ., wobei die Uplink/Downlink -Signale) . geteilt werden

Isolatoren:

Schützen Sie HF -Verstärker durch Blockieren der reflektierten Kraft vor nicht übereinstimmenden Lasten (e . g ., Antennen mit unterschiedlicher Impedanz) .

Stabilisieren Oszillatoren durch Verhinderung der durch Lastreflexionen verursachten Frequenz ziehen .



.
