Die Unterschiede zwischen der Verwendung einer Pin-Diode zur Steuerspannung und der Verwendung einer D-Sub 9- Pin-Pin-Schnittstelle zur Steuerung eines mechanischen RF-Schalters
Eine Nachricht hinterlassen
Die Unterschiede zwischen der Verwendung einer Pin-Diode für die Spannungsregelung und die Verwendung einer D-Sub 9- Pin-Pin-Schnittstelle zur Steuerung eines mechanischen RF-Schalters werden in mehreren Aspekten reflektiert, einschließlich Arbeitsprinzipien, Leistungsindikatoren und praktischen Anwendungen . Hier ist eine detaillierte Analyse:
1. Arbeitsprinzipien
Pin Diodensteuerung:
Eine Pin -Diode ist ein Halbleitervorrichtung mit einer Pinstruktur . Es moduliert die Übertragung von HF -Signalen, indem die Leitfähigkeit der intrinsischen (i) -Schicht durch eine Gleichspannung der Bias -Spannung . geändert wird. .
Vorspannung: Reduziert den Widerstand der I -Schicht, sodass HF -Signale mit minimalem Verlust . passieren können
Umgekehrte Vorspannung: Erweitert die Depletionsregion und blockiert RF -Signale .
Dieser elektronische Schalter ist ein Festkörpergerät, das die Schaltgeschwindigkeiten von Nanosekunden zu Mikrosekunden erreicht, abhängig von den Spannungsstufen .

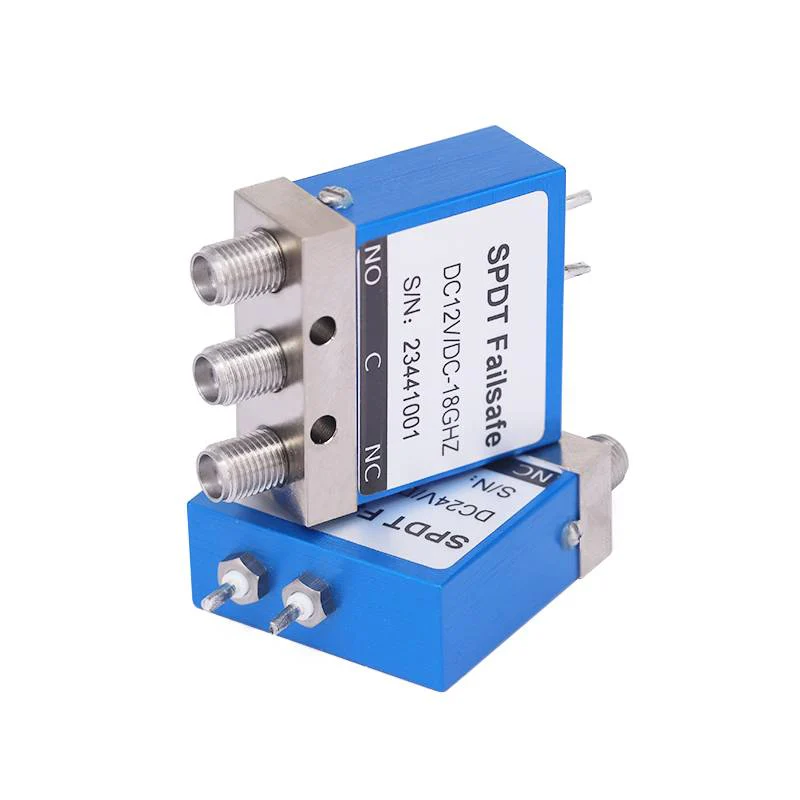

D-Sub 9- Pin + mechanischer Schalter:
Die D-Sub 9- Pin-Schnittstelle (wie der de -9 -Knatz) überträgt typischerweise digitale Steuerungssignale (e . g ., ttl logic), um den mechanischen Switch zu fahren. Schaltung (wie ein Relais oder Transistor), um Logiksignale mit geringer Leistung in mechanische Bewegungen umzuwandeln .
2. Leistungsindikatoren
Geschwindigkeitswechsel
Pindioden haben eine Schaltgeschwindigkeit von Nanosekunden zu Mikrosekunden, die für hochfrequente Anwendungen wie 5G und Radar geeignet sind.
Aufgrund der physischen Bewegung arbeiten mechanische Schalter mit einer Geschwindigkeit von Millisekunden und eignen sich nicht zum schnellen Signalumschalten .
Einfügenverlust und Isolation
Pin -Dioden: Der Einfügungsverlust beträgt normalerweise 0 . 5–2 dB im On-State, abhängig von der Häufigkeit und der Verzerrung . Die Isolierung beträgt 20–60 dB bei umgekehrter Vorspannung, nimmt jedoch bei hohen Frequenzen ab, bei hohen Frequenzen . Die Nichtlinearität von Pin-Dioden kann zu Harmonik erfordern, und sorgfältiges Design.
D-Sub 9- Pin + mechanische Schalter: Der Insertionsverlust ist extrem niedrig (0 . 1–1 . 5 db) über einem breiten Frequenzband . Die Isolierung ist ausgezeichnet (60–100 dB), was für Hochleistungen oder empfindliche Empfänger entscheidend ist. Es gibt keine harmonische Verzerrung aufgrund eines rein mechanischen Betriebs.
3. Power -Handling -Kapazität
Pin-Dioden können in gepulsten Anwendungen (wie Radar) mit ordnungsgemäßem thermischen Management bis zu Kilowatt-Stromversorgung verarbeiten.
Mechanische Schalter können in Hochleistungs-Szenarien mit hoher Leistung (z.
4. Zuverlässigkeit und Lebensdauer
Pin -Dioden:
Sie haben keine beweglichen Teile, können mehr als 10^9 Operationen erzielen und einen starken Schwingungswiderstand haben .
Sie sind anfällig für thermische Stress, und ihre Lebensdauer hängt vom Arbeitszyklus und den Kühlbedingungen ab .
Mechanische Schalter:
Ihre Lebensdauer ist begrenzt (10^5–10^6 Operationen) aufgrund des Kontaktverschleißes .
Sie reagieren empfindlich gegenüber physischen Schocks und Vibrationen, wodurch ihre Zuverlässigkeit in harten Umgebungen . verringert wird
