PCB -Boardstruktur



news-1021-627

Die Struktur einer PCB-Platine enthält hauptsächlich verschiedene Strukturen der Board-Schicht wie einschichtige Boards, Doppelschichtplatten und mehrschichtige Boards .. Folgendes ist eine detaillierte strukturelle Analyse:



1. Einzelschichtplatine
Strukturkomposition: Auf einer Seite befindet sich nur eine Kupferfolie, und auf der anderen Seite werden keine Kupferfolie . -Komponenten auf der Seite ohne Kupferfolie platziert, und die Seite mit Kupferfolie wird hauptsächlich für die Verkabelung und das Löten . verwendet.
Anwendungsszenarien: Geeignet für einfache Schaltungen wie elektronische Uhren, Spielzeug usw. . Der Produktionsprozess ist einfach und die Kosten niedrig, aber seine Funktionen sind relativ einzeln .



2. Doppelschichtplatine
Substratmaterial: Das häufig verwendete ein ist fr {-4, ein Misch
Leitfähige Schicht: Das heißt, Kupferfolie, die auf den oberen und unteren Seiten des Substrats verteilt ist. Kupferfolie eignet sich für gewöhnliche Schaltungen .
Isoliermaterial: PP (PrepREG) wird als Isoliermaterial in der Mitte der Doppelschichtplatte verwendet. . Es handelt
Oberflächenschutzmaterial: einschließlich Lötmaske und Siebdruckschicht . Die Lötmaske ist im Allgemeinen grün, rot oder schwarz, mit deren Kupferfolie vor Oxidation und Rost geschützt wird, und verhindern, dass Lot während des Lötens zu unerwünschten Orten fließt, wobei nur die Pads Kupfer aussetzen; Die Silkscreen -Ebene besteht normalerweise aus weißer Tinte, mit der Text oder Symbole wie Komponentenpositionen und Modelle auf der PCB -Platine drucken wird, wodurch Montage und Wartung . erleichtert werden
Anwendungsszenarien: Der Produktionsprozess ist relativ einfacher als der von Multi-Layer-Boards . Es ist für Schaltkreise mit mittlerer Komplexität geeignet, wie Audiogeräte, TV-Sets usw.



3. Multi-Layer-Board
Signalschicht: Wird zum Platzieren von Komponenten und Verkabelung verwendet, ist die Hauptschicht, die verschiedene Komponenten verbindet, einschließlich der oberen Schicht (obere Schicht), der unteren Schicht (untere Schicht), und mehrere Zwischensignalverdrahtungsschichten . Sein Kabel -Design beeinflussen die Leistung und Zuverlässigkeit des gesamten PCB . direkt
Leistungsschicht und Erdungsschicht: Normalerweise befindet sich in der mittleren Schicht, mit der stabile Stromversorgung und Erdung für die gesamte Leiterplatte . in einer Vierschichtplatine bereitgestellt werden. Die mittlere Schicht 1 kann als "Stromversorgungskanal" dienen, die dedizierte Kanalkanäle wie die Leitung von Netzteil, wie das Wegen, wie das Wickel-Bod-2 {{3} V, in ein anderes Power-Laken eingeteilt werden. Schicht für eine andere Gruppe von Signallinien .
Isolierschicht: FR -4 oder andere Isoliermaterialien werden verwendet, um die verschiedenen leitenden Schichten zu trennen, Kurzschaltungen zu verhindern und die Unabhängigkeit und Stabilität von Signalen zu gewährleisten .

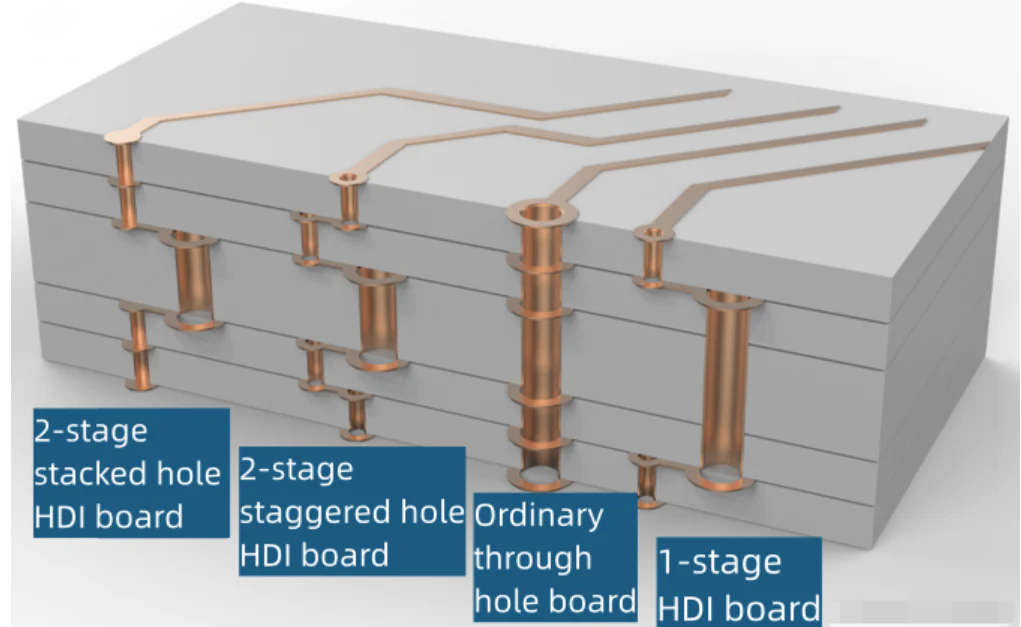

Vias: einschließlich durch Löcher, Blindlöcher und vergrabene Löcher . durch Löcher, die durch die gesamte Platine laufen, und werden verwendet, um Schaltungen verschiedener Schichten zu verbinden und traditionelle Komponenten zu montieren; Blindlöcher werden verwendet, um die obere Schicht und die inneren Schichten zu verbinden, normalerweise für eine hochfrequente Signalübertragung, die die Pfadlänge verringern und die Signalübertragung schneller machen kann. Begrabene Löcher sind für elektrische Verbindungen zwischen inneren Schichten . In Hochdichteplatten verantwortlich, die Kombination von Blindlöchern und vergrabenen Löchern kann mehr Linien aufnehmen und gleichzeitig vermeiden, dass die Platine zu dick ist .}
Oberflächenbehandlungsschicht: Ähnlich wie bei der Doppelschichtplatine verfügt sie über eine Lötmaske und eine Siebdruckschicht, die die Rollen des Schutzes und der Identifizierung .. Zusätzlich werden einige High-End-Multi-Layer-Boards ebenfalls Oberflächengoldplattierung und andere Behandlungen unterzogen, um Leitfähigkeit und Korrosionsbeständigkeit zu verbessern.
Anwendungsszenarien: Geeignet für Kreisläufe mit hoher Dichte, Hochgeschwindigkeiten und Hochfrequenzkomplexen, wie Computer-Motherboards, Motherboards für Mobiltelefone usw.
