Wie verhindere ich Lichtbögen in einem Leiterplattensteckverbinder?

Die Verhinderung von Lichtbögen in einem Leiterplattensteckverbinder ist ein entscheidender Aspekt für die Gewährleistung der Zuverlässigkeit und Sicherheit elektronischer Geräte. Als Lieferant von Leiterplattensteckverbindern kenne ich die Herausforderungen und Risiken, die mit Lichtbögen verbunden sind, und möchte Ihnen hier einige wirksame Strategien vorstellen, die Ihnen helfen, dieses Problem zu vermeiden.

Lichtbogenbildung in Leiterplattensteckverbindern verstehen

Ein Lichtbogen entsteht, wenn eine elektrische Entladung über eine Lücke in einem Stromkreis springt, typischerweise aufgrund eines Durchschlags des Isoliermaterials zwischen zwei leitenden Oberflächen. Bei Leiterplattensteckverbindern kann Lichtbogenbildung durch verschiedene Faktoren verursacht werden, darunter Hochspannung, schlechter Kontakt, Verschmutzung und Umgebungsbedingungen.

Hochspannung ist eine der Hauptursachen für Lichtbögen. Wenn die Spannung an einem Stecker die Durchbruchspannung des Isoliermaterials überschreitet, kann sich ein Lichtbogen bilden, der den Stecker und die umliegenden Komponenten beschädigen kann. Ein schlechter Kontakt zwischen den Anschlussstiften und den Leiterplattenpads kann ebenfalls zu Lichtbogenbildung führen, da dadurch ein Pfad mit hohem Widerstand entsteht, der Hitze erzeugen und zum Zusammenbruch der Isolierung führen kann.

Auch Verunreinigungen wie Staub, Schmutz oder Feuchtigkeit können zur Lichtbogenbildung beitragen. Diese Verunreinigungen können den Isolationswiderstand zwischen den leitenden Oberflächen verringern und so die Entstehung eines Lichtbogens erleichtern. Auch Umgebungsbedingungen wie hohe Luftfeuchtigkeit oder Temperatur können die Leistung des Steckverbinders beeinträchtigen und das Risiko einer Lichtbogenbildung erhöhen.

Strategien zur Verhinderung von Lichtbögen

1. Wählen Sie den richtigen Anschluss aus

Um Lichtbögen zu verhindern, ist die Auswahl des richtigen Steckverbinders für Ihre Anwendung von entscheidender Bedeutung. Berücksichtigen Sie die Spannungs-, Strom- und Frequenzanforderungen Ihres Stromkreises sowie die Umgebungsbedingungen, unter denen der Steckverbinder betrieben wird. Suchen Sie nach Steckverbindern, die für hohe Spannungen ausgelegt sind und über gute Isolationseigenschaften verfügen.

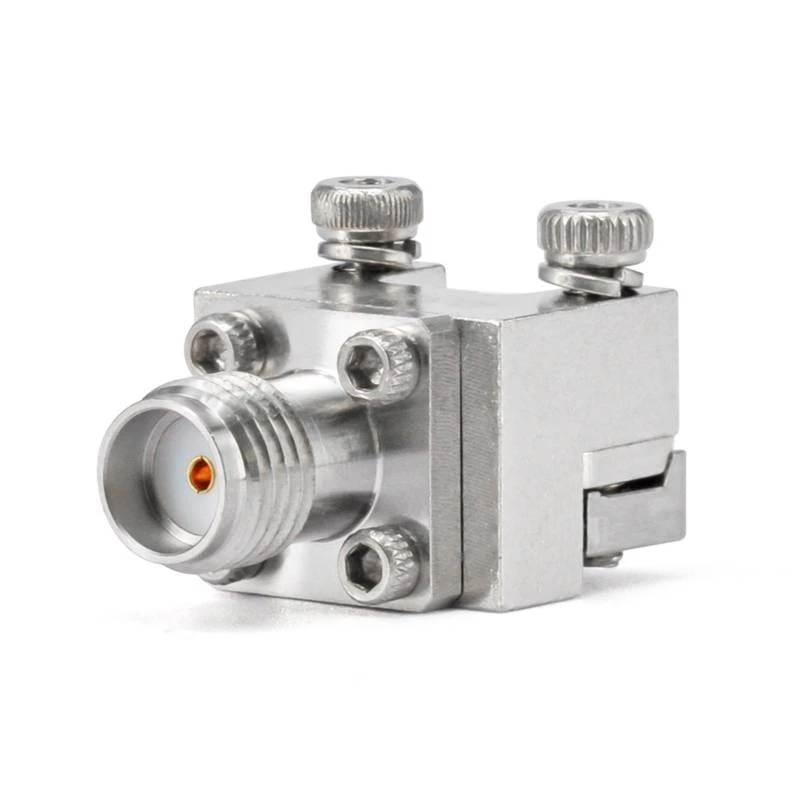

Zum Beispiel,Vor Ort austauschbare Steckverbindersind eine großartige Option für Anwendungen, bei denen der Stecker leicht ausgetauscht oder gewartet werden muss. Diese Steckverbinder sind für eine zuverlässige Verbindung konzipiert und in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.

2. Stellen Sie sicher, dass die Installation ordnungsgemäß erfolgt

Die ordnungsgemäße Installation des Steckverbinders ist entscheidend, um Lichtbögen zu verhindern. Stellen Sie sicher, dass der Stecker richtig an den Leiterplattenpads ausgerichtet ist und dass die Stifte sicher eingesteckt sind. Vermeiden Sie ein zu festes Anziehen des Steckers, da dies die Stifte oder die Platine beschädigen kann.

Verwenden Sie für die Installation des Steckers die entsprechenden Werkzeuge und Techniken und befolgen Sie sorgfältig die Anweisungen des Herstellers. Wenn Sie sich bei der Installation des Steckers nicht sicher sind, wenden Sie sich an einen Fachmann oder den Steckerhersteller.

3. Pflegen Sie einen guten Kontakt

Um Lichtbögen zu verhindern, ist es wichtig, einen guten Kontakt zwischen den Anschlussstiften und den Leiterplattenpads aufrechtzuerhalten. Stellen Sie sicher, dass die Stifte sauber und frei von Schmutz sind und dass die Leiterplattenpads glatt und flach sind. Verwenden Sie bei Bedarf einen Kontaktreiniger oder ein feinkörniges Schleifpapier, um die Stifte und Pads zu reinigen.

Erwägen Sie die Verwendung eines Steckverbinders mit hoher Kontaktkraft oder eines Verriegelungsmechanismus, um eine sichere Verbindung zu gewährleisten. Dadurch kann verhindert werden, dass sich die Stifte lockern oder getrennt werden, was zu Lichtbögen führen kann.

4. Vor Kontamination schützen

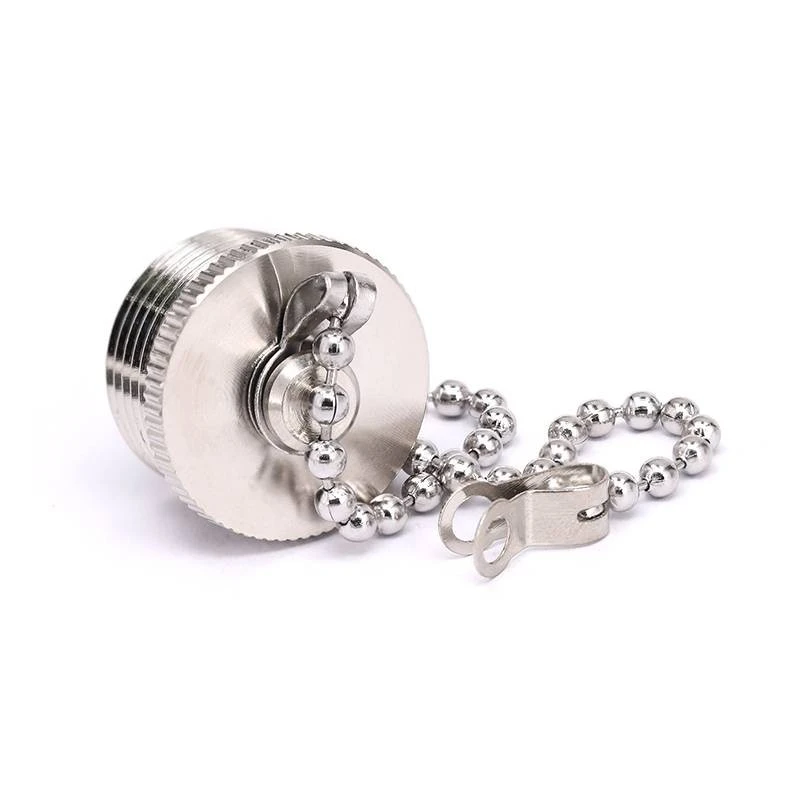

Der Schutz des Steckverbinders vor Verschmutzung ist wichtig, um Lichtbögen zu verhindern. VerwendenStaubschutzkappen für Steckverbinderum Staub und Schmutz vom Stecker fernzuhalten, wenn er nicht verwendet wird. Diese Kappen können dazu beitragen, die Ansammlung von Verunreinigungen auf den Stiften und Pads zu verhindern, was den Isolationswiderstand verringern und das Risiko einer Lichtbogenbildung erhöhen kann.

Wenn der Stecker Feuchtigkeit oder anderen Flüssigkeiten ausgesetzt ist, sollten Sie die Verwendung eines wasserdichten oder feuchtigkeitsbeständigen Steckers in Betracht ziehen. Diese Steckverbinder sind für eine zuverlässige Verbindung in nassen oder feuchten Umgebungen konzipiert und können dazu beitragen, durch Feuchtigkeit verursachte Lichtbögen zu verhindern.

5. Verwalten Sie die Umgebungsbedingungen

Auch die Bewältigung der Umgebungsbedingungen, unter denen der Steckverbinder betrieben wird, kann dazu beitragen, Lichtbögen zu verhindern. Wenn der Stecker hohen Temperaturen ausgesetzt ist, sollten Sie die Verwendung eines Steckers in Betracht ziehen, der für hohe Temperaturen ausgelegt ist. Diese Steckverbinder bestehen in der Regel aus Materialien mit guter thermischer Stabilität und können dazu beitragen, dass die Isolierung nicht durch Hitze beschädigt wird.

Wenn der Stecker hoher Luftfeuchtigkeit ausgesetzt ist, sollten Sie die Verwendung eines Steckers in Betracht ziehen, der feuchtigkeitsbeständig ist. Diese Steckverbinder sind in der Regel mit einer Schutzschicht beschichtet oder versiegelt, um das Eindringen von Feuchtigkeit in den Steckverbinder zu verhindern.

Prüfung und Inspektion

Regelmäßige Tests und Inspektionen des Steckverbinders können dabei helfen, Lichtbögen zu erkennen und zu verhindern, bevor sie zu einem Problem werden. Verwenden Sie ein Multimeter oder ein anderes Prüfgerät, um den Widerstand und die Kontinuität der Anschlussstifte und der Leiterplattenpads zu messen. Überprüfen Sie das Gerät auf Anzeichen von Beschädigung oder Verschleiß, z. B. verbogene Stifte, rissige Isolierung oder Korrosion.

Wenn Sie Probleme mit dem Stecker feststellen, tauschen Sie ihn sofort aus, um Lichtbögen und andere Probleme zu vermeiden. Es empfiehlt sich außerdem, die Test- und Inspektionsergebnisse aufzuzeichnen, um die Leistung des Steckverbinders im Laufe der Zeit zu verfolgen.

Abschluss

Um die Zuverlässigkeit und Sicherheit elektronischer Geräte zu gewährleisten, ist es wichtig, Lichtbögen in einem Leiterplattensteckverbinder zu verhindern. Durch die Auswahl des richtigen Steckverbinders, die Gewährleistung einer ordnungsgemäßen Installation, die Aufrechterhaltung eines guten Kontakts, den Schutz vor Verunreinigungen und die Bewältigung der Umgebungsbedingungen können Sie das Risiko von Lichtbögen verringern und die Leistung Ihres Stromkreises verbessern.

Als Lieferant von Leiterplattensteckverbindern bin ich bestrebt, qualitativ hochwertige Steckverbinder und Lösungen bereitzustellen, die den Anforderungen meiner Kunden entsprechen. Wenn Sie Fragen haben oder Hilfe bei der Auswahl des richtigen Steckverbinders für Ihre Anwendung benötigen, zögern Sie bitte nicht, mich zu kontaktieren. Ich bin hier, um Ihnen dabei zu helfen, Lichtbögen zu verhindern und den Erfolg Ihres Projekts sicherzustellen.

Referenzen

• „Electrical Connector Handbook“ von Paul D. Mitchell
• „PCB Design for Manufacturability“ von Colin Warwick
• „High-Speed ​​Digital Design: A Handbook of Black Magic“ von Howard Johnson und Martin Graham
