Wie hoch ist der Kontaktwiderstand von Koaxialsteckern?

Der Kontaktwiderstand ist ein kritischer Parameter bei Koax-Steckverbindern. Als führender Anbieter von Koaxialsteckverbindern verstehen wir die Bedeutung dieses Konzepts und seine Auswirkungen auf die Leistung elektronischer Systeme. In diesem Blog befassen wir uns damit, was Kontaktwiderstand ist, warum er wichtig ist und wie er sich auf die Funktionalität von Koaxialsteckverbindern auswirkt.

Kontaktwiderstand verstehen

Unter Kontaktwiderstand versteht man den Widerstand, der an der Grenzfläche zwischen zwei Leitern auftritt, wenn diese miteinander in Kontakt stehen. Bei Koaxialsteckverbindern handelt es sich um den Widerstand, der an den Stellen auftritt, an denen der Steckverbinder das Kabel oder andere Gegenkomponenten berührt. Dieser Widerstand ist kein fester Wert und kann durch mehrere Faktoren beeinflusst werden, darunter die Materialeigenschaften der Leiter, die Oberflächenbeschaffenheit, die Kontaktkraft und das Vorhandensein von Verunreinigungen.

Das Grundprinzip des Kontaktwiderstands lässt sich dadurch erklären, dass beim Kontakt zweier Leiter die tatsächliche Kontaktfläche viel kleiner ist als die scheinbare Fläche. Dies liegt an den mikroskopischen Unregelmäßigkeiten auf den Oberflächen der Leiter. Dadurch muss der Strom durch diese kleinen Kontaktstellen fließen, was den Widerstand erhöht. Die Formel für den Kontaktwiderstand basiert auf der Verengung des Strompfades und dem spezifischen Widerstand der beteiligten Materialien.

Faktoren, die den Kontaktwiderstand beeinflussen

Materialeigenschaften

Die Wahl der Materialien des Koax-Steckers spielt eine wesentliche Rolle bei der Bestimmung des Übergangswiderstands. Metalle mit hoher Leitfähigkeit wie Kupfer und Silber werden häufig verwendet, da sie einen geringen Widerstand bieten. Kupfer hat beispielsweise einen relativ geringen spezifischen Widerstand, was bedeutet, dass der Strom leichter fließen kann. Allerdings kann die Oberfläche dieser Metalle mit der Zeit oxidieren, insbesondere in Gegenwart von Feuchtigkeit und Sauerstoff. Oxidation kann den Kontaktwiderstand erhöhen, da die Oxidschicht weniger leitfähig ist als das Grundmetall. Um dieses Problem zu mildern, werden Steckverbinder oft mit Materialien wie Gold oder Nickel beschichtet, die widerstandsfähiger gegen Oxidation sind.

Oberflächenbeschaffenheit

Auch die Oberflächenbeschaffenheit des Steckverbinders beeinflusst den Kontaktwiderstand. Eine glatte und saubere Oberfläche sorgt für eine größere effektive Kontaktfläche, was den Widerstand verringert. Raue Oberflächen hingegen haben weniger Kontaktpunkte, was zu einem höheren Widerstand führt. Darüber hinaus kann die Oberflächenbeschaffenheit die Anhaftung von Verunreinigungen beeinflussen. Auf einer gut verarbeiteten Oberfläche ist die Wahrscheinlichkeit geringer, dass sich Schmutz, Staub oder andere Partikel festsetzen, die den Kontaktwiderstand erhöhen können.

Kontaktkraft

Ein weiterer entscheidender Faktor ist die an der Kontaktschnittstelle wirkende Kraft. Eine ausreichende Kontaktkraft gewährleistet eine gute elektrische Verbindung durch Vergrößerung der effektiven Kontaktfläche. Wenn die Kontaktkraft zu gering ist, haben die Leiter möglicherweise keinen vollständigen Kontakt, was zu einem höheren Widerstand führt. Umgekehrt kann eine zu hohe Kontaktkraft den Stecker oder das Kabel beschädigen, was sich ebenfalls negativ auf den Übergangswiderstand auswirken kann. Daher ist es wichtig, Steckverbinder mit der richtigen Kontaktkraft zu konstruieren, um eine stabile und widerstandsarme Verbindung aufrechtzuerhalten.

Verunreinigungen

Verunreinigungen wie Schmutz, Öl und Feuchtigkeit können den Übergangswiderstand deutlich erhöhen. Diese Stoffe können als Isolatoren wirken und den reibungslosen Stromfluss zwischen den Leitern verhindern. Beispielsweise kann eine dünne Ölschicht auf der Kontaktfläche eine Barriere bilden, die den Widerstand erhöht. Um eine Kontamination zu verhindern, sollten die Steckverbinder ordnungsgemäß gelagert und gehandhabt werden. Wenn die Steckverbinder nicht verwendet werden, können Schutzkappen verwendet werden.

Bedeutung eines niedrigen Kontaktwiderstands bei Koax-Steckverbindern

Signalintegrität

Bei Hochfrequenzanwendungen ist ein geringer Kontaktwiderstand für die Aufrechterhaltung der Signalintegrität unerlässlich. Koaxialsteckverbinder werden häufig in Anwendungen wie Telekommunikation, Luft- und Raumfahrt sowie Test- und Messtechnik verwendet, bei denen eine genaue Signalübertragung von entscheidender Bedeutung ist. Ein hoher Kontaktwiderstand kann zu Signaldämpfung, Verzerrung und Reflexion führen. Unter Signaldämpfung versteht man den Verlust der Signalstärke auf dem Weg durch den Stecker. Verzerrungen können die Form des Signals verändern und zu Fehlern bei der Datenübertragung führen. Reflexion tritt auf, wenn ein Teil des Signals aufgrund von Impedanzfehlanpassungen, die durch einen hohen Kontaktwiderstand verursacht werden, zurückgeworfen wird.

Energieeffizienz

Bei Anwendungen mit hoher Leistung ist ein geringer Kontaktwiderstand erforderlich, um Leistungsverluste zu minimieren. Wenn Strom durch einen Stecker mit hohem Widerstand fließt, wird ein Teil der elektrischen Energie in Wärme umgewandelt. Dadurch wird nicht nur Strom verschwendet, sondern es kann auch zu einer Überhitzung des Steckers kommen, wodurch der Stecker und andere Komponenten im System beschädigt werden können. Durch die Reduzierung des Kontaktwiderstands können wir die Energieeffizienz des Systems verbessern und die Lebensdauer der Komponenten verlängern.

Systemzuverlässigkeit

Ein geringer Kontaktwiderstand trägt zur Gesamtzuverlässigkeit des Systems bei. Bei Steckverbindern mit stabilem und niedrigem Kontaktwiderstand ist es weniger wahrscheinlich, dass es zu Verbindungsabbrüchen oder Ausfällen kommt. Bei kritischen Anwendungen wie militärischen und medizinischen Geräten ist die Systemzuverlässigkeit von größter Bedeutung. Der Ausfall eines einzelnen Steckers kann zu Systemstörungen führen, die schwerwiegende Folgen haben können.

Kontaktwiderstand messen

Es gibt verschiedene Methoden zur Messung des Kontaktwiderstands von Koax-Steckern. Eine gängige Methode ist die Vierpunktsondentechnik. Bei dieser Methode werden zwei äußere Sonden verwendet, um einen bekannten Strom durch den Stecker zu leiten, während zwei innere Sonden verwendet werden, um den Spannungsabfall an der Kontaktschnittstelle zu messen. Mithilfe des Ohmschen Gesetzes (V = IR) kann der Kontaktwiderstand berechnet werden. Eine andere Methode ist die Zweipunktsondentechnik, die einfacher, aber weniger genau ist, da sie den Widerstand der Messleitungen in die Messung einbezieht.

Unsere Koax-Steckverbinderlösungen

Als Lieferant von Koax-Steckverbindern bieten wir eine breite Palette an Produkten an, die auf die Minimierung von Übergangswiderständen ausgelegt sind. Unsere Steckverbinder bestehen aus hochwertigen Materialien mit hervorragender Leitfähigkeit und sind mit korrosionsbeständigen Oberflächen beschichtet, um eine langfristige Leistung zu gewährleisten. Wir legen großen Wert auf die Oberflächenbeschaffenheit unserer Steckverbinder und nutzen fortschrittliche Fertigungsverfahren, um glatte und saubere Oberflächen zu erzielen. Unser Ingenieursteam entwirft die Steckverbinder sorgfältig, um die optimale Kontaktkraft zu gewährleisten und eine zuverlässige Verbindung mit geringem Widerstand zu gewährleisten.

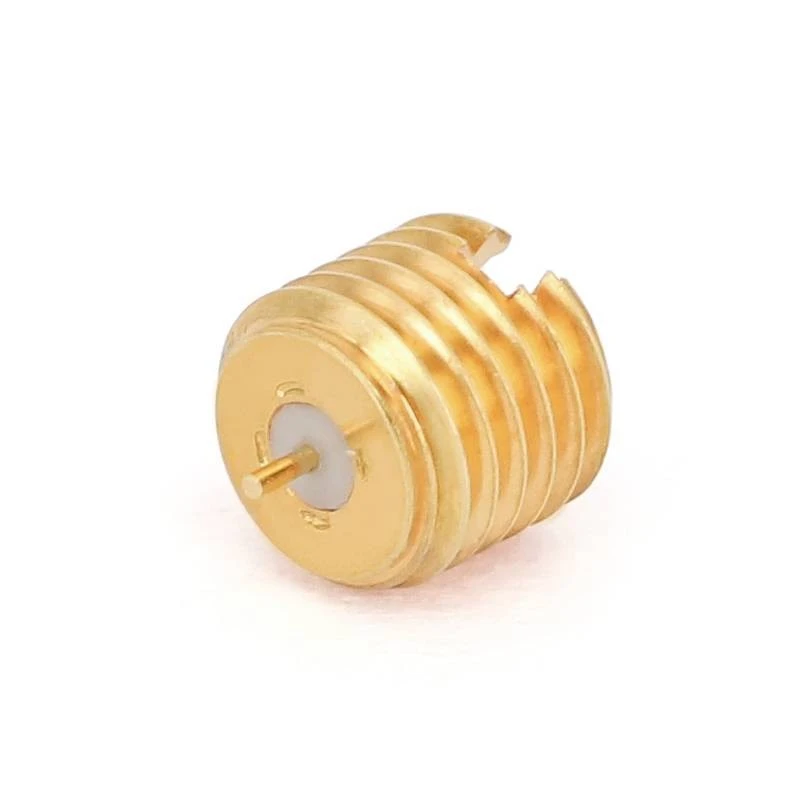

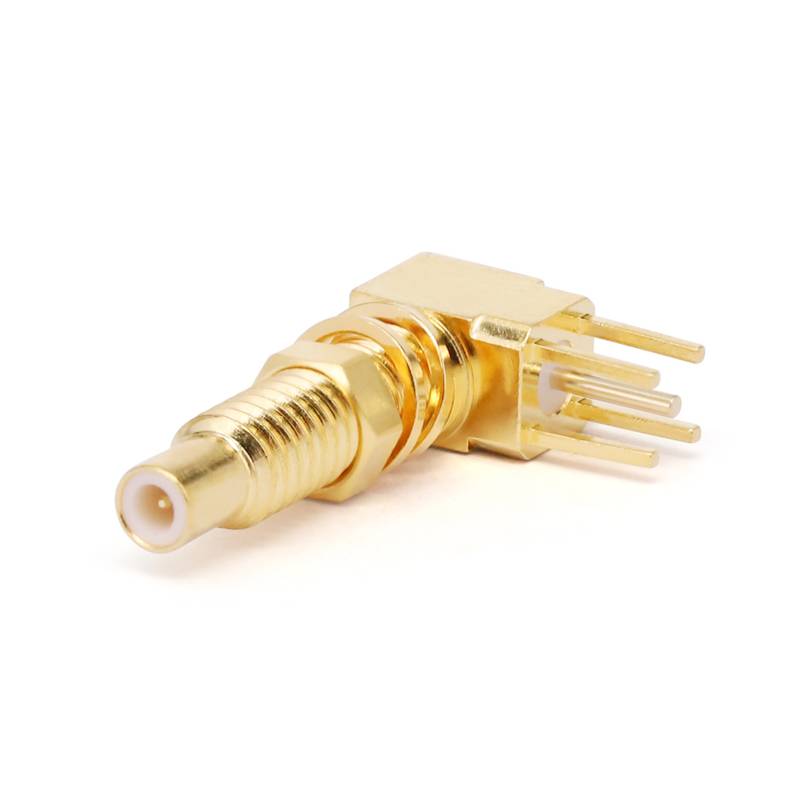

Wir bieten verschiedene Arten von Koax-Steckern an, darunterMulti-Koax-Steckverbinder,Anschlussklemmen, UndLeiterplattensteckverbinder. Jeder Typ ist auf spezifische Anwendungen zugeschnitten und bietet die bestmögliche Leistung hinsichtlich Kontaktwiderstand und anderen elektrischen Parametern.

Abschluss

Der Kontaktwiderstand ist ein entscheidender Aspekt der Leistung von Koaxialsteckverbindern. Um die ordnungsgemäße Funktion elektronischer Systeme sicherzustellen, ist es wichtig, die Faktoren zu verstehen, die den Kontaktwiderstand beeinflussen, und wie man ihn misst. Als Lieferant sind wir bestrebt, qualitativ hochwertige Koax-Steckverbinder mit geringem Übergangswiderstand anzubieten. Ganz gleich, ob Sie nach Steckverbindern für die Hochfrequenzsignalübertragung oder für Power-Handling-Anwendungen suchen, unsere Produkte sind auf Ihre Bedürfnisse zugeschnitten.

Wenn Sie Interesse an unseren Koax-Steckverbindern haben oder Fragen zum Übergangswiderstand haben, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der richtigen Steckverbinder für Ihre spezifischen Anforderungen und bietet Ihnen die bestmöglichen Lösungen.

Referenzen

• „RF and Microwave Engineering Handbook“ von Inder Bahl, Prakash Bhartia und Amitabh Trivedi.
• „Steckverbinder: Technologie und Anwendungen“ von EJ Rymaszewski.
• Fachbeiträge zum Design und zur Leistung von Koaxialsteckverbindern von Industrieforschungseinrichtungen.
