Wie wirken sich Stoßbelastungen auf Steckverbinder aus?

Stoßbelastungen sind ein entscheidender Faktor für die Leistung und Zuverlässigkeit von Steckverbindern. Als führender Anbieter von Steckverbinderlasten habe ich aus erster Hand miterlebt, wie sich Stoßbelastungen erheblich auf diese wesentlichen Komponenten auswirken können. In diesem Blog befassen wir uns mit den verschiedenen Auswirkungen von Stoßbelastungen auf Steckverbinder und erforschen Strategien zur Abmilderung ihrer negativen Auswirkungen.

Stoßbelastungen verstehen

Unter Stoßbelastungen versteht man plötzliche, starke Kräfte, die über einen kurzen Zeitraum auf einen Steckverbinder einwirken. Diese Kräfte können aus einer Vielzahl von Quellen stammen, beispielsweise durch mechanische Stöße, Vibrationen, schnelle Beschleunigung oder Verzögerung und sogar elektrische Überspannungen. Im Gegensatz zu statischen Belastungen, die konstant und vorhersehbar sind, sind Stoßbelastungen vorübergehender Natur und können viel höhere Belastungen auf Steckverbinder ausüben.

Wie sich Stoßbelastungen auf Steckverbinder auswirken

Mechanischer Schaden

Eine der unmittelbarsten und sichtbarsten Auswirkungen von Stoßbelastungen ist die mechanische Beschädigung des Steckverbinders. Der plötzliche Aufprall kann dazu führen, dass das Gehäuse des Steckverbinders reißt, bricht oder sich verformt. Dies beeinträchtigt nicht nur die physische Integrität des Steckverbinders, sondern setzt seine internen Komponenten auch Umwelteinflüssen wie Staub, Feuchtigkeit und Verunreinigungen aus. Beispielsweise kann ein gesprungenes Gehäuse dazu führen, dass Wasser eindringt, was zu Korrosion und Stromausfällen führt.

Auch die Stifte oder Kontakte im Stecker sind anfällig für Stoßbelastungen. Sie können verbogen, falsch ausgerichtet oder sogar gebrochen werden, wodurch die elektrische Verbindung unterbrochen werden kann. Ein verbogener Stift stellt möglicherweise keinen ordnungsgemäßen Kontakt mit dem Gegenstecker her, was zu einem zeitweiligen oder vollständigen Verlust der Signalübertragung führt. Dies ist besonders problematisch bei Hochgeschwindigkeits-Datenübertragungsanwendungen, bei denen selbst eine kurze Unterbrechung zu Datenfehlern oder Systemstörungen führen kann.

Verschlechterung der elektrischen Leistung

Stoßbelastungen können einen tiefgreifenden Einfluss auf die elektrische Leistung von Steckverbindern haben. Die mechanische Beanspruchung kann die Impedanz des Steckers verändern, die ein Maß für seinen Widerstand gegenüber dem Stromfluss ist. Eine Änderung der Impedanz kann zu Signalreflexionen führen, bei denen ein Teil des elektrischen Signals zurückgeworfen wird, anstatt über den Stecker übertragen zu werden. Signalreflexionen können zu Dämpfung (Verlust der Signalstärke), Verzerrungen und Interferenzen führen, die alle die Qualität des elektrischen Signals beeinträchtigen können.

Darüber hinaus kann es bei Stoßbelastungen zu Lichtbögen zwischen den Kontakten kommen. Ein Lichtbogen entsteht, wenn der elektrische Strom plötzlich unterbrochen wird und ein Hochspannungsfunke entsteht. Dadurch können die Kontaktflächen beschädigt werden, was zu einem erhöhten Widerstand und einer weiteren Verschlechterung der elektrischen Leistung führt. Im Laufe der Zeit kann wiederholte Lichtbogenbildung zu Lochfraß und Erosion der Kontakte führen, was deren Lebensdauer und Zuverlässigkeit verringert.

Verbindungslockerung

Ein weiterer wesentlicher Effekt von Stoßbelastungen ist die Lockerung der Verbindung zwischen dem Steckverbinder und seinem Gegenstück. Die mit Stoßbelastungen verbundenen Vibrationen und Stöße können dazu führen, dass sich die Verriegelungsmechanismen oder Befestigungselemente lösen, wodurch sich der Steckverbinder bewegen oder trennen kann. Eine lockere Verbindung kann zu zeitweiligem elektrischen Kontakt führen, der schwierig zu diagnostizieren ist und zu zeitweiligen Systemausfällen führen kann.

In manchen Fällen kann es sogar vorkommen, dass sich der Stecker vollständig von seinem Gegenstück löst. Dies kann bei Anwendungen, bei denen eine kontinuierliche elektrische Verbindung von entscheidender Bedeutung ist, katastrophale Folgen haben, beispielsweise in der Luft- und Raumfahrt, in der Automobilindustrie und bei medizinischen Geräten.

Auswirkungen auf verschiedene Arten von Anschlusslasten

3,5 mm HF-Lasten

3,5 mm HF-Lastenwerden häufig in Hochfrequenzanwendungen (RF) verwendet. Stoßbelastungen können einen erheblichen Einfluss auf ihre Leistung haben. Die genauen Abmessungen und elektrischen Eigenschaften von 3,5-mm-HF-Lasten sind entscheidend für die Aufrechterhaltung der Signalintegrität. Eine Stoßbelastung kann dazu führen, dass sich die innere Struktur der Last verschiebt, ihre Impedanz verändert und die HF-Signalübertragung beeinträchtigt wird. Dies kann zu einem erhöhten Signalverlust und einer verringerten Leistung in HF-Systemen führen.

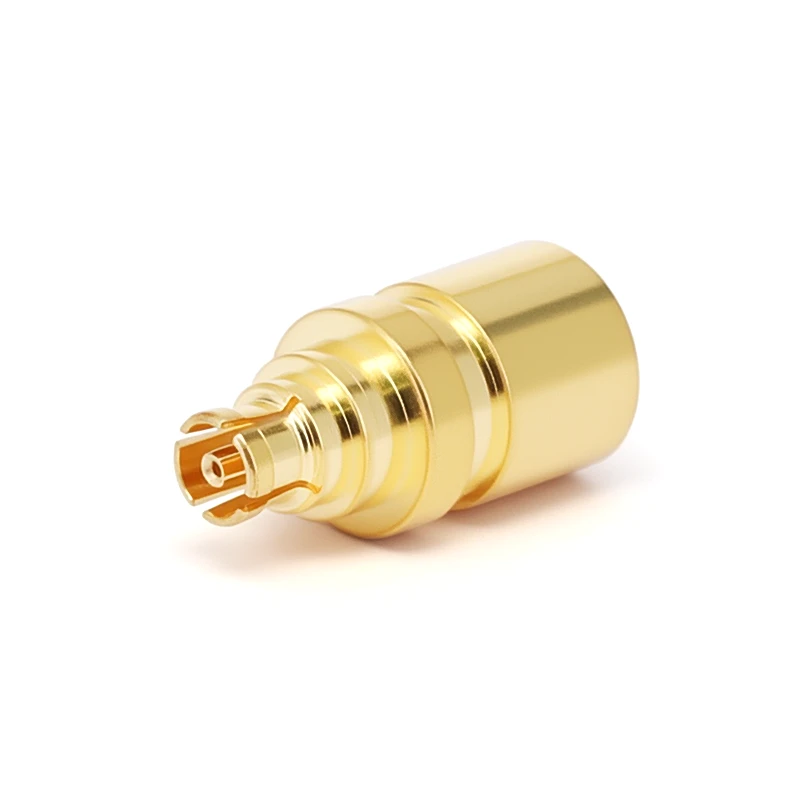

GPPO-HF-Lasten

GPPO-HF-Lastensind für Hochfrequenzanwendungen konzipiert. Sie werden häufig in Test- und Messgeräten sowie in Kommunikationssystemen eingesetzt. Stoßbelastungen können dazu führen, dass die empfindlichen internen Komponenten von GPPO-HF-Lasten beschädigt werden oder sich falsch ausrichten. Dies kann zu Änderungen der elektrischen Eigenschaften der Last führen, wie z. B. der Rückflussdämpfung und dem Spannungs-Stehwellenverhältnis (VSWR). Jede Abweichung von den angegebenen Werten kann die Genauigkeit der Testergebnisse oder die Leistung des Kommunikationssystems beeinträchtigen.

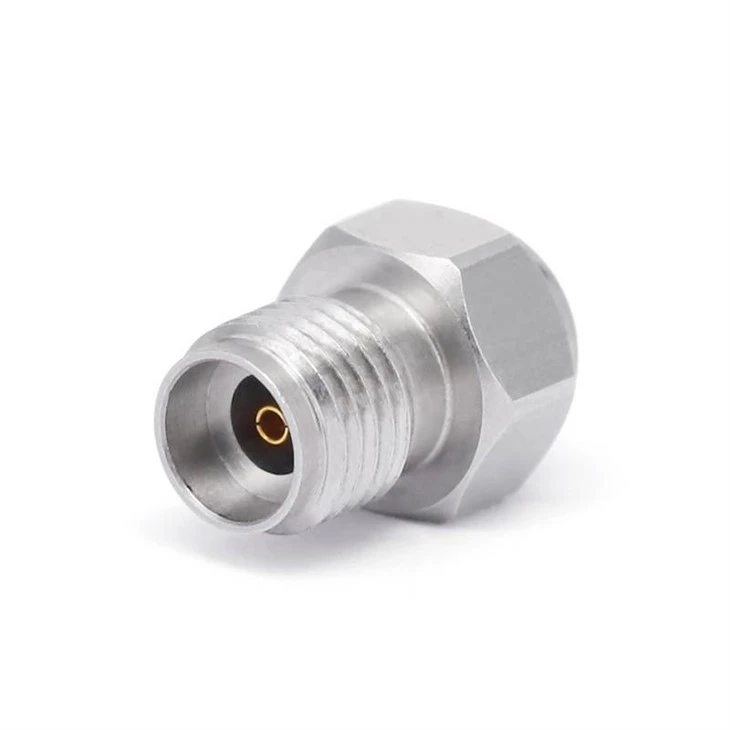

2,92 mm HF-Lasten

2,92 mm HF-Lastenwerden in Hochleistungs-HF-Anwendungen eingesetzt, einschließlich Mikrowellen- und Millimeterwellensystemen. Diese Lasten sind für den Umgang mit hohen Frequenzen und Leistungspegeln ausgelegt. Stoßbelastungen können dazu führen, dass die Kontakte in 2,92-mm-HF-Lasten beschädigt werden oder ihre ordnungsgemäße Ausrichtung verlieren. Dies kann zu einer erhöhten Einfügungsdämpfung und Signalverschlechterung führen, was besonders bei Hochfrequenzanwendungen problematisch sein kann, wo selbst kleine Verluste erhebliche Auswirkungen auf die Systemleistung haben können.

Abmilderung der Auswirkungen von Stoßbelastungen

Designüberlegungen

Bei der Konstruktion von Steckverbindern ist es wichtig, die Möglichkeit von Stoßbelastungen zu berücksichtigen. Dazu gehört die Verwendung von Materialien, die stark und langlebig genug sind, um den erwarteten Kräften standzuhalten. Beispielsweise können Steckverbinder aus hochfesten Kunststoffen oder Metallen mit guter Schlagfestigkeit hergestellt werden.

Das Design des Steckverbindergehäuses und der internen Komponenten sollte ebenfalls optimiert werden, um die Auswirkungen von Stoßbelastungen zu minimieren. Dazu können Merkmale wie ein verstärktes Gehäuse, stoßdämpfende Dichtungen und sichere Verriegelungsmechanismen gehören. Darüber hinaus kann die Anordnung der Stifte oder Kontakte so gestaltet werden, dass das Risiko einer Verbiegung oder Fehlausrichtung während eines Schockereignisses verringert wird.

Montage und Installation

Die ordnungsgemäße Montage und Installation von Steckverbindern ist entscheidend für die Reduzierung der Auswirkungen von Stoßbelastungen. Steckverbinder sollten mit geeigneten Befestigungsmitteln und Techniken sicher an ihren Montageflächen befestigt werden. Dies kann dazu beitragen, zu verhindern, dass sich der Stecker während eines Schockereignisses bewegt oder vibriert.

Darüber hinaus kann der Einsatz stoßdämpfender Halterungen oder Isolatoren dazu beitragen, die Übertragung von Stoßbelastungen auf den Steckverbinder zu reduzieren. Diese Halterungen können aus Materialien wie Gummi oder Schaumstoff bestehen, die die Energie des Stoßes absorbieren und ableiten können.

Prüfung und Qualitätskontrolle

Um die Zuverlässigkeit von Steckverbindern unter Stoßbelastungen sicherzustellen, sollten strenge Test- und Qualitätskontrollverfahren implementiert werden. Dazu gehört, dass Steckverbinder während des Herstellungsprozesses simulierten Stoßbelastungstests unterzogen werden. Diese Tests können dazu beitragen, potenzielle Schwachstellen oder Konstruktionsfehler des Steckverbinders zu erkennen und Korrekturmaßnahmen zu ergreifen, bevor das Produkt auf den Markt kommt.

Abschluss

Stoßbelastungen können erhebliche Auswirkungen auf die Leistung und Zuverlässigkeit von Steckverbindern haben. Als Lieferant von Steckverbinderlasten wissen wir, wie wichtig es ist, Steckverbinder bereitzustellen, die diesen anspruchsvollen Bedingungen standhalten. Durch die Berücksichtigung der Auswirkungen von Stoßbelastungen während der Konstruktions-, Herstellungs- und Installationsprozesse können wir sicherstellen, dass unsere Steckverbinder den höchsten Qualitäts- und Leistungsstandards entsprechen.

Wenn Sie auf der Suche nach hochwertigen Steckverbinderlasten sind, die Stoßbelastungen standhalten, laden wir Sie ein, sich für eine Beratung mit uns in Verbindung zu setzen. Unser Expertenteam kann Ihnen bei der Auswahl der richtigen Steckverbinder für Ihre spezifische Anwendung helfen und Ihnen die Unterstützung und Anleitung bieten, die Sie für eine erfolgreiche Installation benötigen.

Referenzen

• „Connector Handbook“ von John A. DeBoer
• „RF and Microwave Engineering“ von David M. Pozar
• „Mechanical Design for Shock and Vibration“ von Robert J. Schmitz
