Wie wirkt sich Phasenrauschen auf die Leistung von HF-Systemen aus?

Phasenrauschen ist ein kritischer Parameter bei der Leistungsbewertung von HF-Systemen (Hochfrequenzsystemen). Als führender Anbieter von HF-Verstärkern haben wir aus erster Hand erlebt, wie sich Phasenrauschen erheblich auf die Gesamtfunktionalität und Effizienz dieser Systeme auswirken kann. In diesem Blog befassen wir uns mit dem Konzept des Phasenrauschens, seinen Quellen und vor allem damit, wie es sich auf die Leistung von HF-Systemen auswirkt.

Phasenrauschen verstehen

Unter Phasenrauschen versteht man die kurzfristigen Schwankungen der Phase eines Signals. Bei einem idealen HF-Signal würde die Phase über die Zeit konstant bleiben. In realen Szenarien führen jedoch verschiedene Faktoren zu zufälligen Variationen in der Phase des Signals. Diese Schwankungen werden im Frequenzbereich typischerweise als Seitenbänder um die Trägerfrequenz dargestellt.

Mathematisch wird Phasenrauschen häufig als spektrale Leistungsdichte (PSD) der Phasenschwankungen ausgedrückt, normalerweise in dBc/Hz (Dezibel relativ zum Träger pro Hertz). Ein niedrigerer Phasenrauschwert weist auf ein stabileres Signal hin, während ein höherer Wert eine größere Phaseninstabilität bedeutet.

Quellen von Phasenrauschen

In HF-Systemen gibt es mehrere Quellen für Phasenrauschen. Eine der Hauptquellen ist der Oszillator. Oszillatoren sind grundlegende Komponenten in HF-Systemen und werden zur Erzeugung der Trägerfrequenz verwendet. Allerdings sind sie anfällig für Phasenrauschen aufgrund von thermischem Rauschen in den aktiven und passiven Komponenten sowie mechanischen Vibrationen und Temperaturschwankungen.

Eine weitere Quelle für Phasenrauschen sind die aktiven Komponenten in der HF-Kette, beispielsweise Verstärker. Verstärker können durch das nichtlineare Verhalten ihrer Transistoren Phasenrauschen verursachen. Wenn ein Verstärker in einem nichtlinearen Bereich arbeitet, kann er Intermodulationsprodukte erzeugen, die zum Phasenrauschen beitragen.

Auch externe Faktoren können zum Phasenrauschen beitragen. Beispielsweise können elektromagnetische Störungen (EMI) von in der Nähe befindlichen elektronischen Geräten oder Netzteilrauschen in das HF-Signal einkoppeln und Phasenschwankungen verursachen.

Auswirkungen auf die Signalqualität

Eine der bedeutendsten Auswirkungen von Phasenrauschen auf HF-Systeme ist die Verschlechterung der Signalqualität. In Kommunikationssystemen kann Phasenrauschen Nachbarkanalstörungen verursachen. Wenn sich die Phasenrauschseitenbänder eines Signals in das Frequenzband eines benachbarten Kanals erstrecken, kann es zu Störungen der Signale in diesem Kanal kommen, was zu einer Verringerung des Signal-Rausch-Verhältnisses (SNR) und einer Erhöhung der Bitfehlerrate (BER) führt.

In Radarsystemen kann Phasenrauschen die Entfernungsauflösung verringern. Radarsysteme basieren auf der genauen Messung der Phasendifferenz zwischen den gesendeten und empfangenen Signalen, um die Entfernung des Ziels zu bestimmen. Phasenrauschen kann zu Fehlern bei diesen Phasenmessungen führen, was zu einer weniger genauen Bestimmung der Zielreichweite führt.

Einfluss auf die spektrale Reinheit

Phasenrauschen hat auch einen direkten Einfluss auf die spektrale Reinheit des HF-Signals. Ein Signal mit hohem Phasenrauschen hat breite Seitenbänder, was bedeutet, dass die Leistung des Signals über einen größeren Frequenzbereich verteilt ist. Dies kann ein Problem bei Anwendungen sein, bei denen ein Schmalbandsignal erforderlich ist, beispielsweise bei Frequenzmultiplexsystemen (FDM).

In FDM-Systemen werden mehrere Signale gleichzeitig in verschiedenen Frequenzbändern übertragen. Wenn das Phasenrauschen eines Signals zu hoch ist, können sich seine Seitenbänder mit den Frequenzbändern anderer Signale überlappen, was zu Störungen führt und die Gesamtsystemkapazität verringert.

Auswirkungen auf die Empfängerempfindlichkeit

Die Empfängerempfindlichkeit ist ein entscheidender Parameter in HF-Systemen, da sie die minimale Signalstärke bestimmt, die der Empfänger erkennen kann. Phasenrauschen kann die Empfindlichkeit des Empfängers verschlechtern, indem es das Grundrauschen erhöht.

Wenn sich die Phasenrauschseitenbänder des lokalen Oszillators in einem Empfänger mit dem eingehenden Signal vermischen, können sie zusätzliche Rauschkomponenten erzeugen. Diese Rauschkomponenten verstärken das bereits im Empfänger vorhandene thermische Rauschen, erhöhen den Gesamtrauschpegel und verringern die Fähigkeit des Empfängers, schwache Signale zu erkennen.

Unsere HF-Verstärker und Phasenrauschen

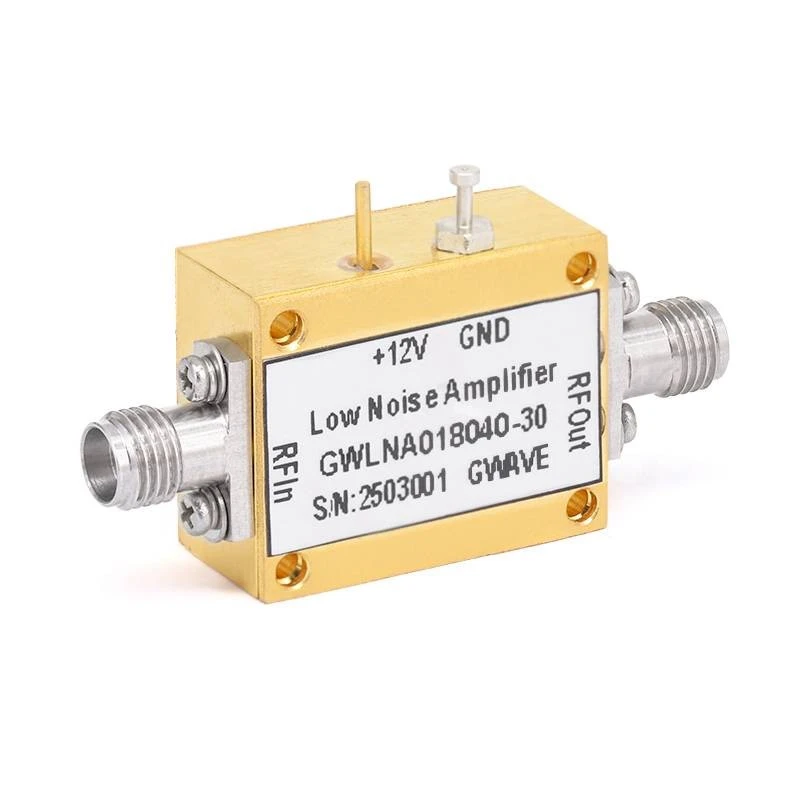

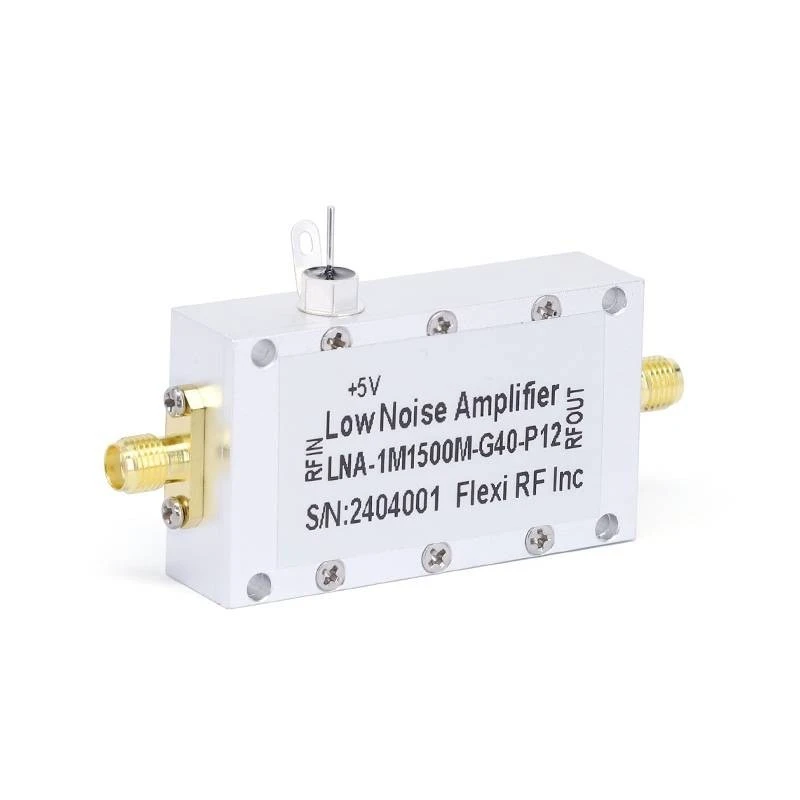

Als Lieferant von HF-Verstärkern wissen wir, wie wichtig die Minimierung des Phasenrauschens in unseren Produkten ist. UnserRauscharme 90-GHz-Verstärker,Rauscharme 50-GHz-Verstärker, UndRauscharme 18-GHz-Verstärkersind mit fortschrittlichen Technologien ausgestattet, um Phasenrauschen zu reduzieren und die Gesamtleistung von HF-Systemen zu verbessern.

Wir verwenden hochwertige Komponenten und modernste Herstellungsverfahren, um sicherzustellen, dass unsere Verstärker ein geringes Phasenrauschen aufweisen. Unsere Ingenieure entwerfen die Verstärkerschaltungen sorgfältig, um die nichtlinearen Effekte zu minimieren, die zum Phasenrauschen beitragen können. Darüber hinaus implementieren wir wirksame Abschirm- und Filtertechniken, um die Auswirkungen externer Störungen auf die Verstärkerleistung zu reduzieren.

Abschwächung von Phasenrauschen in HF-Systemen

Es gibt verschiedene Strategien, mit denen sich die Auswirkungen von Phasenrauschen in HF-Systemen abschwächen lassen. Ein Ansatz besteht darin, hochwertige Oszillatoren mit geringem Phasenrauschen zu verwenden. Quarzoszillatoren sind beispielsweise für ihre hervorragende Phasenrauschleistung bekannt und werden häufig in Anwendungen eingesetzt, bei denen ein niedriges Phasenrauschen von entscheidender Bedeutung ist.

Eine andere Strategie ist die Verwendung von Phasenregelkreisen (PLLs). PLLs können verwendet werden, um eine stabile Ausgangsfrequenz zu erzeugen, indem sie sich an ein Referenzsignal koppeln. Sie können auch verwendet werden, um das Phasenrauschen eines Oszillators zu reduzieren, indem die hochfrequenten Phasenschwankungen herausgefiltert werden.

Darüber hinaus können die richtige Schaltungsanordnung und Erdungstechniken dazu beitragen, das Phasenrauschen zu reduzieren. Durch die Minimierung der Länge der Signalspuren und die Bereitstellung einer guten Masseebene kann die Einkopplung externer Störungen reduziert werden, wodurch das Phasenrauschen im System verringert wird.

Abschluss

Phasenrauschen ist ein komplexer und bedeutender Faktor, der tiefgreifende Auswirkungen auf die Leistung von HF-Systemen haben kann. Dies kann die Signalqualität verschlechtern, die spektrale Reinheit verringern und die Empfängerempfindlichkeit verringern. Als Lieferant von HF-Verstärkern sind wir bestrebt, Produkte bereitzustellen, die das Phasenrauschen minimieren und die Gesamtleistung von HF-Systemen verbessern.

Wenn Sie auf der Suche nach leistungsstarken HF-Verstärkern mit geringem Phasenrauschen sind, laden wir Sie ein, uns für ein detailliertes Gespräch über Ihre spezifischen Anforderungen zu kontaktieren. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des richtigen Verstärkers für Ihre Anwendung und bietet Ihnen die bestmöglichen Lösungen.
