Wie wähle ich die richtige HF -Last aus?

Wenn es um die Welt der Funkfrequenztechnologie (RF) geht, ist die Auswahl der richtigen HF -Last eine kritische Entscheidung, die die Leistung und Zuverlässigkeit Ihrer RF -Systeme erheblich beeinflussen kann. Als vertrauenswürdiger HF -Ladungslieferant verstehe ich die Komplexität, die an diesem Auswahlprozess verbunden ist. In diesem Blog -Beitrag werde ich einige wichtige Überlegungen mitteilen, um eine informierte Wahl zu treffen.

HF -Lasten verstehen

Bevor Sie sich mit dem Auswahlprozess befassen, ist es wichtig, ein grundlegendes Verständnis dafür zu haben, welche HF -Lasten sind und wie ihre Funktionen. HF -Lasten sind passive Geräte, die zur Absorption von HF -Leistung ausgelegt sind. Sie werden in einer Vielzahl von Anwendungen verwendet, einschließlich Tests, Kalibrierung und Übereinstimmung in HF- und Mikrowellensystemen. Der Hauptzweck einer HF -Last besteht darin, eine bekannte Impedanz bereitzustellen und die HF -Energie aufzulösen, ohne sie wieder in das System zu reflektieren.

Schlüsselfaktoren bei der Auswahl einer HF -Last zu berücksichtigen

Leistungsbearbeitungskapazität

Einer der wichtigsten Faktoren, die zu berücksichtigen sind, ist die Leistungsabwicklungskapazität der HF -Last. Dies wird durch die Menge an HF -Leistung bestimmt, die die Last sicher auflösen kann, ohne zu überhitzen oder Schäden zu erhalten. Es ist wichtig, eine Last mit einer Leistungsbewertung auszuwählen, die das in Ihrer Anwendung erwartete maximale Leistungsniveau übersteigt. Dies stellt sicher, dass die Ladung vorübergreifende Leistungsspitzen bewältigen kann und einen Sicherheitsspielraum bietet. Wenn Ihr System beispielsweise normalerweise bei 100 Watt arbeitet, ist es ratsam, eine HF -Last mit einer Leistungsbewertung von mindestens 150 Watt auszuwählen.

Frequenzbereich

Der Frequenzbereich der HF -Last ist eine weitere kritische Überlegung. Unterschiedliche Anwendungen arbeiten bei unterschiedlichen Frequenzen, und die Last muss in der Lage sein, eine konsistente Impedanz über den gesamten Frequenzbereich von Interesse zu liefern. Stellen Sie bei der Auswahl einer HF -Last sicher, dass der angegebene Frequenzbereich die Betriebsfrequenz Ihres Systems übersteigt oder überschreitet. Wenn Ihre Anwendung beispielsweise im 2 - 4 -GHz -Frequenzband arbeitet, wählen Sie eine HF -Last, die so konzipiert ist, dass sie in diesem Bereich optimal funktioniert.

Impedanz

Die Impedanzübereinstimmung ist für einen effizienten Stromübertragung in HF -Systemen von entscheidender Bedeutung. Die Impedanz der HF -Last sollte mit der Impedanz der Quelle und des restlichen Systems übereinstimmen. Der häufigste Impedanzwert in HF -Systemen beträgt 50 Ohm, andere Werte wie 75 Ohm werden auch in bestimmten Anwendungen verwendet. Stellen Sie sicher, dass Sie eine HF -Last mit dem entsprechenden Impedanzwert für Ihr System auswählen. Nicht übereinstimmende Impedanz kann zu Signalreflexionen führen, die die Leistung des Systems beeinträchtigen und die Komponenten beschädigen.

VSWR (Spannungswellenverhältnis)

VSWR ist ein Maß dafür, wie gut die HF -Last der Impedanz des Systems entspricht. Ein niedriger VSWR zeigt eine gute Impedanzübereinstimmung an, während ein hoher VSWR bedeutet, dass es erhebliche Überlegungen gibt. Suchen Sie bei der Auswahl einer HF -Last nach einem niedrigen VSWR -Wert, der typischerweise weniger als 1,2: 1 ist. Ein niedrigerer VSWR sorgt für eine effizientere Stromübertragung und verringert das Risiko einer Signalverzerrung.

Art der HF -Last

Es stehen verschiedene Arten von HF -Ladungen zur Verfügung, die jeweils eigene Eigenschaften und Anwendungen haben. Einige gängige Typen umfassen:

• Kündigungen: Dies sind einfache, einzelne Port -HF -Lasten, die zum Beenden von Übertragungsleitungen und zur Verhindern von Signalreflexionen verwendet werden. Sie sind in verschiedenen Leistungsbewertungen und Impedanzwerten erhältlich.
• Dummy -Lasten: Dummy -Ladungen werden verwendet, um die Last eines realen Weltgeräts während des Testens und der Kalibrierung zu simulieren. Sie können mit hohen Leistungsniveaus umgehen und werden häufig in hohen Strom -HF -Systemen eingesetzt.

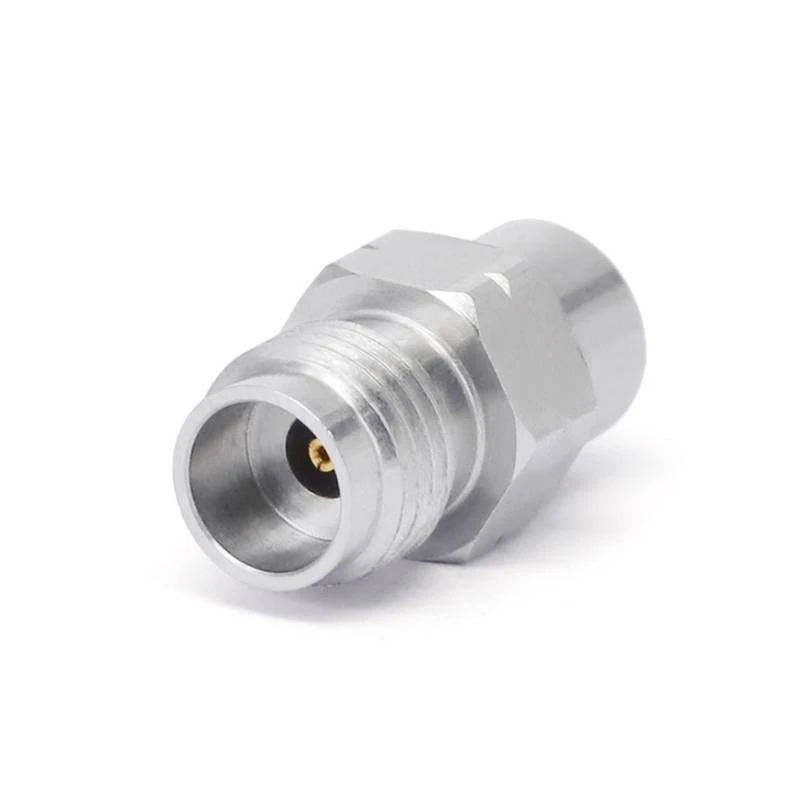

• Steckerlasten: Anschlussbelastungen sind so ausgelegt, dass sie direkt an HF -Anschlüsse angeschlossen werden. Sie sind bequem für schnelle und einfache Tests und sind in verschiedenen Anschlusstypen wie SMA, N und BNC erhältlich.

Temperaturstabilität

Die Leistung einer HF -Last kann durch Temperaturänderungen beeinflusst werden. Eine gute HF -Last sollte eine hervorragende Temperaturstabilität aufweisen, um eine konsistente Leistung über einen weiten Bereich von Betriebstemperaturen zu gewährleisten. Suchen Sie nach Lasten, die mit Materialien und Konstruktionstechniken ausgelegt sind, die den Einfluss von Temperaturschwankungen auf die Impedanz- und Leistungshandhabung minimieren.

Körperliche Größe und Montage

Die physischen und montierenden Optionen der HF -Belastung sind ebenfalls wichtige Überlegungen, insbesondere in Raum - beschränkte Anwendungen. Wählen Sie eine Last, die leicht in Ihr System integriert werden kann, und verfügt über eine geeignete Montagekonfiguration. Einige Ladungen sind für Rack ausgelegt - Montage, während andere für Panel geeignet sind - Montage oder direkte Verbindung zu Geräten.

Anwendung - Spezifische Überlegungen

Die Auswahl der HF -Last hängt auch von der spezifischen Anwendung ab. Hier sind einige Beispiele:

Labortests

In Labortestumgebungen sind Genauigkeit und Wiederholbarkeit von entscheidender Bedeutung. Wählen Sie HF -Lasten mit hoher Präzision und niedrigem VSWR, um genaue Testergebnisse zu gewährleisten. Zusätzlich können Lasten mit einem breiten Frequenzbereich und einstellbaren Leistungsbewertungen vorteilhaft sein, um eine Vielzahl von HF -Geräten zu testen.

Telekommunikationssysteme

In Telekommunikationssystemen sind Zuverlässigkeit und langfristige Leistung unerlässlich. Wählen Sie HF -Lasten aus, die den harten Betriebsbedingungen von Telekommunikationsnetzwerken, einschließlich hoher Leistungsniveaus und Temperaturschwankungen, standhalten.

Radarsysteme

Radarsysteme erfordern häufig hohe Stromversorgungslasten, um die großen Mengen an HF -Energie zu verarbeiten. Suchen Sie nach Lasten mit hoher Leistung und schnellen Reaktionszeiten, um die Anforderungen von Radaranwendungen zu erfüllen.

Qualität und Zuverlässigkeit

Als HF lädt ich die Bedeutung von Qualität und Zuverlässigkeit. Bei der Auswahl einer HF -Last ist es ratsam, Produkte von einem seriösen Hersteller mit einer nachgewiesenen Erfolgsbilanz auszuwählen. Hochwertige HF -Lasten werden unter Verwendung von Premium -Materialien und fortschrittlichen Herstellungsprozessen gebaut, um eine lange Leistung und Haltbarkeit zu gewährleisten. Suchen Sie nach Zertifizierungen und Kundenbewertungen, um die Qualität der Produkte zu messen.

Kosten - Leistungsanalyse

Während die Kosten ein wichtiger Faktor sind, sollte es bei der Auswahl einer HF -Last nicht der einzige bestimmende Faktor sein. Berücksichtigen Sie die Gesamtkosten -Leistungsquote, indem Sie die Leistung, Zuverlässigkeit und Merkmale der Last bewerten. Eine etwas teurere Belastung mit besserer Leistung und Zuverlässigkeit kann auf lange Sicht Geld sparen, indem Sie die Notwendigkeit häufiger Ersetzungen verringern und die Ausfallzeiten des Systems minimieren.

Abschluss

Die Auswahl der richtigen HF -Last ist eine komplexe, aber wesentliche Aufgabe, um die optimale Leistung Ihrer HF -Systeme sicherzustellen. Durch die Berücksichtigung von Faktoren wie Leistungsabwicklungskapazität, Frequenzbereich, Impedanz, VSWR, Art der Last, Temperaturstabilität, physische Größe und Anwendung - spezifische Anforderungen - können Sie eine fundierte Entscheidung treffen. Als vertrauenswürdige HF -Ladungslieferant bin ich bestrebt, hochwertige HF -Ladungen bereitzustellen, die den unterschiedlichen Bedürfnissen unserer Kunden entsprechen.

Wenn Sie Fragen haben oder Unterstützung bei der Auswahl der richtigen HF -Last für Ihre Bewerbung benötigen, können Sie uns gerne kontaktieren. Unser Expertenteam ist bereit, Ihnen dabei zu helfen, die perfekte Lösung für Ihr RF -System zu finden. Wir freuen uns auf die Gelegenheit, mit Ihnen zusammenzuarbeiten und Ihre RF -Projekte zu unterstützen.

Referenzen

• Pozar, DM (2011). Mikrowellentechnik (4. Aufl.). Wiley.
• Collin, RE (2001). Fundamente für die Mikrowellentechnik (2. Aufl.). Wiley.
