Wie kann man die Temperatureffekte in HF -Verstärkern kompensieren?

Hallo! Als Lieferant von HF -Verstärkern habe ich aus erster Hand gesehen, wie die Temperatur einen Schraubenschlüssel dieser entscheidenden Komponenten werfen kann. HF -Verstärker sind die unbesungenen Helden der drahtlosen Welt und steigern die Signale, um eine klare Kommunikation und eine effiziente Datenübertragung zu gewährleisten. Aber wenn die Temperatur zu schwanken beginnt, kann sie mit ihrer Leistung viel Zeit durcheinander bringen. In diesem Blog werde ich also einige Tipps geben, wie man Temperatureffekte in HF -Verstärkern kompensiert.

Verständnis der Auswirkungen der Temperatur auf HF -Verstärker

Bevor wir uns mit den Lösungen eintauchen, schauen wir uns kurz an, warum die Temperatur für HF -Verstärker ein Problem ist. Sie sehen, RF -Verstärker bestehen aus Halbleitergeräten wie Transistoren, die sehr empfindlich gegenüber Temperaturänderungen sind. Wenn sich die Temperatur steigt, können sich die elektrischen Eigenschaften dieser Halbleiter ändern, was zu einer Verringerung der Verstärkung, einer Zunahme des Rauschens und sogar einer Verzerrung des amplifizierten Signals führt.

Wenn die Temperatur sinkt, kann die Leistung des Verstärkers auch einen Treffer erzielen. Die Verstärkung kann zunehmen, was dazu führt, dass der Verstärker das Signal sättigt und verzerrt. In extremer Kälte können die Halbleitergeräte sogar ganz aufhören zu arbeiten.

Wie Sie sehen können, kann die Temperatur einen erheblichen Einfluss auf die Leistung von HF -Verstärkern haben. Aus diesem Grund ist es so wichtig, Wege zu finden, um diese Effekte auszugleichen und sicherzustellen, dass Ihre Verstärker unabhängig von der Temperatur in Bestform arbeiten.

Methoden zur Ausgleichstemperatureffekte

Voreingenommenheitstechniken

Eine der häufigsten Möglichkeiten, Temperatureffekte in HF -Verstärkern zu kompensieren, ist die Verzerrungstechniken. Die Verzerrung ist der Prozess der Anwendung einer Gleichspannung oder eines Stroms auf den Verstärker, um seinen Betriebspunkt festzulegen. Durch Einstellen der Verzerrungsspannung oder des Stroms können Sie den Änderungen der elektrischen Eigenschaften der durch Temperaturschwankungen verursachten Halbleitergeräte entgegenwirken.

Beispielsweise können Sie in einem Common-Emitter-Verstärker einen Temperatur-kompensierten Vorspannungskreis verwenden, um einen konstanten Kollektorstrom über einen weiten Temperaturbereich aufrechtzuerhalten. Dies kann dazu beitragen, den Gewinn des Verstärkers zu stabilisieren und die Auswirkungen der Temperatur auf seine Leistung zu verringern.

Thermalmanagement

Eine weitere wichtige Methode zur Ausgleichstemperatureffekte ist das thermische Management. Dies beinhaltet die Verwendung von Techniken, um die Temperatur des Verstärkers zu steuern und sie in einem sicheren Betriebsbereich zu halten. Es gibt verschiedene Möglichkeiten, dies zu tun, einschließlich:

• Kühlkörper:Kühlkörper sind passive Kühlgeräte, die so konzipiert sind, dass sie Wärme vom Verstärker abgeleitet haben. Sie arbeiten, indem sie die Oberfläche des Verstärkers erhöhen, sodass er die Wärme effizienter in die Umgebung übertragen kann.
• Lüfter und Kühlsysteme:In einigen Fällen müssen Sie möglicherweise aktive Kühlsysteme wie Lüfter oder Flüssigkühlung verwenden, um die Temperatur des Verstärkers unter Kontrolle zu halten. Diese Systeme können eine effektivere Kühlung bieten als Kühlkörper allein, insbesondere in Hochleistungsanwendungen.
• Wärmeisolation:Die thermische Isolierung umfasst die Trennung des Verstärkers von anderen wärmeerzeugenden Komponenten im System. Dies kann dazu beitragen, die Wärmemenge zu verringern, die in den Verstärker übertragen wird, und die Temperatur in einem sicheren Bereich zu halten.

Temperaturkompensierte Komponenten

Zusätzlich zu den Verzerrungstechniken und dem thermischen Management können Sie auch temperaturbereinigte Komponenten in Ihren HF-Verstärkern verwenden. Diese Komponenten sind so konzipiert, dass sie elektrische Eigenschaften aufweisen, die sich in einer Weise ändern, die die Auswirkungen der Temperatur ausgleichen.

Beispielsweise können Sie temperaturkompensierte Widerstände oder Kondensatoren im Verstärkerkreis verwenden. Diese Komponenten können dazu beitragen, eine konstante Verstärkung aufrechtzuerhalten und die Auswirkungen der Temperatur auf die Leistung des Verstärkers zu verringern.

Feedback -Schleifen

Rückkopplungsschleifen sind eine weitere effektive Möglichkeit, Temperatureffekte in HF -Verstärkern zu kompensieren. Eine Rückkopplungsschleife ist eine Schaltung, die einen Teil des Ausgangssignals verwendet, um das Eingangssignal zu steuern. Durch das Einstellen des Rückkopplungssignals können Sie den Änderungen der durch Temperaturschwankungen verursachten Änderungen in der Leistung des Verstärkers entgegenwirken.

In einem negativen Rückkopplungsverstärker wird das Ausgangssignal beispielsweise mit einer Phasenverschiebung von 180 Grad wieder auf den Eingang zurückgeführt. Dies hilft, den Gewinn des Verstärkers zu verringern und seine Leistung über einen weiten Temperaturbereich zu stabilisieren.

Auswahl der richtigen Kompensationsmethode

Wenn es darum geht, Temperatureffekte in HF-Verstärkern kompensieren zu können, gibt es keine einheitliche Lösung. Die beste Methode für Sie hängt von einer Vielzahl von Faktoren ab, einschließlich der Art des Verstärkers, des Betriebstemperaturbereichs und der spezifischen Anforderungen Ihrer Anwendung.

Hier sind einige Dinge zu berücksichtigen, wenn Sie sich für eine Vergütungsmethode auswählen:

• Kosten:Einige Kompensationsmethoden, z. B. die Verwendung von Temperaturkompenzkomponenten, können teurer sein als andere. Sie müssen die Kosten für die Vergütungsmethode gegen die von ihnen gewährenden Vorteile abwägen.
• Komplexität:Einige Kompensationsmethoden wie die Verwendung von Rückkopplungsschleifen können komplexer sein als andere. Sie müssen Ihr technisches Know -how und die Ihnen zur Verfügung stehenden Ressourcen bei der Auswahl einer Vergütungsmethode berücksichtigen.
• Leistungsanforderungen:Die Leistungsanforderungen Ihrer Anwendung spielen auch eine Rolle bei der Bestimmung der besten Kompensationsmethode. Wenn Sie beispielsweise einen Hochverstärker mit geringem Rauschen benötigen, müssen Sie möglicherweise eine komplexere Kompensationsmethode verwenden.

Abschluss

Das Ausgleich der Temperatureffekte in HF -Verstärkern ist für die Gewährleistung ihrer zuverlässigen Leistung in einem weiten Bereich von Anwendungen von wesentlicher Bedeutung. Durch die Verwendung von Verzerrungstechniken, thermischem Management, temperaturbereinigten Komponenten und Rückkopplungsschleifen können Sie den Änderungen der elektrischen Eigenschaften der Halbleitergeräte entgegenwirken, die durch Temperaturschwankungen verursacht werden, und halten Ihre Verstärker von ihrer besten Seite.

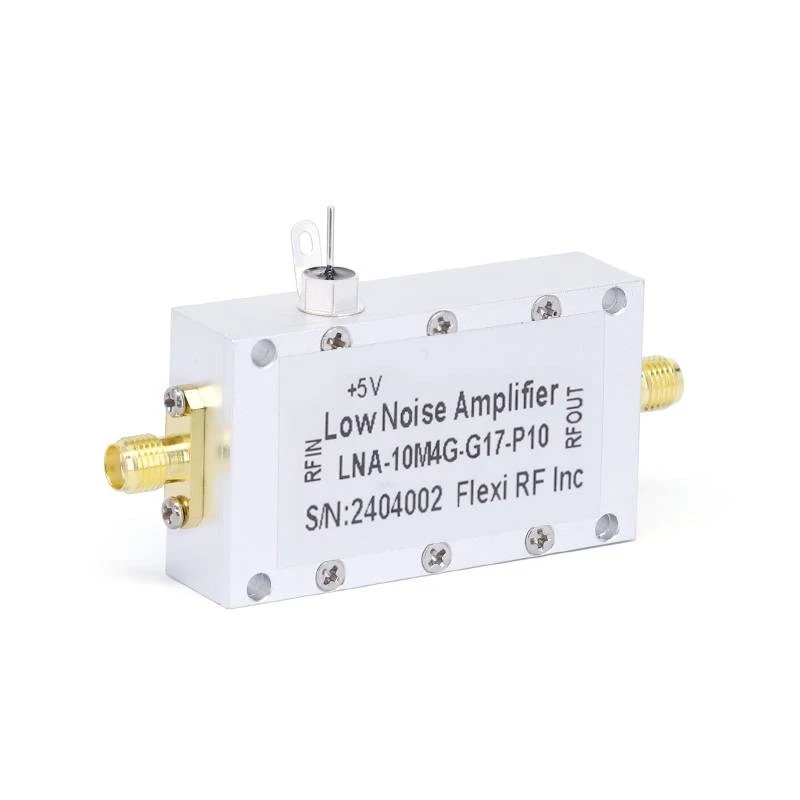

Wenn Sie auf dem Markt für HF -Verstärker sind, die so konzipiert sind, dass sie in einem weiten Temperaturbereich eine gute Leistung erbringen, lesen Sie unbedingt unsereNiedriger Geräuschverstärker. Unsere Verstärker werden mithilfe der neuesten Technologie entwickelt und sind so konzipiert, dass sie eine hervorragende Leistung und Zuverlässigkeit bieten, unabhängig von der Temperatur.

Wenn Sie Fragen haben oder Ihre spezifischen Anforderungen besprechen möchten, zögern Sie bitte nicht, sich in Verbindung zu setzen. Wir helfen Ihnen gerne dabei, die richtigen HF -Verstärker für Ihre Bewerbung zu finden, und bieten Ihnen die Unterstützung, die Sie benötigen, um den erfolgreichen Betrieb zu gewährleisten.
