Wie stellt man die Stabilität eines HF-Verstärkers sicher?

Yo, liebe RF-Enthusiasten! Als Lieferant von HF-Verstärkern habe ich aus erster Hand gesehen, wie wichtig es ist, diese bösen Jungs stabil zu halten. In diesem Blog werde ich einige Tipps geben, wie Sie die Stabilität eines HF-Verstärkers sicherstellen können.

Beginnen wir mit den Grundlagen. Was genau ist Stabilität in einem HF-Verstärker? Vereinfacht ausgedrückt ist ein stabiler Verstärker ein Verstärker, der unter normalen Betriebsbedingungen nicht schwingt oder durcheinander gerät. Schwingungen können das Signal durcheinander bringen, Störungen verursachen und sogar den Verstärker selbst beschädigen. Das wollen wir also auf jeden Fall vermeiden.

1. Richtige Komponentenauswahl

Der erste Schritt zur Gewährleistung der Verstärkerstabilität ist die Auswahl der richtigen Komponenten. Dazu gehören Transistoren, Widerstände, Kondensatoren und Induktivitäten. Jede Komponente spielt eine entscheidende Rolle für die Leistung des Verstärkers, und die Verwendung minderwertiger oder nicht übereinstimmender Teile kann zu Instabilität führen.

Bei Transistoren müssen wir uns Parameter wie Verstärkung, Rauschzahl und Belastbarkeit ansehen. Ein Transistor mit zu hoher Verstärkung kann den Verstärker anfällig für Schwingungen machen. Andererseits bietet ein Transistor mit geringer Verstärkung möglicherweise nicht genügend Verstärkung. Wir müssen auch den Frequenzbereich des Transistors berücksichtigen. Es sollte für die Betriebsfrequenz unseres Verstärkers geeignet sein.

Widerstände, Kondensatoren und Induktivitäten werden zur Vorspannung, Kopplung und Anpassung verwendet. Beispielsweise legen die Vorspannungswiderstände den DC-Arbeitspunkt des Transistors fest. Wenn diese Widerstände nicht richtig ausgewählt werden, funktioniert der Transistor möglicherweise nicht im gewünschten Bereich, was zu Instabilität führt. Zur Impedanzanpassung werden Kondensatoren und Induktivitäten verwendet. Eine gute Impedanzanpassung zwischen Verstärker und Last trägt zu einer effizienten Leistungsübertragung bei und verringert die Wahrscheinlichkeit von Reflexionen, die zu Schwingungen führen können.

2. Eingabe- und Ausgabeanpassung

Die Impedanzanpassung ist für die Stabilität des Verstärkers äußerst wichtig. Wenn die Eingangs- und Ausgangsimpedanzen des Verstärkers an die Quell- bzw. Lastimpedanzen angepasst sind, können wir Reflexionen minimieren. Durch Reflexionen können im Verstärker stehende Wellen entstehen, die zu Schwingungen führen können.

Wir können verschiedene Techniken zur Impedanzanpassung verwenden, beispielsweise die Verwendung von Anpassungsnetzwerken. Diese Netzwerke können aus Kondensatoren und Induktivitäten bestehen. Beispielsweise kann ein einfaches L-Netzwerk verwendet werden, um eine Lastimpedanz an die Ausgangsimpedanz des Verstärkers anzupassen. Es gibt auch komplexere Anpassungsnetzwerke wie das Pi-Netzwerk und das T-Netzwerk, die eine bessere Anpassung über einen größeren Frequenzbereich ermöglichen können.

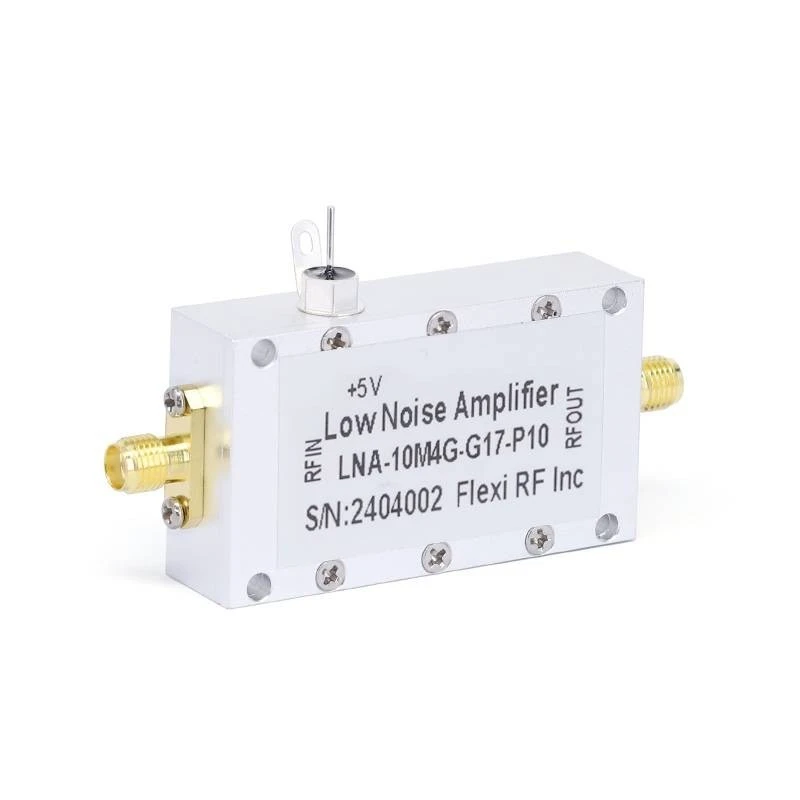

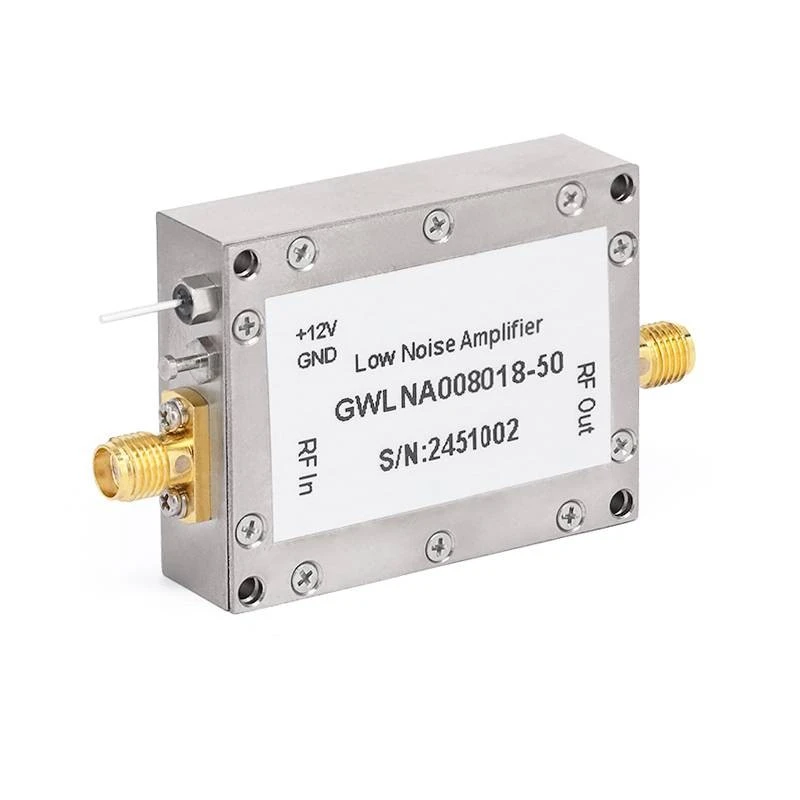

In unserem Unternehmen bieten wir eine Reihe von HF-Verstärkern mit hervorragender Eingangs- und Ausgangsanpassung an. Schauen Sie sich unsere anRauscharme 220-GHz-Verstärker,Rauscharme 90-GHz-Verstärker, UndRauscharme 18-GHz-Verstärker. Diese Verstärker sind mit geeigneten Anpassungsnetzwerken ausgestattet, um einen stabilen Betrieb zu gewährleisten.

3. Vorspannungsschaltungen

Die Vorspannung ist ein weiterer Schlüsselfaktor für die Verstärkerstabilität. Die Vorspannungsschaltung legt den DC-Arbeitspunkt des Transistors fest. Eine stabile Vorspannungsschaltung stellt sicher, dass der Transistor im linearen Bereich arbeitet, wo er eine gleichmäßige Verstärkung liefern kann.

Es gibt verschiedene Arten von Vorspannungsschaltungen, z. B. feste Vorspannung, Selbstvorspannung und Spannungsteilervorspannung. Die Spannungsteilervorspannung ist eine der am häufigsten verwendeten Vorspannungsschaltungen, da sie über einen weiten Bereich von Betriebsbedingungen eine gute Stabilität bietet. Es nutzt zwei Widerstände, um die Versorgungsspannung zu teilen und die Basisspannung des Transistors einzustellen.

Beim Entwurf der Vorspannungsschaltung müssen wir Faktoren wie Temperaturänderungen berücksichtigen. Transistoren sind temperaturempfindlich und ihre Eigenschaften können sich mit der Temperatur ändern. Eine gute Vorspannungsschaltung sollte in der Lage sein, diese Temperaturänderungen zu kompensieren und den Betriebspunkt stabil zu halten.

4. PCB-Layout

Das Layout der Leiterplatte (PCB) kann einen großen Einfluss auf die Stabilität des Verstärkers haben. Ein schlecht gestaltetes PCB-Layout kann zu unerwünschten parasitären Kapazitäten und Induktivitäten führen, die zu Schwingungen führen können.

Bei der Gestaltung des PCB-Layouts müssen wir auf folgende Punkte achten:

• Komponentenplatzierung: Platzieren Sie die Komponenten nahe beieinander, um die Länge der Verbindungsspuren zu minimieren. Lange Leiterbahnen können als Antennen wirken und elektromagnetische Energie abstrahlen, was zu Störungen und Instabilität führen kann.
• Erdung: Ein ordnungsgemäßes Erdungsschema ist unerlässlich. Wir sollten eine Einzelpunkterdung oder eine Sternerdungskonfiguration verwenden, um Erdschleifen zu vermeiden. Erdschleifen können Rauschen verursachen und zu Instabilität im Verstärker führen.
• Entkopplung der Stromversorgung: Entkopplungskondensatoren in der Nähe der Stromversorgungspins der Komponenten verwenden. Diese Kondensatoren helfen dabei, hochfrequentes Rauschen aus der Stromversorgung herauszufiltern und zu verhindern, dass es die Leistung des Verstärkers beeinträchtigt.

5. Rückmeldung

Durch Rückkopplung kann die Stabilität des Verstärkers verbessert werden. Es gibt zwei Arten von Feedback: positives Feedback und negatives Feedback. Eine positive Rückkopplung kann die Verstärkung des Verstärkers erhöhen, ihn aber auch instabil machen. Negative Rückkopplung hingegen kann die Verstärkung verringern, aber die Stabilität, Linearität und Bandbreite des Verstärkers verbessern.

Mit negativer Rückkopplung können wir die Verstärkung des Verstärkers steuern und die Auswirkungen von Parameterschwankungen reduzieren. Beispielsweise können wir einen Widerstand im Rückkopplungspfad verwenden, um die Verstärkung des Verstärkers einzustellen. Indem wir den Wert dieses Widerstands anpassen, können wir das Ausmaß der Gegenkopplung und damit die Verstärkung des Verstärkers steuern.

6. Wärmemanagement

Hitze kann einen erheblichen Einfluss auf die Stabilität des Verstärkers haben. Wenn die Temperatur des Verstärkers steigt, können sich die Eigenschaften der Komponenten ändern, was zu Instabilität führen kann.

Wir müssen ein ordnungsgemäßes Wärmemanagement des Verstärkers sicherstellen. Dies kann durch den Einsatz von Kühlkörpern, Lüftern oder anderen Kühlgeräten erfolgen. Zur Ableitung der von den Bauteilen erzeugten Wärme werden Kühlkörper eingesetzt. Sie vergrößern die Oberfläche des Bauteils und ermöglichen so eine effizientere Wärmeübertragung an die Umgebung. Mithilfe von Lüftern lässt sich der Luftstrom über den Kühlkörper erhöhen und so die Kühleffizienz weiter verbessern.

7. Testen und Überwachen

Sobald der Verstärker entworfen und gebaut ist, müssen wir seine Leistung testen und überwachen. Wir können verschiedene Testgeräte wie Spektrumanalysatoren, Netzwerkanalysatoren und Oszilloskope verwenden, um die Verstärkung, den Frequenzgang und die Stabilität des Verstärkers zu messen.

Während des Testprozesses können wir nach Anzeichen von Instabilität suchen, wie z. B. Schwingungen oder abnormalen Frequenzgängen. Wenn wir Probleme feststellen, können wir Anpassungen am Design oder an den Komponenten des Verstärkers vornehmen, um seine Stabilität zu verbessern.

Wir müssen auch die Leistung des Verstärkers im Laufe der Zeit überwachen. Umgebungsfaktoren wie Temperatur und Luftfeuchtigkeit können sich ändern und diese Änderungen können die Stabilität des Verstärkers beeinträchtigen. Durch die Überwachung der Verstärkerleistung können wir etwaige Veränderungen frühzeitig erkennen und Korrekturmaßnahmen ergreifen.

Zusammenfassend lässt sich sagen, dass die Gewährleistung der Stabilität eines HF-Verstärkers eine Kombination aus richtiger Komponentenauswahl, Impedanzanpassung, Vorspannung, PCB-Layout, Rückmeldung, Wärmemanagement und Tests erfordert. In unserem Unternehmen berücksichtigen wir all diese Faktoren bei der Entwicklung und Herstellung unserer HF-Verstärker. Wir sind bestrebt, unseren Kunden qualitativ hochwertige und stabile HF-Verstärker anzubieten.

Wenn Sie am Kauf von HF-Verstärkern interessiert sind oder Fragen zur Verstärkerstabilität haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die beste Lösung für Ihre Bedürfnisse zu finden.

Referenzen

• Gonzalez, Guillermo. Mikrowellentransistorverstärker: Analyse und Design. Prentice Hall, 1997.
• Pozar, David M. Mikrowellentechnik. Wiley, 2011.
