Wie passt man die Ausgangsimpedanz eines HF-Verstärkers an?

Hallo! Als Lieferant von HF-Verstärkern bekomme ich in letzter Zeit eine Reihe von Fragen dazu, wie ich die Ausgangsimpedanz eines HF-Verstärkers anpassen kann. Es ist ein wichtiges Thema und ich freue mich, einige Erkenntnisse mit Ihnen zu teilen.

Lassen Sie uns zunächst darüber sprechen, warum die Impedanzanpassung so wichtig ist. In der Welt der HF-Verstärker ist die Impedanzanpassung so, als würde man den perfekten Tanzpartner finden. Wenn die Ausgangsimpedanz des Verstärkers mit der Impedanz der Last (dem Gerät, an das er angeschlossen ist) übereinstimmt, gewährleistet dies eine maximale Leistungsübertragung. Das bedeutet, dass Sie Ihren Verstärker optimal nutzen und Signalreflexionen reduzieren. Signalreflexionen können allerlei Kopfschmerzen verursachen, wie z. B. verringerte Effizienz, erhöhtes Rauschen und sogar Schäden an Ihrem Verstärker.

Wie passt man also die Ausgangsimpedanz eines HF-Verstärkers an? Nun, es gibt ein paar verschiedene Methoden, und ich werde Ihnen einige der gebräuchlichsten vorstellen.

1. Verwendung eines Matching-Netzwerks

Eine der beliebtesten Methoden zur Impedanzanpassung ist die Verwendung eines Anpassungsnetzwerks. Ein Anpassungsnetzwerk ist eine Schaltung, die die Impedanz des Verstärkers umwandeln soll, um sie an die Impedanz der Last anzupassen. Es gibt verschiedene Arten von Matching-Netzwerken, aber zwei der häufigsten sind das L-Netzwerk und das Pi-Netzwerk.

Das L-Netzwerk ist eine einfache und effektive Möglichkeit zur Impedanzanpassung. Es besteht aus zwei reaktiven Komponenten (entweder Induktivitäten oder Kondensatoren), die L-förmig angeordnet sind. Die Werte dieser Komponenten werden basierend auf den Eingangs- und Ausgangsimpedanzen berechnet, die Sie anpassen möchten. Wenn Ihr Verstärker beispielsweise eine Ausgangsimpedanz von 50 Ohm und Ihre Last eine Impedanz von 25 Ohm hat, kann das L-Netzwerk so ausgelegt werden, dass die Impedanz von 50 Ohm in 25 Ohm umgewandelt wird.

Das Pi-Netzwerk ist etwas komplexer als das L-Netzwerk, bietet aber mehr Flexibilität. Es besteht aus drei reaktiven Komponenten, die in Pi-Form angeordnet sind. Das Pi-Netzwerk kann zur Anpassung eines größeren Impedanzbereichs verwendet werden und bietet auch einige Filterfunktionen.

Beim Entwurf eines passenden Netzwerks ist es wichtig, hochwertige Komponenten zu verwenden. Komponenten von schlechter Qualität können zu Verlusten führen und die Leistung Ihres Matching-Netzwerks beeinträchtigen. Sie können einige großartige HF-Komponenten von zuverlässigen Lieferanten finden, die die Leistung Ihres Verstärkers wirklich verbessern können.

2. Abstimmung des Verstärkers

Eine andere Möglichkeit, die Ausgangsimpedanz anzupassen, besteht darin, den Verstärker selbst abzustimmen. Einige HF-Verstärker verfügen über einstellbare Komponenten, mit denen Sie die Ausgangsimpedanz fein einstellen können. Dies kann eine großartige Option sein, wenn Sie kleine Anpassungen an der Impedanz vornehmen müssen, um eine bessere Anpassung zu erreichen.

Einige Verstärker verfügen beispielsweise über einstellbare Vorspannungseinstellungen, die sich auf die Ausgangsimpedanz auswirken können. Durch Anpassen der Vorspannung können Sie den Arbeitspunkt des Verstärkers ändern und möglicherweise die Impedanzanpassung verbessern. Bei der Abstimmung des Verstärkers ist jedoch Vorsicht geboten, da falsche Einstellungen dazu führen können, dass der Verstärker außerhalb seiner Spezifikationen arbeitet und möglicherweise beschädigt wird.

3. Verwendung eines Transformators

Zur Impedanzanpassung können auch Transformatoren eingesetzt werden. Ein Transformator funktioniert, indem er die Spannungs- und Strompegel zwischen zwei Stromkreisen ändert, wodurch sich effektiv die Impedanz ändern kann. Beispielsweise kann ein Abwärtstransformator verwendet werden, um die Impedanz des Verstärkerausgangs zu reduzieren, um sie an eine Last mit niedrigerer Impedanz anzupassen.

Transformatoren haben gegenüber anderen Matching-Methoden einige Vorteile. Sie können für eine Isolierung zwischen dem Verstärker und der Last sorgen, was in manchen Anwendungen nützlich sein kann. Sie verfügen außerdem über eine große Bandbreite, was bedeutet, dass sie über einen breiten Frequenzbereich gut funktionieren können. Allerdings können Transformatoren sperrig und teuer sein, insbesondere für Hochleistungsanwendungen.

4. Den richtigen Verstärker auswählen

Eine der einfachsten Möglichkeiten, eine gute Impedanzanpassung sicherzustellen, besteht darin, einen Verstärker zu wählen, dessen Ausgangsimpedanz bereits nahe an der Impedanz Ihrer Last liegt. In unserem Unternehmen bieten wir eine breite Palette an HF-Verstärkern mit unterschiedlichen Ausgangsimpedanzen für verschiedene Anwendungen an.

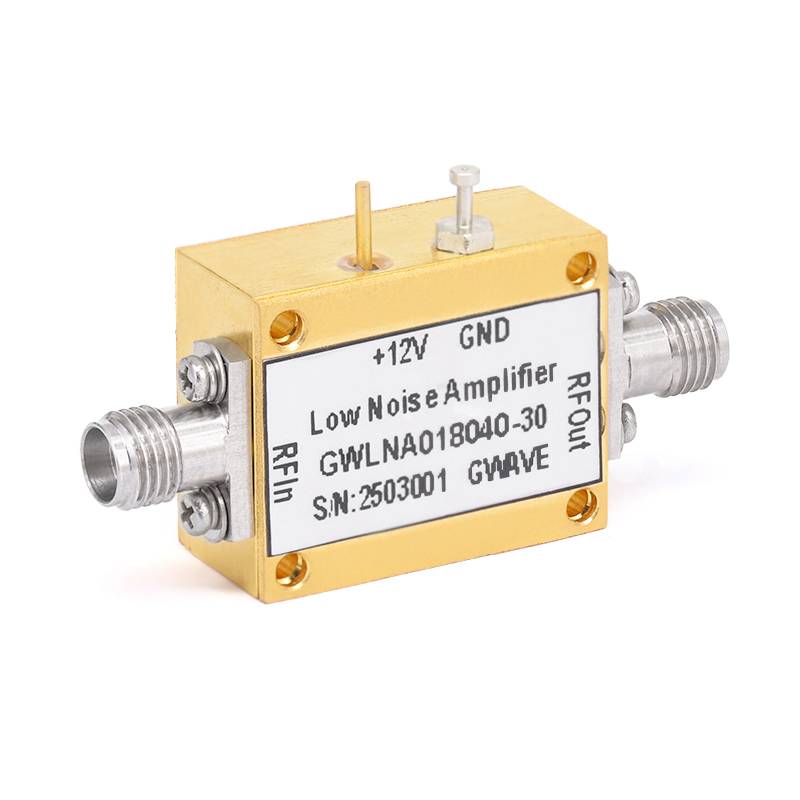

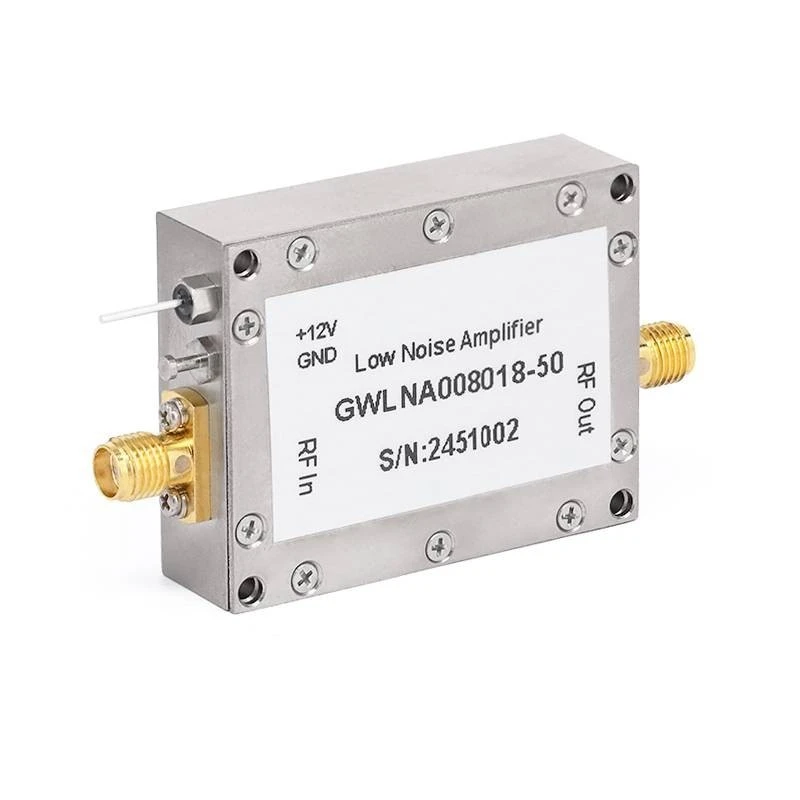

Wenn Sie beispielsweise an einem Projekt arbeiten, das einen rauscharmen Verstärker mit einer Ausgangsimpedanz von 50 Ohm erfordert, haben wir einige großartige Optionen. Schauen Sie sich unsere anRauscharme 40-GHz-Verstärker,Rauscharme 18-GHz-Verstärker, UndRauscharme 50-GHz-Verstärker. Diese Verstärker sind auf hervorragende Leistung ausgelegt und mit unterschiedlichen Ausgangsimpedanzen erhältlich, um Ihren Anforderungen gerecht zu werden.

Testen und Verifizieren

Nachdem Sie eine Methode zur Anpassung der Ausgangsimpedanz implementiert haben, ist es wichtig, die Ergebnisse zu testen und zu verifizieren. Mit einem Netzwerkanalysator können Sie die Impedanz und den Reflexionskoeffizienten des Verstärkers und der Last messen. Der Reflexionskoeffizient ist ein Maß dafür, wie viel des Signals von der Last zurückreflektiert wird. Ein niedriger Reflexionskoeffizient weist auf eine gute Impedanzanpassung hin.

Wenn Sie feststellen, dass die Impedanzanpassung nicht so gut ist, wie Sie es sich wünschen, müssen Sie möglicherweise einige Anpassungen an Ihrem Anpassungsnetzwerk oder Ihren Verstärkereinstellungen vornehmen. Es kann ein wenig Versuch und Irrtum erfordern, die perfekte Übereinstimmung zu finden, aber die Mühe lohnt sich, um die optimale Leistung Ihres HF-Systems sicherzustellen.

Abschluss

Die Anpassung der Ausgangsimpedanz eines HF-Verstärkers ist ein wichtiger Schritt zur Gewährleistung der Leistung und Effizienz Ihres HF-Systems. Unabhängig davon, ob Sie ein Anpassungsnetzwerk verwenden, den Verstärker abstimmen, einen Transformator verwenden oder von Anfang an den richtigen Verstärker auswählen, stehen Ihnen mehrere Methoden zur Verfügung, mit denen Sie eine gute Impedanzanpassung erreichen können.

Wenn Sie immer noch Probleme mit der Impedanzanpassung haben oder auf der Suche nach dem richtigen HF-Verstärker für Ihr Projekt sind, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die besten Lösungen für Ihre HF-Anforderungen zu finden. Egal, ob Sie als Hobbybastler an einem kleinen Projekt arbeiten oder ein Profi in der Branche sind, wir verfügen über das Fachwissen und die Produkte, um Sie zu unterstützen. Nehmen Sie also gerne Kontakt mit uns auf, um weitere Informationen zu erhalten und ein Gespräch über Ihre Anforderungen an einen HF-Verstärker zu beginnen.

Referenzen

• Pozar, DM (2011). Mikrowellentechnik. Wiley.
• Collin, RE (2001). Grundlagen der Mikrowellentechnik. McGraw-Hill.
