Wie testet ich die Leistung von RF -Zirkulatoren?

Das Testen der Leistung von RF -Zirkulatoren ist ein entscheidender Schritt, um ihre Qualität und Zuverlässigkeit sicherzustellen, insbesondere für einen Lieferanten wie uns. HF -Kreisläufe sind passive drei- oder vier oder vier Port -Geräte, mit denen HF -Signale in eine bestimmte Richtung fließen können, typischerweise auf zyklische Weise. In diesem Blog werden wir die verschiedenen Methoden und Überlegungen zum Testen der Leistung von HF -Zirkulatoren untersuchen.

Verständnis der Grundlagen von HF -Zirkulatoren

Bevor Sie sich mit den Testmethoden befassen, ist es wichtig, ein klares Verständnis dafür zu haben, was RF -Zirkulatoren sind und wie sie funktionieren. HF -Kreisläufe sind so ausgelegt, dass sie verschiedene Teile eines HF -Systems isolieren, Reflexionen verhindern und einen effizienten Signalfluss sicherstellen. Sie werden üblicherweise in Anwendungen wie Radarsystemen, drahtlosen Kommunikationsnetzwerken und Mikrowellentestgeräten verwendet.

Das Grundprinzip eines HF -Zirkulators basiert auf der Wechselwirkung zwischen dem Magnetfeld und dem HF -Signal. Wenn ein HF -Signal in einen Port des Zirkulators eingeht, wird es in einer vordefinierten Reihenfolge an den nächsten Port gerichtet. Diese Eigenschaft macht die Zirkulatoren nützlich, um Sender- und Empfangpfade in HF -Systemen zu trennen.

Schlüsselleistungsparameter

Bei der Bewertung eines HF -Zirkulators müssen mehrere wichtige Leistungsparameter getestet werden. Diese Parameter umfassen Insertionsverlust, Isolation, Returnverlust und Phasenverschiebung.

1. Einfügungsverlust
   Einfügungsverlust ist die Menge an Leistung, die verloren geht, wenn ein HF -Signal durch den Zirkulator führt. Es wird typischerweise in Dezibel (DB) gemessen. Ein niedriger Einfügungsverlust ist wünschenswert, da er angibt, dass der Zirkulator bei der Übertragung des HF -Signals effizient ist. Um den Insertionsverlust zu messen, wird ein Signalgenerator verwendet, um ein bekanntes HF -Signal an einen Port des Zirkulators zu senden, und ein Strommesser wird verwendet, um die Leistung am Ausgangsanschluss zu messen. Der Unterschied zwischen der Eingangsleistung und der Ausgangsleistung ist der Einfügungsverlust.

2. Isolierung
   Isolierung ist das Maß dafür, wie gut der Zirkulator die Signale zwischen verschiedenen Ports trennt. Es wird auch in DB gemessen. Eine hohe Isolation ist wichtig, um eine Störung zwischen verschiedenen Teilen des HF -Systems zu verhindern. Um die Isolation zu messen, wird ein Signal auf einen Port angewendet, und die Leistung am nicht benachbarten Port wird gemessen. Das Verhältnis der Eingangsleistung zur Leistung am nicht benachbarten Port ergibt den Isolationswert.

3. Renditeverlust
   Der Renditeverlust ist ein Maß für die Menge an Leistung, die vom Zirkulator zurückgegeben wird. Es ist ein Hinweis darauf, wie gut der Zirkulator mit der Impedanz des angeschlossenen HF -Systems übereinstimmt. Ein hoher Renditeverlust ist wünschenswert, da dies bedeutet, dass weniger Leistung widerspiegelt wird. Der Renditeverlust kann mit einem Netzwerkanalysator gemessen werden, der ein SWEPT -HF -Signal in den Zirkulator sendet und das reflektierte Signal misst.

4. Phasenverschiebung
   Die Phasenverschiebung ist die Änderung der Phase des HF -Signals, wenn es durch den Zirkulator fließt. Es ist wichtig in Anwendungen, in denen die Phase des Signals gesteuert werden muss, z. B. in Phased -Array -Antennen. Die Phasenverschiebung kann mit einem Vektor -Netzwerkanalysator gemessen werden, der sowohl die Größe als auch die Phase des RF -Signals messen kann.



Testausrüstung

Um die Leistung von HF -Zirkulatoren zu testen, sind verschiedene Arten von Geräten erforderlich. Dazu gehören Signalgeneratoren, Leistungsmesser, Netzwerkanalysatoren und Spektrumanalysatoren.

1. Signalgeneratoren
   Signalgeneratoren werden verwendet, um HF -Signale mit spezifischen Frequenzen, Amplituden und Modulationsformaten zu erzeugen. Sie sind wichtig, um den Einfügungsverlust und die Isolation von HF -Kreislauf zu testen. Ein guter Signalgenerator sollte einen breiten Frequenzbereich, eine hohe Ausgangsstromstabilität und ein niedriges Phasenrauschen aufweisen.

2. Kraftstoffmesser
   Leistungsmesser werden verwendet, um die Leistung des HF -Signals zu messen. Sie werden in Verbindung mit Signalgeneratoren verwendet, um den Einfügungsverlust und die Isolation zu messen. Ein Kraftmesser sollte eine hohe Genauigkeit und einen großen dynamischen Bereich haben.

3. Netzwerkanalysatoren
   Netzwerkanalysatoren sind die vielseitigsten Testgeräte für HF -Zirkulatoren. Sie können den Insertionsverlust, die Isolation, den Renditeverlust und die Phasenverschiebung gleichzeitig messen. Ein Netzwerkanalysator sendet ein SWEPT -HF -Signal in den Zirkulator und misst die übertragenen und reflektierten Signale bei verschiedenen Frequenzen. Es kann auch die Ergebnisse in verschiedenen Formaten wie Smith -Diagrammen und Frequenzgangdiagramme anzeigen.

4. Spektrumanalysatoren
   Spektrumanalysatoren werden verwendet, um das Frequenzspektrum des RF -Signals zu analysieren. Sie können verwendet werden, um unerwünschte Signale oder Harmonische zu erkennen, die vom Zirkulator erzeugt werden. Ein Spektrumanalysator kann die Leistung des Signals als Funktion der Frequenz anzeigen und eine einfache Identifizierung jeglicher Frequenzprobleme ermöglichen.

Testverfahren

Das Testen von HF -Zirkulatoren umfasst typischerweise die folgenden Schritte:

1. Erstes Setup
   Vor Beginn der Tests muss die Testgeräte kalibriert werden, um genaue Messungen zu gewährleisten. Der Zirkulator sollte ordnungsgemäß mit den Testgeräten verbunden sein, und die Impedanz des Systems sollte an die Impedanz des Zirkulators abgestimmt werden.

2. Einfügungsverlustmessung
   Ein Signalgenerator wird auf eine bestimmte Frequenz und Amplitude eingestellt und das Signal in einen Port des Zirkulators gesendet. Mit einem Leistungsmesser wird die Leistung am Ausgangsanschluss gemessen. Der Einfügungsverlust wird berechnet, indem die Ausgangsleistung von der Eingangsleistung subtrahiert. Diese Messung wird bei verschiedenen Frequenzen wiederholt, um den Angang des Einfügungsverlustfrequenz zu erhalten.

3. Isolationsmessung
   Ein Signal wird auf einen Port des Zirkulators angewendet, und die Leistung am nicht benachbarten Port wird unter Verwendung eines Strommessgeräts gemessen. Die Isolation wird als Verhältnis der Eingangsleistung zur Leistung am nicht benachbarten Port berechnet. Ähnlich wie beim Einfügungsverlust wird die Isolation bei verschiedenen Frequenzen gemessen, um den Isolationsfrequenzgang zu erhalten.

4. Returnverlust -Messung
   Ein Netzwerkanalysator wird verwendet, um den Returnverlust zu messen. Der Netzwerkanalysator sendet ein geschwungenes RF -Signal in den Zirkulator und das reflektierte Signal wird gemessen. Der Renditeverlust wird im Netzwerkanalysator als Funktion der Frequenz angezeigt.

5. Phasenverschiebungsmessung
   Ein Vektor -Netzwerkanalysator wird verwendet, um die Phasenverschiebung zu messen. Der Vektor -Netzwerkanalysator misst sowohl die Größe als auch die Phase des HF -Signals, wenn es durch den Zirkulator fließt. Die Phasenverschiebung wird als Differenz in der Phase zwischen Eingangs- und Ausgangssignalen berechnet.

Überlegungen zum Test

Beim Testen von HF -Zirkulatoren müssen einige Überlegungen berücksichtigt werden.

1. Umweltbedingungen
   Die Leistung von HF -Kreislauf kann durch Umgebungsbedingungen wie Temperatur, Luftfeuchtigkeit und Vibration beeinflusst werden. Daher sollten die Tests unter kontrollierten Umgebungsbedingungen durchgeführt werden, um genaue und wiederholbare Ergebnisse zu gewährleisten.

2. Kabelverluste
   Die Kabel, mit denen der Zirkulator an die Testgeräte verbindet, können Verluste und Phasenverschiebungen einführen. Diese Verluste sollten bei der Berechnung der Leistungsparameter des Zirkulators berücksichtigt werden. Es wird empfohlen, hochwertige Qualitätskabel mit geringen Verlusten und stabilen Phasenmerkmalen zu verwenden.

3. Frequenzbereich Test
   Der Testfrequenzbereich sollte den gesamten Betriebsfrequenzbereich des Zirkulators abdecken. Dies stellt sicher, dass der Zirkulator in seinem beabsichtigten Frequenzspektrum gut abschneidet.

Abschluss

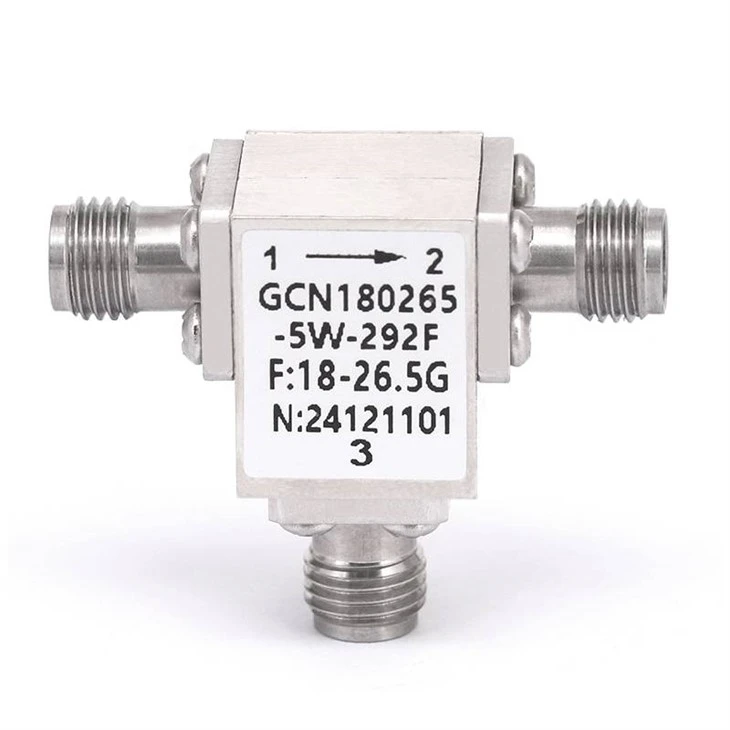

Das Testen der Leistung von RF -Zirkulatoren ist ein komplexer, aber wesentlicher Prozess, um ihre Qualität und Zuverlässigkeit sicherzustellen. Durch Messung der wichtigsten Leistungsparameter wie Einfügungsverlust, Isolation, Renditeverlust und Phasenverschiebung können wir sicherstellen, dass unsere unsereRF KoaxialkreisleiterErfüllen Sie die höchsten Standards. In unserem Unternehmen sind wir bestrebt, hochwertige RF -Kreisläufe mit hochwertigem RF -Kreislauf zu liefern, die gründlich getestet werden, um eine optimale Leistung zu gewährleisten.

Wenn Sie RF -Kreisläufer für Ihr RF -System benötigen, laden wir Sie ein, uns zu einer Beschaffungsdiskussion zu kontaktieren. Unser Expertenteam ist bereit, Sie bei der Auswahl der richtigen Zirkulatoren für Ihre spezifische Bewerbung zu unterstützen und alle Fragen zu beantworten, die Sie möglicherweise haben.

Referenzen

• Pozar, DM (2011). Mikrowellentechnik. Wiley.
• Collin, RE (2001). Fundamente für die Mikrowellentechnik. Wiley.
