Wie kann man HF-Lasten beheben?

Die Fehlersuche bei HF-Lasten kann etwas mühsam sein, aber mit dem richtigen Know-how kann es eine bewältigbare Aufgabe sein. Als Lieferant von HF-Lasten habe ich im Laufe der Jahre eine ganze Reihe von Problemen gesehen und einige Tricks gelernt. Sehen wir uns an, wie Sie HF-Lasten effektiv beheben können.

Grundlegendes zu HF-Lasten

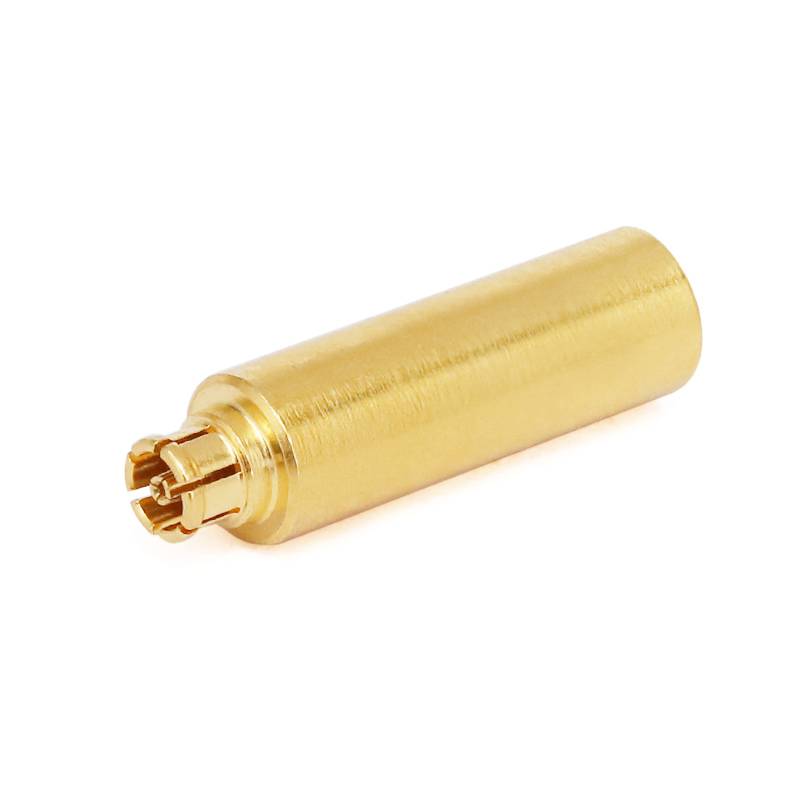

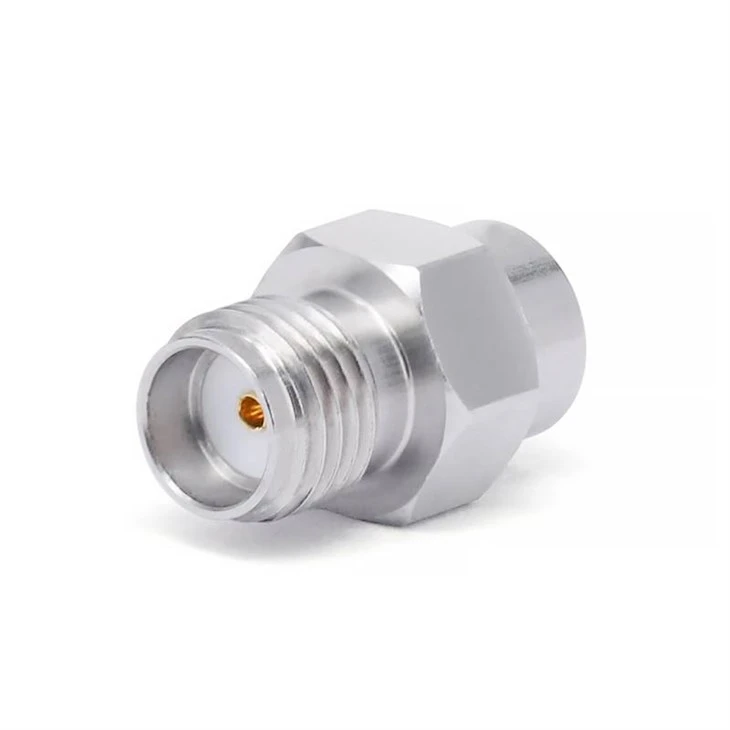

Zunächst einmal: Was sind HF-Lasten? HF-Lasten sind Geräte, die HF-Energie absorbieren und als Wärme abgeben. Sie werden in verschiedenen Anwendungen eingesetzt, beispielsweise zum Testen von Sendern, Empfängern und anderen HF-Geräten. Es gibt verschiedene Arten von HF-Lasten, wie zG3PO RF-Lasten,SMA-HF-Lasten, UndGPO RF-Lasten. Jeder Typ hat seine eigenen Spezifikationen und Eigenschaften, die sich auf seine Leistung und die möglichen Probleme auswirken können.

Visuelle Inspektion

Der erste Schritt bei der Fehlerbehebung bei HF-Lasten ist eine Sichtprüfung. Schauen Sie sich die Ladung selbst genau an. Überprüfen Sie das Gerät auf physische Schäden wie Risse, Dellen oder lose Verbindungen. Eine beschädigte HF-Last kann alle möglichen Probleme verursachen, wie z. B. eine schlechte Impedanzanpassung oder sogar einen Totalausfall.

Schauen Sie sich die Anschlüsse an. Sind sie sauber und frei von Korrosion? Korrodierte Anschlüsse können zu Signalverlust und ungenauen Messungen führen. Wenn Sie Korrosion feststellen, können Sie versuchen, die Anschlüsse mit einem geeigneten Kontaktreiniger zu reinigen. Befolgen Sie bei der Verwendung von Reinigungsmitteln unbedingt die Anweisungen des Herstellers.

Überprüfen Sie außerdem das Kabel, das an die HF-Last angeschlossen ist. Achten Sie auf Anzeichen von Abnutzung, wie ausgefranste Drähte oder beschädigte Isolierung. Ein fehlerhaftes Kabel kann Rauschen und Interferenzen in das System einleiten, was es schwierig macht, genaue Messwerte zu erhalten.

Impedanzprüfung

Einer der wichtigsten Aspekte einer HF-Last ist ihre Impedanz. Die Impedanz ist ein Maß dafür, wie die Last dem Fluss von HF-Energie widersteht. Die meisten HF-Lasten sind für eine bestimmte Impedanz ausgelegt, normalerweise 50 Ohm. Wenn die Impedanz der Last ausgeschaltet ist, kann es zu Reflexionen und stehenden Wellen kommen, die die Leistung Ihres HF-Systems beeinträchtigen können.

Um die Impedanz einer HF-Last zu testen, benötigen Sie einen Impedanzanalysator oder einen Netzwerkanalysator. Hierbei handelt es sich um spezielle Geräte, mit denen die Impedanz eines Geräts über einen Frequenzbereich gemessen werden kann. Schließen Sie den Analysator an die HF-Last an und befolgen Sie die Anweisungen zur Durchführung der Messung.

Wenn die gemessene Impedanz erheblich vom angegebenen Wert abweicht, könnte ein Problem mit der Last vorliegen. Die Ursache könnte ein Herstellungsfehler, ein physischer Schaden oder ein Problem mit den Anschlüssen sein. In einigen Fällen können Sie möglicherweise die Last anpassen, um die Impedanz zu korrigieren, in anderen Fällen müssen Sie die Last jedoch möglicherweise ersetzen.

Krafthandhabung

Ein weiterer wichtiger zu berücksichtigender Faktor ist die Belastbarkeit der HF-Last. Jede HF-Last hat eine maximale Nennleistung, die angibt, wie viel HF-Leistung sie maximal sicher ableiten kann. Wenn Sie versuchen, die Last mit einer höheren Leistung als ihrer Nennleistung zu betreiben, kann es zu Überhitzung und Ausfall kommen.

Um zu prüfen, ob die Belastbarkeit ein Problem darstellt, müssen Sie den Leistungspegel des HF-Signals kennen, das an die Last angelegt wird. Um die Leistung zu messen, können Sie einen Leistungsmesser verwenden. Vergleichen Sie die gemessene Leistung mit der maximalen Nennleistung der HF-Last.

Wenn der Leistungspegel nahe am Nennwert liegt oder diesen überschreitet, müssen Sie Maßnahmen ergreifen. Sie können entweder die Leistung des HF-Signals reduzieren oder eine Last mit höherer Nennleistung verwenden. Überhitzung kann nicht nur die Ladung beschädigen, sondern stellt auch ein Sicherheitsrisiko dar. Daher ist es wichtig, dieses Problem so schnell wie möglich zu beheben.

Frequenzgang

HF-Lasten sind für den Betrieb in einem bestimmten Frequenzbereich ausgelegt. Wenn Sie die Last außerhalb des angegebenen Frequenzbereichs verwenden, funktioniert sie möglicherweise nicht wie erwartet. Der Frequenzgang einer HF-Last beschreibt, wie sich ihre Leistung mit der Frequenz ändert.

Um den Frequenzgang zu testen, können Sie einen Spektrumanalysator oder einen Netzwerkanalysator verwenden. Diese Werkzeuge können die Amplitude und Phase des HF-Signals bei verschiedenen Frequenzen messen. Stellen Sie die Ergebnisse in einem Diagramm dar, um zu sehen, wie sich die Last über den Frequenzbereich verhält.

Wenn der Frequenzgang nicht flach ist oder erhebliche Schwankungen auftreten, kann dies auf ein Problem mit der Last hinweisen. Dies kann auf einen Konstruktionsfehler, einen Herstellungsfehler oder Störungen durch andere Komponenten im System zurückzuführen sein. In einigen Fällen können Sie die Frequenzgangprobleme möglicherweise durch den Einsatz zusätzlicher Filter- oder Entzerrungstechniken kompensieren.

Signalintegrität

Bei der Fehlerbehebung bei HF-Lasten ist es auch wichtig, die Signalintegrität zu berücksichtigen. Eine gute HF-Last sollte keine nennenswerten Verzerrungen oder Rauschen in das Signal einbringen. Zur Überprüfung der Signalintegrität können Sie einen Signalgenerator und ein Oszilloskop verwenden.

Erzeugen Sie ein bekanntes HF-Signal und wenden Sie es an die HF-Last an. Verwenden Sie dann das Oszilloskop, um das Ausgangssignal zu messen. Vergleichen Sie das Ausgangssignal mit dem Eingangssignal. Suchen Sie nach Anzeichen von Verzerrungen, z. B. Änderungen der Amplitude, Phase oder Wellenform.

Wenn Sie erhebliche Verzerrungen feststellen, kann dies an einem Problem mit der HF-Last liegen. Die Ursache könnte eine Nichtlinearität der Last, eine schlechte Impedanzanpassung oder Störungen durch andere Quellen sein. Möglicherweise müssen Sie die Ursache der Verzerrung weiter untersuchen und entsprechende Maßnahmen ergreifen.

Temperaturprüfung

Die Temperatur kann einen erheblichen Einfluss auf die Leistung einer HF-Last haben. Da die Last HF-Energie als Wärme abgibt, kann ihre Temperatur ansteigen. Wenn die Temperatur zu hoch wird, kann dies Auswirkungen auf die Impedanz, die Belastbarkeit und den Frequenzgang der Last haben.

Um die Temperatur einer HF-Last zu testen, können Sie ein Infrarot-Thermometer oder ein Thermoelement verwenden. Messen Sie die Temperatur der Last während des Betriebs. Vergleichen Sie die gemessene Temperatur mit der vom Hersteller angegebenen maximalen Betriebstemperatur.

Wenn sich die Temperatur dem Höchstwert nähert oder diesen überschreitet, müssen Sie die Kühlung der Last verbessern. Zur Ableitung der Wärme können Sie einen Kühlkörper oder einen Lüfter verwenden. In manchen Fällen müssen Sie möglicherweise die Leistung des HF-Signals reduzieren, um eine Überhitzung zu verhindern.

Kalibrierung

Eine regelmäßige Kalibrierung ist für die Aufrechterhaltung der Genauigkeit einer HF-Last unerlässlich. Im Laufe der Zeit kann sich die Leistung einer HF-Last aufgrund von Faktoren wie Alterung, Temperaturschwankungen und Umgebungsbedingungen ändern. Durch die Kalibrierung wird sichergestellt, dass die Last immer noch innerhalb der angegebenen Toleranz arbeitet.

Die meisten HF-Lasten müssen regelmäßig kalibriert werden, normalerweise einmal im Jahr oder wie vom Hersteller empfohlen. Um eine HF-Last zu kalibrieren, müssen Sie sie an ein Kalibrierlabor schicken. Das Labor misst mithilfe spezieller Geräte die Leistung der Last und passt sie bei Bedarf an, um sie wieder innerhalb der festgelegten Toleranz zu bringen.

Abschluss

Die Fehlerbehebung bei HF-Lasten kann ein komplexer Prozess sein, aber wenn Sie diese Schritte befolgen, können Sie viele häufige Probleme identifizieren und lösen. Denken Sie daran, mit einer Sichtprüfung zu beginnen und dann mit der Prüfung der Impedanz, der Belastbarkeit, des Frequenzgangs, der Signalintegrität und der Temperatur fortzufahren. Auch eine regelmäßige Kalibrierung ist wichtig, um die Genauigkeit der Ladung sicherzustellen.

Wenn Sie immer noch Probleme bei der Fehlerbehebung Ihrer HF-Last haben oder eine neue HF-Last für Ihre Anwendung benötigen, zögern Sie nicht, uns zu kontaktieren. Als Lieferant von HF-Lasten verfügen wir über eine breite Palette hochwertiger HF-Lasten, darunterG3PO RF-Lasten,SMA-HF-Lasten, UndGPO RF-Lasten. Wir helfen Ihnen dabei, die richtige Last für Ihre Anforderungen zu finden und bieten Ihnen die Unterstützung, die Sie für den reibungslosen Betrieb Ihres HF-Systems benötigen. Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und den Beschaffungsprozess zu starten.

Referenzen

• Handbuch zur HF-Technik
• Leitfaden für Netzwerkanalyse und HF-Messungen
• Dokumentation des HF-Lastherstellers
