Was sind die Vor- und Nachteile von HF-Verstärkern der Klasse A?

Hallo! Als Lieferant von HF-Verstärkern beschäftige ich mich schon seit geraumer Zeit mit diesen raffinierten Geräten. Heute werde ich in die Welt der HF-Verstärker der Klasse A eintauchen und über ihre Vor- und Nachteile sprechen.

Beginnen wir mit den guten Dingen – den Vorteilen von HF-Verstärkern der Klasse A. Zunächst einmal bieten sie eine hervorragende Linearität. Linearität ist bei HF-Verstärkern von großer Bedeutung, da sie bedeutet, dass das Ausgangssignal eine genaue Wiedergabe des Eingangssignals ist. Mit anderen Worten: Die Verzerrung ist sehr gering. Dies ist besonders wichtig bei Anwendungen, bei denen die Signaltreue von entscheidender Bedeutung ist, beispielsweise bei High-End-Audiosystemen oder einigen Arten von Kommunikationssystemen. Wenn Sie beispielsweise versuchen, ein komplexes Funksignal mit vielen verschiedenen Frequenzen zu übertragen, sorgt ein Klasse-A-Verstärker dafür, dass alle diese Frequenzen am anderen Ende ausgegeben werden, ohne dass sie durcheinander geraten.

Ein weiterer großer Vorteil von HF-Verstärkern der Klasse A ist ihre geringe harmonische Verzerrung. Harmonische sind unerwünschte Frequenzen, die ein Vielfaches der ursprünglichen Signalfrequenz betragen. Wenn Sie eine starke harmonische Verzerrung haben, kann es zu Interferenzen mit anderen Signalen im gleichen Frequenzbereich kommen. Klasse-A-Verstärker reduzieren diese Oberwellen auf ein Minimum, was in überfüllten HF-Umgebungen ein großer Vorteil ist.

Klasse-A-Verstärker sind außerdem relativ einfach aufgebaut. Im Vergleich zu einigen anderen Klassen von HF-Verstärkern sind sie einfacher zu verstehen und zu bauen. Diese Einfachheit kann zu niedrigeren Entwicklungskosten und kürzeren Designzyklen führen. Wenn Sie ein kleiner Hersteller oder ein Bastler sind, kann dies ein echter Vorteil sein. Sie müssen kein Raketenwissenschaftler sein, um einen Verstärker der Klasse A zum Laufen zu bringen.

Lassen Sie uns nun über den Frequenzgang sprechen. HF-Verstärker der Klasse A haben typischerweise einen breiten und flachen Frequenzgang. Dies bedeutet, dass sie Signale über einen breiten Frequenzbereich ohne nennenswerte Verstärkungsverluste verstärken können. Unabhängig davon, ob Sie mit niederfrequenten oder hochfrequenten HF-Signalen arbeiten, kann ein Klasse-A-Verstärker diese recht gut verarbeiten. Zum Beispiel unsereRauscharme 18-GHz-Verstärkersind so konzipiert, dass sie die Vorteile des weiten Frequenzgangs von Klasse-A-Verstärkern nutzen und eine hervorragende Leistung im 18-GHz-Bereich bieten.

Doch wie bei jeder Technologie gibt es auch bei HF-Verstärkern der Klasse A nicht nur Sonnenschein und Regenbögen. Es gibt einige erhebliche Nachteile, die Sie beachten müssen.

Einer der größten Nachteile ist ihre geringe Effizienz. Verstärker der Klasse A sind dafür bekannt, dass sie stromhungrig sind. Sie arbeiten so, dass das aktive Gerät (normalerweise ein Transistor) ständig leitend ist, auch wenn kein Eingangssignal anliegt. Diese ständige Leitung führt dazu, dass viel Energie als Wärme verschwendet wird. Tatsächlich beträgt der maximale theoretische Wirkungsgrad bei einem Klasse-A-Verstärker nur 50 %, in realen Anwendungen liegt er jedoch oft viel niedriger, manchmal bei etwa 20 bis 30 %. Dies ist ein großes Problem bei batteriebetriebenen Geräten oder bei Anwendungen, bei denen der Stromverbrauch ein kritischer Faktor ist. Wenn Sie beispielsweise ein tragbares HF-Gerät bauen, kann der hohe Stromverbrauch eines Verstärkers der Klasse A dazu führen, dass der Akku schnell entladen wird, was die Laufzeit des Geräts verkürzt.

Die von Klasse-A-Verstärkern erzeugte Wärme ist nicht nur ein Problem des Stromverbrauchs; Es ist auch ein Problem mit der Zuverlässigkeit. Übermäßige Hitze kann dazu führen, dass sich die Komponenten im Verstärker mit der Zeit verschlechtern, was zu einer kürzeren Lebensdauer und häufigeren Ausfällen führt. Sie müssen in gute Kühllösungen investieren, um den Verstärker kühl zu halten, was die Gesamtkosten und die Komplexität des Systems erhöht.

Ein weiterer Nachteil ist die begrenzte Leistungsabgabe. Verstärker der Klasse A sind für Hochleistungsanwendungen nicht gut geeignet. Aufgrund ihres geringen Wirkungsgrads und der Wärmeableitungsprobleme ist es schwierig, einen Klasse-A-Verstärker dazu zu bringen, eine große Leistungsmenge zu liefern. Wenn Sie ein Signal auf einen sehr hohen Leistungspegel verstärken müssen, müssen Sie möglicherweise nach anderen Verstärkerklassen suchen, z. B. Klasse B oder Klasse C.

Was die Kosten betrifft, so ist das Design von Klasse-A-Verstärkern zwar relativ einfach, die Gesamtkosten können jedoch dennoch hoch sein. Der Bedarf an hochwertigen Komponenten zur Gewährleistung einer guten Linearität und geringen Verzerrung sowie die Kosten für Kühllösungen können sich summieren. Dies kann dazu führen, dass Verstärker der Klasse A für kostensensible Anwendungen weniger attraktiv sind.

Lassen Sie uns auch über die Größe sprechen. Aufgrund der Wärmeableitungsanforderungen und der Notwendigkeit größerer Netzteile zur Bewältigung des hohen Stromverbrauchs sind Klasse-A-Verstärker tendenziell sperriger als andere Verstärkertypen. Dies kann ein Problem bei Anwendungen sein, bei denen der Platz begrenzt ist, beispielsweise bei einigen Arten mobiler Geräte oder kompakten HF-Systemen.

Trotz dieser Nachteile gibt es immer noch viele Situationen, in denen HF-Verstärker der Klasse A glänzen. Beispielsweise überwiegen bei Anwendungen, bei denen die Signalqualität oberste Priorität hat, wie etwa in einigen wissenschaftlichen Forschungsgeräten oder High-End-Audiosystemen, die Vorteile der Linearität und der geringen Verzerrung die Nachteile der geringen Effizienz und der hohen Kosten.

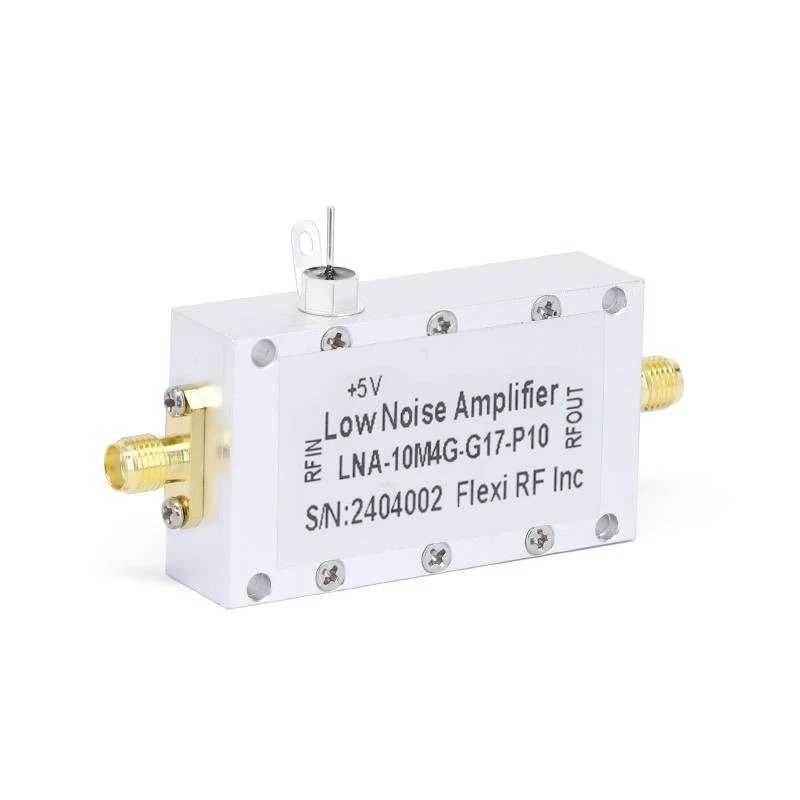

Wenn Sie an unseren HF-Verstärkern interessiert sind, bieten wir auch anRauscharme 90-GHz-VerstärkerUndRauscharme 170-GHz-Verstärker. Diese Produkte wurden entwickelt, um die spezifischen Anforderungen von Hochfrequenzanwendungen zu erfüllen. Dabei nutzen sie die einzigartigen Eigenschaften von Klasse-A-Verstärkern und versuchen gleichzeitig, einige der Nachteile abzumildern.

Wenn Sie also auf dem Markt für HF-Verstärker sind und Klasse-A-Verstärker in Betracht ziehen, ist es wichtig, die Vor- und Nachteile sorgfältig abzuwägen. Denken Sie über Ihre spezifischen Anwendungsanforderungen nach, z. B. Stromverbrauch, Signalqualität und Kosten. Wenn Sie Fragen haben oder Ihre Bedürfnisse weiter besprechen möchten, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die beste HF-Verstärkerlösung für Ihr Projekt zu finden. Ganz gleich, ob Sie ein großer Hersteller oder ein kleiner Bastler sind, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen. Lassen Sie uns ein Gespräch beginnen und sehen, wie wir zusammenarbeiten können, um Ihnen den richtigen HF-Verstärker für Ihre Situation zu bieten.

Referenzen

• „RF Amplifier Design“ von Chris Bowick
• „Microwave Engineering“ von David M. Pozar
