Welche Anwendungsgebiete haben verteilte HF-Isolatoren?

HF-Isolatoren mit verteilten Elementen sind wesentliche Komponenten in modernen Hochfrequenzsystemen (HF-Systemen) und spielen eine entscheidende Rolle bei der Signalverwaltung und dem Signalschutz. Als Lieferant von HF-Isolatoren haben wir aus erster Hand die vielfältigen und ständig wachsenden Anwendungen dieser Geräte in verschiedenen Branchen miterlebt. In diesem Blogbeitrag werden wir uns mit den verschiedenen Anwendungen von HF-Isolatoren mit verteilten Elementen befassen und deren Bedeutung und Vorteile hervorheben.

1. Telekommunikationssysteme

Die Telekommunikation ist einer der bedeutendsten Sektoren, die stark auf HF-Isolatoren angewiesen sind. In drahtlosen Kommunikationsnetzen wie Mobilfunknetzen werden HF-Isolatoren mit verteilten Elementen am Ausgang von Leistungsverstärkern (PAs) verwendet. Der Hauptzweck besteht darin, die PA vor Reflexionen zu schützen. Wenn ein Signal vom PA zur Antenne übertragen wird, kann jede Impedanzfehlanpassung entlang des Übertragungspfads dazu führen, dass ein Teil des Signals zurück zum PA reflektiert wird. Diese Reflexionen können zu Instabilität, erhöhtem Stromverbrauch und sogar Schäden an der PA führen.

HF-Isolatoren ermöglichen den Durchgang des Vorwärtssignals mit minimalem Verlust, während sie das reflektierte Signal absorbieren und ableiten. Beispielsweise in einer 5G-Basisstation, wo Hochleistungs- und Hochfrequenzsignale üblich sind,26,5 GHz HF-Koaxialisolatorenwerden häufig eingesetzt. Diese Isolatoren sorgen für einen effizienten und stabilen Betrieb der Leistungsverstärker, verbessern die Gesamtleistung der Basisstation und verbessern die Qualität der drahtlosen Kommunikation.

Neben Basisstationen werden HF-Isolatoren auch in mobilen Geräten eingesetzt. In Smartphones tragen sie dazu bei, die Leistung des RF-Frontend-Moduls zu optimieren. Durch die Isolierung der verschiedenen HF-Komponenten wie Sender und Empfänger verhindern die Isolatoren Interferenzen und verbessern das Signal-Rausch-Verhältnis, was zu einer besseren Anrufqualität und schnelleren Datenübertragungsgeschwindigkeiten führt.

2. Radarsysteme

Radarsysteme sind ein weiterer Bereich, in dem HF-Isolatoren mit verteilten Elementen weit verbreitet sind. Radar sendet elektromagnetische Wellen aus und analysiert die Reflexionen von Objekten, um deren Anwesenheit, Position und Geschwindigkeit zu erkennen. Bei Radarsendern werden HF-Isolatoren zwischen dem Hochleistungssender und der Antenne platziert. Dies dient dazu, den Sender vor Hochleistungssignalen zu schützen, die aufgrund von Impedanzfehlanpassungen oder der Anwesenheit starker Ziele in der Nähe des Radars von der Antenne zurückreflektiert werden können.

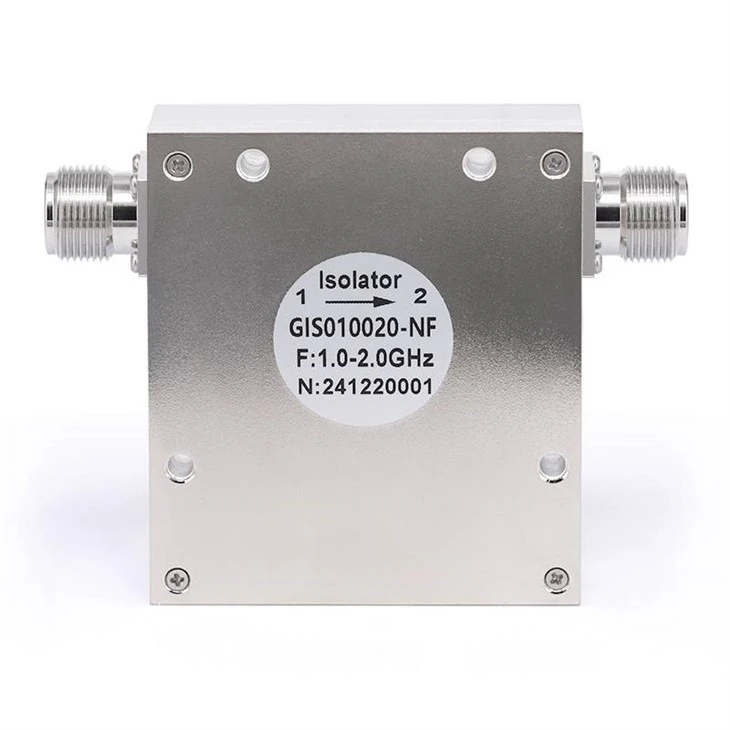

Beispielsweise in militärischen Radarsystemen, die mit hohen Frequenzen arbeiten,18-GHz-HF-Koaxialisolatorenwerden häufig verwendet. Diese Isolatoren tragen dazu bei, die Stabilität des Radarsenders aufrechtzuerhalten und eine genaue Erkennung und Verfolgung von Zielen zu gewährleisten. Auch in zivilen Anwendungen wie Flugsicherungsradaren und Wetterradaren spielen HF-Isolatoren eine entscheidende Rolle bei der Gewährleistung des zuverlässigen Betriebs des Systems.

3. Satellitenkommunikation

Satellitenkommunikationssysteme sind hochsensibel und erfordern eine präzise Signalsteuerung. HF-Isolatoren mit verteilten Elementen werden sowohl in der Satellitennutzlast als auch in den bodengestützten Kommunikationsstationen verwendet. In der Satellitennutzlast werden Isolatoren eingesetzt, um die HF-Komponenten vor Reflexionen und Störungen zu schützen. Die Weltraumumgebung ist rau und jede Fehlfunktion im HF-System kann zu einem erheblichen Verlust der Kommunikationsfähigkeiten führen.

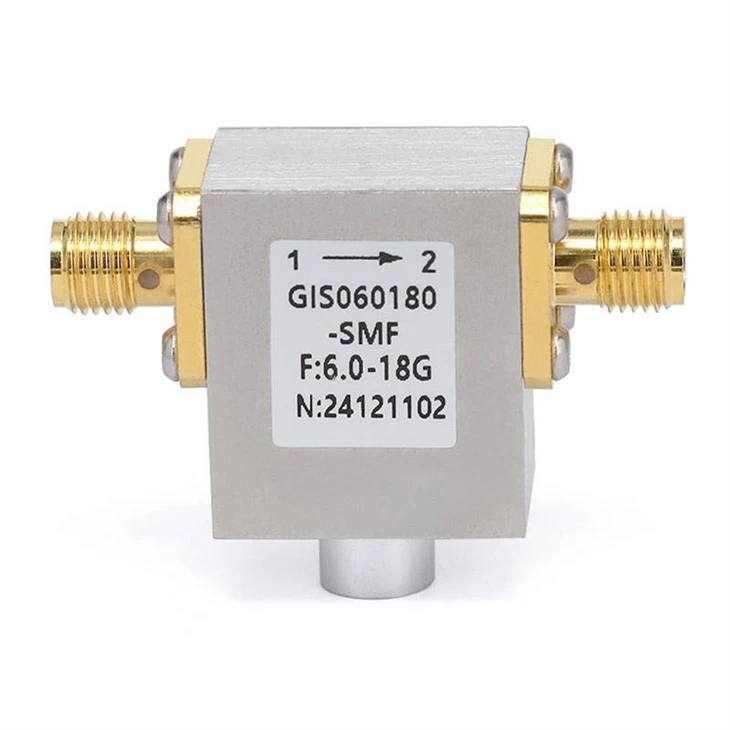

Auf den Bodenstationen helfen HF-Isolatoren dabei, die Signalübertragung und den Signalempfang zwischen der Station und dem Satelliten zu optimieren. Beispielsweise in einem Satelliten-TV-Rundfunksystem:6-GHz-HF-Koaxialisolatorenkann verwendet werden, um die qualitativ hochwertige Übertragung der TV-Signale von der Bodenstation zum Satelliten und dann zu den Empfängern der Endbenutzer sicherzustellen.

4. Test- und Messgeräte

Im Bereich Test und Messung sind HF-Isolatoren für genaue und zuverlässige Messungen unerlässlich. Beim Testen von HF-Komponenten oder -Systemen ist es wichtig, die Testausrüstung vom Prüfling (DUT) zu isolieren, um Reflexionen und Interferenzen zu verhindern. Mit HF-Isolatoren kann ein einseitiger Signalpfad geschaffen werden, der sicherstellt, dass die Testsignale nicht durch die Reflexionen des Prüflings beeinträchtigt werden.

Beispielsweise kann in einem Netzwerkanalysator ein HF-Isolator verwendet werden, um die Genauigkeit der Messung der Streuparameter (S-Parameter) eines HF-Geräts zu verbessern. Durch die Isolierung der Quelle von der Last reduziert der Isolator die durch Reflexionen verursachten Messfehler und sorgt so für genauere und wiederholbare Testergebnisse.

5. Medizinische Ausrüstung

Auch medizinische Geräte, die HF-Technologie verwenden, profitieren von der Verwendung von HF-Isolatoren mit verteilten Elementen. In einigen medizinischen Bildgebungsgeräten wie Magnetresonanztomographiesystemen (MRT) werden HF-Isolatoren verwendet, um die HF-Sender und -Empfänger vor Reflexionen zu schützen. Diese Isolatoren tragen dazu bei, die Stabilität und Genauigkeit der im Bildgebungsprozess verwendeten HF-Signale sicherzustellen, was zu hochwertigen medizinischen Bildern führt.

Darüber hinaus werden in einigen HF-basierten medizinischen Behandlungsgeräten, wie z. B. Radiofrequenzablationssystemen (RFA), HF-Isolatoren verwendet, um den Leistungsfluss zu steuern und die Stromversorgung und andere Komponenten vor Schäden durch Reflexionen zu schützen. Dies gewährleistet den sicheren und effektiven Betrieb der medizinischen Behandlungsgeräte.

6. Industrielle und wissenschaftliche Forschung

In der industriellen und wissenschaftlichen Forschung werden HF-Isolatoren in verschiedenen HF-bezogenen Experimenten und Anwendungen eingesetzt. Beispielsweise werden in Teilchenbeschleunigern HF-Isolatoren verwendet, um die HF-Leistungsverteilung zu steuern und die HF-Quellen vor Reflexionen zu schützen. Diese Isolatoren tragen dazu bei, den stabilen Betrieb des Beschleunigers sicherzustellen, der für die Durchführung von Experimenten in der Hochenergiephysik von entscheidender Bedeutung ist.

In industriellen HF-Heizanwendungen, wie etwa beim Kunststoffschweißen und in der Lebensmittelverarbeitung, werden HF-Isolatoren verwendet, um die HF-Generatoren vor den durch die Last verursachten Reflexionen zu schützen. Dies verbessert die Effizienz und Zuverlässigkeit des HF-Heizprozesses.

Als Lieferant von HF-Isolatoren wissen wir, wie wichtig diese Geräte für verschiedene Anwendungen sind. Unser Unternehmen bietet eine breite Palette hochwertiger HF-Isolatoren an, darunter26,5 GHz HF-Koaxialisolatoren,6-GHz-HF-Koaxialisolatoren, Und18-GHz-HF-Koaxialisolatoren. Unsere Produkte sind so konzipiert, dass sie die strengen Anforderungen verschiedener Branchen erfüllen und eine hervorragende Isolationsleistung, geringe Einfügungsdämpfung und hohe Belastbarkeit bieten.

Wenn Sie HF-Isolatoren für Ihre spezifische Anwendung benötigen, laden wir Sie ein, uns für die Beschaffung und weitere Gespräche zu kontaktieren. Unser Expertenteam steht Ihnen gerne mit professioneller Beratung und Lösungen für Ihre HF-Anforderungen zur Verfügung.

Referenzen

• Pozar, DM (2011). Mikrowellentechnik (4. Aufl.). Wiley.
• Collin, RE (1992). Grundlagen der Mikrowellentechnik (2. Aufl.). McGraw - Hill.
