Was sind die Schlüsselparameter von HF-Isolatoren?

Hallo! Als Lieferant von HF-Isolatoren bekomme ich in letzter Zeit viele Fragen zu den Schlüsselparametern dieser raffinierten Geräte. Deshalb dachte ich, ich würde mir ein paar Minuten Zeit nehmen, um es für Sie aufzuschlüsseln.

Beginnen wir mit den Grundlagen. Ein HF-Isolator ist ein Gerät mit zwei Anschlüssen, das den Durchgang von HF-Signalen in einer Richtung ermöglicht und sie in der Rückrichtung blockiert. Es ist wie eine Einbahnstraße für Hochfrequenzsignale. Diese Isolatoren sind in vielen HF-Systemen von entscheidender Bedeutung, da sie dazu beitragen, Signalreflexionen zu verhindern und empfindliche Geräte vor Schäden zu schützen.

Lassen Sie uns nun auf die wichtigsten Parameter eingehen, die Sie bei der Auswahl eines HF-Isolators berücksichtigen müssen.

Frequenzbereich

Der Frequenzbereich ist einer der wichtigsten Parameter eines HF-Isolators. Es bestimmt den Frequenzbereich, den der Isolator effektiv verarbeiten kann. Unterschiedliche Anwendungen erfordern unterschiedliche Frequenzbereiche. In einem mobilen Kommunikationssystem benötigen Sie beispielsweise möglicherweise einen Isolator, der im Bereich von 800 MHz bis 2,5 GHz arbeiten kann. Bei der Satellitenkommunikation könnte es hingegen um viel höhere Frequenzen gehen, etwa 20 GHz oder mehr.

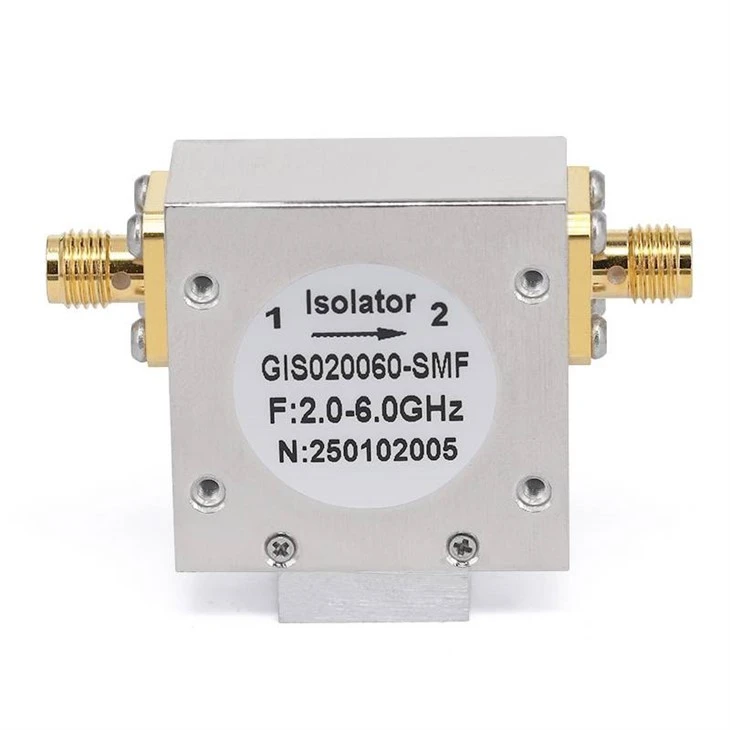

Wir bieten eine große Auswahl an HF-Isolatoren mit unterschiedlichen Frequenzbereichen. Zum Beispiel unsere26,5 GHz HF-Koaxialisolatorensind für die präzise Verarbeitung hochfrequenter Signale ausgelegt. Wenn Sie an einem Projekt arbeiten, das einen niedrigeren Frequenzbereich erfordert, ist unser6-GHz-HF-Koaxialisolatorenpasst vielleicht besser. Und für mittlere Frequenzen unser18-GHz-HF-Koaxialisolatorenkönnte die Lösung sein, nach der Sie suchen.

Einfügedämpfung

Einfügungsverlust ist ein weiterer kritischer Parameter. Dabei handelt es sich um die Signalleistung, die verloren geht, wenn das HF-Signal den Isolator passiert. In einer idealen Welt würden wir einen Einfügungsverlust von Null wollen, aber in der Realität gibt es immer einen gewissen Verlust. Eine geringere Einfügungsdämpfung bedeutet, dass mehr Signalleistung durch den Isolator übertragen wird, was im Allgemeinen besser für die Leistung Ihres Systems ist.

Typischerweise wird die Einfügungsdämpfung in Dezibel (dB) gemessen. Für die meisten Anwendungen gilt eine Einfügungsdämpfung von weniger als 0,5 dB als gut. In einigen Hochleistungssystemen benötigen Sie jedoch möglicherweise einen Isolator mit noch geringerer Einfügungsdämpfung, beispielsweise 0,2 dB oder weniger. Achten Sie bei der Auswahl eines Isolators darauf, die Einfügungsdämpfungsspezifikation zu überprüfen und diese mit Ihren Systemanforderungen zu vergleichen.

Isolierung

Die Isolation ist das Maß dafür, wie gut der Isolator das Signal in der Rückwärtsrichtung blockiert. Es wird auch in dB gemessen. Ein höherer Isolationswert bedeutet, dass der Isolator Signalreflexionen und Interferenzen besser verhindern kann.

Wenn ein Isolator beispielsweise eine Isolation von 20 dB aufweist, bedeutet dies, dass die Signalleistung in Rückwärtsrichtung im Vergleich zur Vorwärtsrichtung um den Faktor 100 reduziert ist. In vielen HF-Systemen ist eine Isolation von 20 – 30 dB ausreichend. Aber bei Anwendungen, bei denen ein hohes Risiko von Signalstörungen besteht, benötigen Sie möglicherweise einen Isolator mit noch höherer Isolation, beispielsweise 40 dB oder mehr.

Krafthandhabung

Die Belastbarkeit bezieht sich auf die maximale Menge an HF-Leistung, die der Isolator verarbeiten kann, ohne beschädigt zu werden. Dies ist ein wichtiger Parameter, insbesondere in Hochleistungs-HF-Systemen. Wenn Sie die Belastbarkeit des Isolators überschreiten, kann es zu Überhitzung, Leistungseinbußen oder sogar dauerhaften Schäden kommen.

Die Belastbarkeit eines Isolators hängt von mehreren Faktoren ab, darunter seinem Design, seinen Materialien und seinem Kühlmechanismus. Achten Sie bei der Auswahl eines Isolators darauf, einen zu wählen, dessen Belastbarkeit höher ist als die maximale Leistungsstufe in Ihrem System.

VSWR (Stehwellenverhältnis)

VSWR ist ein Maß dafür, wie gut der Isolator an die Impedanz des HF-Systems angepasst ist. Ein niedriges VSWR weist auf eine gute Impedanzanpassung hin, was bedeutet, dass mehr Signalleistung durch den Isolator übertragen und weniger zurückreflektiert wird.

Ein VSWR von 1:1 ist ideal, in der Praxis jedoch schwer zu erreichen. Die meisten HF-Isolatoren haben ein VSWR von etwa 1,2:1 bis 1,5:1. Ein höheres VSWR kann zu einer erhöhten Einfügungsdämpfung und Signalreflexionen führen, was die Leistung Ihres HF-Systems beeinträchtigen kann.

Temperaturbereich

Der Temperaturbereich ist der Temperaturbereich, in dem der Isolator effektiv arbeiten kann. Unterschiedliche Anwendungen haben unterschiedliche Temperaturanforderungen. Beispielsweise muss der Isolator bei Außenanwendungen möglicherweise in einem weiten Temperaturbereich von -40 °C bis +85 °C betrieben werden.

Achten Sie bei der Auswahl eines Isolators unbedingt auf die Spezifikation des Temperaturbereichs und stellen Sie sicher, dass er den Anforderungen Ihrer Anwendung entspricht. Einige Isolatoren sind für den Betrieb bei extremen Temperaturen ausgelegt, während andere eher für Innenräume oder kontrollierte Umgebungen geeignet sind.

Phasenverschiebung

Unter Phasenverschiebung versteht man die Änderung der Phase des HF-Signals beim Durchgang durch den Isolator. Bei manchen Anwendungen, etwa bei Phased-Array-Antennen, muss die Phasenverschiebung des Isolators sorgfältig kontrolliert werden. Eine stabile und vorhersehbare Phasenverschiebung ist wichtig für die Aufrechterhaltung des ordnungsgemäßen Betriebs des HF-Systems.

Die meisten HF-Isolatoren weisen eine relativ geringe Phasenverschiebung auf, die jedoch dennoch zu berücksichtigen ist, insbesondere bei Anwendungen, bei denen die Phasengenauigkeit von entscheidender Bedeutung ist.

Paketgröße und Montage

Auch die Gehäusegröße und die Montagemöglichkeiten des Isolators sind wichtige Überlegungen. Abhängig von Ihrer Anwendung benötigen Sie möglicherweise einen kleinen, kompakten Isolator, der sich problemlos in eine Leiterplatte (PCB) integrieren lässt. Oder Sie benötigen möglicherweise einen größeren Isolator mit einem speziellen Montagemechanismus für ein im Rack montiertes HF-System.

Wir bieten verschiedene Paketgrößen und Montagemöglichkeiten an, um den unterschiedlichen Bedürfnissen unserer Kunden gerecht zu werden. Ganz gleich, ob Sie einen oberflächenmontierten Isolator für eine Leiterplatte oder einen flanschmontierten Isolator für ein Racksystem benötigen, wir haben das Richtige für Sie.

Kosten

Nicht zuletzt sind die Kosten immer ein Faktor. Die Kosten eines HF-Isolators hängen von mehreren Faktoren ab, darunter seinen Leistungsparametern, seinem Frequenzbereich, seiner Belastbarkeit und seiner Marke. Während es wichtig ist, die beste Leistung für Ihr Geld zu bekommen, müssen Sie auch die Kosten mit Ihrem Budget in Einklang bringen.

Achten Sie beim Vergleich verschiedener Isolatoren unbedingt auf den Gesamtwert. Ein etwas teurerer Isolator mit besseren Leistungsparametern könnte Ihnen auf lange Sicht Geld sparen, da weniger zusätzliche Komponenten oder System-Upgrades erforderlich sind.

Da haben Sie es also – die Schlüsselparameter von HF-Isolatoren. Achten Sie bei der Auswahl eines HF-Isolators für Ihre Anwendung darauf, diese Parameter sorgfältig zu berücksichtigen und denjenigen auszuwählen, der Ihren Anforderungen am besten entspricht.

Wenn Sie immer noch nicht sicher sind, welcher HF-Isolator für Sie der richtige ist, oder wenn Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die perfekte Lösung für Ihr HF-System zu finden. Egal, ob Sie ein kleines Startup oder ein großes Unternehmen sind, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen. Kontaktieren Sie uns noch heute, um den Beschaffungsprozess zu starten und lassen Sie uns gemeinsam daran arbeiten, Ihr HF-System auf die nächste Stufe zu bringen!

Referenzen

• Pozar, DM (2011). Mikrowellentechnik (4. Aufl.). Wiley.
• Collin, RE (2001). Grundlagen der Mikrowellentechnik (2. Aufl.). Wiley.
