Was sind die wichtigsten Leistungsparameter von HF -Verstärkern?

HF -Verstärker sind entscheidende Komponenten in einer Vielzahl von drahtlosen Kommunikationssystemen, Radarsystemen und anderen HF -Anwendungen. Als Lieferant von HF -Verstärkern ist das Verständnis der wichtigsten Leistungsparameter von HF -Verstärkern für die Bereitstellung hochwertiger Produkte und die Erfüllung der unterschiedlichen Bedürfnisse unserer Kunden von wesentlicher Bedeutung. In diesem Blog werden wir die Hauptleistungsparameter untersuchen, die die Eigenschaften und Funktionen von HF -Verstärkern definieren.

Gewinnen

Der Gewinn ist vielleicht der grundlegendste Parameter eines HF -Verstärkers. Es repräsentiert das Verhältnis der Ausgangsleistung zur Eingangsleistung des Verstärkers. Der Gewinn wird normalerweise in Dezibel (DB) ausgedrückt. Eine höhere Verstärkung bedeutet, dass der Verstärker die Leistung des Eingangssignals effektiver erhöhen kann. Wenn beispielsweise ein Verstärker einen Verstärkung von 20 dB aufweist, bedeutet dies, dass die Ausgangsleistung 100 -mal größer ist als die Eingangsleistung (da (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})) und wenn (g = 20) db, (p_ {Out}/p_ {{in} = 10^{{{10)).

Die Verstärkung eines HF -Verstärkers ist über alle Frequenzen nicht konstant. Es hat typischerweise eine frequenzabhängige Reaktion, die durch die Verstärkungsfrequenzkurve beschrieben wird. Die Bandbreite des Verstärkers ist der Frequenzbereich, über den die Verstärkung innerhalb eines bestimmten Werts bleibt, normalerweise innerhalb von 3 dB der maximalen Verstärkung. Ein breiter Bandbreitenverstärker ist in Anwendungen wünschenswert, bei denen ein großer Frequenzbereich verstärkt werden muss, z. B. in Breitbandkommunikationssystemen.

Rauschfigur

Die Rauschfigur ist ein weiterer kritischer Parameter für HF -Verstärker, insbesondere in Anwendungen, bei denen das Signal -zu -Rausch -Verhältnis (SNR) von größter Bedeutung ist. Die Rauschfigur eines Verstärkers ist definiert als das Verhältnis des Eingangs -SNR zum Ausgangs -SNR. Es quantifiziert, wie stark der Verstärker den SNR des Eingangssignals abbumkt. Eine niedrigere Rauschfigur zeigt an, dass der Verstärker dem Signal weniger Rauschen hinzufügt.

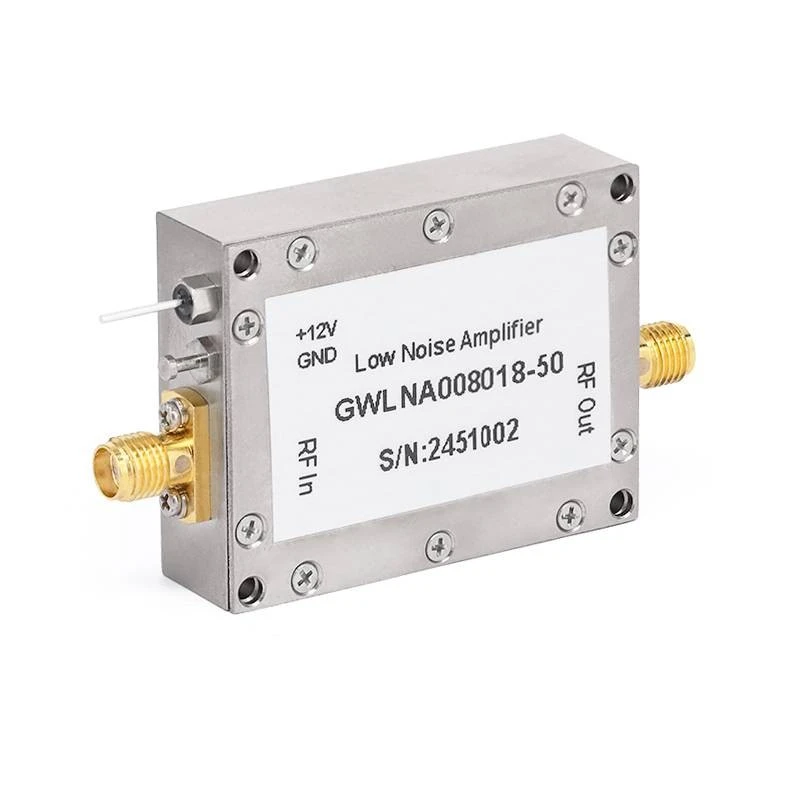

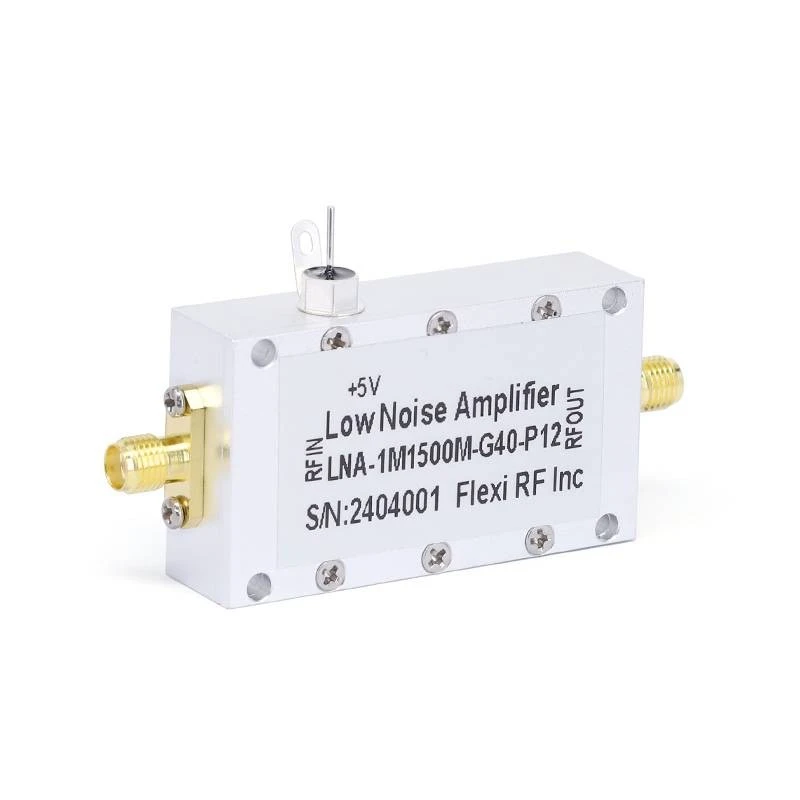

In vielen HF -Systemen wie Empfängern in drahtloser Kommunikation und Radarsystemen ist der Front -End -Verstärker häufig aNiedriger Geräuschverstärker(LNA). LNAs sind so ausgelegt, dass sie sehr niedrige Rauschfiguren haben, typischerweise im Bereich von 1 bis 3 dB. Durch die Verwendung einer LNA am vorderen Ende kann die Gesamtgeräuschleistung des Systems erheblich verbessert werden, was eine bessere Erkennung und Empfang von schwachen Signalen ermöglicht.

Ausgangsleistung

Die Ausgangsleistung eines HF -Verstärkers ist der Leistungsniveau, den der Verstärker für die Last liefern kann. Es gibt mehrere wichtige Ausgangsleistungspezifikationen, einschließlich der Sättigungsausgangsleistung ((P_ {SAT})) und des 1 -DB -Komprimierungspunkts ((P_ {1DB})).

Die Sättigungsleistung ist die maximale Ausgangsleistung, die der Verstärker erzeugen kann. Über diesen Punkt hinaus führt die Erhöhung der Eingangsleistung nicht zu einer proportionalen Erhöhung der Ausgangsleistung, und der Verstärker tritt in den Sättigungsbereich ein, in dem die Verstärkung erheblich abnimmt.

Der 1 -dB -Komprimierungspunkt ist der Ausgangsleistungspegel, bei dem die Verstärkung des Verstärkers um 1 dB aus seinem linearen Verstärkungswert sinkt. Es ist eine wichtige Spezifikation, da es den Beginn der Nicht -Linearität im Verstärker anzeigt. In vielen Anwendungen werden Verstärker unterhalb der (P_ {1DB}) betrieben, um den linearen Betrieb zu gewährleisten und die Verzerrung des Signals zu minimieren.

Linearität

Die Linearität ist ein Maß dafür, wie gut ein Verstärker ein Signal ohne Verzerrung verstärken kann. Die Nicht -Linearität in einem Verstärker kann eine Intermodulationsverzerrung (IMD) verursachen, was zur Erzeugung zusätzlicher Frequenzkomponenten führt, die im ursprünglichen Eingangssignal nicht vorhanden sind. Diese unerwünschten Frequenzkomponenten können andere Signale im System beeinträchtigen und die Gesamtleistung abbauen.

Zwei wichtige Parameter zur Messung der Linearität sind der dritte Abfangpunkt (IP3) und der zweite Abfangpunkt (IP2). Der IP3 ist ein theoretischer Punkt, an dem sich die dritte Intermodulationsprodukte in der dritten Bestellung mit der grundlegenden Ausgangsleistung in einem Diagramm der Ausgangsleistung gegenüber Eingangsleistung überschneiden. Ein höherer IP3 -Wert zeigt eine bessere Linearität und eine niedrigere IMD an. In ähnlicher Weise hängt der IP2 mit den zweiten Reihenfolge Intermodulationsprodukten zusammen.

Eingangs- und Ausgangsimpedanz

Die Eingangs- und Ausgangsimpedanz eines HF -Verstärkers sind wichtig für die ordnungsgemäße Übereinstimmung mit der Quelle bzw. der Last. Die Impedanzübereinstimmung ist entscheidend, um eine maximale Leistung zwischen dem Verstärker und den angeschlossenen Komponenten zu gewährleisten.

In den meisten HF -Systemen beträgt die Standardimpedanz 50 Ohm. Ein Verstärker mit einer Eingangsimpedanz von 50 Ohm kann leicht mit einer 50 -Ohm -Quelle angeschlossen werden, z. In ähnlicher Weise ermöglicht eine Ausgangsimpedanz von 50 Ohm eine effiziente Stromübertragung auf eine 50 -Ohm -Last, wie z. B. eine Antenne oder eine andere HF -Komponente.

Effizienz von Stromversorgung (PAE)

Effizienz von Stromversorgung ist ein Maß dafür, wie effizient ein HF -Verstärker Gleichstrom in die HF -Ausgangsleistung umwandelt. Es ist definiert als das Verhältnis der HF -Ausgangsleistung abzüglich der HF -Eingangsleistung zur DC -Leistung, die vom Verstärker verbraucht wird.

PAE ist eine wichtige Überlegung, insbesondere bei batteriebetriebenen HF -Systemen oder in Anwendungen, bei denen der Stromverbrauch minimiert werden muss. Hoch -Effizienzverstärker können den Gesamtstromverbrauch des Systems verringern, die Akkulaufzeit verlängern und auch die Anforderungen an die Wärmeabteilung verringern. In mobilen Kommunikationsgeräten sind beispielsweise Stromverstärker mit hohem PAE unerlässlich, um die Batterieleistung zu verbessern und die thermische Belastung des Geräts zu verringern.

Flachheit gewinnen

Gain Flatness bezieht sich auf die Variation des Gewinns über ein bestimmtes Frequenzband. Ein Verstärker mit einer guten Gewinnflatheit hat eine relativ konstante Verstärkung über den Betriebsfrequenzbereich. Dies ist wichtig in Anwendungen, bei denen eine einheitliche Verstärkung des Signals erforderlich ist, z. B. in Breitbandkommunikationssystemen sowie in Test- und Messgeräten.

Die Verstärkungsflatheit wird normalerweise als maximale Abweichung der Verstärkung von ihrem Durchschnittswert innerhalb des angegebenen Frequenzbandes angegeben. Eine Gewinn -Flat -Spezifikation von ± 0,5 dB bedeutet beispielsweise, dass die Verstärkung des Verstärkers über den gesamten Betriebsfrequenzbereich nicht mehr als 0,5 dB von seinem durchschnittlichen Verstärkungswert abweicht.

Phasenrauschen

Phasenrauschen ist ein Maß für die Kurzzeitfrequenzstabilität eines HF -Verstärkers. Es wird durch zufällige Schwankungen in der Phase des Ausgangssignals verursacht. Phase -Rauschen kann die Leistung von HF -Systemen abbauen, insbesondere in Anwendungen wie Frequenzsynthese, Radar und Kommunikationssystemen, die auf genaue Häufigkeits- und Phaseninformationen beruhen.

Bei Frequenz -Synthesizer -Anwendungen ist ein niedriges Phasenrauschen erforderlich, um stabile und reine Frequenzsignale zu erzeugen. Ein hohes Phasenrauschen kann zu einer spektralen Ausbreitung des Signals führen, was zu Störungen mit anderen Signalen des Systems führen und die Gesamtleistung des Kommunikations- oder Radarsystems verringern kann.

Isolierung

Die Isolierung ist ein Parameter, der den Grad der elektrischen Trennung zwischen verschiedenen Ports eines HF -Verstärkers wie den Eingangs- und Ausgangsports misst. Eine gute Isolation zwischen Eingangs- und Ausgangsports ist wichtig, um Rückkopplung und Selbstzündung im Verstärker zu verhindern.

In mehrstufigen Verstärkern oder in Verstärkern mit mehreren Eingangs- und Ausgangsports ist eine hohe Isolation erforderlich, um sicherzustellen, dass die Signale an verschiedenen Ports nicht miteinander stören. Die Isolation wird normalerweise in Dezibel exprimiert, und ein höherer Isolationswert zeigt eine bessere elektrische Trennung zwischen den Ports an.

Temperaturstabilität

Die Leistung von HF -Verstärkern kann durch Temperaturschwankungen beeinflusst werden. Die Temperaturstabilität ist ein Maß dafür, wie gut der Verstärker seine Leistungsparameter wie Verstärkung, Rauschfigur und Ausgangsleistung über einen weiten Temperaturbereich beibehält.

In vielen Anwendungen sind HF -Verstärker erforderlich, um unter harten Umgebungsbedingungen zu arbeiten, bei denen die Temperatur erheblich variieren kann. Verstärker mit guter Temperaturstabilität sind so ausgelegt, dass sie die Temperatur -abhängigen Änderungen ihrer Leistung kompensieren und einen zuverlässigen Betrieb über den gesamten Temperaturbereich sicherstellen.

Abschluss

Als HF -Verstärker -Lieferanten verstehen wir die Bedeutung dieser wichtigen Leistungsparameter für die Erfüllung der unterschiedlichen Bedürfnisse unserer Kunden. Durch sorgfältiges Design und Herstellung von Verstärkern mit optimierter Leistung in Bezug auf Verstärkung, Rauschbildung, Ausgangsleistung, Linearität und andere Parameter können wir hochwertige HF -Verstärker für eine Vielzahl von Anwendungen bereitstellen.
