Was ist der Unterschied bei den Steckverbinderlasten für Niederspannungs- und Hochspannungsanwendungen?

Als erfahrener Anbieter von Steckverbinderlasten habe ich die erheblichen Unterschiede in den Anforderungen zwischen Niederspannungs- und Hochspannungsanwendungen aus erster Hand miterlebt. Diese Unterschiede sind nicht nur für das Verständnis der technischen Aspekte von entscheidender Bedeutung, sondern auch für die Gewährleistung der Sicherheit und Effizienz elektrischer Systeme. In diesem Blog werde ich mich mit den wichtigsten Unterschieden bei den Steckverbinderlasten für Niederspannungs- und Hochspannungsanwendungen befassen.

Elektrische Eigenschaften

Einer der grundlegendsten Unterschiede liegt in den elektrischen Eigenschaften. Niederspannungsanwendungen arbeiten typischerweise mit Spannungen unter 1000 Volt. Diese Systeme sind häufig in der Unterhaltungselektronik, der Automobilelektronik und einigen industriellen Steuerungssystemen zu finden. Durch die geringere Spannung ist die elektrische Belastung der Steckverbinder relativ gering. Dadurch sind die Isolationsanforderungen für Niederspannungs-Anschlusslasten weniger streng.

Bei einem Smartphone-Ladegerät, bei dem es sich um eine Niederspannungsanwendung handelt, muss der Stecker beispielsweise nur wenige Volt verarbeiten (normalerweise 5 Volt oder weniger). Die im Steckverbinder verwendeten Isoliermaterialien können relativ dünn und leicht sein. Dies ermöglicht kleinere und kompaktere Steckverbinderdesigns, die sich ideal für die platzbeschränkte Umgebung der Unterhaltungselektronik eignen.

Andererseits arbeiten Hochspannungsanwendungen mit Spannungen deutlich über 1000 Volt. Stromübertragungs- und -verteilungssysteme, Hochenergiephysikexperimente und einige industrielle Prozesse sind typische Hochspannungsanwendungen. Durch die hohe Spannung entsteht eine deutlich höhere elektrische Belastung der Steckverbinder. Bei Hochspannungssteckverbindern ist die Isolierung von größter Bedeutung. Um elektrische Durchschläge und Lichtbögen zu verhindern, sind dicke und hochwertige Isoliermaterialien erforderlich.

In einer Hochspannungsübertragungsleitung müssen die Steckverbinder beispielsweise Tausenden von Volt standhalten. Um die Sicherheit und Zuverlässigkeit der Verbindung zu gewährleisten, werden spezielle Isoliermaterialien wie Porzellan oder Silikonkautschuk verwendet. Bei der Konstruktion von Hochspannungssteckverbindern müssen auch Faktoren wie die Kriechstrecke (die kürzeste Entfernung entlang der Oberfläche der Isolierung zwischen zwei leitenden Teilen) und die Luftstrecke (die kürzeste Entfernung durch die Luft zwischen zwei leitenden Teilen) berücksichtigt werden.

Belastbarkeit

Die Belastbarkeit ist ein weiterer wesentlicher Unterschied zwischen Niederspannungs- und Hochspannungs-Steckverbinderlasten. Die Leistung (P) wird als Produkt aus Spannung (V) und Strom (I) berechnet, dh P = V×I. Da bei Niederspannungsanwendungen die Spannung niedrig ist, kann ein relativ hoher Strom erforderlich sein, um einen bestimmten Leistungspegel zu erreichen.

Beispielsweise würde in einem 12-Volt-Bordnetz eines Kraftfahrzeugs zur Stromversorgung eines 120-Watt-Geräts ein Strom von 10 Ampere benötigt werden (I = P/V = 120 W/12 V). Niederspannungs-Anschlusslasten müssen so ausgelegt sein, dass sie diese relativ hohen Ströme ohne Überhitzung verarbeiten können. Dies erfordert häufig größere Querschnittsflächen der leitenden Teile im Steckverbinder, um den Widerstand zu verringern und Leistungsverluste zu minimieren.

Bei Hochspannungsanwendungen ist die Spannung hoch, sodass der Strom bei gleicher Leistung relativ niedrig sein kann. Stellen Sie sich eine Hochspannungsübertragungsleitung vor, die mit 100.000 Volt betrieben wird. Um 100 Megawatt Leistung zu übertragen, würde der Strom nur 1000 Ampere betragen (I = P/V = 100.000.000 W/100.000 V). Hochspannungssteckverbinderlasten sind eher für Hochspannungsbelastungen als für hohe Ströme ausgelegt. Dennoch müssen sie in der Lage sein, den Strom sicher und ohne nennenswerte Leistungsverluste zu leiten.

Umwelt- und Sicherheitsaspekte

Umwelt- und Sicherheitsaspekte variieren auch zwischen Niederspannungs- und Hochspannungsanwendungen. Lasten von Niederspannungssteckverbindern reagieren im Allgemeinen weniger empfindlich auf Umgebungsfaktoren. Sie können oft in einem breiten Temperatur-, Feuchtigkeits- und Staubbereich betrieben werden. In manchen Fällen, beispielsweise im Automobil- oder Industriebereich, müssen sie jedoch dennoch vor Feuchtigkeit, Vibration und mechanischer Beanspruchung geschützt werden.

Hochspannungssteckverbinder erfordern dagegen einen viel strengeren Umweltschutz. Die hohe Spannung macht sie anfälliger für Umweltfaktoren wie Feuchtigkeit, Verschmutzung und Temperaturschwankungen. Beispielsweise müssen in einem Hochspannungs-Umspannwerk in einem Küstengebiet die Anschlüsse vor Salzwasserkorrosion geschützt werden. Um die langfristige Zuverlässigkeit von Hochspannungssteckverbindern zu gewährleisten, werden häufig spezielle Beschichtungen und Gehäuse verwendet.

Sicherheit ist auch bei Hochspannungsanwendungen ein wichtiges Anliegen. Elektrische Hochspannungssysteme bergen ein erhebliches Stromschlag- und Brandrisiko. Daher müssen Hochspannungssteckverbinderlasten mit mehreren Sicherheitsfunktionen ausgestattet sein. Dazu können Verriegelungen gehören, um einen unbeabsichtigten Kontakt mit stromführenden Teilen zu verhindern, Erdungsmaßnahmen zur sicheren Ableitung von Fehlerströmen und Warnschilder, um das Personal auf die Hochspannungsgefahr aufmerksam zu machen.

Steckverbinderdesign und -konfiguration

Das Design und die Konfiguration von Steckverbinderlasten sind auf die spezifischen Anforderungen von Niederspannungs- und Hochspannungsanwendungen zugeschnitten. Niederspannungssteckverbinder sind häufig für eine einfache Installation und Entfernung ausgelegt. Sie können über einfache Verriegelungsmechanismen oder Schnappverschlüsse verfügen. Auch Größe und Form der Niederspannungssteckverbinder sind für die Anwendung optimiert. Beispielsweise werden in der Unterhaltungselektronik kleine und leichte Steckverbinder bevorzugt, um Platz zu sparen und das Gesamtgewicht des Geräts zu reduzieren.

Bei Hochspannungsanwendungen ist das Steckverbinderdesign komplexer. Hochspannungssteckverbinder müssen so konstruiert sein, dass elektrische Feldkonzentrationen minimiert werden, die zu Stromausfällen führen können. Sie haben oft spezielle Formen und Geometrien, um das elektrische Feld gleichmäßig zu verteilen. Die Steckverbinder müssen außerdem sicher befestigt sein, um Bewegungen oder Trennungen unter Hochspannungs- und Belastungsbedingungen zu verhindern.

Unser Produktsortiment

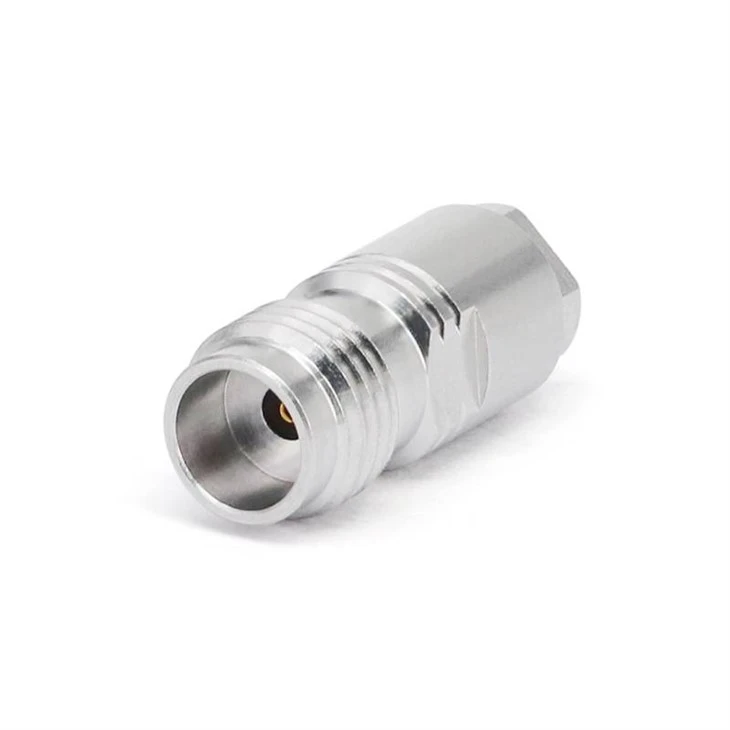

Als führender Anbieter von Steckverbinderlasten bieten wir eine breite Palette von Produkten an, die sowohl für Niederspannungs- als auch für Hochspannungsanwendungen geeignet sind. Unser3,5 mm HF-Lastensind ideal für Niederspannungs-HF-Anwendungen. Sie sind so konzipiert, dass sie eine hervorragende elektrische Leistung und Zuverlässigkeit in einem kompakten Paket bieten. Unser1,85 mm HF-Lasteneignen sich für Hochfrequenz- und Niederspannungsanwendungen und bieten eine hochpräzise Leistung. Für Hochspannungsanwendungen sind unsere2,4 mm HF-Lastensind so konzipiert, dass sie Hochspannungsbelastungen standhalten und gleichzeitig hervorragende elektrische Eigenschaften beibehalten.

Abschluss

Zusammenfassend lässt sich sagen, dass die Unterschiede bei den Steckverbinderlasten für Niederspannungs- und Hochspannungsanwendungen erheblich sind. Diese Unterschiede betreffen elektrische Eigenschaften, Belastbarkeit, Umwelt- und Sicherheitsaspekte sowie das Steckverbinderdesign. Das Verständnis dieser Unterschiede ist entscheidend für die Auswahl der richtigen Anschlusslasten für eine bestimmte Anwendung.

Wenn Sie auf der Suche nach hochwertigen Steckverbinderlasten sind, sei es für Niederspannungs- oder Hochspannungsanwendungen, sind wir für Sie da. Unser Expertenteam kann Ihnen die technische Unterstützung und Anleitung bieten, die Sie benötigen, um die beste Wahl für Ihr Projekt zu treffen. Kontaktieren Sie uns noch heute, um ein Beschaffungsgespräch zu beginnen und die perfekten Anschlusslasten für Ihre Anforderungen zu finden.

Referenzen

• Grover, FW (1946). Induktivitätsberechnungen: Arbeitsformeln und Tabellen. Dover-Veröffentlichungen.
• Kraus, JD, & Carver, KR (1973). Elektromagnetik. McGraw - Hill.
• Neher, JH & McGrath, MH (1957). Berechnung der Temperaturerhöhung und Belastbarkeit von Kabelsystemen. AIEE-Transaktionen.
