Was ist der Frequenzbereich von HF-Lasten?

Im Bereich der Hochfrequenztechnik (HF) spielen HF-Lasten eine entscheidende Rolle. Als engagierter Lieferant von HF-Lasten hatte ich das Privileg, tief in die Feinheiten dieser Komponenten einzutauchen, insbesondere wenn es um ihre Frequenzbereiche geht. Das Verständnis des Frequenzbereichs von HF-Lasten ist für verschiedene Anwendungen, von der Telekommunikation bis zur Luft- und Raumfahrt, von entscheidender Bedeutung. In diesem Blog werde ich die Frequenzbereiche verschiedener Arten von HF-Lasten und ihre Bedeutung in modernen HF-Systemen untersuchen.

Die Grundlagen von HF-Lasten

Bevor wir uns mit den Frequenzbereichen befassen, wollen wir kurz verstehen, was HF-Lasten sind. HF-Lasten sind passive Komponenten, die HF-Energie absorbieren, ohne sie zurück in das System zu reflektieren. Sie werden zum Abschluss von Übertragungsleitungen, als Ersatzlasten für Tests und in einer Vielzahl anderer Anwendungen verwendet, bei denen eine kontrollierte Absorption von HF-Leistung erforderlich ist.

Bedeutung des Frequenzbereichs

Der Frequenzbereich einer HF-Last bestimmt ihre Anwendbarkeit in verschiedenen HF-Systemen. Verschiedene Anwendungen arbeiten mit unterschiedlichen Frequenzen und die Verwendung einer HF-Last mit einem geeigneten Frequenzbereich ist für eine optimale Leistung von entscheidender Bedeutung. Beispielsweise muss eine Last, die in einer Mobilfunkbasisstation verwendet wird, die vom Mobilfunknetz genutzten Frequenzbänder abdecken, während eine Last, die in einem Satellitenkommunikationssystem verwendet wird, bei viel höheren Frequenzen arbeiten muss.

Gängige Arten von HF-Lasten und ihre Frequenzbereiche

N HF-Lasten

N HF-Lastenwerden aufgrund ihres robusten Designs und des relativ großen Frequenzbereichs häufig in vielen HF-Anwendungen eingesetzt. Diese Lasten decken typischerweise Frequenzen von Gleichstrom (0 Hz) bis 18 GHz ab. Der N-Stecker, der üblicherweise bei diesen Lasten verwendet wird, ist für seine Haltbarkeit und seine Fähigkeit, hohe Leistungspegel zu bewältigen, bekannt. Dadurch eignen sich N-HF-Lasten für Anwendungen wie Radarsysteme, Basisstationen für drahtlose Kommunikation sowie Test- und Messgeräte.

Der große Frequenzbereich von N-HF-Lasten ermöglicht den Einsatz in einer Vielzahl von Systemen, die mit unterschiedlichen Frequenzen arbeiten. In einem Radarsystem kann die Last beispielsweise dazu verwendet werden, die Übertragungsleitung abzuschließen und unerwünschte HF-Energie zu absorbieren. In einer Basisstation für drahtlose Kommunikation kann es zum Testen der Leistung des HF-Systems verwendet werden.

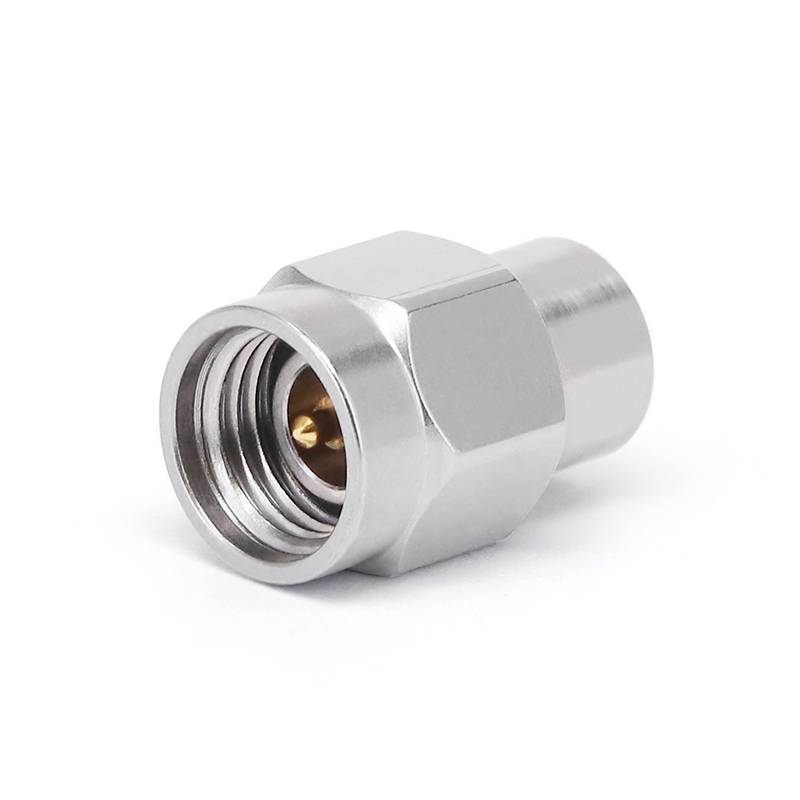

3,5 mm HF-Lasten

3,5 mm HF-Lastensind für Hochfrequenzanwendungen konzipiert. Sie bieten eine hervorragende Leistung im Frequenzbereich von DC bis 34 GHz. Der 3,5-mm-Stecker ist ein Präzisionsstecker, der eine geringe Einfügungsdämpfung und eine hohe Rückflussdämpfung bietet und sich daher ideal für Anwendungen eignet, bei denen Hochfrequenzgenauigkeit erforderlich ist.

Diese Lasten werden häufig in Mikrowellen- und Millimeterwellensystemen verwendet, beispielsweise in der Satellitenkommunikation, Hochgeschwindigkeitsdatenübertragung und Mikrowellentestgeräten. In der Satellitenkommunikation ermöglicht der Hochfrequenzbereich von 3,5-mm-HF-Lasten die Bewältigung der für den Satelliten-Uplink und -Downlink verwendeten Frequenzen. Bei der Hochgeschwindigkeits-Datenübertragung können sie zum Abschluss der Übertragungsleitungen und zur Gewährleistung der Signalintegrität verwendet werden.

SMA-HF-Lasten

SMA-HF-Lastensind aufgrund ihrer kompakten Größe und breiten Verfügbarkeit eine der beliebtesten Arten von HF-Lasten. Sie decken typischerweise Frequenzen von DC bis 18 GHz ab. Der SMA-Stecker ist ein kleiner Stecker, der häufig in HF- und Mikrowellenschaltungen verwendet wird.

SMA-HF-Lasten werden in einer Vielzahl von Anwendungen eingesetzt, darunter drahtlose Geräte, HF-Module sowie Test- und Messaufbauten. In drahtlosen Geräten wie Smartphones und WLAN-Routern können SMA-HF-Lasten verwendet werden, um die HF-Ports zu terminieren und Signalreflexionen zu verhindern. In Test- und Messaufbauten können damit unterschiedliche Lastzustände simuliert und die Leistungsfähigkeit von HF-Komponenten getestet werden.

Faktoren, die den Frequenzbereich beeinflussen

Mehrere Faktoren können den Frequenzbereich einer HF-Last beeinflussen. Einer der Hauptfaktoren ist die Gestaltung der Last selbst. Die verwendeten Materialien, die Geometrie der Last und die Art des Steckers spielen eine Rolle bei der Bestimmung des Frequenzgangs. Beispielsweise weist eine Last mit einem präziseren Steckerdesign im Allgemeinen einen besseren Frequenzgang bei höheren Frequenzen auf.

Ein weiterer Faktor ist der Herstellungsprozess. Hochwertige Herstellungsprozesse können sicherstellen, dass die Last über ihren gesamten Frequenzbereich hinweg eine konstante Leistung aufweist. Jegliche Variationen im Herstellungsprozess können zu Abweichungen im Frequenzgang führen, die sich auf die Leistung des HF-Systems auswirken können.

Bedeutung der Wahl des richtigen Frequenzbereichs

Die Wahl des richtigen Frequenzbereichs für eine HF-Last ist entscheidend für die Gesamtleistung des HF-Systems. Wenn der Frequenzbereich der Last zu eng ist, ist sie möglicherweise nicht in der Lage, die im System verwendeten Frequenzen zu verarbeiten, was zu Signalreflexionen und schlechter Leistung führt. Wenn andererseits der Frequenzbereich zu breit ist, kann es sein, dass bei den spezifischen interessierenden Frequenzen nicht die optimale Leistung erzielt wird.

Wenn beispielsweise eine Last mit einem Frequenzbereich von 0 bis 10 GHz in einem System verwendet wird, das mit 20 GHz arbeitet, kann die Last die HF-Energie nicht effektiv absorbieren und es kommt zu erheblichen Signalreflexionen. Dies kann zu Störungen, verringerter Signalstärke und einer allgemeinen Verschlechterung der Systemleistung führen.

Anpassen von HF-Lasten für bestimmte Frequenzbereiche

Als Anbieter von HF-Lasten wissen wir, dass verschiedene Kunden möglicherweise spezifische Anforderungen an den Frequenzbereich ihrer HF-Lasten haben. Aus diesem Grund bieten wir maßgeschneiderte HF-Lasten an, um diesen einzigartigen Anforderungen gerecht zu werden. Unser Expertenteam kann mit Kunden zusammenarbeiten, um HF-Lasten mit genau dem Frequenzbereich zu entwickeln und herzustellen, der für ihre Anwendungen erforderlich ist.

Ob es sich um eine Last für ein spezielles Radarsystem handelt, das auf einer bestimmten Frequenz arbeitet, oder um eine Last für ein Hochgeschwindigkeits-Datenübertragungssystem, wir verfügen über das Fachwissen und die Ressourcen, um hochwertige HF-Lasten mit dem gewünschten Frequenzbereich zu liefern.

Abschluss

Zusammenfassend lässt sich sagen, dass der Frequenzbereich von HF-Lasten ein kritischer Parameter ist, der ihre Anwendbarkeit in verschiedenen HF-Systemen bestimmt. Verschiedene Arten von HF-Lasten, wie z. B. N-HF-Lasten, 3,5-mm-HF-Lasten und SMA-HF-Lasten, verfügen über unterschiedliche Frequenzbereiche, um für verschiedene Anwendungen geeignet zu sein. Für eine optimale Leistung ist es wichtig, die Anforderungen an den Frequenzbereich Ihres HF-Systems zu verstehen und die richtige Last auszuwählen.

Wenn Sie auf dem Markt für HF-Lasten sind und Hilfe bei der Auswahl des richtigen Frequenzbereichs für Ihre Anwendung benötigen oder spezielle Anforderungen an maßgeschneiderte HF-Lasten haben, zögern Sie bitte nicht, uns zu kontaktieren. Unser Expertenteam hilft Ihnen gerne dabei, die perfekte HF-Lastlösung für Ihre Anforderungen zu finden.
