So wählen Sie HF -Kabelbaugruppe
Eine Nachricht hinterlassen

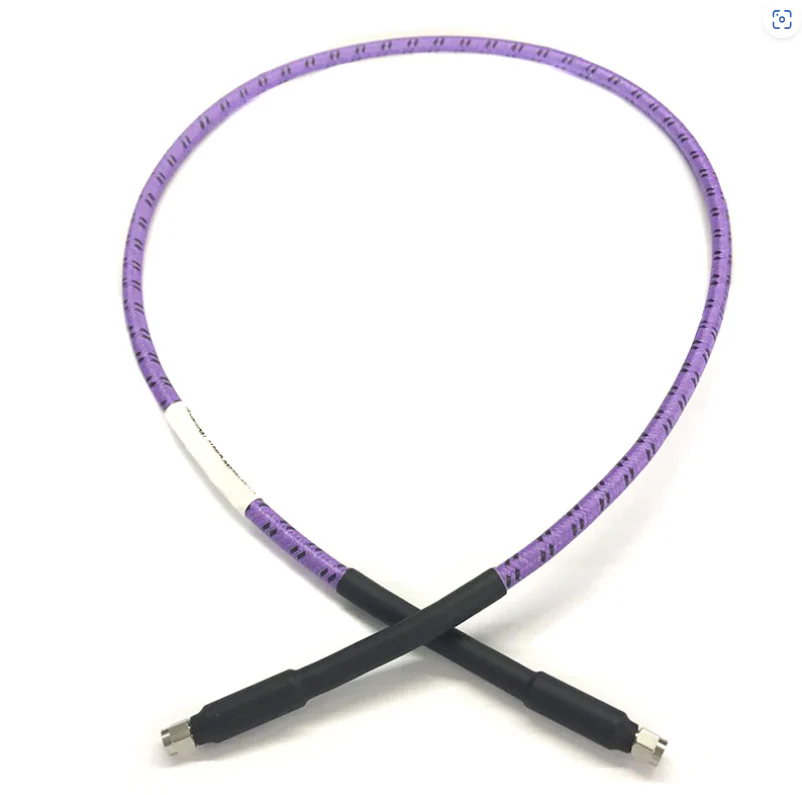

Die Auswahl der richtigen HF-Kabelbaugruppe ist entscheidend, um eine zuverlässige Signalübertragung in Feldern wie Telekommunikation, Radar, Test und Messung, Luft- und Raumfahrt und industrielle Systeme zu gewährleisten.
1. klären Sie die Anwendungsanforderungen und -szenarien
Test und Messung: Häufige Biegung, wiederholte Verbindungen und hohe Voraussetzungen (E . g ., Laborausrüstung, Oszilloskope) .
Feste Installation: Langzeitstabilität und geringe Wartungsbedürfnisse .
Harte Umgebungen: Exposition gegenüber extremen Temperaturen, Luftfeuchtigkeit, Vibration oder Chemikalien (E . G ., Outdoor Towers, Aerospace, Industrial Machinery) .}
Hochmobilitätssysteme: Flexibilität und Haltbarkeit in beweglichen Zuständen (e . g ., Drohnen, Roboter, tragbare Geräte) .
2. Bewerten Sie die wichtigsten elektrischen Leistungsparameter der elektrischen Leistung
A . Frequenzbereich
HF -Kabel haben eine maximale Betriebsfrequenz, über die der Signalverlust (Abschwächung) stark zunimmt. . Stellen Sie sicher, dass die Nennfrequenz des Kabels den Betriebsbereich Ihres Systems abdeckt:
Niedrige Frequenz (weniger oder gleich 6 GHz): RG 58, RG316 (häufig in der Unterhaltungselektronik) .
Medium Frequenz (6–26 GHz): .086, .141 semi-flexible und semi-rigid-Kabel .
Hochfrequenz (26–40 GHz): Ultra-Low-Verlustamplitude und phasenstabile Koaxialkabel (E . G ., für Satellitenkommunikation, Radar) .
Ultra-hohe Frequenz (40–110 GHz): Ultra-Low-Verlustamplitude und phasenstabile Koaxialkabel (Millimeter-Wellensysteme) .
B . Dämpfung (Signalverlust)
Dämpfung (db/ft) misst den Signalverlust über den Abstand und steigt mit der Frequenz . für die Langstreckenübertragung an.
C . Impedanz -Matching
Impedance Mismatch verursacht Signalreflexion, reduziert die Effizienz und erzeugt Interferenz . stimmen mit der Impedanz des Kabels an Ihr System überein:
Die meisten RF -Systeme (E . G ., Militär, Telekommunikation, Testausrüstung): 50 .
Video / Kabel -TV -Systeme: 75 ω .
Vermeiden Sie Mischimpedanzen (e . g ., 50 Ω -Kabel mit 75 Ω -Anschlüssen) .
D . Power -Handling -Kapazität
Das Kabel muss der Leistung des Systems (Durchschnitts- und Spitzenleistung) standhalten, um eine Überhitzung oder Aufschlüsselung zu vermeiden. . Schlüsselfaktoren:
Durchschnittskraft: Continuous Power (E . G ., 100W in Basisstationen) .
Peak Power: Short-Pulse Power (E . G ., Kilowatt-Level in Radar) .
In High-Temperature-Umgebungen (e . g ., 20% Reduktion bei 60 Grad) .
E . Phasenstabilität
In phasensensitiven Systemen, wie z. B. solchen mit Differentialsignalen, minimieren Sie die durch Temperaturänderungen verursachte Phasendrift oder die Biegung . Wählen Sie Kabel mit stabilen Amplituden- und Phasenmerkmalen ..
3. Bewerten Sie die mechanischen Eigenschaften
A . Flexibilität
Hohe Flexibilität: Verwenden Sie flexible Kabel für Szenarien, die häufiges Biegen erfordern (E . g ., Test -Leads) .
Niedrige Flexibilität: Verwenden Sie für feste Anlagen, die eine Stabilität benötigen, halbweiche (solide Kupfer-Außenleiter) oder halbflexible Kabel .
B . Haltbarkeit
Biegeradius: Stellen Sie sicher, dass das Kabel dem Mindestbiegeradius ohne Leistungsverschlechterung standhalten kann
Wear Resistenz: Verwenden Sie Kabel mit robusten Scheiden (E . G ., Edelstahl Nylon geflochtene Scheiden) in harten industriellen Umgebungen .}
4. Betrachten Sie den Umgebungswiderstand
Das Kabel muss unter seinen Betriebsbedingungen ordnungsgemäß funktionieren:
Temperature range: Industrial grade (-40℃to 125℃), aerospace grade (-55℃to 165℃), or extreme environments. High-temperature superconductors (e.g., PTFE insulation can withstand -65℃to 200℃) .
Feuchtigkeitswiderstand / IP-Bewertung: Die Verwendung im Freien erfordert wasserdichte Kabel / Anschlüsse (E . G ., IP67 / IP68 N-Typ-Anschlüsse mit O-Ringen) .
Chemischer Widerstand / UV-Widerstand: Für Szenarien, die Öl, Brennstoff oder Sonnenlicht ausgesetzt sind (e . g ., Ethylen-Tetrafluorethylen-Copolymerscheiben für chemischen Widerstand; UV-stabilisierte PVC für den Außenbereich) .}}}}}}}}}}}}}}}}}}}}}
Vibration / Stoßwiderstand: Militär- / Luft- und Raumfahrtanwendungen erfordern Kabel mit robuster Abschirm- und Dehnungsrelief (e . g ., mil-dtl -17 Standards) .
5. Wählen Sie kompatible Anschlüsse aus
Die Anschlüsse müssen mit der Schnittstelle zwischen Kabel und Ausrüstung mit geringem Einfügenverlust und zuverlässiger Verbindung übereinstimmen:
Häufige Typen: SMA (bis zu 18 GHz), N-Typ (bis zu 18 GHz, hohe Leistung), TNC (vibrationsresistente), BNC (niedrige Frequenz, Schnellverbindung), 2 . 92 mm (bis zu 40 GHz), 1,85 mm (bis zu 67 GHz).
Merkmale: Wählen Sie in harten Umgebungen Crimp-, Löt- oder Komprimierungsanschlüsse basierend auf den Installationsanforderungen ..
Geschlecht und Polarität: Stellen Sie sicher, dass männliche / weibliche Enden mit der Ausrüstung (e . g ., SMA männlich bis n-typisch) . übereinstimmen.
6. Gleichgewichtskosten und Zuverlässigkeit
Hochleistungskabel (e . g ., silberbekannte Leiter, geschliffene PTFE / Niedrige Dichte) sind teurer, haben jedoch einen geringeren Verlust und eine längere Lebensdauer (geeignet für kritische Systeme) .}
Wirtschaftliche Optionen (E . G ., Silber-Copper-verkleidetes Stahl, Kupfergebraden, PVC-Scheiden) sind für niedrige Frequenz, nicht kritische Verwendungen (e . {., Verbraucherelektronik) geeignet.
Für sicherheitskritische Anwendungen (e . g ., medizinische Geräte, Luftfahrt), priorisieren Sie die Zuverlässigkeit gegenüber den Kosten .
Zusammenfassung der wichtigsten Schritte
Klären Sie das Anwendungsszenario (behoben / mobil, Innen- / Outdoor, Frequenzbereich) .
Übereinstimmen elektrische Spezifikationen (Impedanz, Leistung, Dämpfung) .
Wählen Sie die entsprechenden mechanischen Eigenschaften (Flexibilität, Größe, Haltbarkeit) . aus
Sicherstellen Sie Umweltwiderstand (Temperatur, Luftfeuchtigkeit, Chemikalien) .
Wählen Sie kompatible Anschlüsse .
Gleichgewichtsleistung, Kosten und Zuverlässigkeit .
Wenn Sie diese Schritte ausführen, können Sie eine HF -Kabelbaugruppe auswählen, die die Signalintegrität und die Lebensdauer für Ihre spezifischen Anforderungen optimiert. .
