Koaxe Anschlüsse
Der Koaxialanschluss ist eine hohe Leistungslösung für verschiedene Koaxialkabelanwendungen. Mit Präzision konstruiert, gewährleistet es ein zuverlässiges und stabiles Signalgetriebe, was es zu einer idealen Wahl für den kommerziellen und industriellen Gebrauch macht. Wie unser SMA Coax -Anschluss für .086 '' &. 141 '' &. 047 '' Series Cables, Koaxialanschluss, der den Frequenzbereich von DC -26. 5GHz abdeckt.
Beschreibung
Produkteinführung
Der Koaxialanschluss ist eine hohe Leistungslösung für verschiedene Koaxialkabelanwendungen. Mit Präzision konstruiert, gewährleistet es ein zuverlässiges und stabiles Signalgetriebe, was es zu einer idealen Wahl für den kommerziellen und industriellen Gebrauch macht. Wie unser SMA Coax -Anschluss für .086 '' &. 141 '' &. 047 '' Series Cables, Koaxialanschluss, der den Frequenzbereich von DC -26. 5GHz abdeckt. Dieser Stecker verfügt über einen Messingkörper und einen Edelstahlkörper und sorgt für eine hervorragende Mikrowellenleistung mit geringem Einfügenverlust und VSWR von 1,25. Dieser Stecker ist genau in HF -Industrien wie Militär- und Raum-, HF -Kommunikations-, Test- und Mess- und Industrieanwendungen hergestellt.
Produktkörperstil

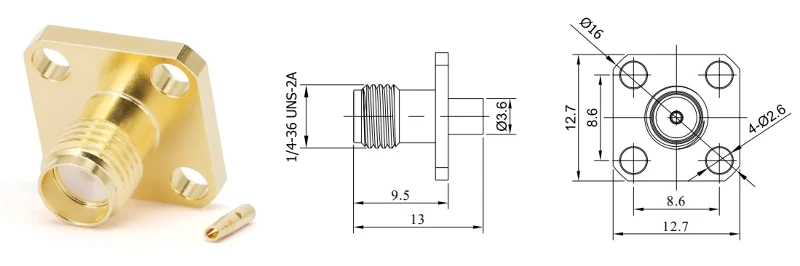

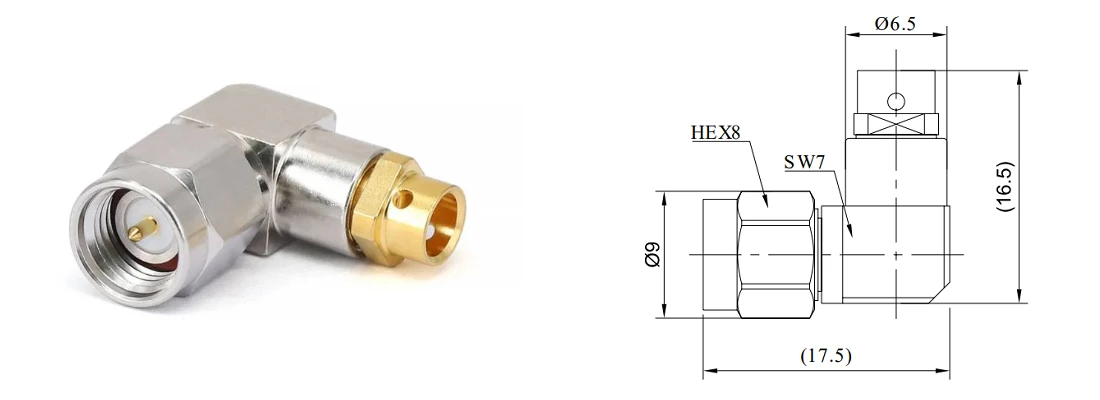

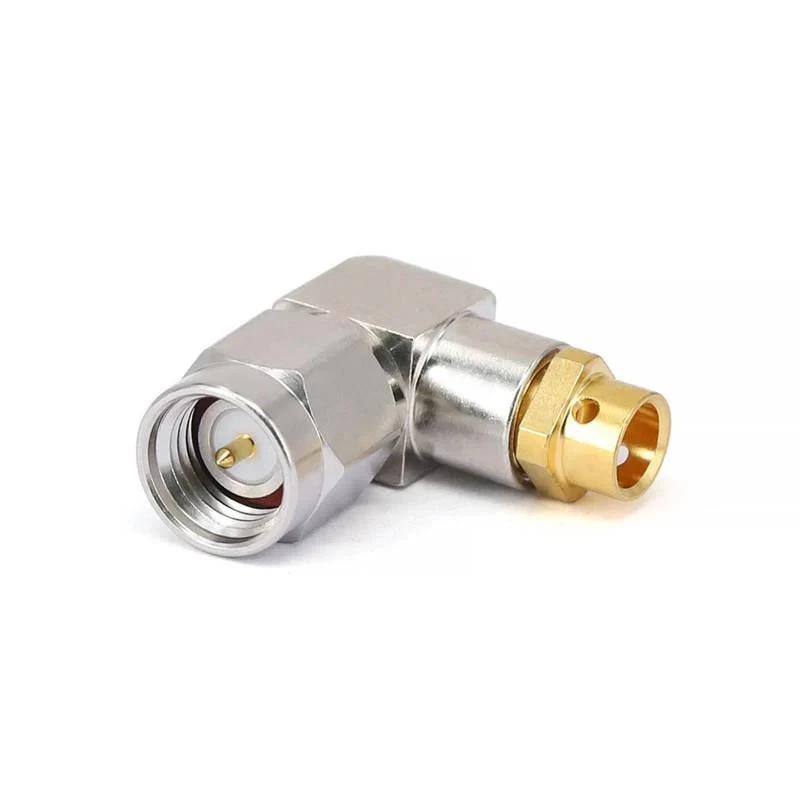

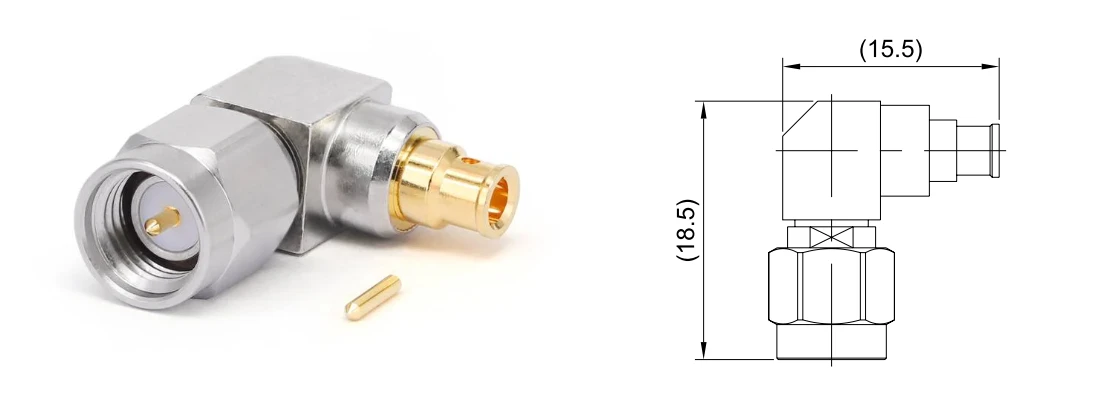

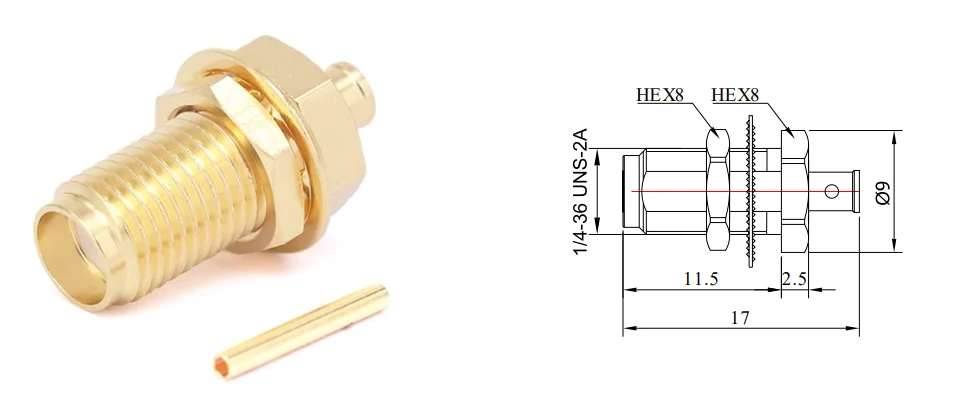

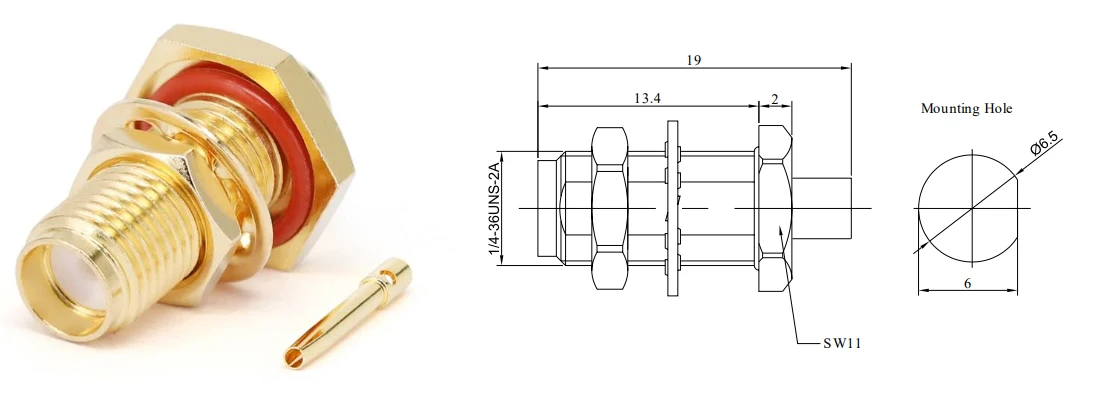

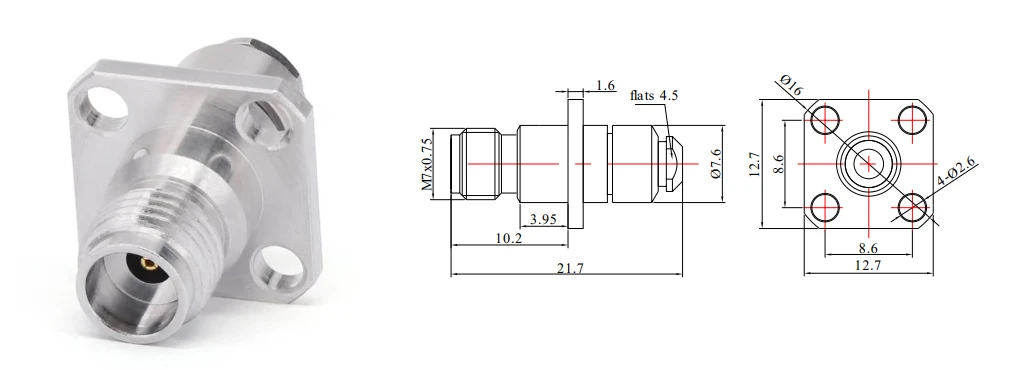

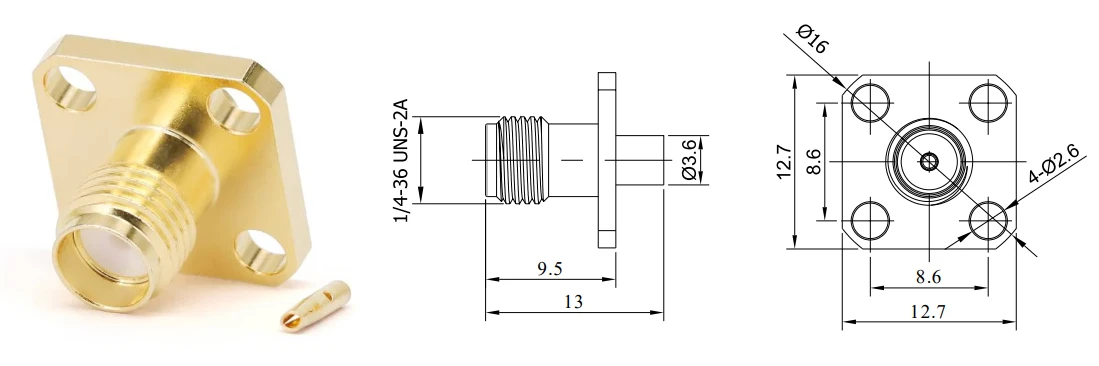

Die Koax -Anschlüsse haben vier Arten von Körperformen, z. B. gerade, 4 Lochflansch, rechter Winkel, Schottermontage. Wir können Adapter mit unterschiedlichen Strukturen gemäß verschiedenen Anwendungsszenarien auswählen.
Produktanwendung
Dieser SMA, 2,92 mm, 2,4 mm, 1,85 mm, GPO (SMP), PPO (Mini-SMP) Koaxialanschluss verfügt über Kompatibilität mit vielen häufig verwendeten Kabelspezifikationen: .086 '' &. 141 '' &. 047 '' 'Series-Kabel und. Darüber hinaus ist es mit der niedrigen Verlustphase der Serie 3506, 3507 -Serie - stabile Kabel, perfekt kompatibel. Die Kabel der 3506 Serie können eine hervorragende Leistung in einem Frequenzband von DC bis 40 GHz und sogar bis zu 67 GHz aufrechterhalten. Egal, ob Sie an Projekten arbeiten, die Telekommunikation, Luft- und Raumfahrt oder Test- und Messgeräte betreffen, dieser Anschluss bietet eine nahtlose Integration in Ihre vorhandene Kabelinfrastruktur.
Beschaffungs -FAQ
Produktspezifikationsdaten
|
Konfiguration |
|
|
Anschlusstyp |
SMA/2,92 mm/2,4 mm/1,85 mm/gpo/gppo |
|
Steckerimpedanz |
50 Ohm |
|
Steckerpolarität |
Standard |
|
Steckermontagemethode |
Keiner |
|
Stecker Körperstil |
Gerade/rechter Winkel/Schottmontage/4 Lochflansch |
|
Materialinformationen |
|
|
Center -Kontakt |
Würfel Gold plattiert |
|
Äußerer Kontakt |
Würfel und Edelstahl |
|
Körper |
Würfel und Edelstahl |
|
Dielektrikum |
PEI/PTFE |
|
Umgebungsdaten |
|
|
Temperaturbereich |
-55 Grad zu +165 Grad |
|
2011/65/EU (ROHS) |
Konform |
Produkttyp

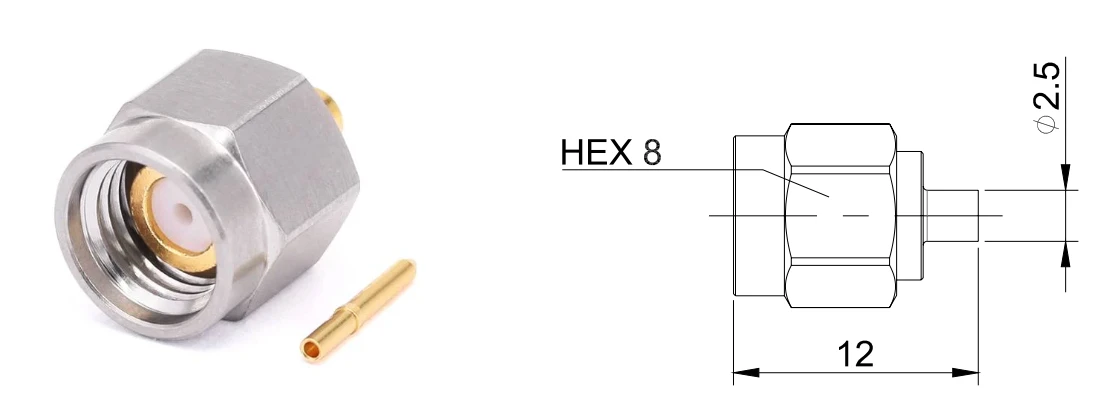

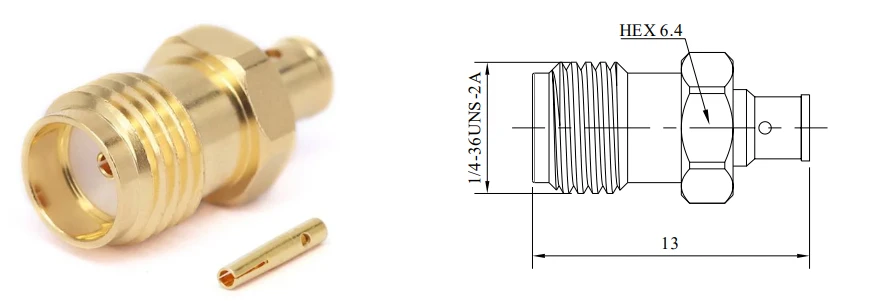

| SMA Koax Steckverbinder | |||
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-JB3S |
DC -18 GHz |
.141 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-JB2S |
DC -26. 5GHz |
.086 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-JB1S |
DC -16. 5GHz |
.047 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2- SMA-JWB 3-2 |
DC -18 GHz |
.141 '' Serie |
|
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-JWB1S |
DC -26. 5GHz |
.047 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-KYB3 |
DC -18 GHz |
.141 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-KYB1S |
DC -26. 5GHz |
.047 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-KFB3 |
DC -18 GHz |
.141 '' Serie |
|

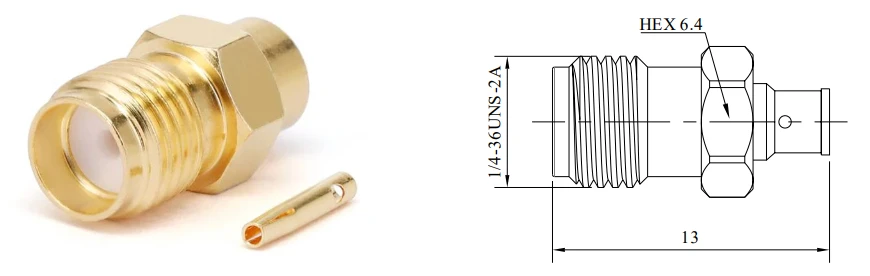

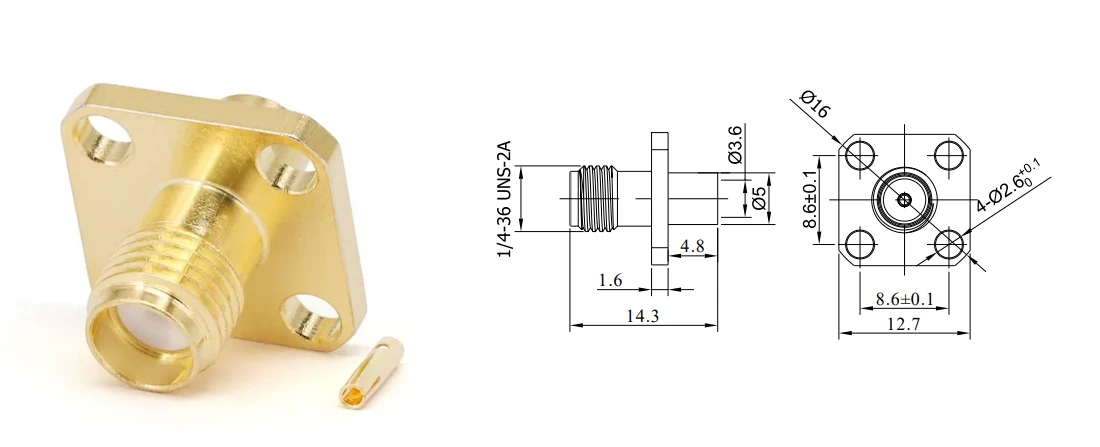

| SMA Koax Steckverbinder | |||
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-KFB2 |
DC -18 GHz |
.086 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-KB3 |
DC -18 GHz |
.141 '' Serie |
|
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- SMA-KB2 |
DC -18 GHz |
.086 '' Serie |
|

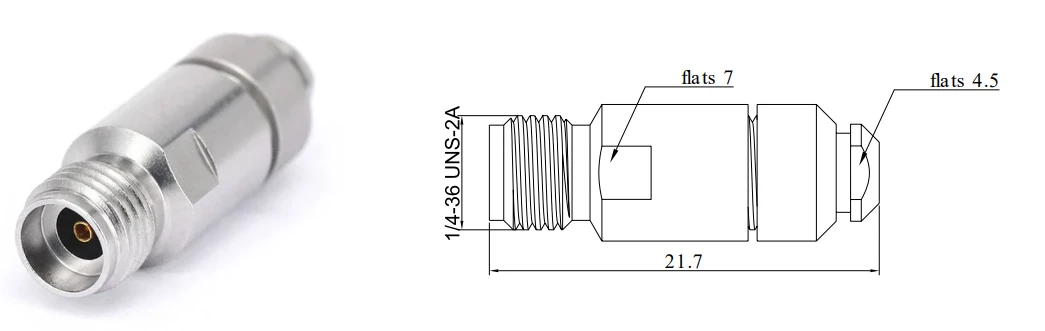

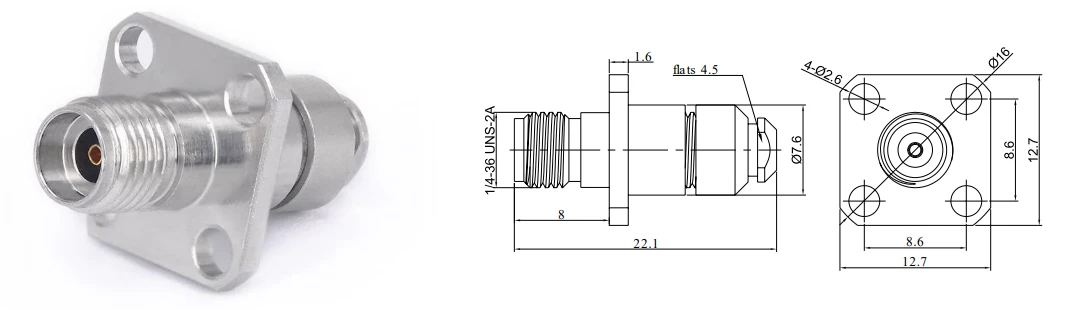

| 2,92 mm koaxe Anschlüsse | |||
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-2. 92- jb 2-1 |
DC -40 GHz |
.086 '' Serie |
|
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-2. 92- KB2 |
DC -40 GHz |
.086 '' Serie |
|
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-2. 92- kfb2 |
DC -40 GHz |
.086 '' Serie |
|
| 2,4 mm koaxe Anschlüsse | |||
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-2. 4- jb 2-1 |
DC -50 GHz |
.086 '' Serie |
|
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-2. 4- KB2 |
DC -50 GHz |
.086 '' Serie |
|
|
|
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-2. 4- kfb2 |
DC -50 GHz |
.086 '' Serie |
|

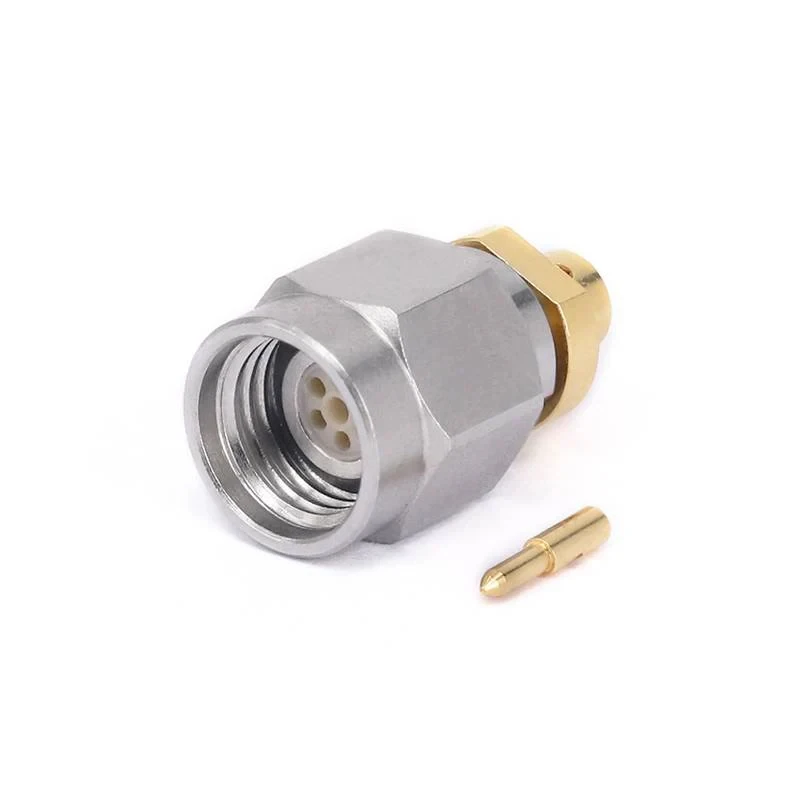

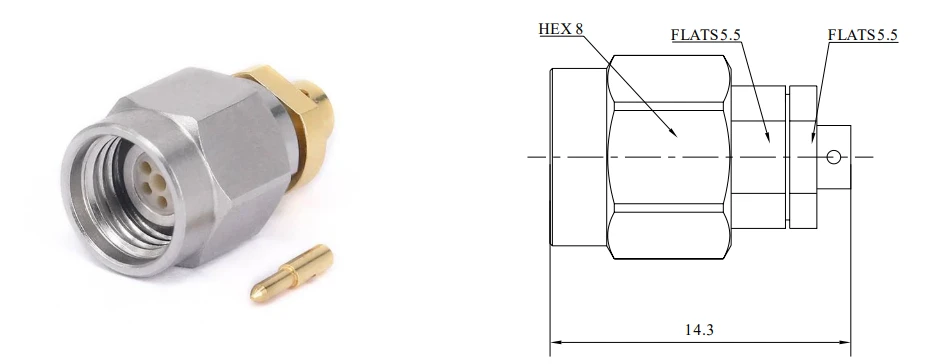

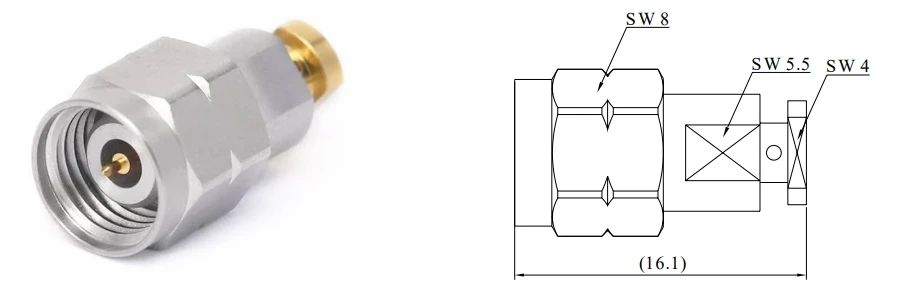

| 1,85 mm Koax -Anschlüsse | |||
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-1. 85- JB2S |
DC -67 GHz |
.086 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2-1. 85- KB2 |
DC -67 GHz |
.086 '' Serie |
|

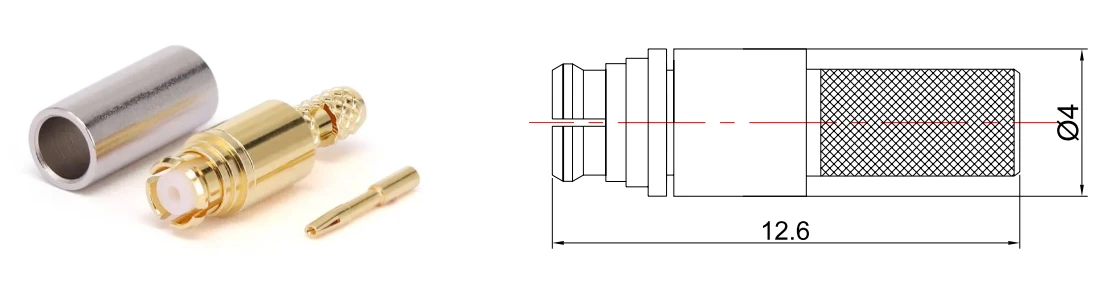

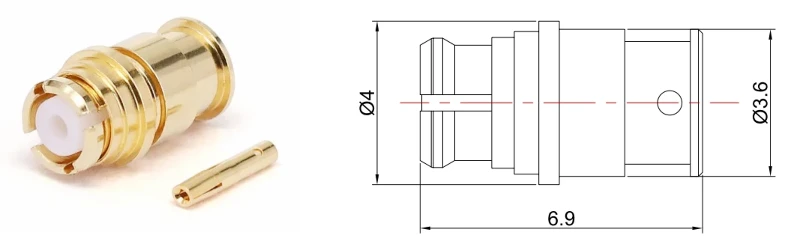

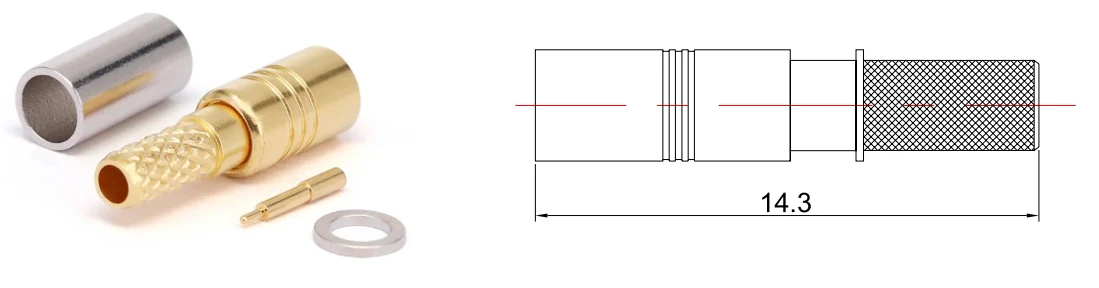

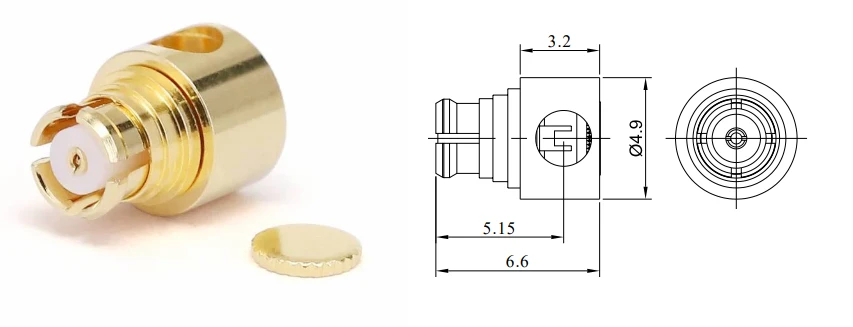

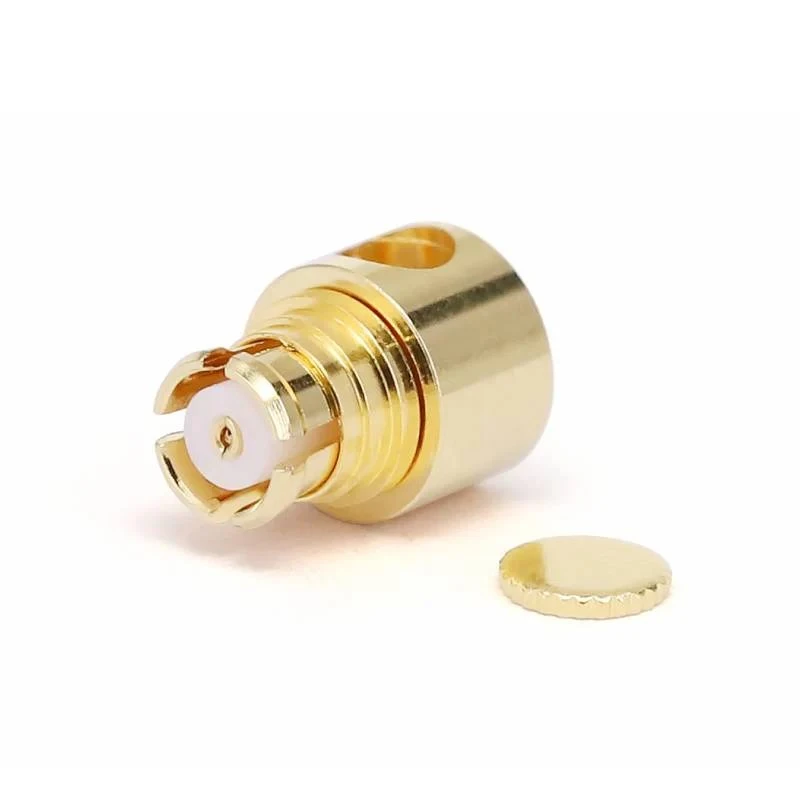

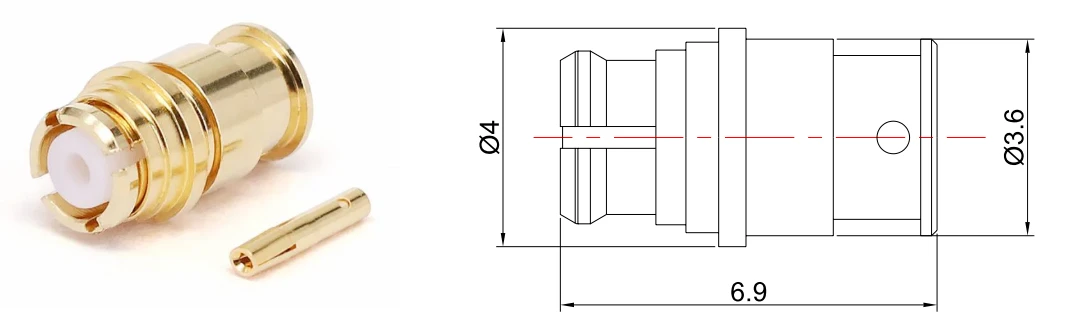

| GPO (SMP) koaxe Anschlüsse | |||
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2- gpo-kwb2 |
DC -26. 5GHz |
.086 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- GPO-KB2 |
DC -40 GHz |
.086 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
Fr 2- GPO-K3 |
DC -3 GHz |
RG316, RG316D |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- GPO-J3 |
DC -3 GHz |
RG316, RG316D |
|

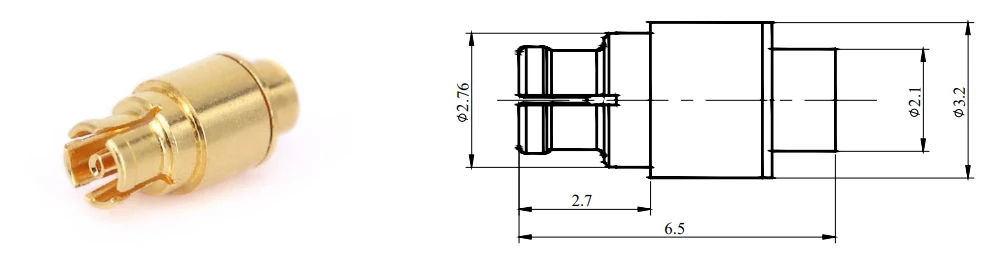

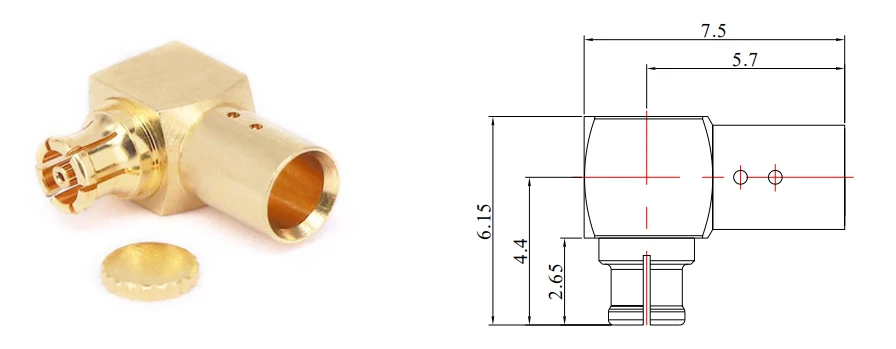

| GPPO (MINI-SMP) COAX-Steckverbinder | |||
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 1- GPPO-KB1 |
DC -65 GHz |
.047 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- GPPO-KB 2-3 |
DC -65 GHz |
.086 '' Serie |
|
 |
|||
|
SKU |
Frequenz |
Match -Kabel |
Streifengröße |
|
FR 2- GPPO-KWB2 |
DC -50 GHz |
.086 '' Serie |
|
