Power -Teiler und Power -Splitter sind in Funktion und Anwendung verwandt und werden häufig austauschbar verwendet.Designziele, funktionaler Fokus und Anwendungsszenarien. Die spezifischen Unterschiede sind wie folgt:
1. Kernfunktionen und Designziele
Machtteiler
Sein Kern liegt in"Bidirektionalität"{Oder
Das Design betontAnschlussanschlag, niedriger Verlust und hohe IsolationUm einen effizienten Betrieb sowohl während der Vorwärtsverteilung als auch während der umgekehrten Kombination zu gewährleisten, verringern Sie die Signalreflexion und -interferenz zwischen Ports .

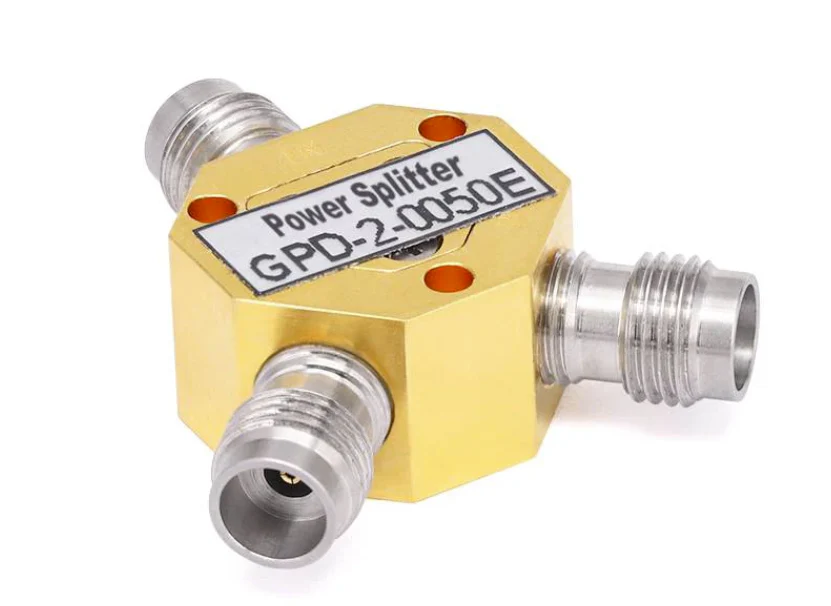

Power Splitter
Sein Kern ist"Unidirektionalität"Konzentrieren Sie sich nur auf die Aufteilung einer Eingangsleistung in mehrere Ausgänge, ohne die umgekehrte Kombinationsfunktion zu berücksichtigen. .
Das Design legt mehr Betonung aufEinfache Leistungsverteilungsverhältnisse, mit geringeren Anforderungen für die Reverse -Isolation und -übereinstimmung, und die Struktur kann einfacher sein (z. B. nur ein Widerstandsnetzwerk oder eine einfache Übertragungslinie) .
2. Unterschiede in technischen Indikatoren
| Indikator | Machtteiler | Power Splitter |
|---|---|---|
| Isolierung | Hoch (normalerweise ＞ 20 dB), um eine Störung zwischen Ports zu vermeiden | Niedrig (darf nicht streng erforderlich sein) |
| Bidirektionalität | Unterstützt den bidirektionalen Betrieb (Verteilung/Kombination) | Unterstützt nur die unidirektionale Verteilung |
| Spannungswellenverhältnis (VSWR) | Niedrig (normalerweise ＜ 1,2), um eine gute bidirektionale Übereinstimmung zu gewährleisten | Höher (Es ist nur eine grundlegende Übereinstimmung des Eingangsports erforderlich) |
| Einfügungsverlust | Niedrig (hauptsächlich Verteilungsverlust, z. B. 3DB für die Zwei-Wege-Aufteilung) | Kann höher sein (einschließlich zusätzlicher Verluste wie Verlust der Widerstandsspannung)) |
3. Typische Strukturen und Anwendungsszenarien
Machtteiler
Typische Strukturen: Wilkinson Power-Teiler, Brückenbrücken usw. ., die auf Übertragungsleitungen oder Kopplungsstrukturen beruhen, um die Verteilung der hohen Präzision zu erreichen .
Anwendungsszenarien: Systeme, die einen bidirektionalen Betrieb erfordern, z.
Power Splitter
Typische Strukturen: Widerstandsnetzwerke, einfache T-Typ-Übertragungslinien usw. ., mit einer einfacheren Struktur .
Anwendungsszenarien: Szenarien, die nur eine unidirektionale Verteilung erfordern, z. B. Kabel-TV-Signale an mehrere Benutzeranschlüsse, die parallele Ausgabe von Signalquellen mit mehreren Channel in Funkfrequenztests, Signalabschneidung von Geräten mit geringer Leistung usw. .
