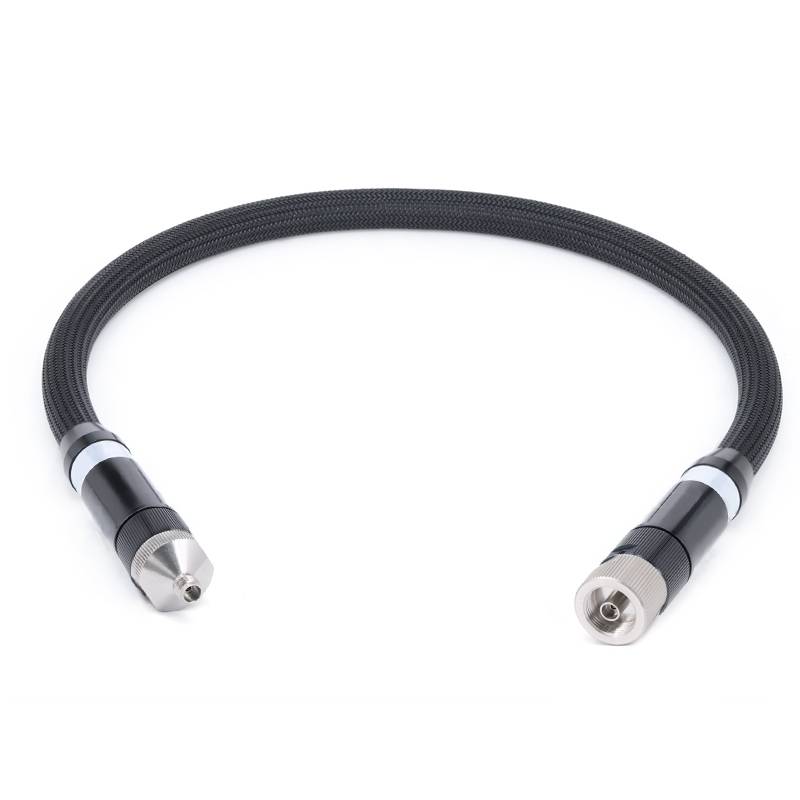

Warum Vector Network Analyzer (VNA) -Testkabel oft teuer sind



Die hohen Kosten für Vektor -Netzwerkanalysator (VNA) -Testkabel beruhen aus ihren strengen Leistungsanforderungen, spezialisierten Materialien, Präzisionsherstellungsprozessen und strenger Qualitätskontrolle unter anderem . Hier finden Sie eine detaillierte Analyse der Schlüsselfaktoren, die ihre hohen Kosten fördern:

1. extrem hohe Leistungsindexanforderungen

VNA-Testkabel arbeiten in Hochfrequenzbereichen (typischerweise von MHz bis Hunderten von GHz) und müssen eine extrem hohe Signalintegrität beibehalten, um eine genaue Messung von Parametern wie S-Parametern, Einfügungsverlust, Returnverlust und Phasenstabilität . sicherzustellen

Zu den wichtigsten Leistungsanforderungen gehören:

Niedriger Einfügungsverlust: In Hochfrequenzbändern (e . g .,> 18 GHz) können selbst kleine Widerstands- oder dielektrische Verluste die Messergebnisse beeinträchtigen.

Hoher Renditeverlust (Impedanz -Matching): VNA measurements are extremely sensitive to signal reflections. Cables must maintain a precise characteristic impedance (usually 50Ω) with minimal variation across the entire length and frequency range. Any impedance mismatch will introduce errors, so the dimensional tolerances of conductors and dielectrics must reach the micrometer level (typically ±0.001 Zoll).

Phasenstabilität: Phasenverschiebungen, die durch Kabelbewegung (z. B. Biegung) oder Temperaturänderungen verursacht werden, müssen vernachlässigbar sein.

Elektromagnetische Interferenz (EMI)/Funkfrequenz -Interferenz (RFI) ab: Um externe Störungen und Signalleckage zu verhindern, verwenden Kabel mehrschichtige Abschirmungen (z.



2. Spezielle Materialien

Die in VNA-Kabel verwendeten Materialien werden sorgfältig ausgewählt, um die hohen Frequenzleistung und die Stabilitätsanforderungen zu erfüllen:

Leiter: Sauerstofffreier Kupfer oder Silber-/goldplattiertes Kupfer mit hoher Purity wird verwendet, um die Verluste von Hauteffekten bei hohen Frequenzen zu verringern.

Dielektrik: Niedrige Verlust, hochstabile Dielektrika wie erweiterte PTFE sind erforderlich.

Ummanteln: Dauerhafte, aber flexible Materialien (wie Fluoropolymere, Polyurethan oder Nylongeflecht) werden verwendet, um mechanischer Stress (Biegung, Abrieb) und extreme Temperaturen ({-55 Grad zu +150 Grad) .}}}}}}}}}}}}}}}}} zu widerstehen.



3. Precision Manufacturing and Process Design

Das Design und die Produktion von VNA-Kabeln erfordern eine Präzision auf Mikrometerebene:

Dimensionstoleranzen: Die Geometrien von inneren Leitern, Dielektrika und äußeren Schildern müssen einheitlich sein, um Impedanzänderungen zu vermeiden. . Zum Beispiel muss die Konzentrizität von inneren und äußeren Leitern (um Reflexionen zu verhindern, die durch Exzentrizität verursacht werden) innerhalb des Mikrometerbereichs . kontrolliert werden müssen .

Komplexe Strukturen: Viele Hochfrequenzkabel verwenden erweiterte Designs, wie 塑形 Strukturen für Phasenstabilität und PTFE mit niedriger Dichte, um Gewicht und Verlust zu verringern. .

Hochvorbereitete Handbuchbaugruppe: Kritische Komponenten von ultrahochfrequenten Kabeln (z. B. Anschlüsse) erfordern möglicherweise manuelle Montage und Debugging, um Spezifikationen zu erfüllen, was die Arbeitskosten erhöht .



4. Hochleistungsverbinder

Anschlüsse sind ein kritischer Teil von VNA -Kabeln, und schlecht leistungsstarke Anschlüsse können eine Hauptquelle für Messfehler sein.

Präzisionsbearbeitung: Anschlüsse (z. B. SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) werden aus hochgradigem Messing oder Berylliumkupfen (mit federartigen Eigenschaften) mit Toleranzen bearbeitet, die innerhalb von ± 0,0001 Zoll kontrolliert werden.

Beibehandlung: Gold- oder Rhodiumbeschichtung (5–50 Mikroinches dick) sorgt für eine geringe Kontaktwiderstand, Korrosionsbeständigkeit und wiederholbare Paarungsleistung (entscheidend für die Kalibrierung) .

Testen und Überprüfung: Jeder Stecker muss auf Spannungswellenverhältnis (VSWR), Insertionsverlust und mechanische Haltbarkeit (Tausende von Insertions-/Extraktionszyklen) getestet werden, was die Produktionszeit erhöht .



5. Umgebungsdauer

VNA -Kabel müssen den harten Bedingungen in Labor-, Fabrik- oder Feldtests standhalten:

Flexibilität und Robustheit: Sie müssen wiederholtes Biegen, Verdrehen und Abrieb ohne Abbau der Leistung . stand

Temperatur- und Wetterbeständigkeit: Die Materialien müssen unter einem weiten Temperaturbereich, feuchten Umgebungen und Exposition gegenüber Chemikalien (wie Ölen und Lösungsmitteln) . stabil bleiben. Daher werden teure technische Kunststoffe und Elastomere verwendet
