Wie kann die Einfügungsdämpfung von VNA-Testkabeln reduziert werden?

Im Bereich der HF- und Mikrowellentests spielen Vektornetzwerkanalysatoren (VNAs) eine zentrale Rolle. VNA-Testkabel sind wesentliche Komponenten in diesen Testaufbauten, da sie den VNA mit dem zu testenden Gerät (DUT) verbinden. Eine häufige Herausforderung für Ingenieure und Techniker ist jedoch die Einfügungsdämpfung dieser Kabel. Einfügedämpfung kann die Genauigkeit der Testergebnisse erheblich beeinträchtigen und zu ungenauen Messungen und möglicherweise fehlerhaften Schlussfolgerungen führen. Als Lieferant von VNA-Testkabeln wissen wir, wie wichtig die Minimierung der Einfügungsdämpfung ist, und in diesem Blog werden wir mehrere wirksame Strategien zur Erreichung dieses Ziels untersuchen.

Einfügedämpfung verstehen

Bevor wir uns mit den Methoden zur Reduzierung der Einfügungsdämpfung befassen, ist es wichtig zu verstehen, worum es geht. Einfügedämpfung ist die Verringerung der Signalleistung, die auftritt, wenn ein Gerät, beispielsweise ein Kabel, in eine Übertragungsleitung eingeführt wird. Im Zusammenhang mit VNA-Testkabeln wird dies hauptsächlich durch zwei Faktoren verursacht: Leiterverlust und dielektrischer Verlust.

Der Leiterverlust ist auf den Widerstand der Kabelleiter zurückzuführen. Während das Signal durch die Leiter wandert, wird ein Teil der elektrischen Energie in Wärme umgewandelt, was zu einem Verlust an Signalleistung führt. Andererseits entstehen dielektrische Verluste aufgrund der elektrischen Eigenschaften des Isoliermaterials des Kabels. Wenn ein elektrisches Wechselfeld an das Dielektrikum angelegt wird, wird ein Teil der Energie als Wärme abgegeben, was zu weiteren Signalverlusten führt.

Auswahl des richtigen Kabels

Einer der grundlegendsten Schritte zur Reduzierung der Einfügedämpfung ist die Auswahl des richtigen Kabels für die Anwendung. Verschiedene Kabeltypen haben unterschiedliche Eigenschaften, und die Wahl des geeigneten Kabels kann einen erheblichen Unterschied in der Einfügedämpfungsleistung bewirken.

• Kabeltyp: Koaxialkabel sind der am häufigsten verwendete Typ von VNA-Testkabeln. Es gibt sie in verschiedenen Formen, z. B. halbstarr, flexibel und halbflexibel. Halbstarre Kabel weisen im Vergleich zu flexiblen Kabeln im Allgemeinen eine geringere Einfügungsdämpfung auf, da sie eine stabilere physikalische Struktur haben, wodurch Signalverluste und -dämpfung reduziert werden. Allerdings sind sie weniger flexibel und schwieriger zu installieren. Flexible Kabel hingegen sind einfacher zu handhaben, weisen jedoch möglicherweise eine etwas höhere Einfügungsdämpfung auf. Wenn die Anwendung eine hohe Flexibilität erfordert, können halbflexible Kabel ein guter Kompromiss sein, da sie ein Gleichgewicht zwischen Flexibilität und geringer Einfügungsdämpfung bieten.
• Kabelgröße: Die Größe des Kabels beeinflusst auch die Einfügungsdämpfung. Kabel mit größerem Durchmesser weisen typischerweise eine geringere Einfügungsdämpfung auf, da sie einen geringeren Widerstand in den Leitern und einen geringeren dielektrischen Verlust aufweisen. Beispielsweise weist ein 7/8-Zoll-Koaxialkabel bei derselben Frequenz im Allgemeinen eine geringere Einfügungsdämpfung auf als ein 1/2-Zoll-Kabel. Allerdings sind größere Kabel auch schwerer und teurer, daher muss ein Gleichgewicht zwischen Leistung und Praktikabilität gefunden werden.
• Kabelmaterial: Die im Kabelaufbau verwendeten Materialien können einen erheblichen Einfluss auf die Einfügungsdämpfung haben. Hochwertige Leiter wie Kupfer oder versilbertes Kupfer haben einen geringeren Widerstand und daher geringere Leiterverluste. Ebenso kann die Verwendung eines verlustarmen dielektrischen Materials wie PTFE (Polytetrafluorethylen) den dielektrischen Verlust reduzieren. Bei der Auswahl eines Kabels ist es wichtig, die Qualität der für seine Konstruktion verwendeten Materialien zu berücksichtigen. Bei uns finden Sie eine große Auswahl an hochwertigen ProduktenVNA-Testkabelauf unserer Website, die aus den besten Materialien hergestellt wurden, um Einfügungsverluste zu minimieren.

Richtige Kabelinstallation

Selbst wenn Sie das richtige Kabel auswählen, kann eine unsachgemäße Installation dennoch zu einer erhöhten Einfügungsdämpfung führen. Hier sind einige wichtige Punkte, die Sie bei der Kabelinstallation beachten sollten:

• Vermeiden Sie scharfe Kurven: Ein zu starkes Biegen eines Kabels kann dazu führen, dass sich die innere Struktur des Kabels verformt, was zu einem erhöhten Signalverlust führt. Der minimale Biegeradius eines Kabels wird vom Hersteller angegeben und es ist wichtig, diese Spezifikation bei der Installation einzuhalten. Wenn beispielsweise der minimale Biegeradius eines Kabels mit dem Zehnfachen des Kabeldurchmessers angegeben ist, sollte das Kabel nicht mit einem Radius gebogen werden, der kleiner als dieser Wert ist.
• Sichere Verbindungen: Lose oder schlecht angeschlossene Kabelanschlüsse können zu zusätzlicher Einfügungsdämpfung führen. Es ist wichtig sicherzustellen, dass die Anschlüsse richtig festgezogen sind und sich kein Schmutz oder Ablagerungen auf den Anschlussflächen befinden. Reinigen Sie vor dem Anschließen die Steckerstifte und Buchsen mit einem geeigneten Reinigungsmittel, um eventuelle Verunreinigungen zu entfernen.
• Kabellänge reduzieren: Je länger das Kabel, desto höher die Einfügungsdämpfung. Daher empfiehlt es sich, für die Anwendung ein möglichst kurzes Kabel zu verwenden. Stellen Sie jedoch sicher, dass das Kabel lang genug ist, um den Prüfling zu erreichen, ohne übermäßig gedehnt oder gebogen zu werden.

Kabelwartung

Um die Einfügungsdämpfung auf ein Minimum zu beschränken, ist eine regelmäßige Kabelwartung unerlässlich. Im Laufe der Zeit können Kabel aufgrund von Umwelteinflüssen, mechanischer Beanspruchung oder normaler Abnutzung beschädigt werden. Hier einige Wartungstipps:

• Regelmäßig prüfen: Überprüfen Sie die Kabel regelmäßig auf Anzeichen von Beschädigungen wie Schnitte, Abschürfungen oder Knicke. Wenn Schäden festgestellt werden, sollte das Kabel sofort ausgetauscht werden, um eine weitere Verschlechterung der Leistung zu verhindern.
• Richtig lagern: Bei Nichtgebrauch sollten Kabel ordnungsgemäß gelagert werden, um Schäden zu vermeiden. Wickeln Sie die Kabel ordentlich auf und lagern Sie sie in einer trockenen, sauberen Umgebung. Lagern Sie Kabel nicht an Orten, an denen sie extremen Temperaturen, Feuchtigkeit oder Chemikalien ausgesetzt sein könnten.

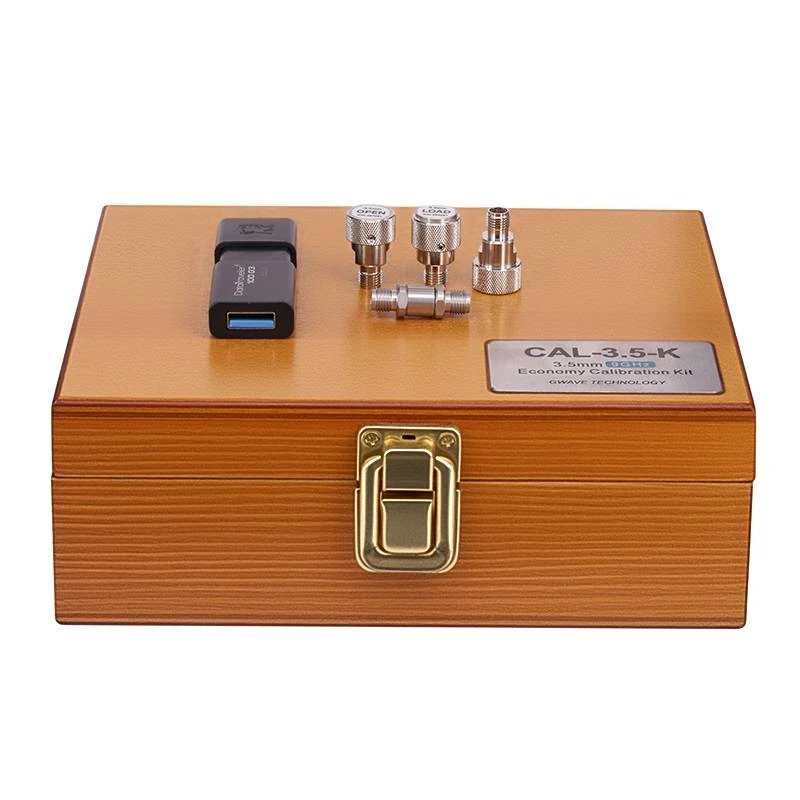

• Regelmäßig kalibrieren: Die Kalibrierung ist ein wichtiger Teil der Kabelwartung. Mit aKalibrierungskitskann dazu beitragen, etwaige Änderungen der Kabeleigenschaften im Laufe der Zeit auszugleichen. Durch eine regelmäßige Kalibrierung wird sichergestellt, dass die Testergebnisse korrekt sind und die Einfügungsdämpfung innerhalb akzeptabler Grenzen liegt.

Temperatur- und Umgebungsaspekte

Die Temperatur- und Umgebungsbedingungen können sich auch auf die Einfügungsdämpfung von VNA-Testkabeln auswirken.

• Temperatur: Mit steigender Temperatur steigt auch der Widerstand der Kabelleiter, was zu höheren Leiterverlusten und damit zu einer höheren Einfügungsdämpfung führt. In Umgebungen mit hohen Temperaturen ist es wichtig, Kabel zu verwenden, die diesen Bedingungen standhalten. Einige Kabel sind speziell für einen niedrigen Temperaturkoeffizienten des Widerstands ausgelegt, was bedeutet, dass sich ihre Einfügungsdämpfung bei Temperaturschwankungen weniger ändert.
• Luftfeuchtigkeit und Nässe: Feuchtigkeit kann in die Kabelisolierung eindringen und einen dielektrischen Durchschlag verursachen, was zu einer erhöhten Einfügungsdämpfung führt. In feuchten Umgebungen ist es wichtig, Kabel mit ordnungsgemäßer feuchtigkeitsbeständiger Isolierung zu verwenden. Stellen Sie außerdem sicher, dass die Kabelanschlüsse ordnungsgemäß abgedichtet sind, um das Eindringen von Feuchtigkeit zu verhindern.

Verwendung von Verstärkern und Equalizern

In manchen Fällen kann es trotz aller oben genannten Maßnahmen vorkommen, dass die Einfügungsdämpfung für die Anwendung immer noch zu hoch ist. In solchen Situationen kann der Einsatz von Verstärkern oder Equalizern eine praktikable Lösung sein.

• Verstärker: Verstärker können verwendet werden, um die Signalstärke zu erhöhen und den Einfügungsverlust auszugleichen. Es ist jedoch wichtig, einen Verstärker mit der für die Anwendung geeigneten Verstärkung und Bandbreite auszuwählen. Darüber hinaus können Verstärker Rauschen verursachen, daher ist es notwendig, bei der Auswahl die Rauschzahl des Verstärkers zu berücksichtigen.
• Equalizer: Equalizer sind Geräte, mit denen die frequenzabhängige Einfügungsdämpfung eines Kabels korrigiert werden kann. Sie verstärken die Frequenzen, die eine höhere Einfügungsdämpfung aufweisen, und glätten dadurch den Frequenzgang des Kabels. Equalizer können besonders nützlich bei Anwendungen sein, bei denen ein großer Frequenzbereich getestet werden muss.

Abschluss

Die Reduzierung der Einfügungsdämpfung von VNA-Testkabeln ist für genaue HF- und Mikrowellentests von entscheidender Bedeutung. Durch die Auswahl des richtigen Kabels, die ordnungsgemäße Installation, die regelmäßige Wartung und die Berücksichtigung von Umgebungsfaktoren können Sie die Einfügungsdämpfung erheblich minimieren. In manchen Fällen kann auch der Einsatz von Verstärkern oder Equalizern erforderlich sein. Als Lieferant von VNA-Testkabeln sind wir bestrebt, qualitativ hochwertige Kabel und Lösungen bereitzustellen, die Ihnen dabei helfen, die besten Testergebnisse zu erzielen. Wenn Sie Fragen haben oder Hilfe bei der Auswahl der richtigen Kabel für Ihre Anwendung benötigen, kontaktieren Sie uns gerne für die Beschaffung und weitere Gespräche.

Referenzen

• „RF and Microwave Engineering“ von Pozar, David M.
• „Coaxial Cable Handbook“ von White, JF
