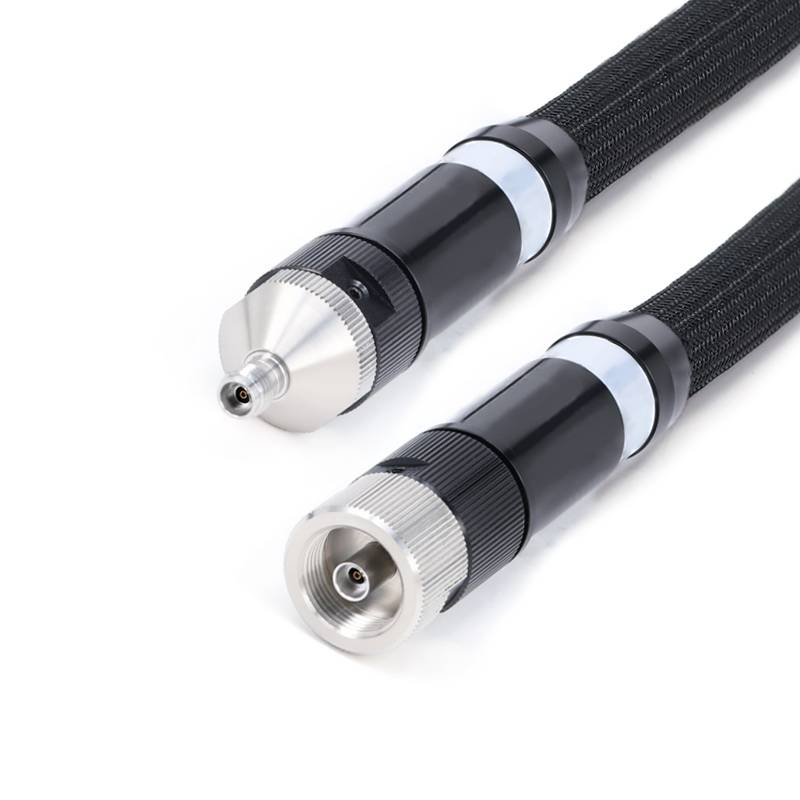

VNA -Testkabel
Die VNA -Testkabel -Montage -Serie von Flexirf ist so konzipiert, dass sie Kunden wiederholbare und präzise Vektor -Netzwerkanalysator (VNA) -Messwerte . bieten
In den Testszenarien von Vektor -Netzwerkanalysatoren (VNAs) ist die Anfälligkeit von präzisions koaxialen Schnittstellen seit langem eine Branchenherausforderung .
Beschreibung
Produkteinführung
Die VNA -Testkabel -Montage -Serie von Flexirf ist so konzipiert, dass sie Kunden wiederholbare und präzise Vektor -Netzwerkanalysator (VNA) -Messwerte . bieten
In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of electrical performance due to Spannungskonzentration . Dies wirkt sich direkt auf die Testgenauigkeit aus und kann sogar Geräteausfälle verursachen .
Produktstrukturmerkmale
Basierend auf der Frequenzklassifizierung gibt es:

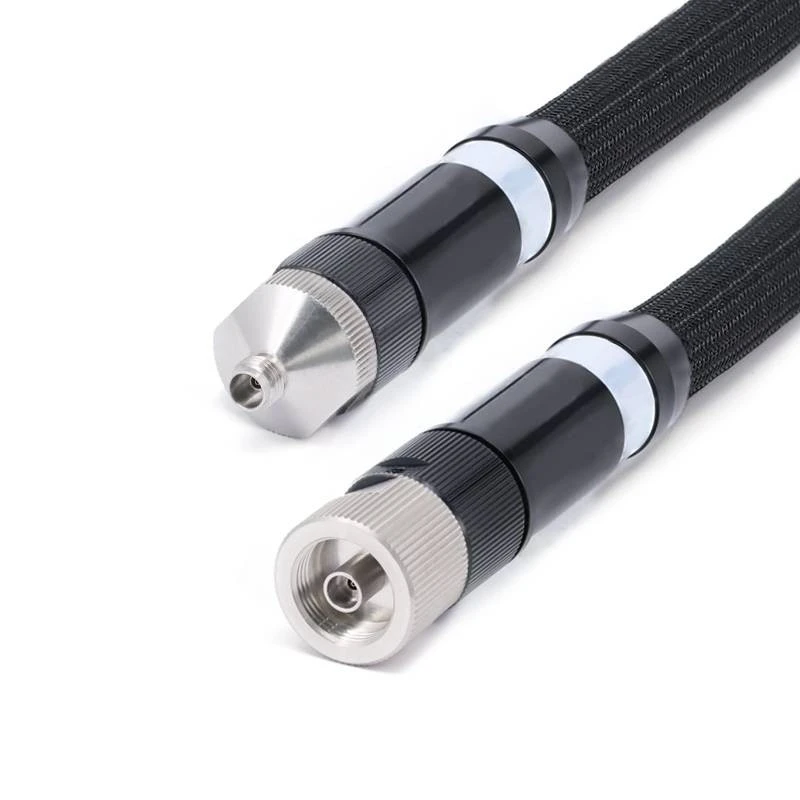

26 . 5GHz 3,5 -mm -Schnittstellenkabelbaugruppen, 40 GHz 2,4 mm Kabelbaugruppen, 67 GHz 1,85 mm NMD -Kabelbaugruppen.
Die sogenannten NMD-Kabelanordnungen haben Regiered verstärkte Steckverbinder für die Schnittstellen .. Dieses Design stellt sicher
Produktanwendung

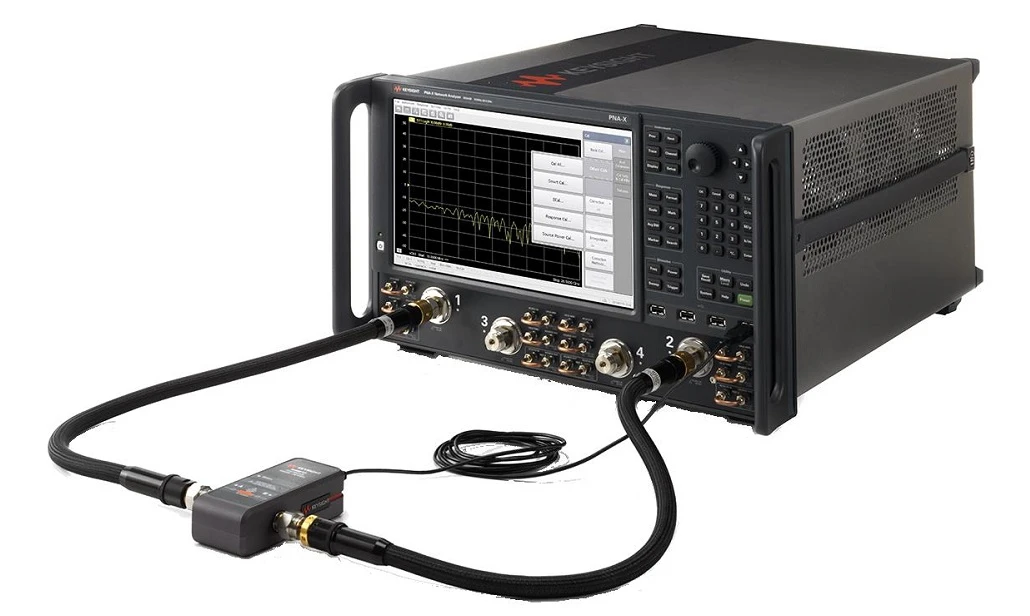

VNA-Testkabelanordnungen sind Hochleistungsamplituden- und Phasen-stabile Testkabel, die hauptsächlich in Vektor-Netzwerkanalysatoren (VNAs) verwendet werden und einen Arbeitsfrequenzbereich von DC ~ 67GHz . abdecken. Szenarien .
Wichtige Anmerkungen
1. Für benutzerdefinierte Länge Kabelbaugruppen, vergessen Sie bitte nicht, Ihre Längeninformationen auf der Checkout -Seite zu hinterlassen.
2. Alle Kabelbaugruppen können mit phasenübergreifenden Paaren oder Gruppen versehen werden; Wenn Sie die Kabel übereinstimmen müssen, senden Sie uns bitte eine E -Mail an uns: sales@flexirf.com
Produktspezifikationsdaten
|
Konfiguration |
|
|
Anschluss 1 Typ |
Nmd3.5mm/Nmd2.92mm/Nmd2.4mm/Nmd1.85mm |
|
Stecker 1 Impedanz |
50 Ohm |
|
Stecker 1 Polarität |
Standard |
|
Stecker 2 -Typ |
Nmd3.5mm/Nmd2.92mm/Nmd2.4mm/Nmd1.85mm |
|
Stecker 2 Impedanz |
50 Ohm |
|
Stecker 2 Polarität |
Standard |
|
Steckermontagemethode |
Keiner |
|
Stecker Körperstil |
Gerade |
|
Materialinformationen |
|
|
Center -Kontakt |
Messinggold plattiert, beryllium kupfergold plattiert |
|
Äußerer Kontakt |
Edelstahl passiviert |
|
Körper |
Edelstahl passiviert |
|
Dielektrikum |
Ptfe |
|
Umgebungsdaten |
|
|
Temperaturbereich |
-40 Grad zu +165 Grad |
|
2011/65/EU (ROHS) |
Konform |
Produkttyp
|
VNA -Testkabel |
|||||
|
|
|||||

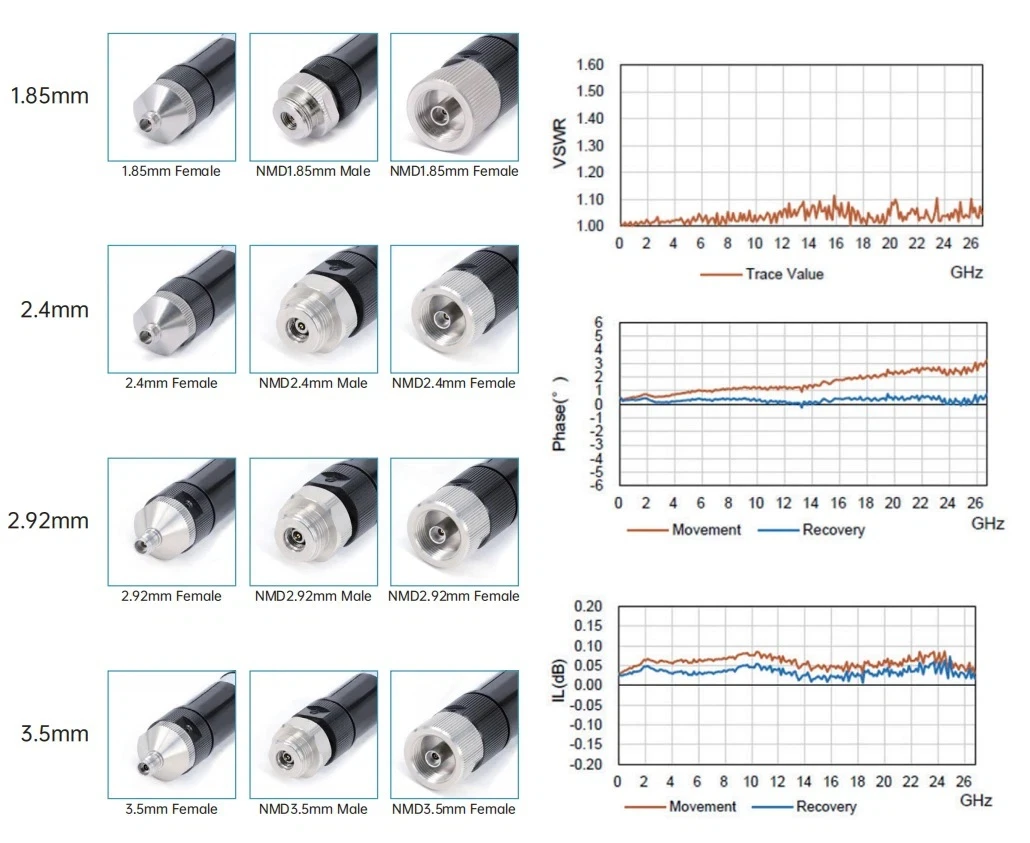

| Häufige Modelle und technische Indikatoren | |||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
 |
Vna -35 f35f -630 |
3,5 mm NMD Female |
3,5 mm weiblich |
DC -26.5 GHz |
1.30 |
 |
Vna -35 m35f -630 |
3,5 mm NMD Female |
3,5 mm NMD -Mann |
DC -26.5 GHz |
1.30 |
 |
Vna -292 f292f -630 |
2,92 mm NMD Female |
2,92 mm weiblich |
DC -40 GHz |
1.30 |
 |

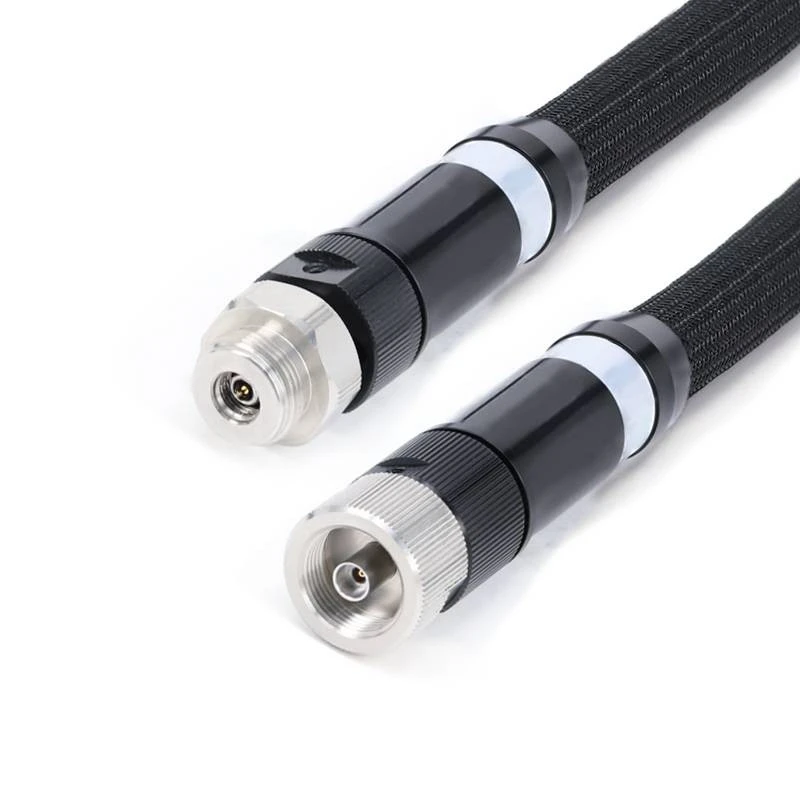

Vna -292 m292f -630 |
2,92 mm NMD Female |
2,92 mm NMD Female |
DC -40 GHz |
1.30 |
 |
Vna -24 f24f -630 |
2,4 mm NMD Female |
2,4 mm weiblich |
DC -40 GHz |
1.35 |
 |
Vna -24 m24f -630 |
2,4 mm NMD Female |
2,4 mm NMD -Mann |
DC -50 GHz |
1.35 |
 |
Vna -185 f185f -630 |
1,85 mm NMD Female |
1,85 mm weiblich |
DC -67 GHz |
1.50 |
 |
Vna -185 f185m -630 |
1,85 mm NMD Female |
1,85 mm NMD -Mann |
DC -67 GHz |
1.50 |
Beliebte label: VNA -Testkabel, USA VNA -Testkabel Hersteller, Lieferanten, Fabrik, Test und Messung, VNA -Testkabel
