Welche elektrischen Eigenschaften haben VNA-Testkabel?

Hallo! Als Lieferant von VNA-Testkabeln freue ich mich sehr, mit Ihnen in die elektrischen Eigenschaften dieser raffinierten Kabel einzutauchen.

Lassen Sie uns zunächst darüber sprechen, was VNA-Testkabel sind. Sie sind entscheidende Komponenten im Bereich Test und Messung. VNA steht für Vector Network Analyzer und diese Kabel werden verwendet, um den Analysator mit dem zu testenden Gerät zu verbinden. Wenn Sie mehr darüber erfahren möchten, können Sie sich diesen Link ansehen:VNA-Testkabel.

Eine der wichtigsten elektrischen Eigenschaften von VNA-Testkabeln ist die charakteristische Impedanz. Die charakteristische Impedanz ist im Grunde das Verhältnis von Spannung zu Strom in einer Wanderwelle auf dem Kabel. Bei den meisten VNA-Testkabeln beträgt die Standard-Wellenimpedanz 50 Ohm. Dies liegt daran, dass viele HF-Geräte (Hochfrequenzgeräte) für den Betrieb mit einer Impedanz von 50 Ohm ausgelegt sind. Wenn die Impedanz des Kabels mit der Impedanz des Geräts übereinstimmt, gewährleistet dies eine maximale Leistungsübertragung und minimiert Signalreflexionen.

Lassen Sie mich Ihnen ein Beispiel geben. Stellen Sie sich vor, Sie versuchen, Wasser durch einen Schlauch zu gießen. Wenn der Schlauch einen Knick aufweist, wird der Wasserfluss gestört und es kann sogar passieren, dass ein Teil des Wassers zurückspritzt. Wenn die Impedanz des VNA-Testkabels nicht mit der Impedanz des VNA oder des zu testenden Geräts übereinstimmt, kann das Signal ebenfalls zurückreflektiert werden, was zu Fehlern bei der Messung führt. Die richtige charakteristische Impedanz ist also wie ein reibungslos fließender Schlauch für Ihre elektrischen Signale.

Eine weitere wichtige Eigenschaft ist die Dämpfung. Unter Dämpfung versteht man den Verlust der Signalstärke auf dem Weg durch das Kabel. Sie wird in Dezibel pro Längeneinheit (dB/m oder dB/ft) gemessen. Das Ausmaß der Dämpfung hängt von mehreren Faktoren ab, beispielsweise der Frequenz des Signals, der Länge des Kabels und der Konstruktion des Kabels.

Höhere Frequenzen erfahren tendenziell eine stärkere Dämpfung als niedrigere Frequenzen. Dies liegt daran, dass bei höheren Frequenzen die elektrischen Signale stärker mit den Materialien im Kabel interagieren, wodurch mehr Energie als Wärme abgegeben wird. Beispielsweise könnte ein VNA-Testkabel bei 1 GHz eine Dämpfung von 0,5 dB/m aufweisen, bei 10 GHz könnte diese jedoch auf 2 dB/m ansteigen.

Auch die Länge des Kabels spielt eine große Rolle. Je länger das Kabel ist, desto stärker wird das Signal gedämpft. Wenn Sie sich also für ein VNA-Testkabel entscheiden, müssen Sie den Abstand zwischen dem VNA und dem zu testenden Gerät berücksichtigen. Wenn Sie Signale über eine große Entfernung messen müssen, sollten Sie möglicherweise ein Kabel mit geringerer Dämpfung wählen oder Signalverstärker verwenden, um die Signalstärke zu erhöhen.

VSWR oder Spannungs-Stehwellenverhältnis ist eine weitere wichtige elektrische Eigenschaft. VSWR ist ein Maß dafür, wie gut das Kabel an die Last (das zu testende Gerät) angepasst ist. Es ist das Verhältnis der maximalen Spannung zur minimalen Spannung am Kabel. Ein VSWR von 1:1 bedeutet, dass das Kabel perfekt an die Last angepasst ist und es zu keinen Signalreflexionen kommt. In der Realität ist es fast unmöglich, ein perfektes VSWR von 1:1 zu erreichen, aber ein niedrigeres VSWR ist immer besser.

Ein hohes VSWR kann zu Problemen wie einer verringerten Leistungsübertragung, ungenauen Messungen und sogar Schäden an der Ausrüstung führen. Wenn beispielsweise das VSWR zu hoch ist, kann das reflektierte Signal zu einer Überhitzung oder Fehlfunktion des VNA führen. Wenn Sie also VNA-Testkabel auswählen, sollten Sie nach Kabeln mit einem niedrigen VSWR suchen, insbesondere wenn Sie mit Hochleistungssignalen arbeiten.

Auch die Phasenstabilität ist eine entscheidende Eigenschaft, insbesondere wenn Sie präzise Messungen durchführen. Die Phasenstabilität bezieht sich darauf, wie stark sich die Phase des Signals über Zeit, Temperatur und Frequenz ändert. Bei manchen Anwendungen, beispielsweise bei Antennenmessungen oder beim Testen von Mikrowellenschaltungen, kann bereits eine kleine Phasenänderung zu erheblichen Fehlern bei der Messung führen.

Wenn Sie beispielsweise eine Antenne testen, kann die Phase des Signals das Strahlungsmuster der Antenne beeinflussen. Wenn sich die Phase des Signals vom VNA-Testkabel ändert, kann dies dazu führen, dass die Antenne ein anderes Strahlungsmuster zu haben scheint, als sie tatsächlich hat. Für diese Art von Anwendungen benötigen Sie also VNA-Testkabel mit hoher Phasenstabilität.

Lassen Sie uns nun darüber sprechen, wie diese elektrischen Eigenschaften durch die Kabelkonstruktion beeinflusst werden können. Der Innenleiter des VNA-Testkabels besteht normalerweise aus Kupfer oder einer Kupferlegierung. Kupfer ist ein guter Stromleiter, was zur Reduzierung der Dämpfung beiträgt. Der Außenleiter, auch Schirm genannt, dient dem Schutz des Innenleiters vor äußeren elektromagnetischen Störungen. Eine gute Abschirmung kann auch dazu beitragen, das VSWR zu reduzieren, indem sie Signallecks verhindert.

Auch das dielektrische Material zwischen Innen- und Außenleiter spielt eine Rolle für die elektrischen Eigenschaften des Kabels. Unterschiedliche dielektrische Materialien haben unterschiedliche Dielektrizitätskonstanten, die sich auf die charakteristische Impedanz, Dämpfung und Phasenstabilität des Kabels auswirken können. Beispielsweise weisen Kabel mit einem Material mit niedriger Dielektrizitätskonstante wie PTFE (Polytetrafluorethylen) tendenziell eine geringere Dämpfung und eine bessere Phasenstabilität auf als Kabel mit einem Material mit hoher Dielektrizitätskonstante.

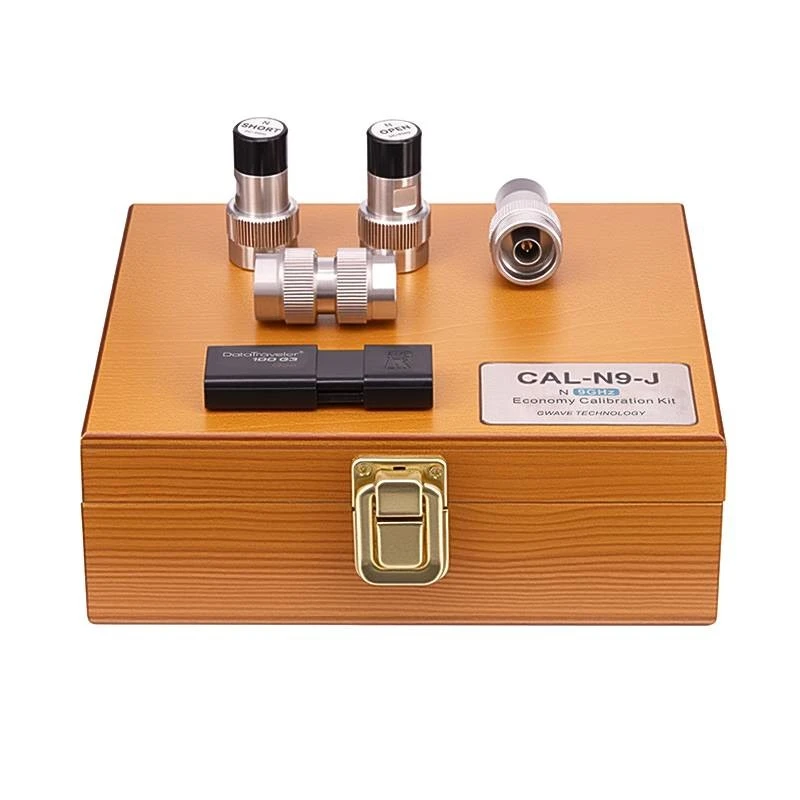

Wenn es um die Aufrechterhaltung der elektrischen Eigenschaften von VNA-Testkabeln geht, ist die Kalibrierung unerlässlich. Durch die Kalibrierung wird sichergestellt, dass die mit den Kabeln durchgeführten Messungen genau sind. Sie können verwendenKalibrierungskitsum Ihren VNA und die Kabel zu kalibrieren. Diese Kits enthalten normalerweise eine Reihe bekannter Standards, wie z. B. Unterbrechungs-, Kurzschluss- und Laststromkreise. Durch die Messung dieser Standards mit dem VNA und den Kabeln können Sie etwaige Fehler korrigieren, die durch die elektrischen Eigenschaften der Kabel verursacht werden.

Zusammenfassend lässt sich sagen, dass die elektrischen Eigenschaften von VNA-Testkabeln, wie z. B. charakteristische Impedanz, Dämpfung, VSWR und Phasenstabilität, für genaue Tests und Messungen von entscheidender Bedeutung sind. Als Lieferant verstehe ich die Bedeutung dieser Eigenschaften und bin bestrebt, qualitativ hochwertige VNA-Testkabel bereitzustellen, die Ihren Anforderungen entsprechen. Ganz gleich, ob Sie an einem kleinen Projekt oder einer groß angelegten industriellen Anwendung arbeiten: Die richtigen VNA-Testkabel können einen großen Unterschied in der Genauigkeit und Zuverlässigkeit Ihrer Messungen machen.

Wenn Sie am Kauf von VNA-Testkabeln interessiert sind oder Fragen zu deren elektrischen Eigenschaften haben, können Sie sich gerne an uns wenden. Wir sind hier, um Ihnen dabei zu helfen, die besten Kabel für Ihre spezifischen Anforderungen zu finden. Lassen Sie uns zusammenarbeiten, um sicherzustellen, dass Ihre Test- und Messprozesse so genau und effizient wie möglich sind!

Referenzen:

• „HF- und Mikrowellenschaltungsdesign für drahtlose Anwendungen“ von Chris Bowick
• „Antennentheorie: Analyse und Design“ von Constantine A. Balanis
