PCB -Anschlüsse
RF PCB Connectors, which is the abbreviation of "Radio Frequency Printed Circuit Board Connectors", are professional electrical components. They are designed to achieve a reliable connection between coaxial cables and printed circuit boards (PCBs). These connectors play a crucial role in high-frequency signal transmission, ensuring the smooth flow of data in a wide range of application Szenarien .
Beschreibung
Produkteinführung
RF PCB Connectors, which is the abbreviation of "Radio Frequency Printed Circuit Board Connectors", are professional electrical components. They are designed to achieve a reliable connection between coaxial cables and printed circuit boards (PCBs). These connectors play a crucial role in high-frequency signal transmission, ensuring the smooth flow of data in a wide range of application Szenarien .
RF -PCB -Anschlüsse sind typischerweise mit charakteristischen Impedanzen von 50 oder 75 Ohm .. Diese genaue Impedanz -Matching ist von größter Bedeutung, da sie mit der Impedanz der Übertragungslinien ausgerichtet ist. Frequenzsignale . Einige Modelle können bei Frequenzen bis zu 110 GHz oder sogar höher arbeiten.

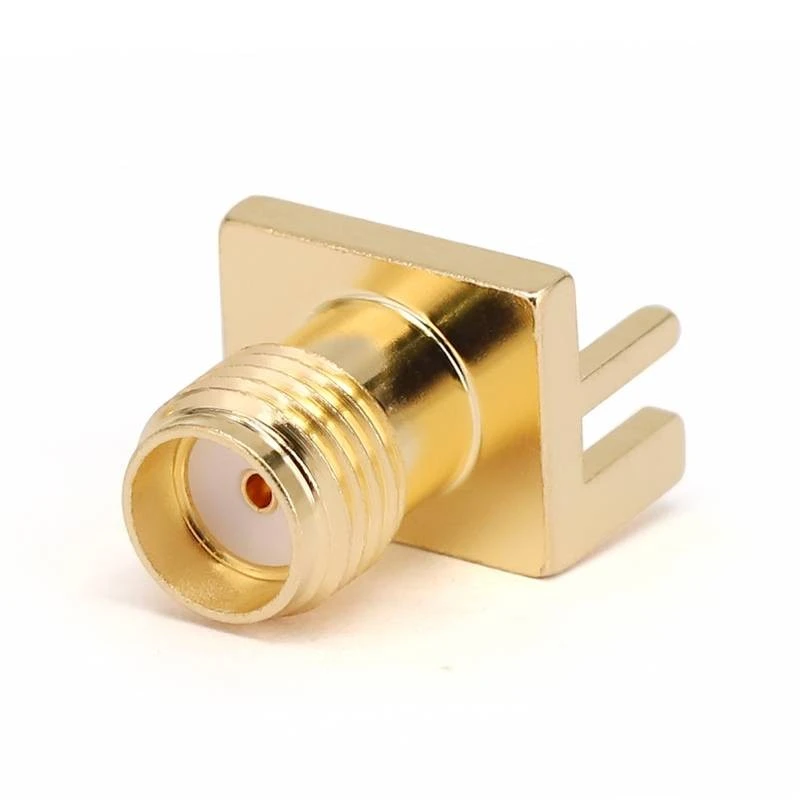

Produktkörperstil
Flexirfs verfügt über eine Vielzahl von Porttypen für PCB -Anschlüsse {..
Sie kommen in verschiedenen Montagestilen, einschließlich der Lochmontage, der Oberflächenmontage und der Kantenmontage .. Dies ermöglicht eine einfache Integration in verschiedene PCB -Layouts ., zum Beispiel, oberflächenübergreifend - montiertes RF -PCB -Anschlüsse werden häufig in kompakten elektronischen Geräten bevorzugt.
Produktanwendung
RF -PCB -Steckverbinder werden in mobilen Basisstationen ausführlich verwendet, wo sie die effiziente Übertragung von hohen Frequenzsignalen zwischen der Antenne und der PCB . in medizinischen Geräten wie MRI (Magnetresonanztomographie) in den Bereichen Machinen mit hoher Frequenz -Signal -Signal -Signal -Signal -Signal -Signal -Signal -Signal -Signal -Signal -Signal -Signal -Signal -Signalen sicherstellen. PCB -Anschlüsse werden in Anwendungen wie Automobilradarsystemen für Funktionen wie adaptive Geschwindigkeitsregelung . verwendet
Beschaffungs -FAQ
Produktspezifikationsdaten
|
Konfiguration |
|
|
Anschlusstyp |
SMA/2,92 mm/2,4 mm/1,85 mm/gpo |
|
Steckerimpedanz |
50 Ohm |
|
Steckerpolarität |
Norm |
|
Steckermontagemethode |
Gerade/ 2 Lochflansch/ 4 Lochflansch |
|
Anhangsmethode |
Kontakt |
|
Materialinformationen |
|
|
Center -Kontakt |
Würfel Gold plattiert |
|
Äußerer Kontakt |
Messing Gold plattiert |
|
Körper |
Messing Gold plattiert & Edelstahl |
|
Dielektrikum |
PEI/PTFE |
|
Umgebungsdaten |
|
|
Temperaturbereich |
-55 Grad zu +165 Grad |
|
2011/65/EU (ROHS) |
Konform |
Produkttyp
| SMA -PCB -Anschlüsse | |||||
 |
 |
||||
|

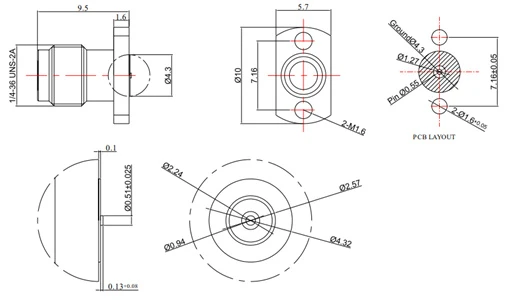

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

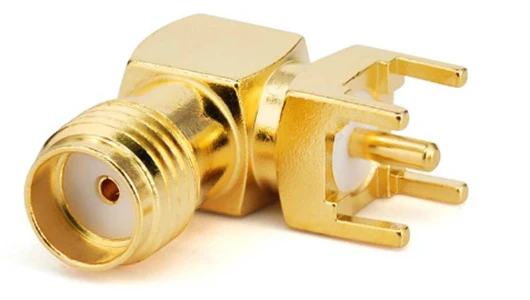

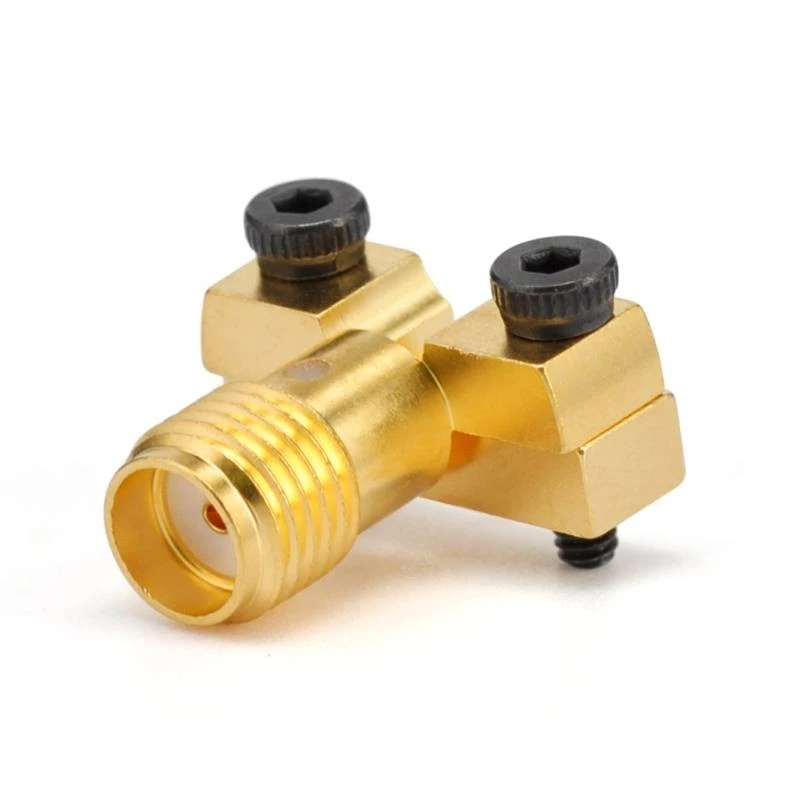

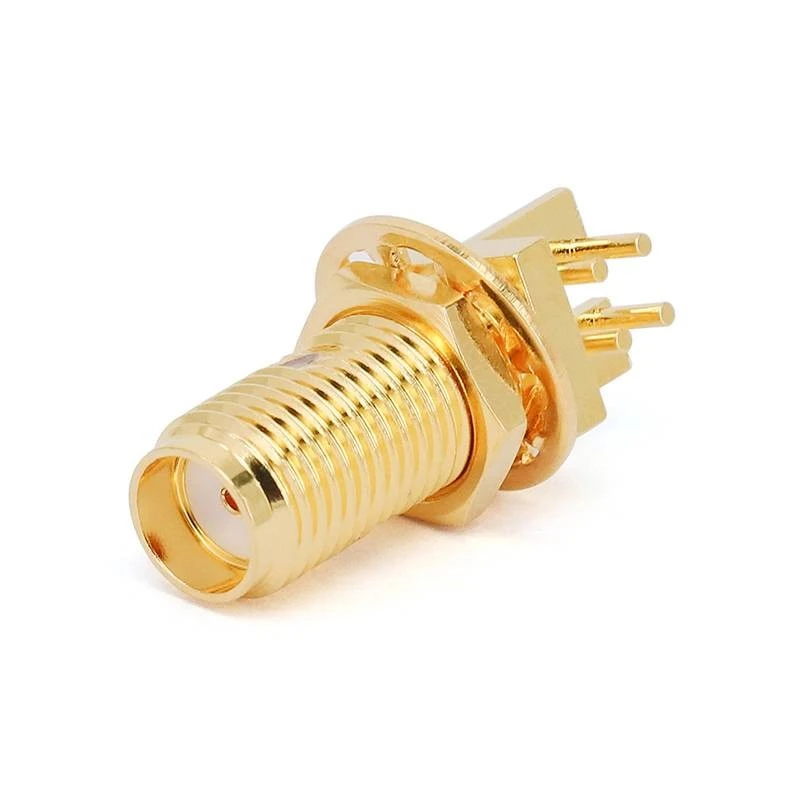

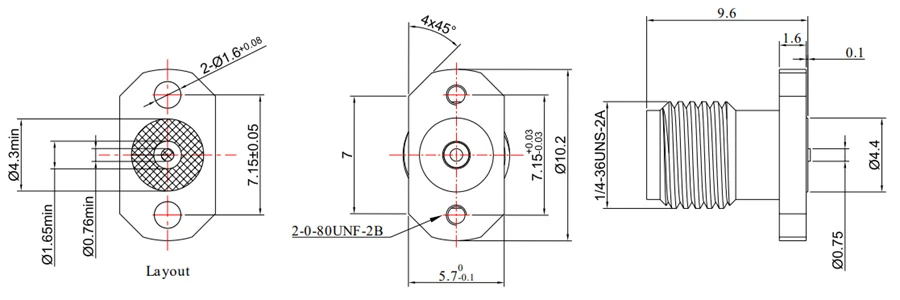

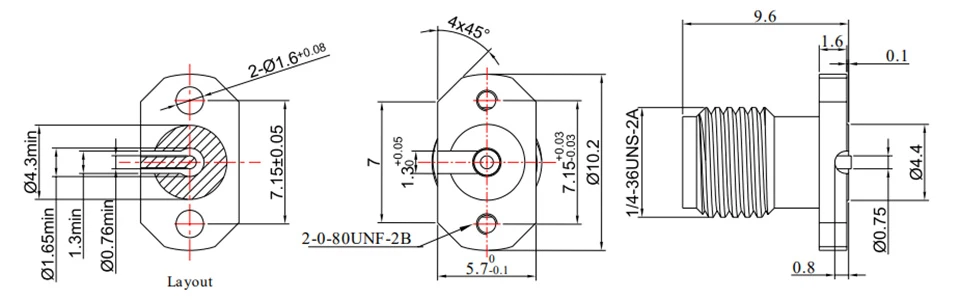

Fr 2- SMA-KFD 216-4 |
DC - 26.5 GHz |
1.20 |
Schraubenbefestigung |
Edelstahl |
Oberflächensignal |
|
|
|
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

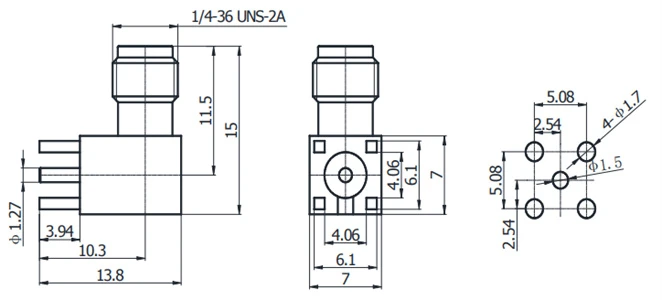

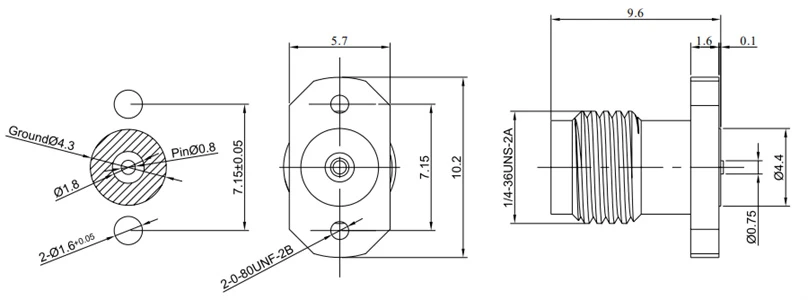

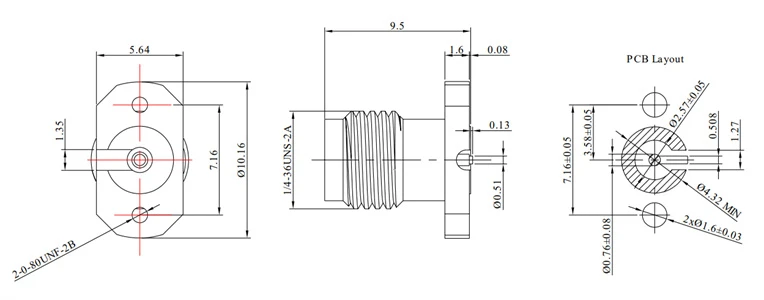

FR 2- SMA-KFD216 |
DC - 26.5 GHz |
1.20 |
Schraubenbefestigung |
Edelstahl |
Mitte und untere Signale |
|
|
|
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- SMA-KHD 104-1 |
DC - 12.4 GHz |
1.20 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|

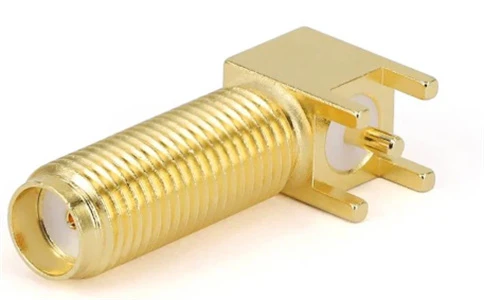

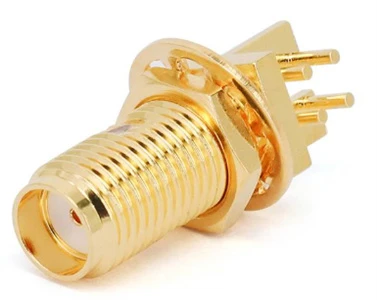

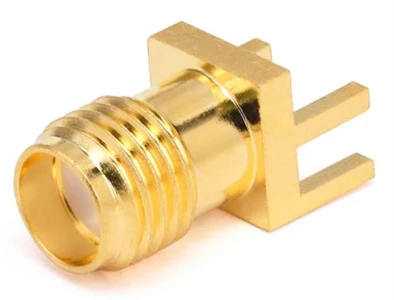

SMA -PCB -Anschlüsse |
|||||
|
|
|
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2- SMA-KHD100 |
DC - 18 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
|
||||
|

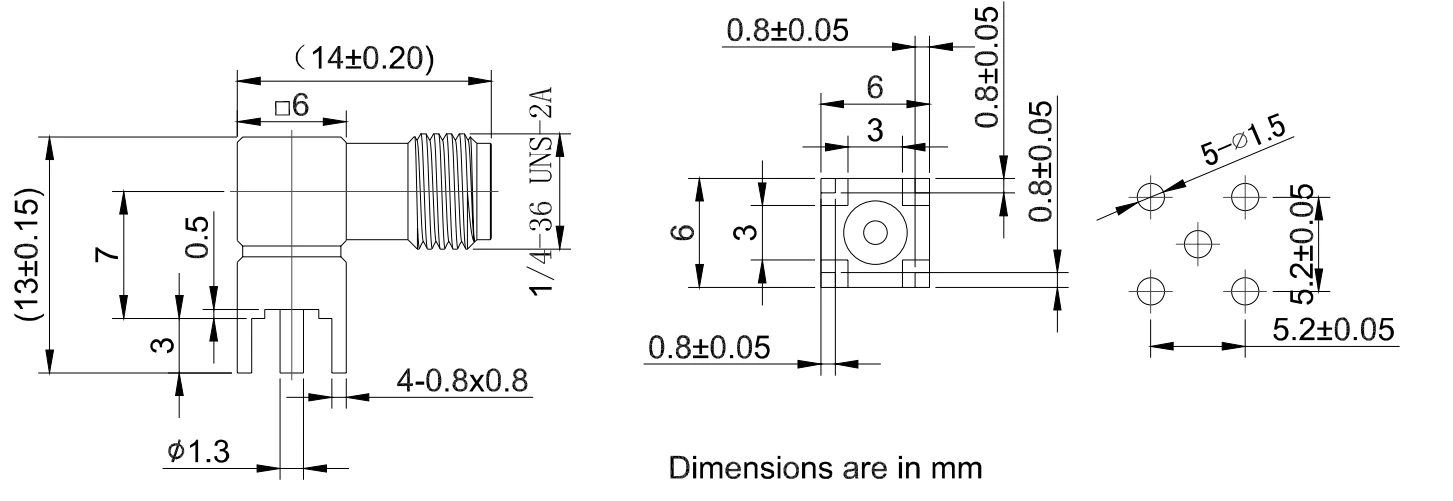

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

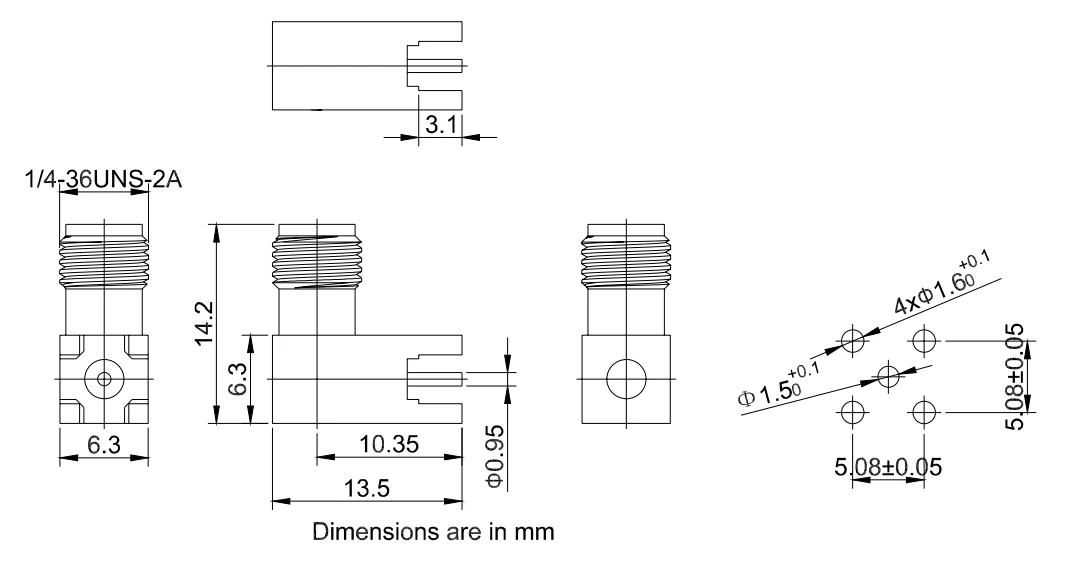

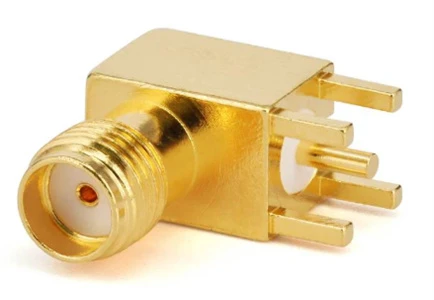

FR 2- SMA-KWHD |
DC - 6 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|

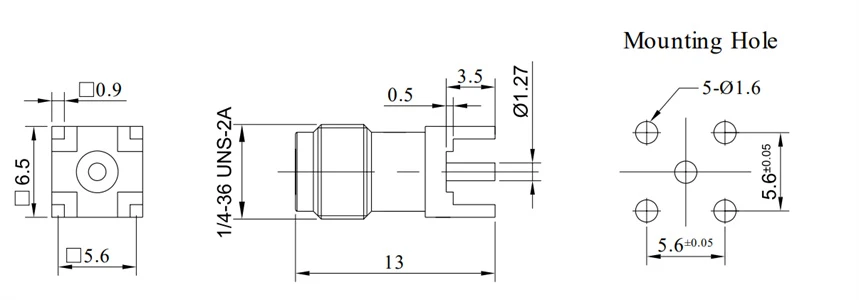

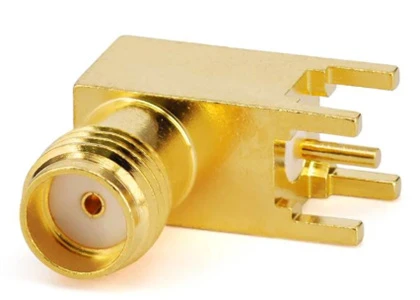

SMA -PCB -Anschlüsse |
|||||
|
|
|
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
|
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- SMA-KWHD11 |
DC - 6 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
SMA -PCB -Anschlüsse |
|||||
|
|
|
||||
|

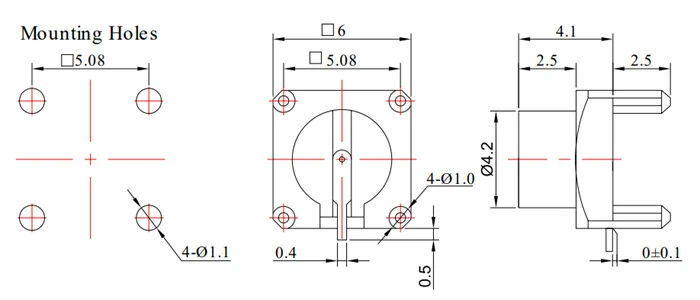

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

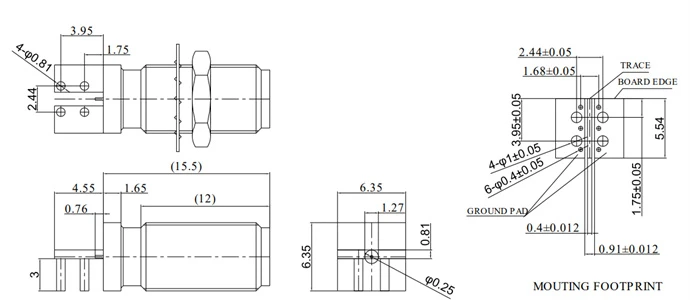

FR 2- SMA-KHD201A |
DC - 6 GHz |
1.25 |
Horizontaler Kartuschenlöt |
Messing Gold plattiert |
N / A |
|
|
|
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

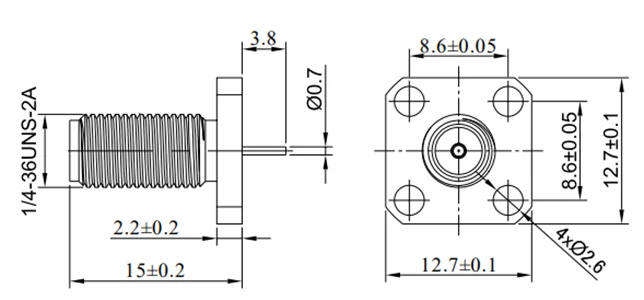

FR 2- SMA-KYFD0101 |
DC - 6 GHz |
1.25 |
Schraubenbefestigung |
Messing Gold plattiert |
N / A |
|

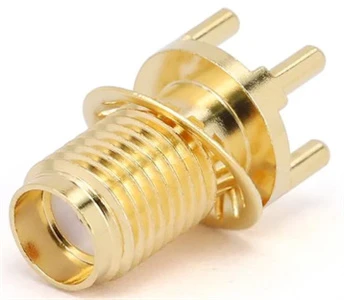

SMA -PCB -Anschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2- SMA-KYHD321 |
DC - 26.5 GHz |
1.30 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2- SMA-KHD |
DC - 6 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|

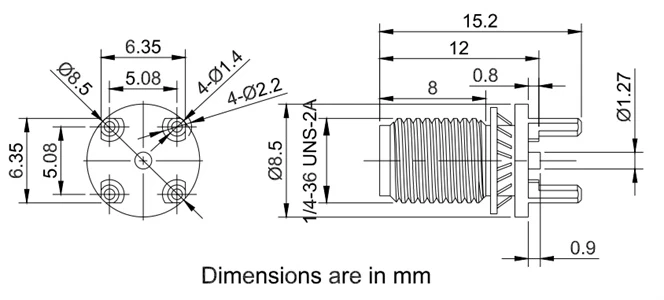

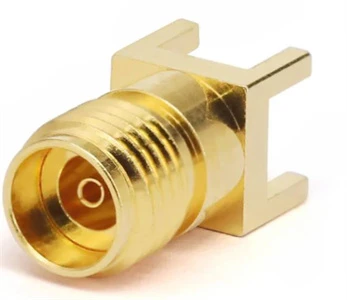

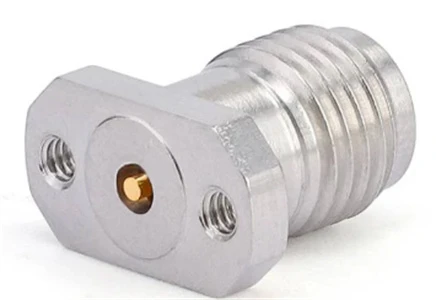

2,92 mm Leiteranschlüsse |
|||||
|
|
 |
||||
|

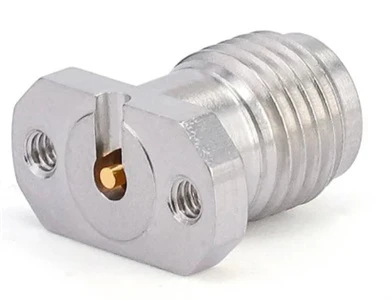

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

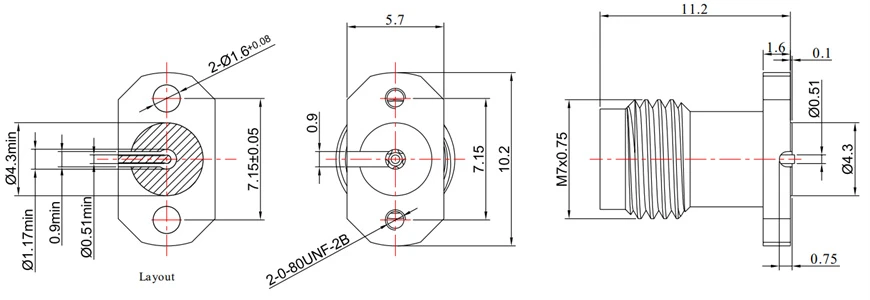

FR 2-2.92- KFD216 |
DC - 40 GHz |
1.25 |
Schraubenbefestigung |
Edelstahl |
Oberflächensignal |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2-2.92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Schraubenbefestigung |
Edelstahl |
Mitte und untere Signale |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2-2.92- khd100 |
DC - 40 GHz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|

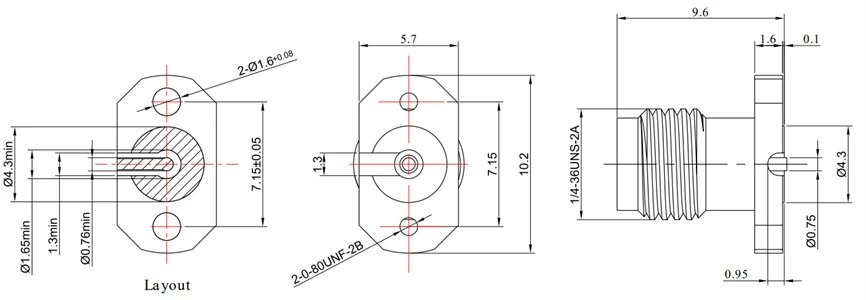

3,5 mm Leiteranschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2-3.5- KFD216 |
DC - 26.5 GHz |
1.25 |
Schraubenbefestigung |
Edelstahl |
Oberflächensignal |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Schraubenbefestigung |
Edelstahl |
Mitte und untere Signale |
|

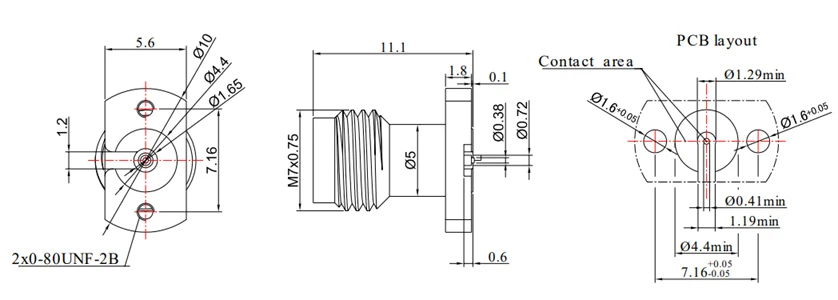

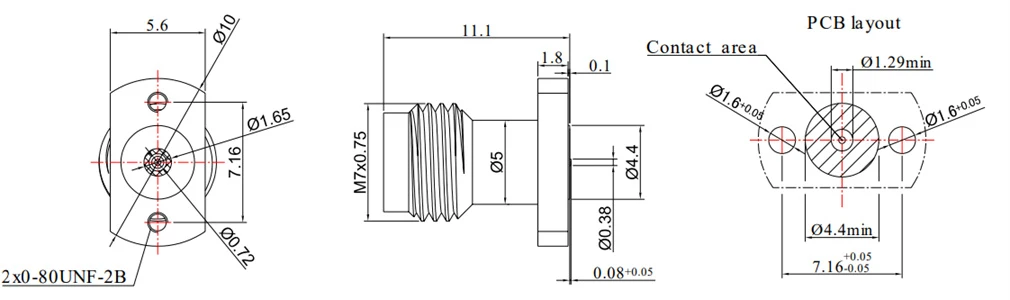

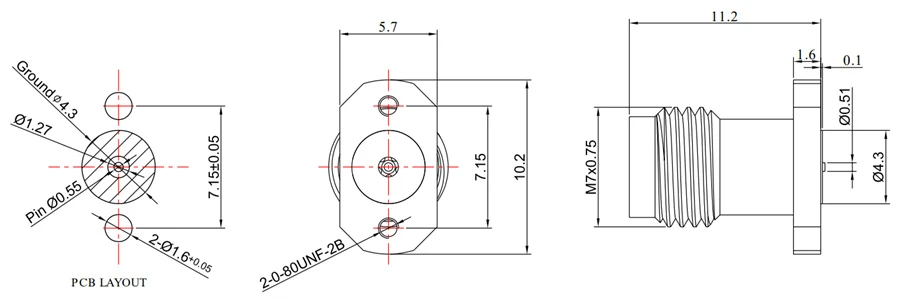

2,4 mm Leiteranschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2-2.4- KFD216 |
DC - 50 Hz |
1.25 |
Schraubenbefestigung |
Edelstahl |
Oberflächensignal |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Schraubenbefestigung |
Edelstahl |
Mitte und untere Signale |
|
1,85 mm Leiteranschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2-1.85- KFD216 |
DC - 67 Hz |
1.30 |
Schraubenbefestigung |
Edelstahl |
Oberflächensignal |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Schraubenbefestigung |
Edelstahl |
Mitte und untere Signale |
|

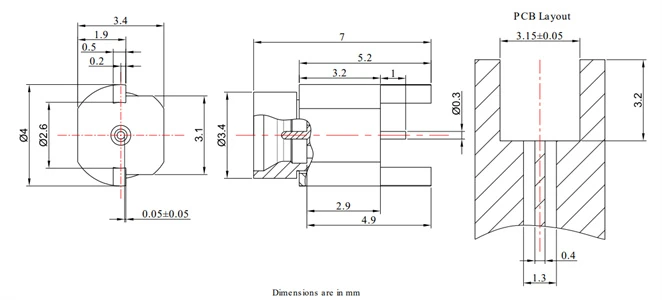

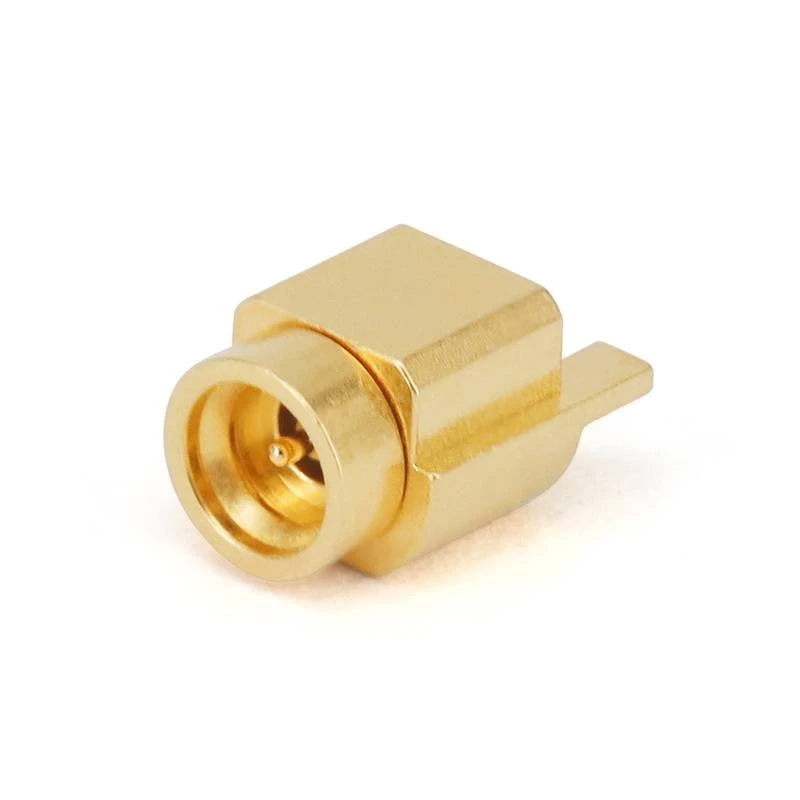

GPO (SMP) -PCB -Anschlüsse |
|||||
|
|
 |
||||
|

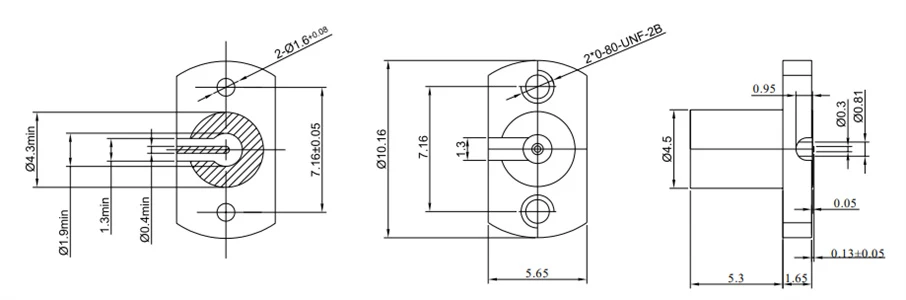

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Schraubenbefestigung |
Edelstahl |
Oberflächensignal |
|
|
 |
||||
|

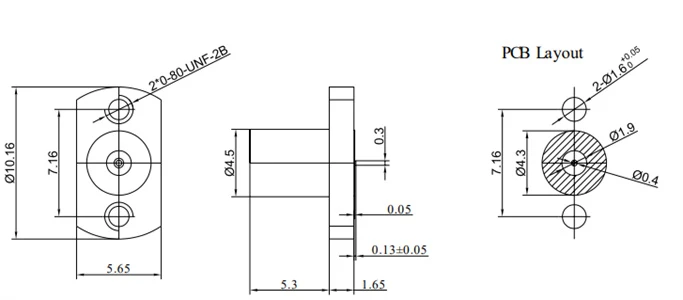

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Schraubenbefestigung |
Edelstahl |
Mitte und untere Signale |
|
|
 |
||||
|

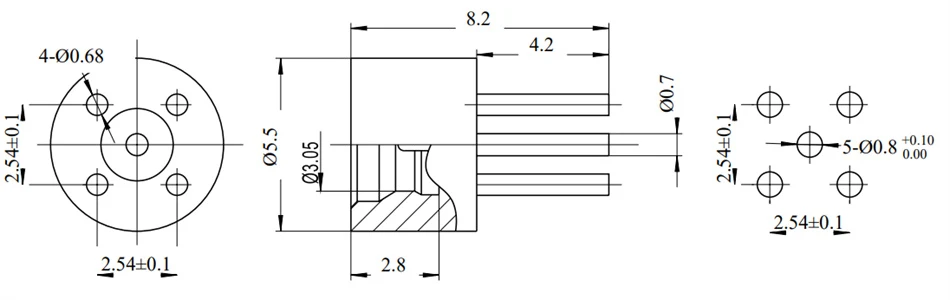

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|

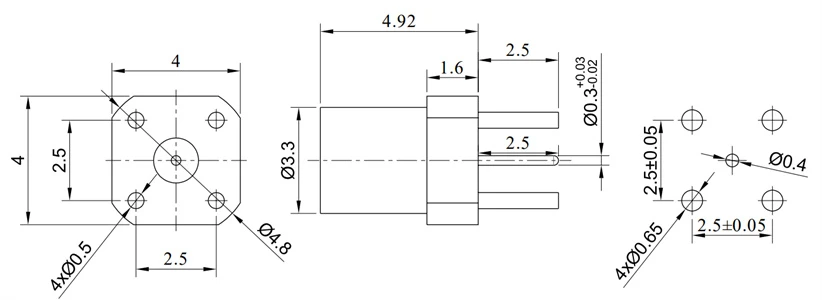

GPO (SMP) -PCB -Anschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|

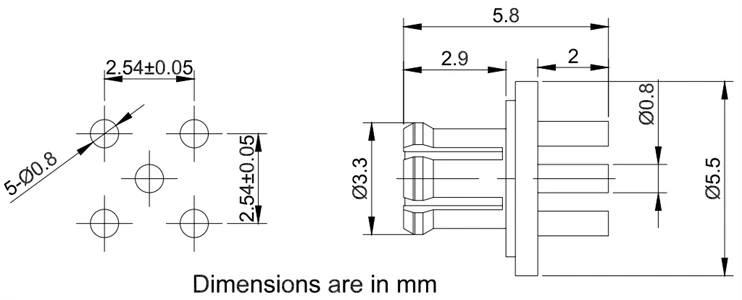

FR 2- GPO-JHD15 |
DC - 40 GHz |
1.50 |
Kartuschenlötung |
Messing Gold plattiert |
Begrenzte Entspannung |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 GHz |
1.45 |
Schraubenbefestigung |
Messing Gold plattiert |
Vollständige Entspannung |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|

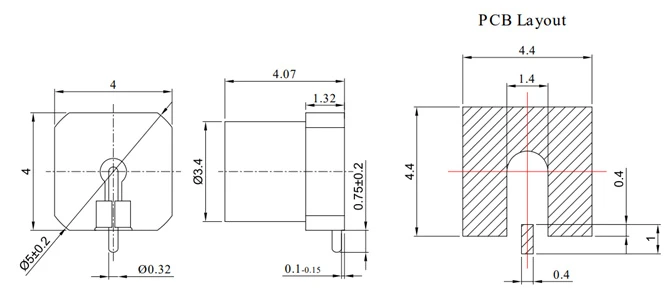

Fr 2- gpo-jhd 23- f |
DC - 26.5 GHz |
1.45 |
Kartusche und Oberflächenlöten |
Messing Gold plattiert |
Vollständige Entspannung |
|
GPO (SMP) -PCB -Anschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 GHz |
1.45 |
Kartusche und Oberflächenlöten |
Messing Gold plattiert |
Begrenzte Entspannung |
|
|
|
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHz |
1.45 |
Kartusche und Oberflächenlöten |
Messing Gold plattiert |
Glatt |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 GHz |
1.45 |
Kartuschenlötung |
Messing Gold plattiert |
Glatt |
|

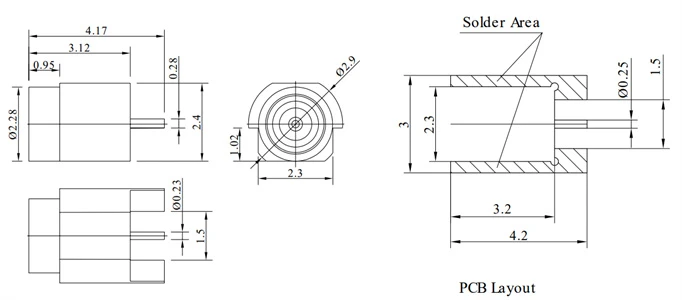

GPPO (MINI-SMP) -PCB-Anschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Oberflächenlöten |
Messing Gold plattiert |
Glatt |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
FR 2- GPPO-JHD1 |
DC - 65 GHz |
1.57@40G |
Oberflächenlöten |
Messing Gold plattiert |
Vollständige Entspannung |
|
|
 |
||||
|

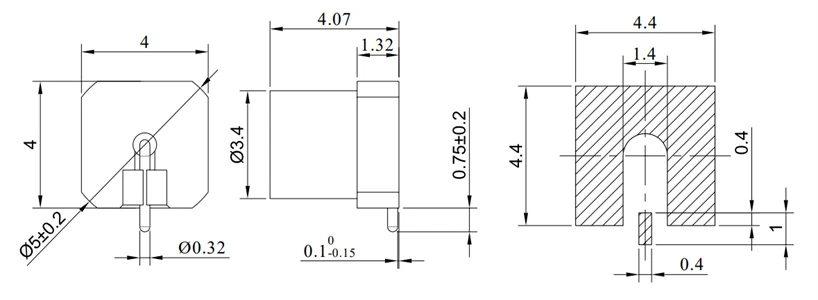

SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
Fr 2- GPPO-JHD20R |
DC - 40 GHz |
1.25 |
Horizontales Oberflächenlöten |
Messing Gold plattiert |
Glatt |
|
GPPO (MINI-SMP) & G3PO (SMPS) -PCB-Anschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
FR 2- GPPO-JHD-S |
DC - 40 GHz |
1.50 |
Kartuschenlötung |
Messing Gold plattiert |
Glatt |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Art der Schnittstelle |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Horizontales Oberflächenlöten |
Messing Gold plattiert |
Glatt |
|

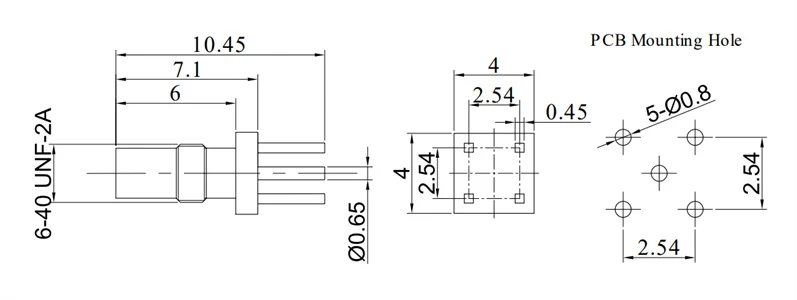

SSMC -PCB -Anschlüsse |
|||||
|
|
 |
||||
|

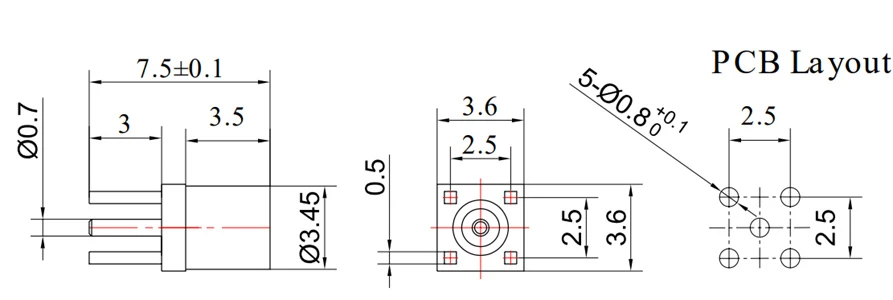

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- SSMC-JWHD1 |
DC - 6 GHz |
1.35 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

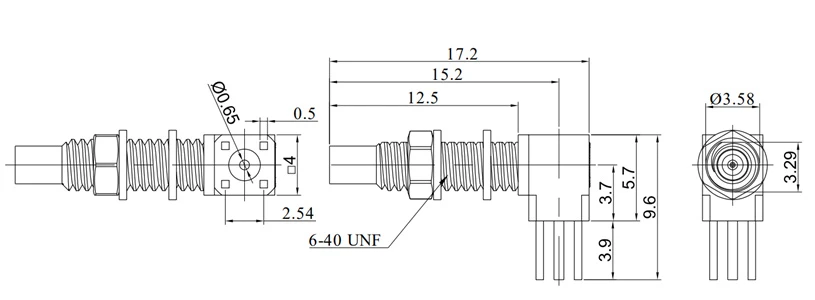

FR 2- SSMC-JYWHD5 |
DC - 6 GHz |
1.35 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2- SSMC-JHD2 |
DC - 6 GHz |
1.35 |
Kartuschenlötung |
Messing Gold plattiert |
Glatt |
|

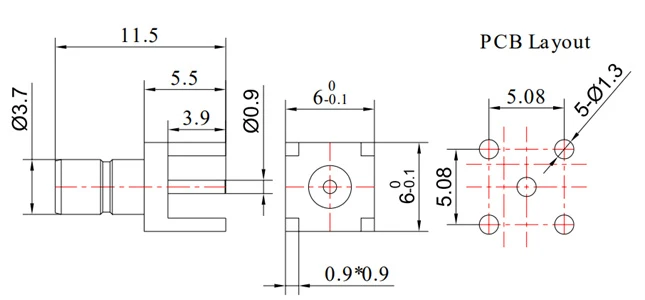

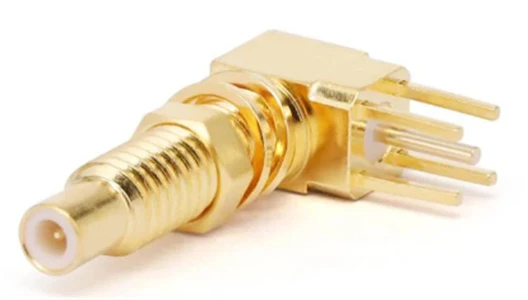

MMCX & MCX -PCB -Stecker |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|

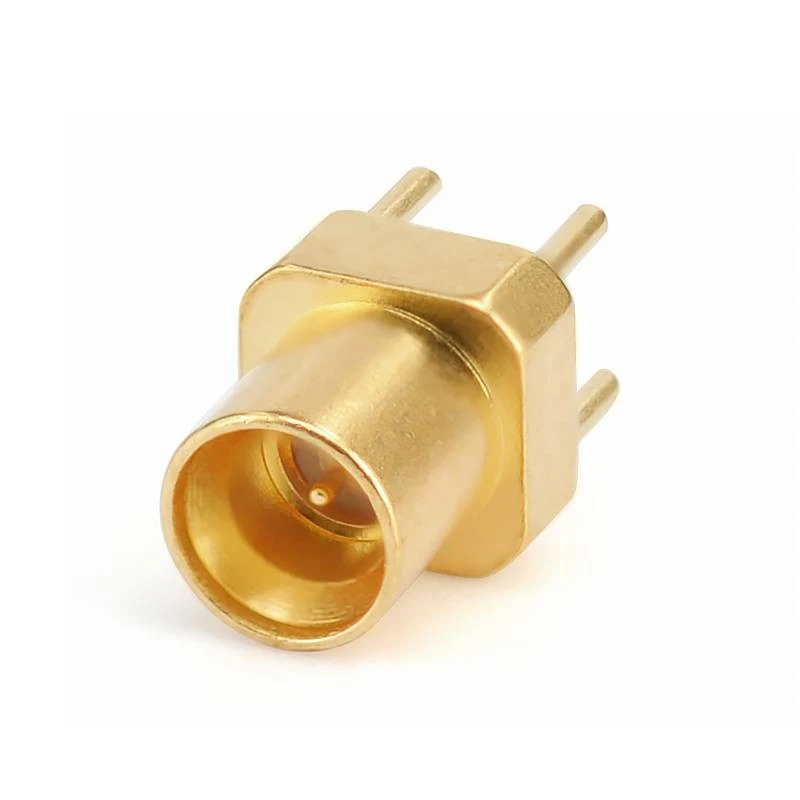

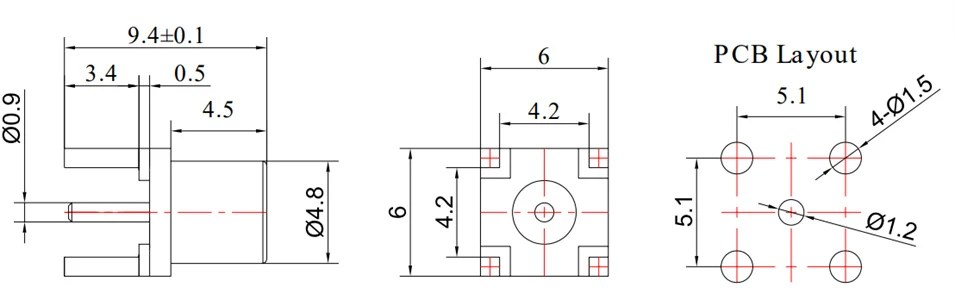

FR 2- MCX-KHD101E |
DC - 6 GHz |
1.30 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- McX-kyd1e |
DC - 6 GHz |
1.20 |
Schottmontage |
Messing Gold plattiert |
N / A |
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|

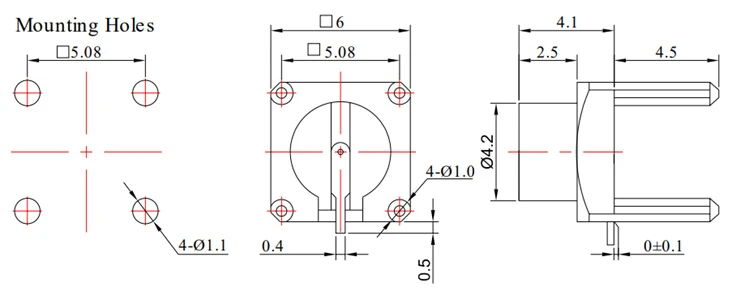

SMB -PCB -Anschlüsse |
|||||
|
|
 |
||||
|

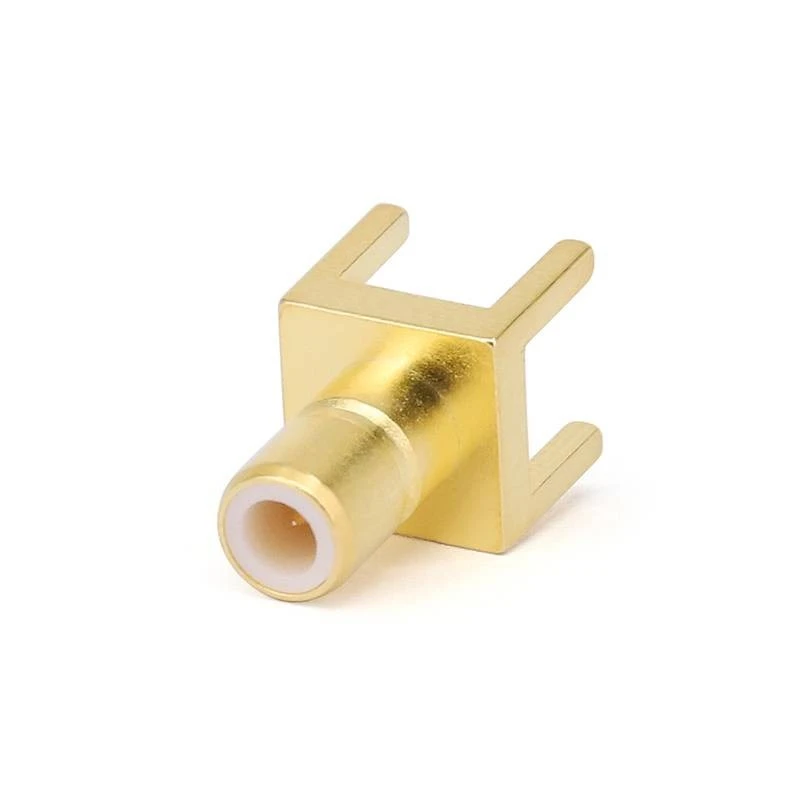

SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
FR 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Kartuschenlötung |
Messing Gold plattiert |
N / A |
|
BNC -PCB -Anschlüsse |
|||||
|
|
 |
||||
|
SKU |
Frequenz |
VSWR |
Installation |
Material |
Signalmodus |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Schottmontage |
Messing Niplated |
N / A |
