Was ist der Frequenzbereich von VNA-Testkabeln?

Als Lieferant von VNA-Testkabeln werde ich oft nach dem Frequenzbereich dieser wesentlichen Komponenten im Test- und Messbereich gefragt. In diesem Blog gehe ich detailliert auf den Frequenzbereich von VNA-Testkabeln ein, erkläre, warum er wichtig ist und wie er sich auf Ihre Testanwendungen auswirkt.

VNA-Testkabel verstehen

VNA oder Vector Network Analyzer ist ein leistungsstarkes Tool zur Messung der Netzwerkparameter elektrischer Netzwerke. VNA-Testkabel sind die entscheidende Verbindung zwischen dem VNA und dem zu testenden Gerät (DUT). Sie sind darauf ausgelegt, die Testsignale präzise vom VNA zum DUT und zurück zu übertragen und so zuverlässige und präzise Messungen zu gewährleisten.

VNA-Testkabel wurden entwickelt, um die anspruchsvollen Anforderungen von Hochfrequenztests zu erfüllen. Es gibt sie in verschiedenen Ausführungen, darunter flexible, halbstarre und anpassbare Kabel, von denen jedes seine eigenen Eigenschaften und Anwendungen aufweist. Entdecken Sie unser breites SortimentVNA-Testkabelum das zu finden, was Ihren Bedürfnissen entspricht.

Der Frequenzbereich von VNA-Testkabeln

Der Frequenzbereich von VNA-Testkabeln ist eine wichtige Spezifikation, die die Eignung des Kabels für verschiedene Testanwendungen bestimmt. Es bezieht sich auf den Frequenzbereich, über den das Kabel Signale mit akzeptablen Maßen an Dämpfung, Rückflussdämpfung und Phasenstabilität effektiv übertragen kann.

Niederfrequenzbereich

Die meisten VNA-Testkabel können Frequenzen ab einigen Kilohertz (kHz) verarbeiten. Bei niedrigen Frequenzen sind die elektrischen Eigenschaften des Kabels relativ stabil und die Dämpfung ist minimal. Dieser Niederfrequenzbereich wird häufig für grundlegende elektrische Tests verwendet, beispielsweise zum Messen des Widerstands und der Kapazität von Komponenten.

Hochfrequenzbereich

Die Hochfrequenzgrenze von VNA-Testkabeln kann je nach Kabeltyp und -konstruktion erheblich variieren. Bei standardmäßigen flexiblen VNA-Testkabeln kann die obere Frequenzgrenze zwischen 26,5 GHz und 40 GHz liegen. Diese Kabel werden häufig in allgemeinen HF- und Mikrowellentestanwendungen verwendet.

Halbstarre Kabel hingegen können viel höhere Frequenzfähigkeiten bieten. Sie können normalerweise mit bis zu 67 GHz oder in einigen Fällen sogar höher betrieben werden. Halbstarre Kabel werden für Hochleistungsanwendungen bevorzugt, bei denen geringe Verluste und hervorragende Phasenstabilität erforderlich sind, beispielsweise in der Luft- und Raumfahrt- und Verteidigungsindustrie.

Anpassbare Kabel sind ein Kompromiss zwischen flexiblen und halbstarren Kabeln. Sie bieten eine gute Balance zwischen Flexibilität und Hochfrequenzleistung, mit Frequenzbereichen typischerweise bis zu 40 GHz.

Bedeutung des Frequenzbereichs

Der Frequenzbereich von VNA-Testkabeln ist aus mehreren Gründen von größter Bedeutung:

Messgenauigkeit

Für genaue Messungen ist die Verwendung eines VNA-Testkabels mit einem geeigneten Frequenzbereich unerlässlich. Wenn der Frequenzbereich des Kabels für die Testfrequenz zu niedrig ist, kommt es zu einer übermäßigen Signaldämpfung, was zu ungenauen Messwerten führt. Andererseits kann die Verwendung eines Kabels mit einem viel höheren Frequenzbereich als nötig teurer sein und möglicherweise keine zusätzlichen Vorteile bringen.

Kompatibilität mit dem DUT

Der Frequenzbereich des Kabels muss mit den Frequenzeigenschaften des zu testenden Geräts (DUT) kompatibel sein. Wenn Sie beispielsweise eine Hochfrequenz-HF-Komponente testen, die bei 30 GHz arbeitet, benötigen Sie ein VNA-Testkabel, das Frequenzen bis mindestens 30 GHz verarbeiten kann.

Systemleistung

In einem VNA-Testsystem wird die Gesamtleistung stark von der Leistung der Testkabel beeinflusst. Ein Kabel mit einem breiten und geeigneten Frequenzbereich kann dazu beitragen, die Integrität der Testsignale aufrechtzuerhalten und sicherzustellen, dass der VNA die Netzwerkparameter des Prüflings genau messen kann.

Faktoren, die den Frequenzbereich beeinflussen

Mehrere Faktoren können den Frequenzbereich von VNA-Testkabeln beeinflussen:

Kabelbau

Die Konstruktion des Kabels, einschließlich der Art des Leiters, des dielektrischen Materials und der Abschirmung, spielt eine wichtige Rolle bei der Bestimmung seines Frequenzbereichs. Beispielsweise können Kabel mit hochwertigen dielektrischen Materialien wie PTFE (Polytetrafluorethylen) aufgrund ihrer verlustarmen Eigenschaften eine bessere Hochfrequenzleistung bieten.

Steckertyp

Auch die Art der am Kabel verwendeten Anschlüsse beeinflusst dessen Frequenzbereich. Hochwertige Steckverbinder wie SMA (Subminiaturversion A), 2,92-mm- und 1,85-mm-Steckverbinder sind für den Umgang mit hohen Frequenzen ausgelegt und sorgen für eine gute elektrische Verbindung. Die Verwendung des falschen Steckertyps kann die Frequenzleistung des Kabels beeinträchtigen.

Kabellänge

Die Länge des Kabels kann sich auf dessen Frequenzbereich auswirken. Längere Kabel weisen im Allgemeinen eine höhere Dämpfung auf, insbesondere bei hohen Frequenzen. Daher ist es wichtig, die geeignete Kabellänge basierend auf den Testanforderungen und dem verfügbaren Platz im Testaufbau zu wählen.

Kalibrierung und Frequenzbereich

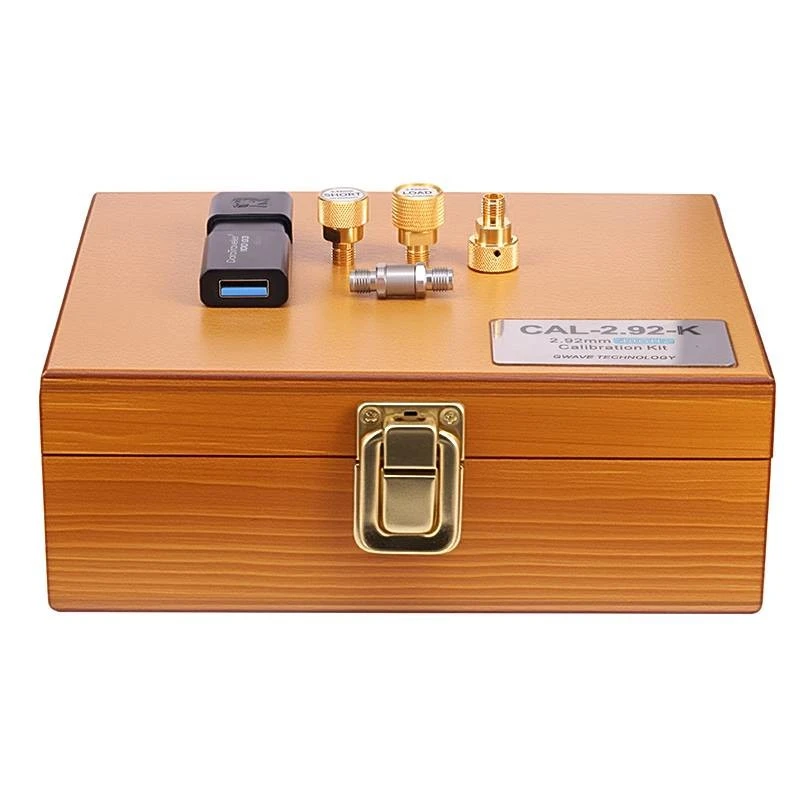

Die Kalibrierung ist ein wesentlicher Schritt beim VNA-Testen, um genaue Messungen sicherzustellen.Kalibrierungskitswerden verwendet, um die durch die Testkabel, Anschlüsse und den VNA selbst verursachten Fehler zu kompensieren.

Der Kalibrierungsprozess wird typischerweise über einen bestimmten Frequenzbereich durchgeführt. Es ist wichtig sicherzustellen, dass der Kalibrierungsfrequenzbereich mit dem Frequenzbereich der VNA-Testkabel und des Prüflings übereinstimmt. Wenn die Kalibrierung nicht korrekt durchgeführt wird, können die Messergebnisse insbesondere an den Rändern des Frequenzbereichs ungenau sein.

Auswahl des richtigen VNA-Testkabels basierend auf dem Frequenzbereich

Bei der Auswahl eines VNA-Testkabels ist es wichtig, den Frequenzbereich Ihrer Testanwendung zu berücksichtigen. Hier sind einige Schritte, die Ihnen helfen, die richtige Wahl zu treffen:

1. Bestimmen Sie die Testhäufigkeit: Identifizieren Sie den Frequenzbereich der Signale, die Sie messen müssen. Dadurch erhalten Sie eine klare Vorstellung vom minimalen Frequenzbereich, der für das Kabel erforderlich ist.
2. Berücksichtigen Sie die Bewerbungsvoraussetzungen: Wenn Sie an einer Hochleistungsanwendung wie 5G-Tests oder Satellitenkommunikation arbeiten, benötigen Sie möglicherweise ein Kabel mit einem breiteren und höheren Frequenzbereich. Für allgemeine Tests kann ein flexibles Standardkabel mit einem moderaten Frequenzbereich ausreichend sein.
3. Bewerten Sie die Kabeleigenschaften: Berücksichtigen Sie neben dem Frequenzbereich auch andere Kabeleigenschaften wie Dämpfung, Rückflussdämpfung und Phasenstabilität. Diese Faktoren können sich auch auf die Messgenauigkeit und die Gesamtleistung des Prüfsystems auswirken.

Abschluss

Der Frequenzbereich von VNA-Testkabeln ist eine kritische Spezifikation, die sich direkt auf die Genauigkeit und Zuverlässigkeit Ihrer VNA-Messungen auswirkt. Als Lieferant von VNA-Testkabeln wissen wir, wie wichtig es ist, Kabel mit dem richtigen Frequenzbereich für Ihre spezifischen Anwendungen bereitzustellen.

Wenn Sie auf der Suche nach VNA-Testkabeln sind oder Fragen zum Frequenzbereich und seinen Auswirkungen haben, zögern Sie bitte nicht, uns zu kontaktieren. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der besten Kabel für Ihre Testanforderungen und begleitet Sie durch den Beschaffungsprozess.
