Welche Nennleistung hat ein SMA-Adapter?

Welche Nennleistung hat ein SMA-Adapter?

Als vertrauenswürdiger Lieferant von SMA-Adaptern erhalte ich häufig Anfragen bezüglich der Nennleistung dieser wichtigen Komponenten. Das Verständnis der Nennleistung eines SMA-Adapters ist entscheidend für die Gewährleistung optimaler Leistung und Sicherheit in verschiedenen HF-Anwendungen (Radiofrequenz). In diesem Blogbeitrag werde ich mich mit dem Konzept der Nennleistung, den Faktoren, die sie beeinflussen, und der Auswahl des richtigen SMA-Adapters basierend auf Ihren Leistungsanforderungen befassen.

Leistungsbewertung verstehen

Die Nennleistung eines SMA-Adapters bezieht sich auf die maximale Strommenge, die der Adapter verarbeiten kann, ohne dass es zu erheblichen Leistungseinbußen oder Schäden kommt. Sie wird normalerweise in Watt (W) angegeben und stellt die Dauerleistung dar, die der Adapter über einen längeren Zeitraum sicher abführen kann. Eine Überschreitung der Nennleistung kann zu Überhitzung, Signalverlust und sogar zu dauerhaften Schäden am Adapter führen.

Faktoren, die die Nennleistung beeinflussen

Mehrere Faktoren beeinflussen die Nennleistung eines SMA-Adapters. Das Verständnis dieser Faktoren ist für die Auswahl des richtigen Adapters für Ihre spezifische Anwendung von entscheidender Bedeutung.

1. Frequenz: Die Nennleistung eines SMA-Adapters kann je nach Betriebsfrequenz variieren. Bei höheren Frequenzen kann der Adapter aufgrund von Faktoren wie Skin-Effekt und dielektrischen Verlusten erhöhte Verluste erleiden. Infolgedessen kann die Nennleistung bei höheren Frequenzen niedriger sein als bei niedrigeren Frequenzen.
2. Temperatur: Auch die Temperatur kann einen erheblichen Einfluss auf die Nennleistung eines SMA-Adapters haben. Mit steigender Temperatur kann der Widerstand der Materialien des Adapters zunehmen, was zu einer höheren Verlustleistung und einer geringeren Belastbarkeit führt. Daher ist es wichtig, bei der Auswahl eines SMA-Adapters den Betriebstemperaturbereich zu berücksichtigen.
3. Steckertyp: Der Typ des im Adapter verwendeten SMA-Steckers kann sich auch auf dessen Nennleistung auswirken. Unterschiedliche Steckerdesigns können unterschiedliche Impedanzeigenschaften und Leistungsbelastbarkeiten aufweisen. Beispielsweise kann ein Präzisions-SMA-Stecker aufgrund seiner besseren elektrischen Leistung eine höhere Nennleistung als ein Standard-SMA-Stecker haben.
4. Materialqualität: Auch die Qualität der beim Bau des SMA-Adapters verwendeten Materialien kann dessen Nennleistung beeinflussen. Hochwertige Materialien mit geringem Verlust und hoher Wärmeleitfähigkeit können dazu beitragen, die Leistungsfähigkeit des Adapters zu verbessern.

Leistungsangaben

Bei der Auswahl eines SMA-Adapters ist es wichtig, die Angaben des Herstellers zur Nennleistung zu beachten. Die Nennleistung wird normalerweise bei einer bestimmten Frequenz und Temperatur angegeben. Beispielsweise kann ein Hersteller die Nennleistung eines SMA-Adapters mit 100 W bei 1 GHz und 25 °C angeben. Es ist wichtig zu beachten, dass die Nennleistung bei höheren Frequenzen oder Temperaturen sinken kann.

Zusätzlich zur Dauerleistungsnennleistung geben einige Hersteller möglicherweise auch die Spitzenleistungsnennleistung eines SMA-Adapters an. Die Spitzenleistung stellt die maximale Leistung dar, die der Adapter für einen kurzen Zeitraum verarbeiten kann, typischerweise in Form eines Impulses. Die Spitzenleistung ist in der Regel höher als die Dauerleistung und ist wichtig für Anwendungen mit Hochleistungsimpulsen.

Auswahl des richtigen SMA-Adapters basierend auf den Leistungsanforderungen

Um den richtigen SMA-Adapter entsprechend Ihrem Strombedarf auszuwählen, müssen Sie die folgenden Schritte berücksichtigen:

1. Bestimmen Sie den Strombedarf: Zunächst müssen Sie den Leistungsbedarf Ihrer Anwendung ermitteln. Dazu gehören die Dauerleistung und die Spitzenleistung, die der Adapter bewältigen muss.
2. Berücksichtigen Sie die Betriebsfrequenz: Als nächstes müssen Sie die Betriebsfrequenz Ihrer Anwendung berücksichtigen. Wie bereits erwähnt, kann die Nennleistung eines SMA-Adapters je nach Betriebsfrequenz variieren. Stellen Sie sicher, dass Sie einen Adapter mit einer Nennleistung auswählen, die für Ihre Betriebsfrequenz geeignet ist.
3. Bewerten Sie den Temperaturbereich: Sie müssen auch den Temperaturbereich bewerten, in dem der Adapter betrieben werden kann. Wenn die Betriebstemperatur hoch ist, müssen Sie möglicherweise einen Adapter mit einer höheren Nennleistung auswählen, um eine zuverlässige Leistung zu gewährleisten.
4. Wählen Sie den richtigen Steckertyp: Der Typ des im Adapter verwendeten SMA-Steckers kann sich auch auf seine Leistungsfähigkeit auswirken. Berücksichtigen Sie die spezifischen Anforderungen Ihrer Anwendung und wählen Sie einen Steckverbindertyp, der Ihren Anforderungen entspricht. Wenn Sie beispielsweise hohe Präzision und geringe Verluste benötigen, sollten Sie sich für einen Präzisions-SMA-Stecker entscheiden.

Beispiele für SMA-Adapter und ihre Nennleistungen

Werfen wir einen Blick auf einige Beispiele für SMA-Adapter und deren Leistungswerte.

• 1,0-mm-Adapter: Der1,0-mm-Adapterist ein Hochleistungsadapter für den Einsatz in Mikrowellen- und Millimeterwellenanwendungen. Typischerweise hat er eine Nennleistung von bis zu 50 W bei Frequenzen bis zu 110 GHz.

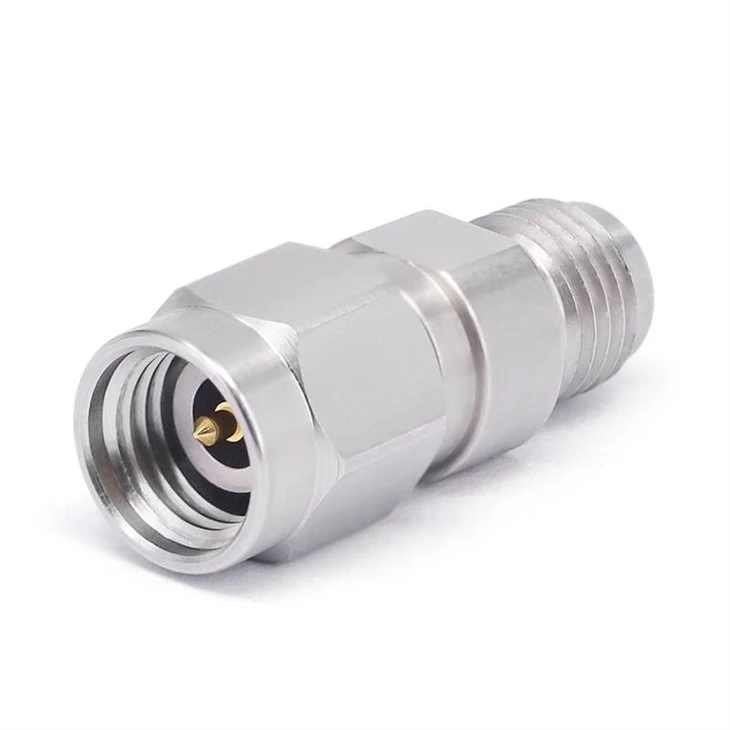

• 3,5-mm-Adapter: Der3,5-mm-Adapterist eine beliebte Wahl für HF-Anwendungen im Frequenzbereich von 0 bis 34 GHz. Bei niedrigeren Frequenzen hat es normalerweise eine Nennleistung von bis zu 100 W, die bei höheren Frequenzen abnehmen kann.
• WR12 Gerader Hohlleiteradapter: DerWR12 Gerader Hohlleiteradapterwird für Wellenleiter-zu-Koaxial-Übergänge in Hochleistungs-HF-Anwendungen verwendet. Es ist für hohe Leistungen geeignet, wobei die Nennleistung je nach spezifischem Design und Betriebsbedingungen mehrere hundert Watt überschreiten kann.

Bedeutung der Nennleistung in HF-Systemen

Die Nennleistung eines SMA-Adapters ist in HF-Systemen von größter Bedeutung. Die Verwendung eines Adapters mit einer für die Anwendung zu niedrigen Nennleistung kann zu verschiedenen Problemen führen, darunter:

• Signalverschlechterung: Eine Überschreitung der Nennleistung kann zu einer Überhitzung des Adapters führen, was zu erhöhtem Signalverlust und Verzerrungen führen kann. Dies kann zu einer schlechten Systemleistung und verringerter Zuverlässigkeit führen.
• Komponentenschaden: Hohe Leistungspegel können auch zu dauerhaften Schäden am Adapter führen, z. B. zum Schmelzen der Anschlussstifte oder zu Schäden am dielektrischen Material. Dies kann zu kostspieligen Reparaturen oder Ersatzlieferungen führen.
• Sicherheitsrisiken: In extremen Fällen kann eine Überhitzung des Adapters aufgrund übermäßiger Leistung ein Sicherheitsrisiko darstellen, z. B. die Gefahr eines Brandes oder eines Stromschlags.

Abschluss

Zusammenfassend lässt sich sagen, dass die Nennleistung eines SMA-Adapters ein kritischer Parameter ist, der seine Fähigkeit bestimmt, die Leistung in HF-Anwendungen zu verarbeiten. Indem Sie die Faktoren verstehen, die sich auf die Nennleistung auswirken, sich auf die Spezifikationen des Herstellers beziehen und den richtigen Adapter basierend auf Ihren Leistungsanforderungen auswählen, können Sie optimale Leistung und Zuverlässigkeit Ihrer HF-Systeme sicherstellen.

Wenn Sie Fragen zur Nennleistung von SMA-Adaptern haben oder Hilfe bei der Auswahl des richtigen Adapters für Ihre Anwendung benötigen, können Sie sich gerne an uns wenden. Unser Expertenteam ist immer bereit, Ihnen dabei zu helfen, die beste Lösung für Ihre HF-Anforderungen zu finden.

Referenzen

• Pozar, DM (2011). Mikrowellentechnik (4. Aufl.). Wiley.
• Collin, RE (2001). Grundlagen der Mikrowellentechnik (2. Aufl.). McGraw-Hill.
