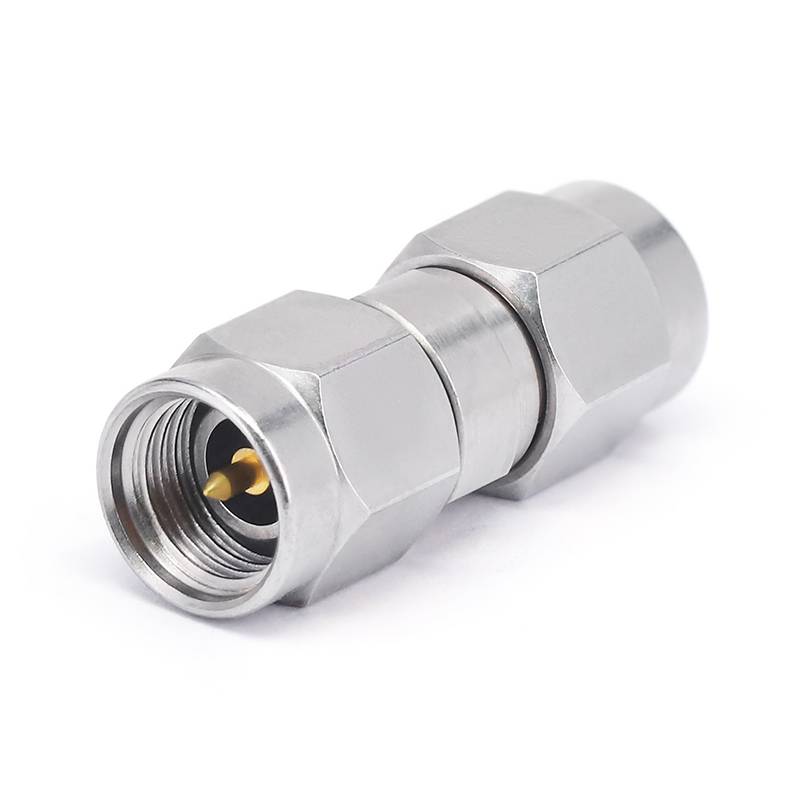

3,5 mm Adapter

Der 3,5 -mm -HF -Adapter ist im Allgemeinen durch eine kompakte Struktur gekennzeichnet. Der äußere Durchmesser des Steckverbinders beträgt normalerweise etwa 3,5 mm, was so ausgelegt ist, dass es klein und leicht ist, wodurch er für die Verwendung in Anwendungen geeignet ist, in denen der Platz begrenzt ist. Beispielsweise kann der 3,5-mm-Anschluss in einigen Miniaturkommunikationsgeräten oder Hochdichte-Leiterplatten-Platine-Baugruppen leicht integriert werden, ohne zu viel Platz einzunehmen.

Anfrage senden

Beschreibung

Produkteinführung

Darüber hinaus gibt es verschiedene Formen von Port-Schnittstellen wie geraden Steckverbindungen und rechten Winkelanschlüssen. Rechtwinkelanschlüsse sind in Situationen, in denen der Platz begrenzt ist und die Verbindung im rechten Winkel hergestellt werden muss. Beispiel

Produkttechnische Daten

Die 3,5 -mm -HF -Adaptergeräte haben im Allgemeinen einen niedrigen VSWR. Ein niedriger VSWR kann die Signalreflexion effektiv reduzieren und die Effizienz der Signalübertragung verbessern. In praktischen Anwendungen kann ein VSWR -Wert von weniger als 1,15 erreicht werden, was hilft, sicherzustellen, dass das Signal reibungslos zwischen verschiedenen Komponenten übertragen wird, ohne übermäßige Reflexion und Störung zu verursachen.

Beschaffungs -FAQ

1. Was ist dein MOQ?

A: Wenn wir die Produkte auf Lager haben, ist es kein MOQ. Wenn wir produzieren müssen, können wir den MOQ gemäß der genauen Situation des Kunden besprechen.

2. Wie lang ist Ihre Lieferzeit?

A: Die allgemeine Lieferzeit lautet 15-30 Tage nach Erhalt Ihrer Bestellbestätigung. Wenn wir die Waren auf Lager haben, dauert es nur 1-2 Tage.

Produktspezifikationsdaten

Konfiguration
Anschluss 1 Typ	3,5 mm
Stecker 1 Impedanz	50 Ohm
Stecker 1 Polarität	Standard
Stecker 2 -Typ	2,4 mm/2,92 mm/3,5 mm/n
Stecker 2 Impedanz	50 Ohm
Stecker 2 Polarität	Standard
Steckermontagemethode	Keiner
Adapterkörperstil	Gerade Flansch
Materialinformationen
Center -Kontakt	Würfel Gold plattiert
Äußerer Kontakt	Edelstahl
Körper	Edelstahl
Dielektrikum	Pei
Umgebungsdaten
Temperaturbereich	-55 Grad zu +165 Grad
2011/65/EU (ROHS)	Konform

Produkttyp

3,5 mm HF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp
Fr 1-3. 5- jjs		DC -33 GHz	1.15	3,5 mm männlich bis 3,5 mm männlich
Fr 1-3. 5- kks		DC -33 GHz	1.15	3,5 mm weiblich bis 3,5 mm weiblich
Fr 1-3. 5- jks		DC -33 GHz	1.15	3,5 mm männlich bis 3,5 mm weiblich
3,5 mm bis 2,4 mm HF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp
Fr 1-3. 5/2. 4- jjs		DC -26. 5GHz	1.15	3,5 mm männlich bis 2,4 mm männlich
Fr 1-3. 5/2. 4- kks		DC -26. 5GHz	1.15	3,5 mm weiblich bis 2,4 mm weiblich
Fr 1-3. 5/2. 4- jks		DC -26. 5GHz	1.15	3,5 mm männlich bis 2,4 mm weiblich
Fr 1-3. 5/2. 4- kJs		DC -26. 5GHz	1.15	3,5 mm weiblich bis 2,4 mm männlich

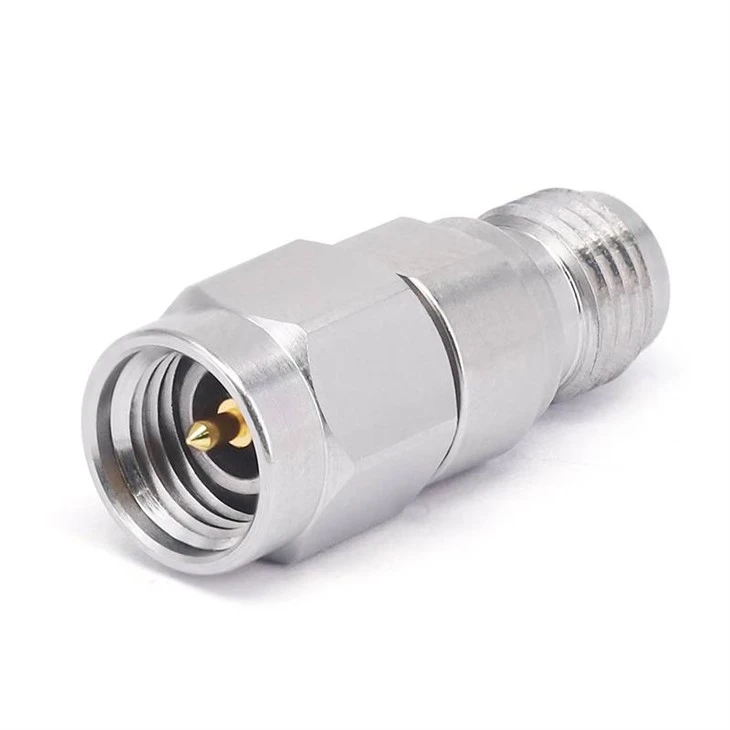

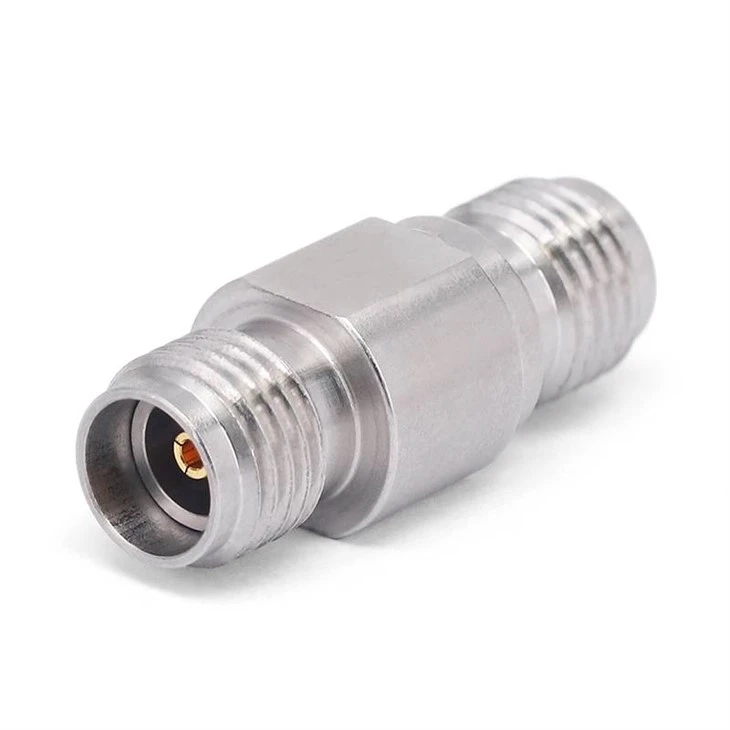

3,5 mm bis 2,92 mmHF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp
Fr 1-3. 5/2. 92- jjs		DC -26. 5GHz	1.15	3,5 mm männlich bis 2,92 mm männlich
Fr 1-3. 5/2. 92- kks		DC -26. 5GHz	1.15	3,5 mm weiblich bis 2,92 mm weiblich
Fr 1-3. 5/2. 92- jks		DC -26. 5GHz	1.15	3,5 mm männlich bis 2,92 mm weiblich
Fr 1-3. 5/2. 92- kJs		DC -26. 5GHz	1.15	3,5 mm weiblich bis 2,92 mm männlich
3,5 mm zum N -RF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp
Fr 1- n/3. {5- jjs		DC -18 GHz	1.15	N männlich bis 3,5 mm männlich
Fr 1- n/3. 5- kks		DC -18 GHz	1.15	N weiblich bis 3,5 mm weiblich
Fr 1- n/3. 5- jks		DC -18 GHz	1.15	N männlich bis 3,5 mm weiblich
Fr 1- n/3. {5- kJs		DC -18 GHz	1.15	N weiblich bis 3,5 mm männlich
