4- Way Power Dividers

Die {4- Way Power -Teiler sind entscheidende Geräte in den RF- und Mikrowellenfeldern {. ihre Hauptfunktion besteht darin, die Eingabemeistung gleichmäßig zu verteilen oder sie an vier Ausgangsports nach einem bestimmten Verhältnis {{2} zuzuordnen.

Anfrage senden

Beschreibung

Produkteinführung

This product comes in a rich variety of models. For example, the SMA interface series includes multiple models such as GPD - 4 - 005060 - E (operating frequency 5MHz - 6GHz) and GPD - 4 - 005080 - E (500MHz - 8GHz). Different models vary in parameters such as Frequenzbereich, Spannungswellenverhältnis (VSWR), Isolierung, Phasenbilanz und Leistung - Handhabungskapazität, die die verschiedenen Anwendungsanforderungen erfüllen können.

Produktstrukturmerkmale

Seine Struktur hat signifikante Vorteile . Der Hauptkörper besteht hauptsächlich aus Aluminiumlegierung, und einige hohe Frequenzprodukte verwenden Messing . durch feine Verarbeitungstechnologie, das Produkt hat eine hervorragende mechanische Stärke und Stabilität. wie schwarze Malerei- und Oxidationsbehandlung . Diese Behandlungen verbessern nicht nur die Anti -Korrosionsleistung des Produkts, sondern optimieren auch seine Wärmeableitungskapazität, wodurch eine effiziente Wärmeableitung während des hohen Leistungsbetriebs und die Aufrechterhaltung einer stabilen Leistung .}}} optimiert werden.

Produktanwendung

In 5G- und sogar zukünftigen 6G -Basisstationen ist es erforderlich, die RF -Signalleistung auf mehrere Antenneneinheiten . zu verteilen, indem ein 1 - zu - 4 Kanal -Kanal -Kanal -RF -Leistungsabteiler verwendet wird. Es kann sicherstellen, dass jede Antenne eine geeignete Leistung des Signals erweitert. Verbessert die Kommunikationsqualität, reduziert Signalblindflecken und garantiert den Benutzern ein stabiles und hohe Geschwindigkeitskommunikationserlebnis .

Beschaffungs -FAQ

F: Haben Sie den Test- und Prüfdienst?

A: Ja, wir können dabei helfen, den angegebenen Testbericht für Produkte und den angegebenen Fabrikprüfungsbericht . zu erhalten

Produkttyp

SMA 4- Way Power Dividers

SKU	Steckerreihe	Frequenz	VSWR -Eingabe	Isolation min . (db)
Gpd -4-005060- e	SMA FEMAL	5MHz ~ 6GHz	1.25	20
Phasenbilanz (Grad)	Power, max Eingang (Watts)	Amplitudenbilanz (DB)	Körpermaterial	Körperbeschichtung
± 4 Grad	30	±0.3	Aluminiumlegierung	Oxidation


SKU	Steckerreihe	Frequenz	VSWR -Eingabe	Isolation min . (db)

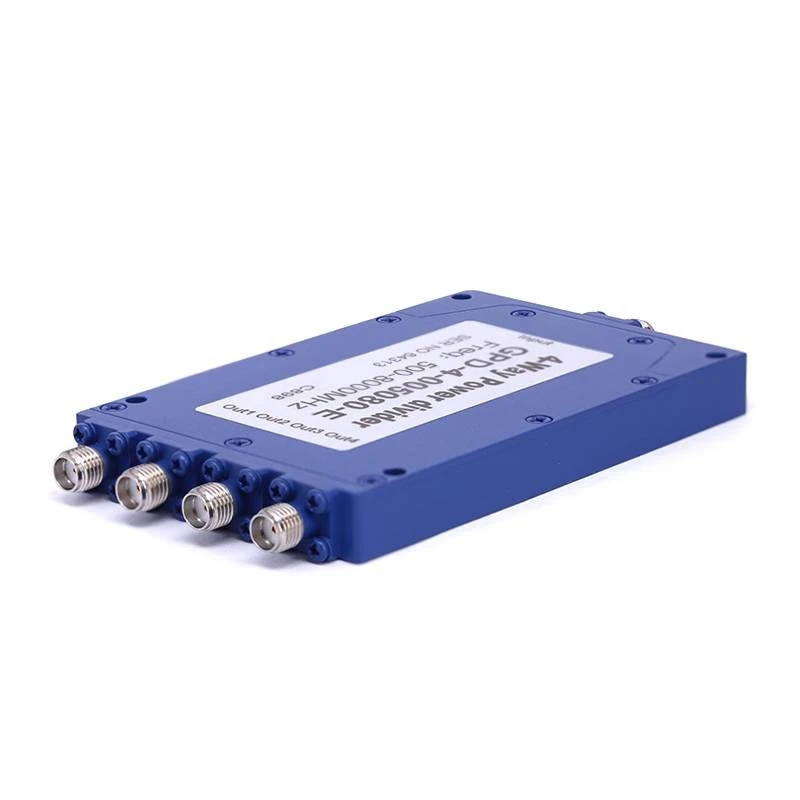

Gpd -4-005080- e	SMA FEMAL	500 MHz ~ 8GHz	1.30	18
Phasenbilanz (Grad)	Leistung, maximaler Eingang (Watts)	Amplitudenbilanz (DB)	Körpermaterial	Körperbeschichtung
± 4 Grad	20	±0.3	Aluminiumlegierung	Blaue Farbe


SKU	Steckerreihe	Frequenz	VSWR -Eingabe	Isolation min . (db)
Gpd -4-020080- e	SMA FEMAL	2GHz ~ 8GHz	1.35	20
Phasenbilanz (Grad)	Leistung, maximaler Eingang (Watts)	Amplitudenbilanz (DB)	Körpermaterial	Körperbeschichtung
± 4 Grad	30	±0.3	Aluminiumlegierung	Schwarze Farbe


SKU	Steckerreihe	Frequenz	VSWR -Eingabe	Isolation min . (db)

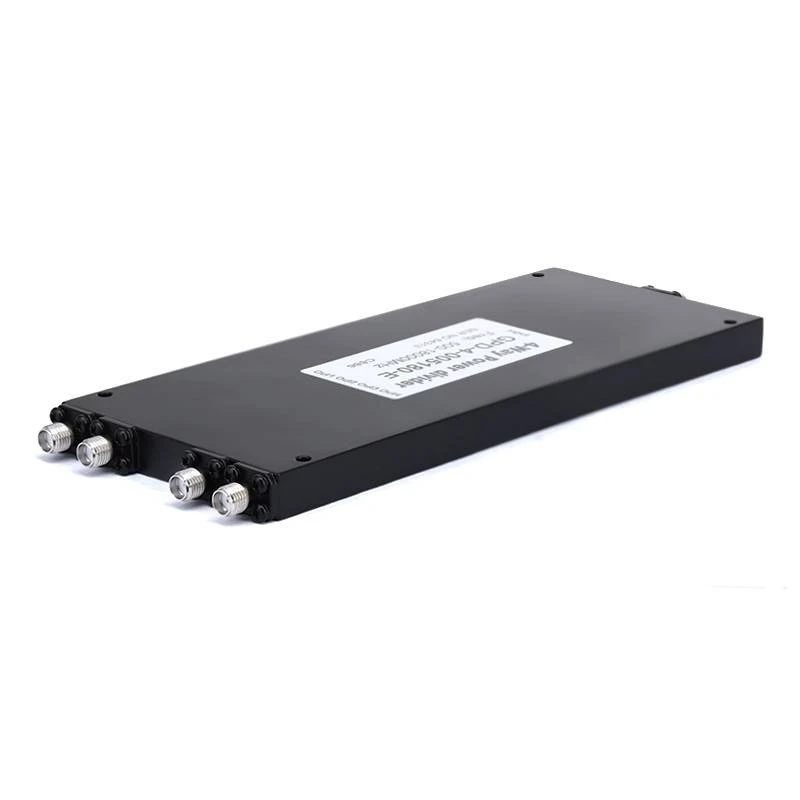

Gpd -4-005180- e	SMA FEMAL	0,5 GHz ~ 18 GHz	2.0	15
Phasenbilanz (Grad)	Leistung, maximaler Eingang (Watts)	Amplitudenbilanz (DB)	Körpermaterial	Körperbeschichtung
± 8 Grad	30	±0.8	Aluminiumlegierung	Schwarze Farbe


SKU	Steckerreihe	Frequenz	VSWR -Eingabe	Isolation min . (db)

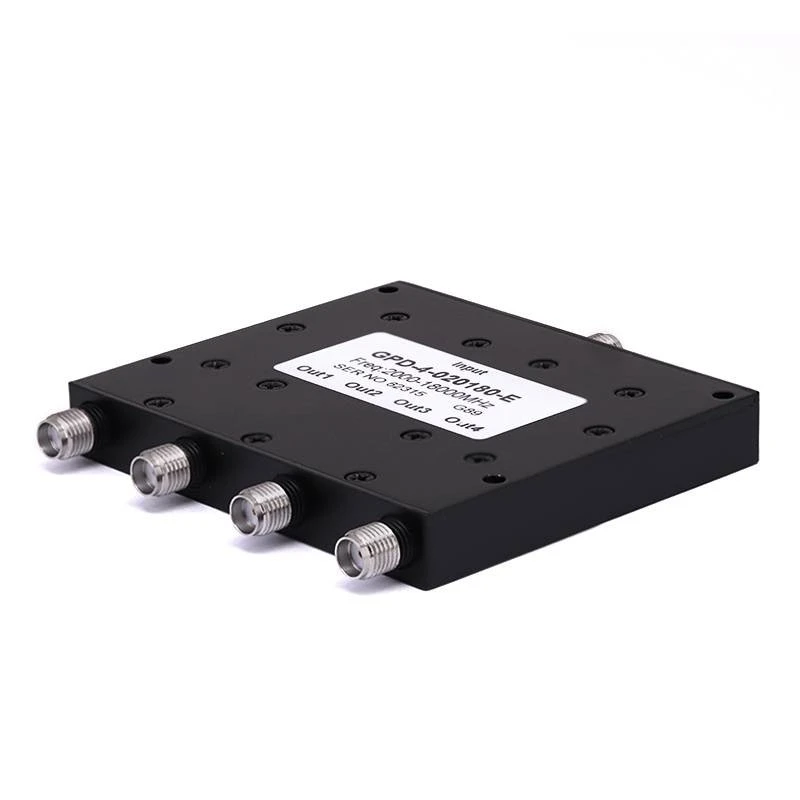

Gpd -4-020180- e	SMA FEMAL	2GHz ~ 18GHz	1.50	17
Phasenbilanz (Grad)	Leistung, maximaler Eingang (Watts)	Amplitudenbilanz (DB)	Körpermaterial	Körperbeschichtung
± 6 Grad	20	±0.4	Aluminiumlegierung	Schwarze Farbe


SKU	Steckerreihe	Frequenz	VSWR -Eingabe	Isolation min . (db)
Gpd -4-060180- e	SMA FEMAL	6GHz ~ 18GHz	1.40	18
Phasenbilanz (Grad)	Leistung, maximaler Eingang (Watts)	Amplitudenbilanz (DB)	Körpermaterial	Körperbeschichtung
± 5 Grad	20	±0.3	Aluminiumlegierung	Schwarze Farbe

2,92 mm 4- Way Power Dividers

SKU	Steckerreihe	Frequenz	VSWR -Eingabe	Isolation min . (db)
Gpd -4-180400- e	2,92 mm weiblich	18Hz ~ 40 GHz	1.50	16
Phasenbilanz (Grad)	Leistung, maximaler Eingang (Watts)	Amplitudenbilanz (DB)	Körpermaterial	Körperbeschichtung
± 5 Grad	20	±0.6	Aluminiumlegierung	Schwarze Farbe
