N -Adapter

Der N - Typ Precision RF -Adapter ist eine entscheidende Komponente in Funk -Frequenzsystemen . Die von ihm verwendete N -Typ -Schnittstelle ist ein Koaxialstecker mit Gewinde, der für seine robuste mechanische Struktur und eine gute elektrische Leistung bekannt ist. Ermöglicht eine zuverlässige Signalübertragung über einen breiten Frequenzbereich .}}}}}}}}}}}}}}.

Anfrage senden

Beschreibung

Produkteinführung

Der n - Typ -Präzisions -RF -Adapter ist eine entscheidende Komponente in Funk -Frequenzsystemen . Die von ihm verwendete N -Typ -Schnittstelle ist ein Koaxialstecker mit Gewinde, der für seine robuste mechanische Struktur und eine gute elektrische Leistung bekannt ist. Ermöglicht eine zuverlässige Signalübertragung über einen breiten Frequenzbereich .}}}}}}}}}}}}}}.

Die maximale Betriebsfrequenz des n -präzisen Adapters kann bis zu 18 GHz . jedoch von anderen HF -Adaptern unterscheiden, dass der n -präzise Adapter relativ hohe Betriebsleistung . standhalten kann.

Produktkörperstil

N female to SMA female With either a 4-hole flange or aBulkhead Mount is often used for the connection on the panel of instruments and meters. It features stable performance, with excellent results in terms of standing wave ratio and insertion loss. The body material of the adapter is made of full stainless steel, and the central conductor is made of brass with a gold-plated Beschichtung . Die hochwertigen Materialien stellen sicher, dass der Adapter ein gutes Dienstleben hat .

Beschaffungs -FAQ

1. Haben Sie den Test- und Prüfdienst?

Ja, wir können dabei helfen, den angegebenen Testbericht für Produkte und den angegebenen Factory Audit -Bericht . zu erhalten

2. Was ist dein Nachverkaufsdienst?

Unsere Qualitätsgarantiezeit ist ein Jahr . Jedes Qualitätsproblem wird auf Kundenzufriedenheit . gelöst

Produktspezifikationsdaten

Konfiguration
Anschluss 1 Typ	N
Stecker 1 Impedanz	50 Ohm
Stecker 1 Polarität	Standard
Stecker 2 -Typ	N / SMA / 3,5 mm / 2,92 mm
Stecker 2 Impedanz	50 Ohm
Stecker 2 Polarität	Standard
Steckermontagemethode	Keiner
Adapterkörperstil	Straight/4 Loch Flansch/Bulkhead -Halterung/Rechtwinkel
Materialinformationen
Center -Kontakt	Würfel Gold plattiert
Äußerer Kontakt	Edelstahl
Körper	Edelstahl
Dielektrikum	Pei
Umgebungsdaten
Temperaturbereich	-55 Grad zu +165 Grad
2011/65/EU (ROHS)	Konform

Produkttyp

N RF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp

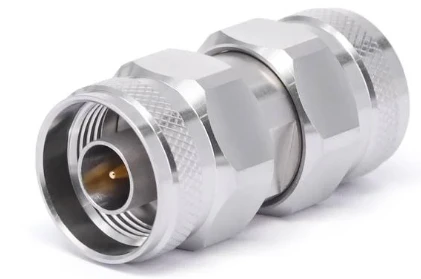

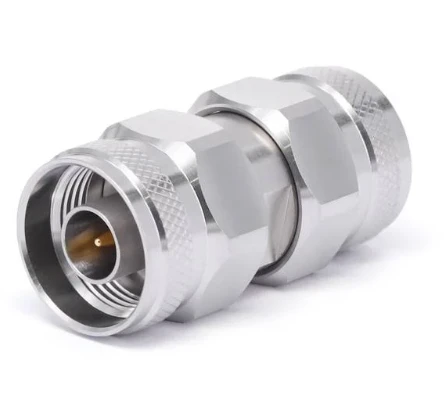

Fr 1- n-jjs		DC -18 GHz	1.15	N männlich zu n männlich

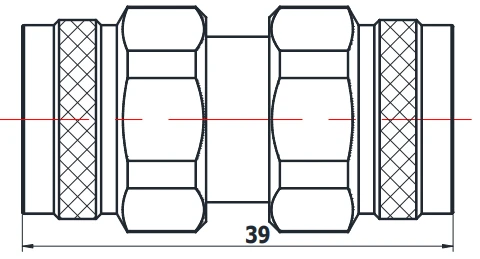

Fr 1- n-kks		DC -18 GHz	1.15	N weiblich zu n weiblich

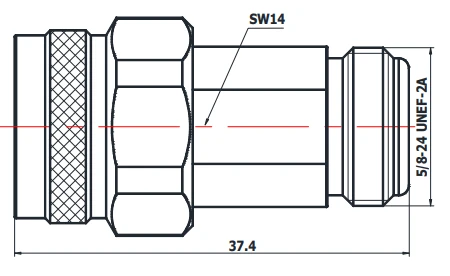

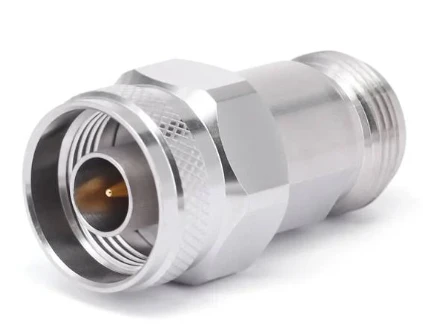

Fr 1- n-jks		DC -18 GHz	1.15	N männlich zu n weiblich

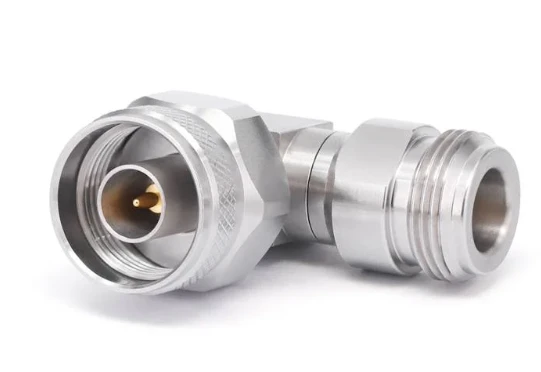

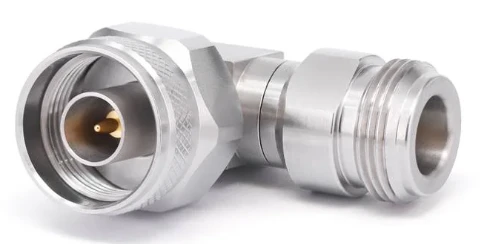

Fr 1- n-jwks		DC -18 GHz	1.15	N männlich zu n weiblich mit rechtswinkel

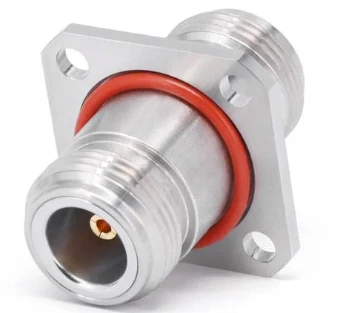

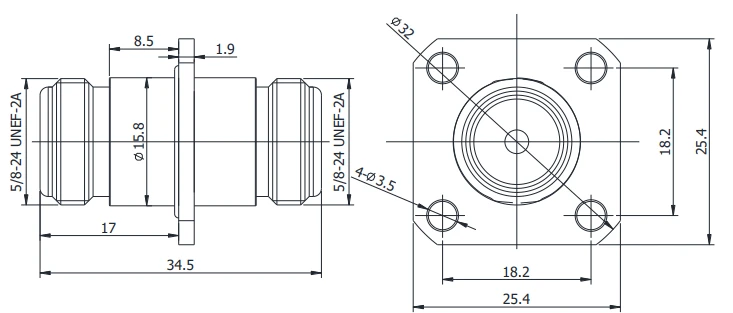

Fr 1- n-kfks		DC -18 GHz	1.15	N weiblich zu n weiblich mit 4 Lochflansch
FR 1- n/SMA-KYKS		DC -18 GHz	1.15	N weiblich zu n weiblich mit Schottmontage

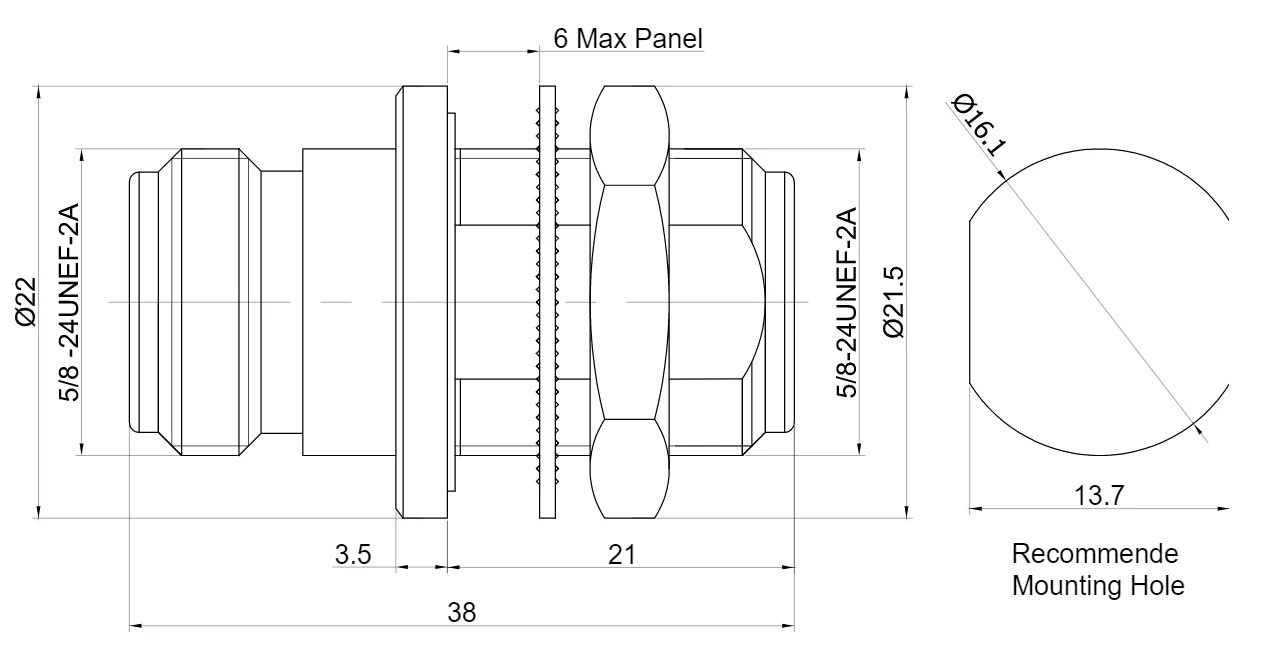

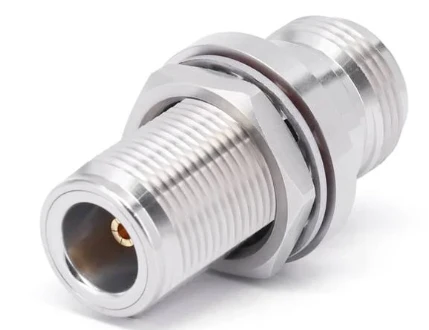

Fr 1- n-kyks -1		DC -18 GHz	1.15	N weiblich zu n weiblich mit Schottmontage
N zum SMA -HF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp

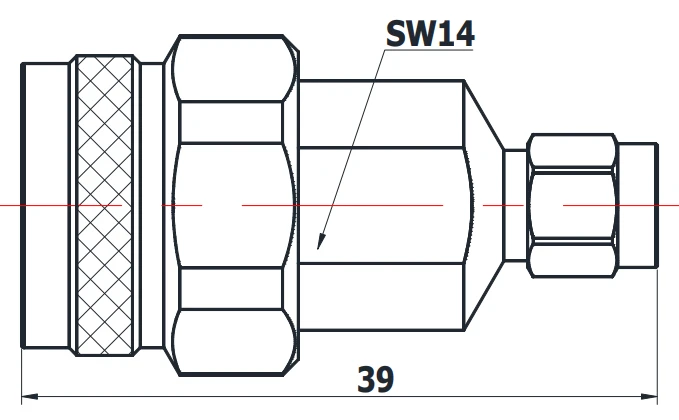

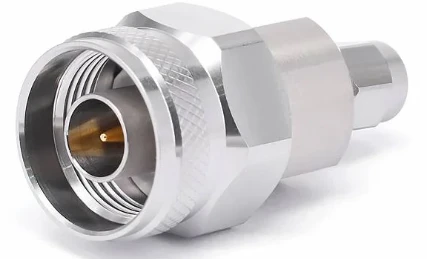

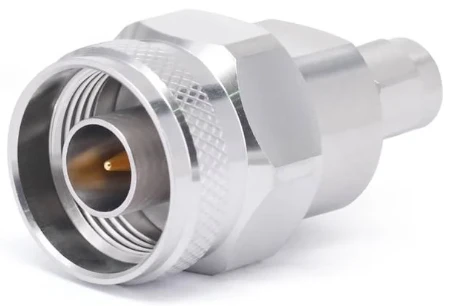

FR 1- n/SMA-JJS		DC -18 GHz	1.15	N männlich zu SMA männlich

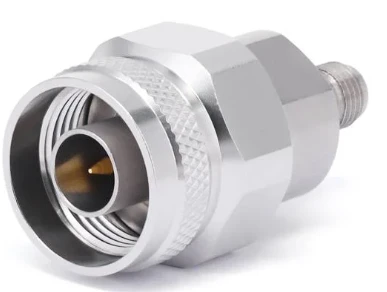

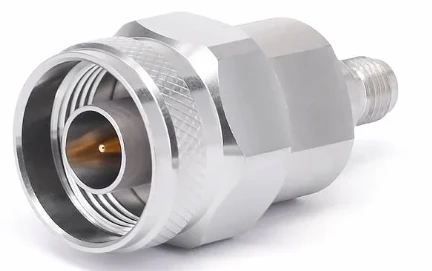

FR 1- n/SMA-JKS		DC -18 GHz	1.15	N männlich zu SMA -Frau

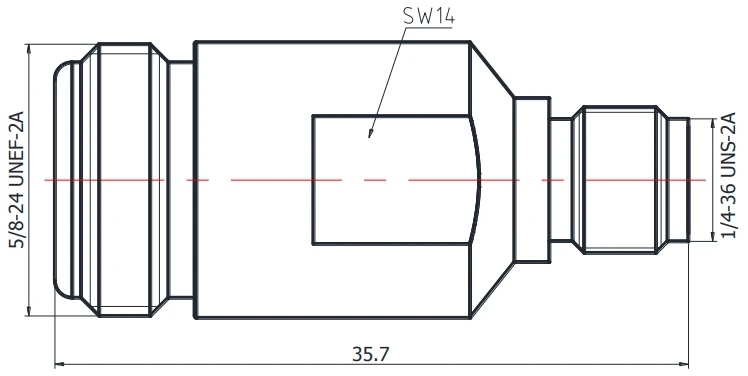

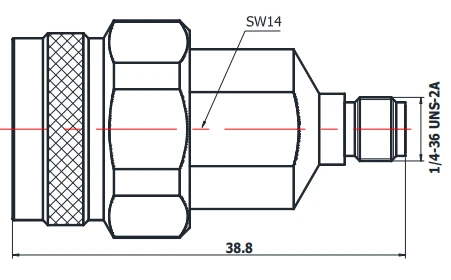

FR 1- n/SMA-KKS		DC -18 GHz	1.15	N weiblich zu SMA weiblich
FR 1- n/SMA-KJS		DC -18 GHz	1.15	N weiblich zu SMA männlich

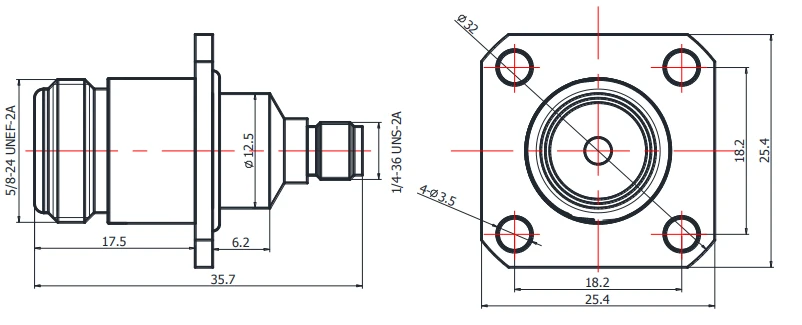

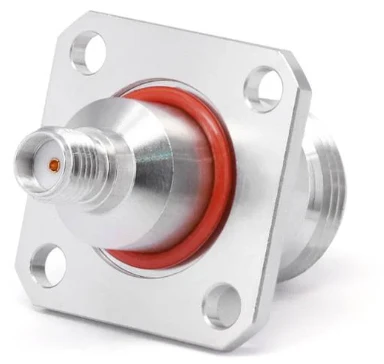

FR 1- n/SMA-KFKS		DC -18 GHz	1.15	N weiblich zu SMA weiblich mit 4 Lochflansch

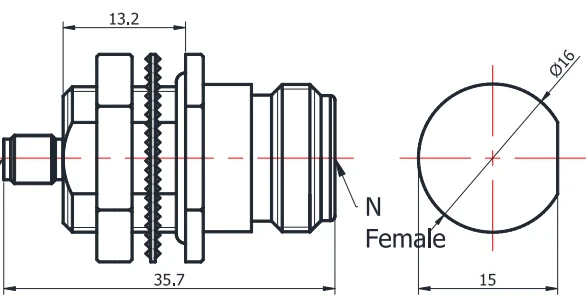

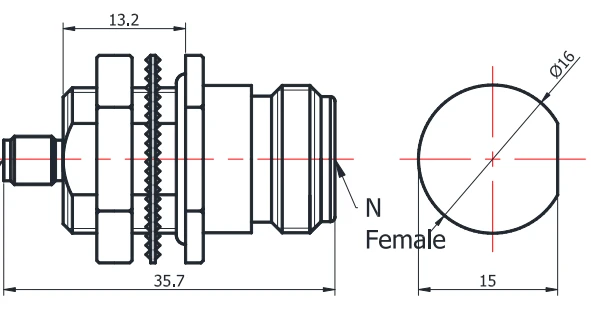

FR 1- n/SMA-KYKS		DC -18 GHz	1.15	N weibliche SMA -Adapter mit Mulkhead Mount
N bis 3,5 mm HF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp
Fr 1- n/3.5- jjs		DC -18 GHz	1.15	N männlich bis 3,5 mm männlich
Fr 1- n/3.5- kks		DC -18 GHz	1.15	N weiblich bis 3,5 mm weiblich
Fr 1- n/3.5- jks		DC -18 GHz	1.15	N männlich bis 3,5 mm weiblich
Fr 1- n/3.5- kJs		DC -18 GHz	1.15	N weiblich bis 3,5 mm männlich
N bis 2,92 mm HF -Adapter
SKU	Zeichnung	Frequenz	VSWR	Beschreibungstyp
Fr 1- n/2.92- jjs		DC -18 GHz	1.15	N männlich bis 2,92 mm männlich
Fr 1- n/2.92- kks		DC -18 GHz	1.15	N weiblich bis 2,92 mm weiblich
Fr 1- n/2.92- jks		DC -18 GHz	1.15	N männlich bis 2,92 mm weiblich
Fr 1- n/2.92- kJs		DC -18 GHz	1.15	N weiblich bis 2,92 mm männlich
