Arbeitsprinzip der Hornantenne

1. Grundstruktur

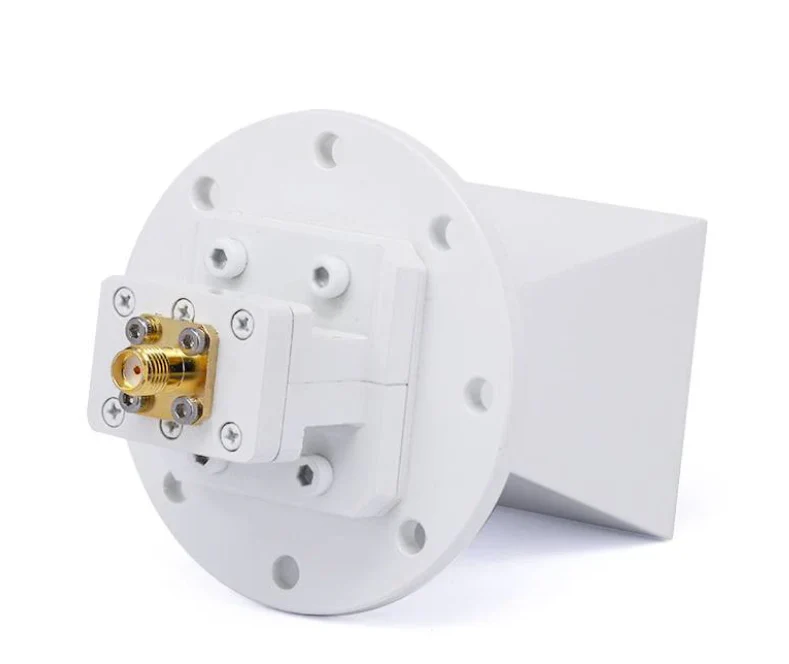

Eine Hornantenne besteht typischerweise aus einer leitenden Struktur in Form eines Horns, wobei das breite Ende nach außen und das schmale Ende mit der Futterquelle angeschlossen ist. Die Form des Horns kann je nach Entwurfsanforderungen rechteckig, kreisförmig oder andere Formen sein.

2. Arbeitsprinzip

Das Arbeitsprinzip der Hornantenne basiert auf der Ausbreitung und Bestrahlung elektromagnetischer Wellen durch einen Wellenleiter:

Futterquelle: Die Futterquelle einer Hornantenne ist typischerweise eine Wellenleiter- oder Mikrowellenübertragungsleitung, die das elektromagnetische Wellensignal dem schmalen Ende (als "Hornmund" bezeichnet) des Horns liefert.

Wellenleiterfunktion: Das schmale Ende des Horns ist normalerweise mit einem Wellenleiter verbunden, einem leitenden Rohr, der effektiv Hochfrequenzsignale führt. Der Wellenleiter überträgt die elektromagnetische Welle auf die Öffnung des Horns.

Strahlungsprozess: Wenn die elektromagnetische Welle in das schmale Ende des Horns gelangt, werden die elektrischen und magnetischen Felder des Signals ausgebaut. Die Form des Horns verwandelt allmählich die eingehende elektromagnetische Welle in strahlende Wellen, die sich im Raum ausbreiten.

Strahlungsmuster: Das Strahlungsmuster der Hornantenne ist relativ einheitlich, mit einer guten Richtungsalität. Das Signal strahlt aus der Öffnung des Horns aus und bildet typischerweise einen konischen Strahl.

3. Vorteile

Hoher Gewinn: Aufgrund ihrer starken Richtungsalität kann die Hornantenne Signale fokussieren und den Gewinn erhöhen.

Breite Bandbreite: Die Hornantenne hat einen breiten Frequenzgang, was sie für Signale über mehrere Frequenzbereiche geeignet ist.

Einfache Struktur: Die Hornantenne hat ein einfaches Design, ist leicht herzustellen und kann relativ hohe Stromversorgung bewältigen.

4. Anwendungen

Hornantennen werden häufig verwendet in:

Mikrowelle und HF -Kommunikation

Radarsysteme

Satellitenkommunikation

Elektronische Messinstrumente

Funkastronomiebeobachtungen

Zusammenfassend lässt sich sagen, dass die Hornantenne die elektromagnetischen Wellen aus einem Wellenleiter in abgerundete Wellen im Weltraum verwandelt und eine hohe Verstärkung und eine starke Richtungsalität sorgt. Es wird in verschiedenen Hochfrequenzsignalübertragungsanwendungen verwendet.
