Halbgleiskabelbaugruppen

Semi-Rigid-Kabelbaugruppen sind Hochleistungsprodukte, die in der Funkfrequenz (RF) und der Mikrowellenfelder weit verbreitet sind und eine Vielzahl von komplexen Verbindungs- und Signalübertragungsanforderungen erfüllen können. . Die halb-rigide Struktur ermöglicht das Kabel, um eine feste Form zu erhalten ., sobald sie installiert sind. Übertragung . Daher ist es für komplexe Kabelsysteme mit hohen Stabilitätsanforderungen geeignet . geeignet

Das Produkt wird in einer Vielzahl von Modellen . die FR710S & FR710/GUT - 085 086 "-Serie als Beispiel . Verschiedene Modelle geeignet für verschiedene Frequenzberände und Geräteschnittstellen . geeignet für die INSTANCE -SMMSM -SMMSM -SMMSM -SMMSM -SMMSM -SMMSM -SMMSM -SMMSM -SMMSM -SMMSM -SMMSM -MMSM -MMSM -MMSM -MMSM -MMSM -MMSM -MMSM -MMSM -MMSM -MMSM -MMSM -Mmsmm -XXX -Modell. 26,5 GHz und ein Stehwellenverhältnis von Returnverlust/Spannung von 1.30.

Der mittlere Kontakt besteht aus goldplattiertem Messing oder goldplattiertem Berylliumkupfer . Für den äußeren Kontakt können Sie aus goldplattiertem Messing, goldplattiertem Berylliumkupfer wählen, passiviertes Edelstahl usw. Ptfe . Der zentrale Leiter des Kabels ist silberisch kupferverkleidet, und die Isolierschicht ist solide PTFE . Die Hülle kann aus keinem Material oder FEP bestehen, wodurch die Signalübertragungsleistung sichergestellt werden kann

Aufgrund ihrer ausgezeichneten Leistung spielen halbwälzte Kabelbaugruppen in zahlreichen Bereichen eine entscheidende Rolle mit strengen Anforderungen für die Signalübertragung ., sie werden in verschiedenen Branchen wie Kommunikation, Elektronik und Luft- und Raumfahrt . häufig verwendet. .

Electronic Warfare-Geräte müssen in Umgebungen mit elektromagnetischen Interferenzen mit hoher Intensität betrieben werden.

In den komplexen Systemen der Raumfahrzeuge werden halb-rigiden Kabelbaugruppen verwendet, um verschiedene Instrumente und Geräte anzuschließen .

1. Für benutzerdefinierte Länge Kabelbaugruppen, vergessen Sie bitte nicht, Ihre Längeninformationen auf der Checkout -Seite zu hinterlassen.
2. Alle Kabelbaugruppen können mit phasenübergreifenden Paaren oder Gruppen versehen werden; Wenn Sie die Kabel übereinstimmen müssen, senden Sie uns bitte eine E -Mail an uns: sales@flexirf.com

FR710S & FR710/Gut -085 086 "Serie Semi-Rigid-Kabelbaugruppe
	Strukturmaterialdurchmesser (mm)
	1	Innenleiter	Silberverkleideter kupferbekleideter Stahl	0.51±0.0127
	2	Isolator	Solide PTFE	1.688±0.0254
	3	Außenleiter	Kupfer/Kupfer aus Dose	2.2±0.05

Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel)
Frequenz (GHz)	0.5	1	5	10	20
Dämpfung (DB/M)	0.446	0.640	1.506	2.215	3.29
Macht (w)	190.3	133.2	57.2	39.3	26.7
Gemeinsame Modelle und technische Indikatoren
Bild	SKU	Anschluss 1	Anschluss 2	Freizeit	Return Loss/VSWR

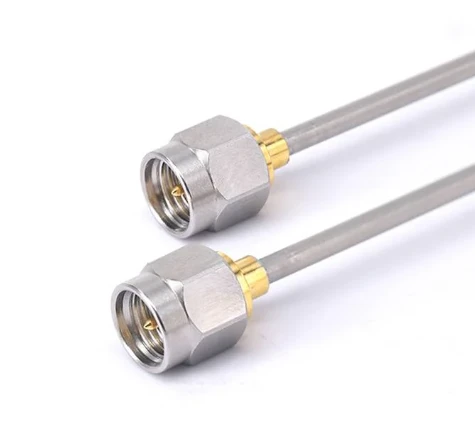

	FR710S-SMMMM-XXX	SMA männlich	SMA männlich	DC -26.5 GHz	1.30

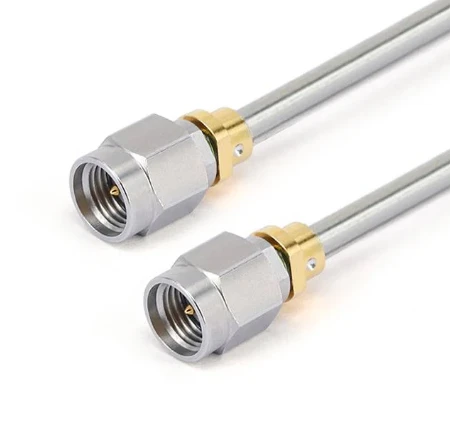

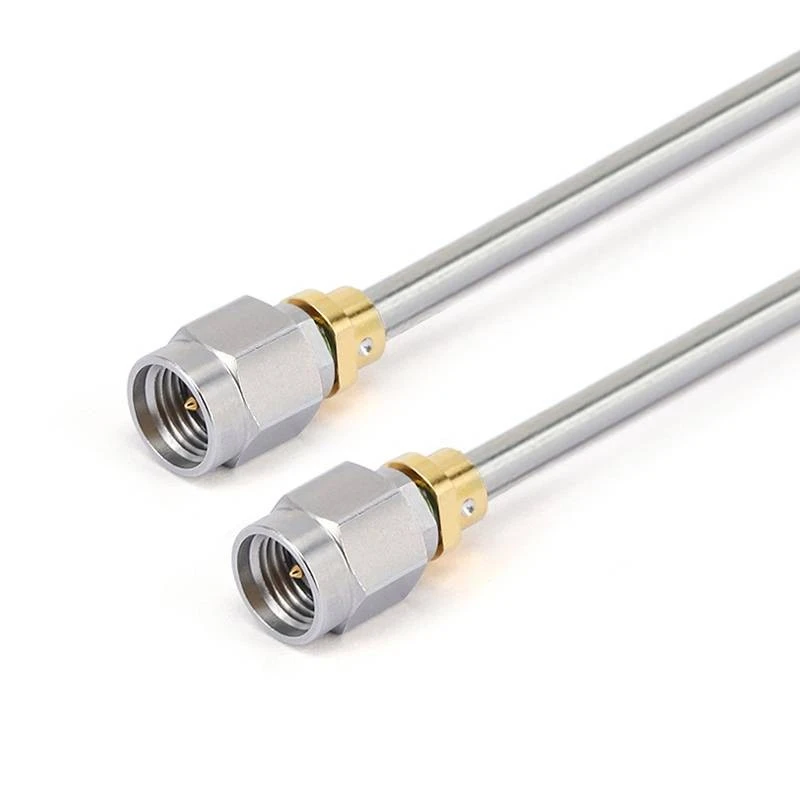

	FR710S -292 M292M-XXX	2,92 mm männlich	2,92 mm männlich	DC -40 GHz	1.35

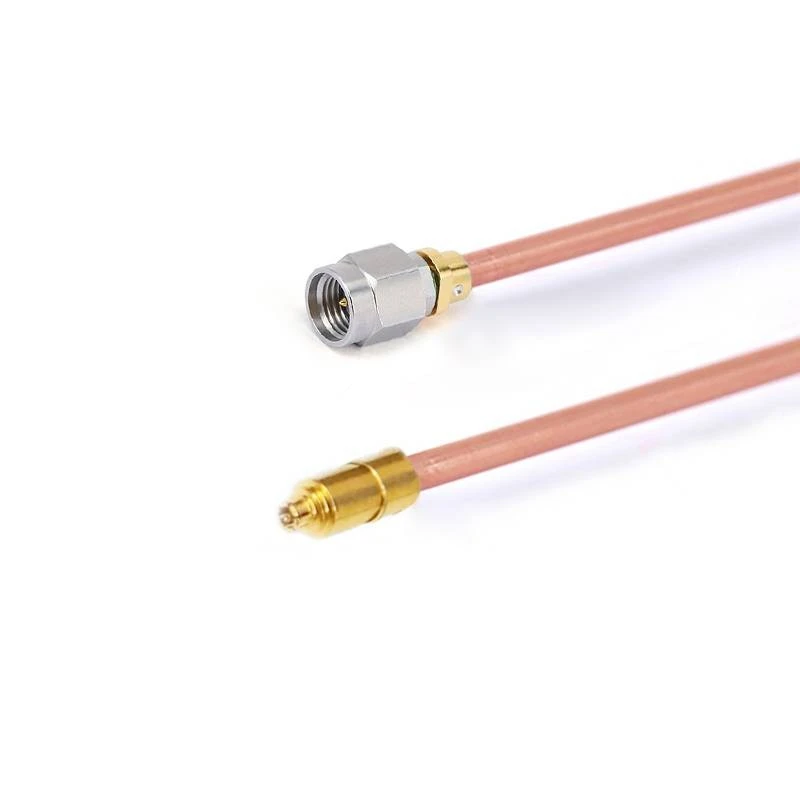

	Fr 710-292 Mg3pf-XXX	2,92 mm männlich	G3PO (SMPS) weiblich	DC -40 GHz	14db

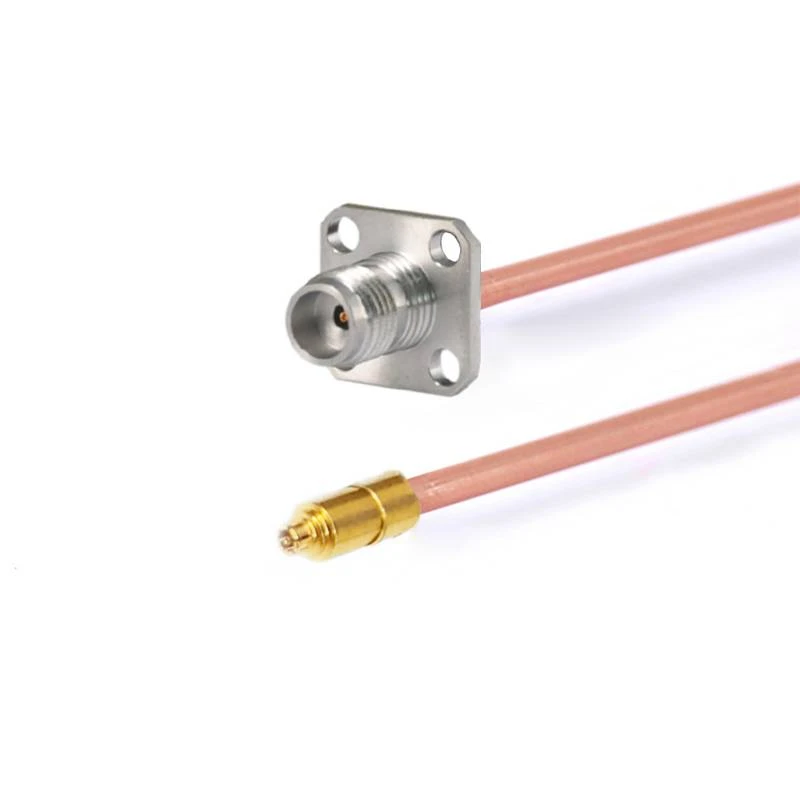

	Fr 710-292 ffg3pf-xxx	2,92 mm männlich mit 4 Lochflansch	G3PO (SMPS) weiblich	DC -40 GHz	14db
	Fr 710-185 Mg3pf-XXX	185mm männlich	G3PO (SMPS) weiblich	DC -67 GHz	10 dB
	Fr 710-185 fg3pf-xxx	185 mm weiblich	G3PO (SMPS) weiblich	DC -67 GHz	10 dB
	Fr 710-185 ffg3pf-xxx	185 mm weiblich mit 4 Lochflansch	G3PO (SMPS) weiblich	DC -67 GHz	10 dB

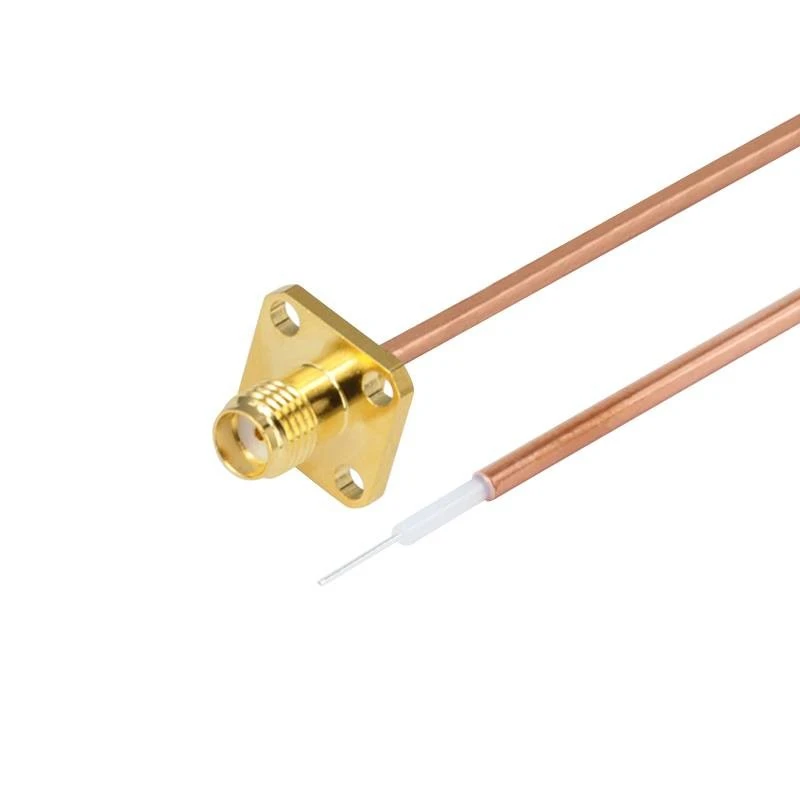

	Fr 710- smff 000- xxx	SMA -Frau mit 4 Lochflansch	Offen	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA FEMAL	Offen	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm weiblich	Offen	DC -40 GHz	1.35

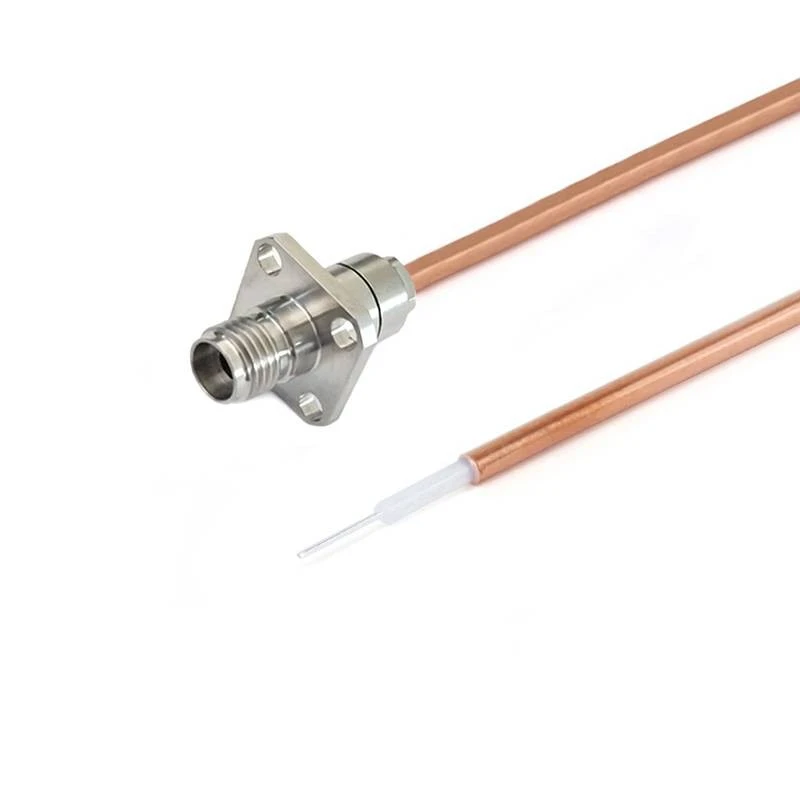

	Fr 710-292 f 000- xxx	2,92 mm weiblich mit 4 Lochflansch	Offen	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm weiblich	Offen	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm weiblich	Offen	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm weiblich	Offen	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm weiblich mit 4 Lochflansch	Offen	DC -67 GHz	1.50
