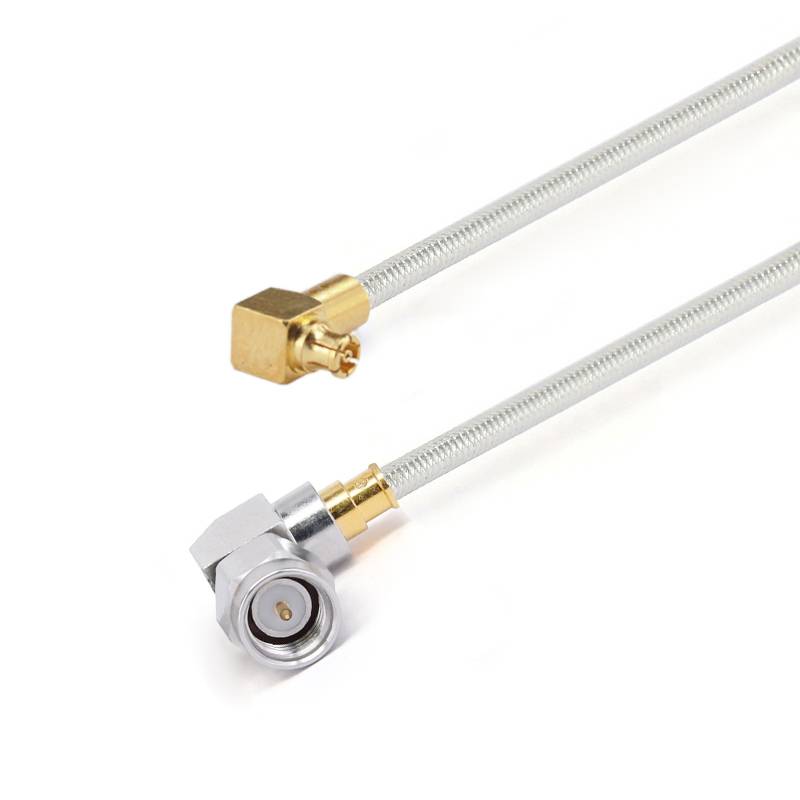

Hand Formable Cable Assemblies

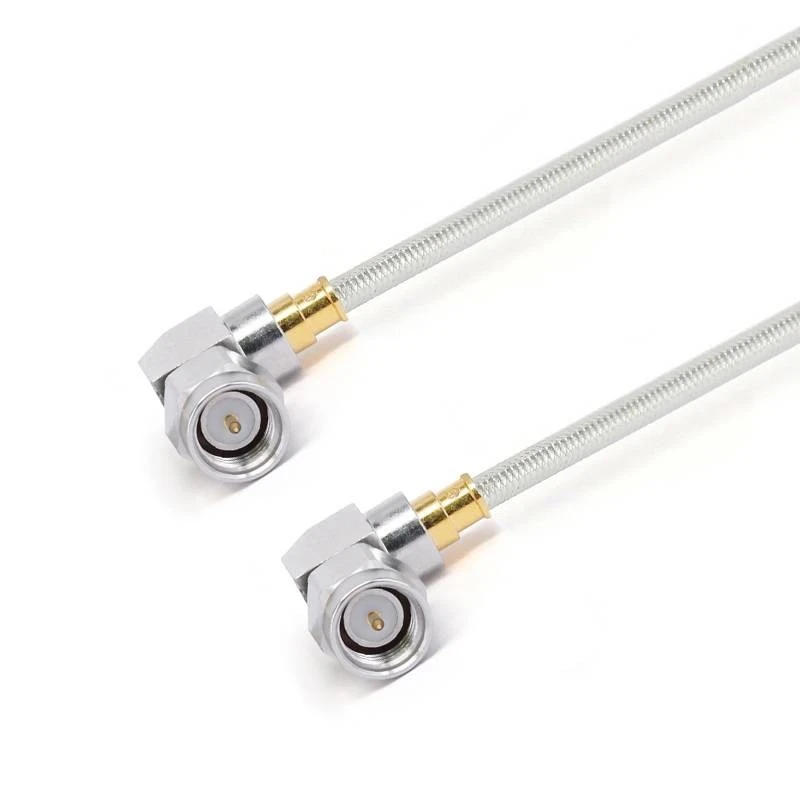

ga711-smwmsmwm-xxx-18g-3

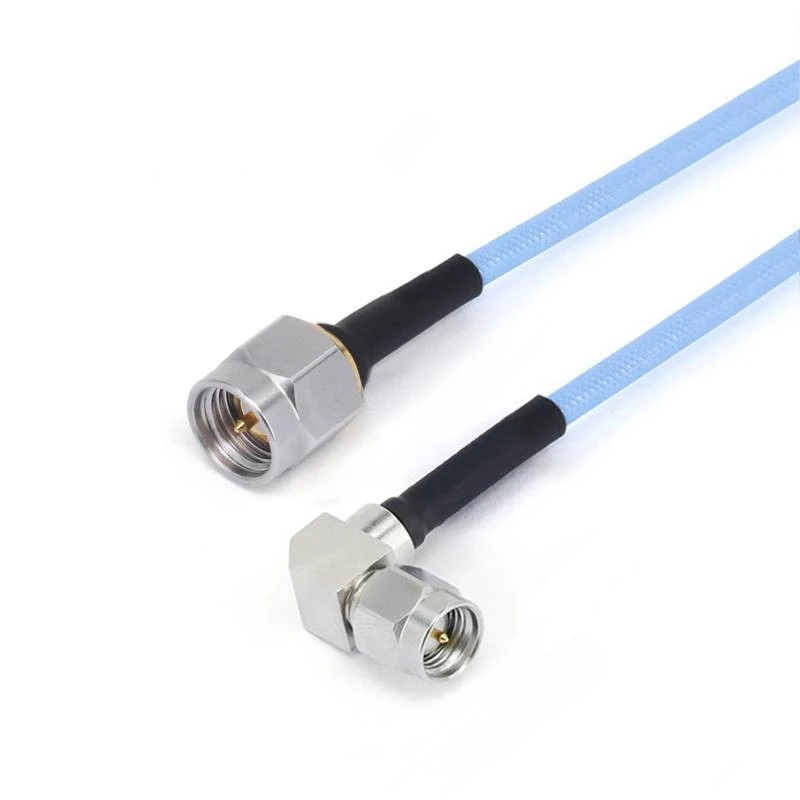

ga712-smmsmwm-xxx-18g-1

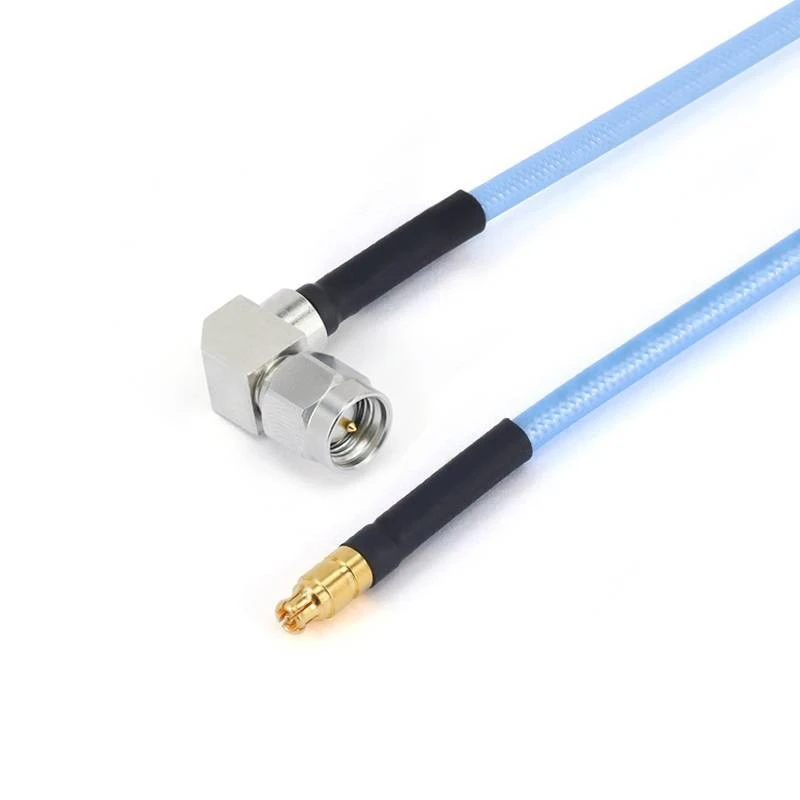

ga712-smwmgppf-xxx-18g-1 (1)
ga712-smwmgppf-xxx-18g-1

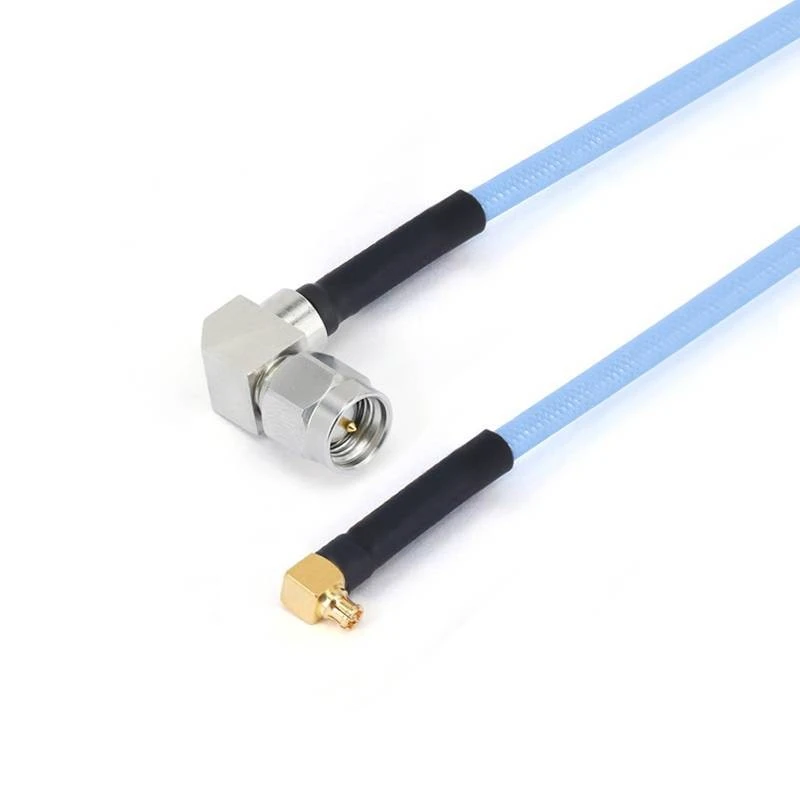

ga712-smwmgppwf-xxx-18g-1

Handabbesserungsmontage

Handabbildungskabel-Assemblys semi-flexibler Koax ist eine semi-flexible Koaxialkabelbaugruppe mit hoher Leistung, die in mehreren Feldern eine entscheidende Rolle spielt . Dieses Produkt wird von einem professionellen Team gefertigt. 086 "und 141" .

Anfrage senden

Beschreibung

Handabbesserungsmontage Semi-flexible Koax ist eine semi-flexible Koaxialkabelbaugruppe mit hoher Leistung, die in mehreren Feldern eine entscheidende Rolle spielt . Dieses Produkt wird von einem professionellen Team gefertigt. 086 "und 141" .

Darüber hinaus bietet das Produkt mehrere Optionen in Bezug auf Anschlusstypen, Impedanz, Polarität, Montagemethoden, Kontakt- und Wohnmaterialien .. Die Impedanz beträgt 50 Ohm und die Polarität ist Standard. Es gibt verschiedene Montagemethoden, und die Kontakte und Gehäuse bestehen aus Materialien wie mit Gold plattiertem Messing, mit Gold plattierter kupfergepackter Beryllium und passiviertem Edelstahl, um eine gute elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten.

Produkteinführung

There are series such as the FR701 & FR702/GUT-047-Form 047" series and the FR711&FR712/GUT-085-Form 086" series. Products from different series vary in structural dimensions and electrical performance. For example, the inner conductor diameter of the FR701 & FR702/GUT -047- Form 047 "Serie ist 0 . 29 ± 0 . 0127mm, während die der FR711 & FR712/GUT -085- Form 086" Serie 0 {{{24} ± 0,0127mm ist. Entsprechende Dämpfungs- und Stromdaten werden für unterschiedliche Frequenzen bereitgestellt. Es stehen auch mehrere gemeinsame Modelle und technische Indikatoren zur Verfügung, um die Anforderungen verschiedener Anwendungsszenarien zu erfüllen.

In Bezug auf die elektrische Leistung ist der zentrale Leiter silberverkleideter Kupferstahl, kombiniert mit einem festen PTFE-Isolator und einem externen Kupferdraht-Außenleiter . Es verfügt über eine geringe Kapazität (95.1PF/m), eine hohe Ausbreitungsgeschwindigkeit (70%) und eine hervorragende Schielelwirksamkeit (Effektivität (70%) (70%) und eine hervorragende Wirkung von Schialen (Effektivität (Effektivität) (Effektivität (70%) (70%) und eine hervorragende Wirksamkeit der Schiete (Effektivität (Effektivität).< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.

Produktanwendung

Aufgrund seiner Eigenschaften, biegbar zu sein und eine hervorragende elektrische Leistung zu haben, wird es in Feldern wie Kommunikation, elektronischen Geräten sowie Test und Messung in Szenarien wie auf - Erkennung von Site von Kommunikationsnetzwerken und Fehlerbehebung von industriellen Geräten. Erstellen Sie Testverbindungen zwischen verschiedenen Geräten und ermöglichen Sie den effizienten Abschluss der Erkennungsarbeiten .

Wichtige Anmerkungen

1. Für benutzerdefinierte Länge Kabelbaugruppen, vergessen Sie bitte nicht, Ihre Längeninformationen auf der Checkout -Seite zu hinterlassen.
2. Alle Kabelbaugruppen können mit phasenübergreifenden Paaren oder Gruppen versehen werden; Wenn Sie die Kabel übereinstimmen müssen, senden Sie uns bitte eine E -Mail an uns: sales@flexirf.com

Produktspezifikationsdaten

Konfiguration

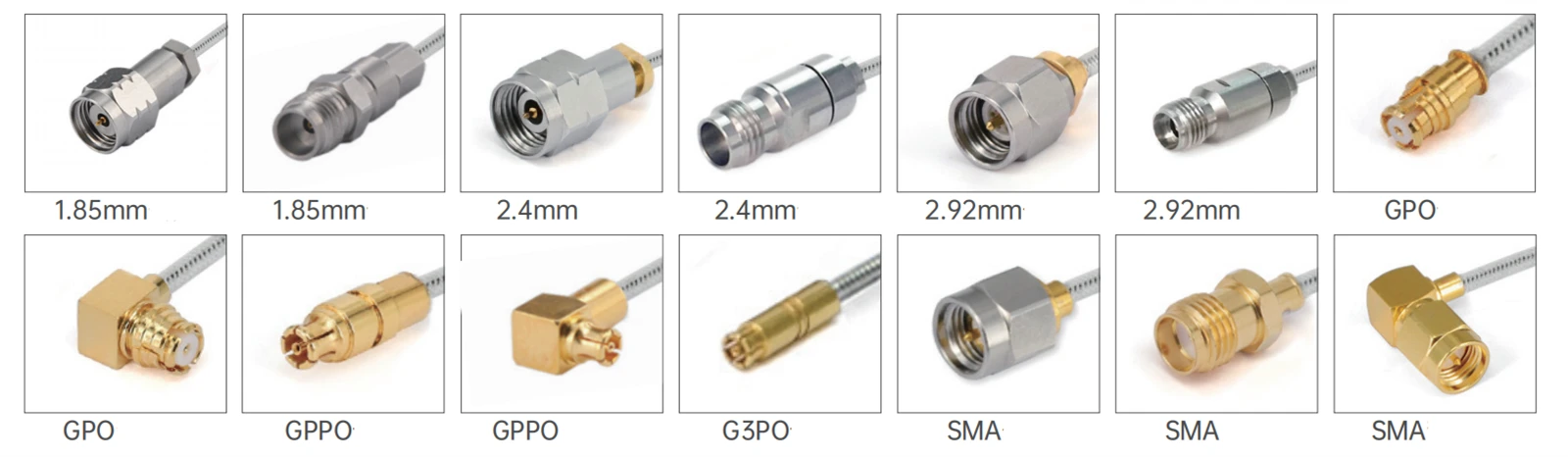

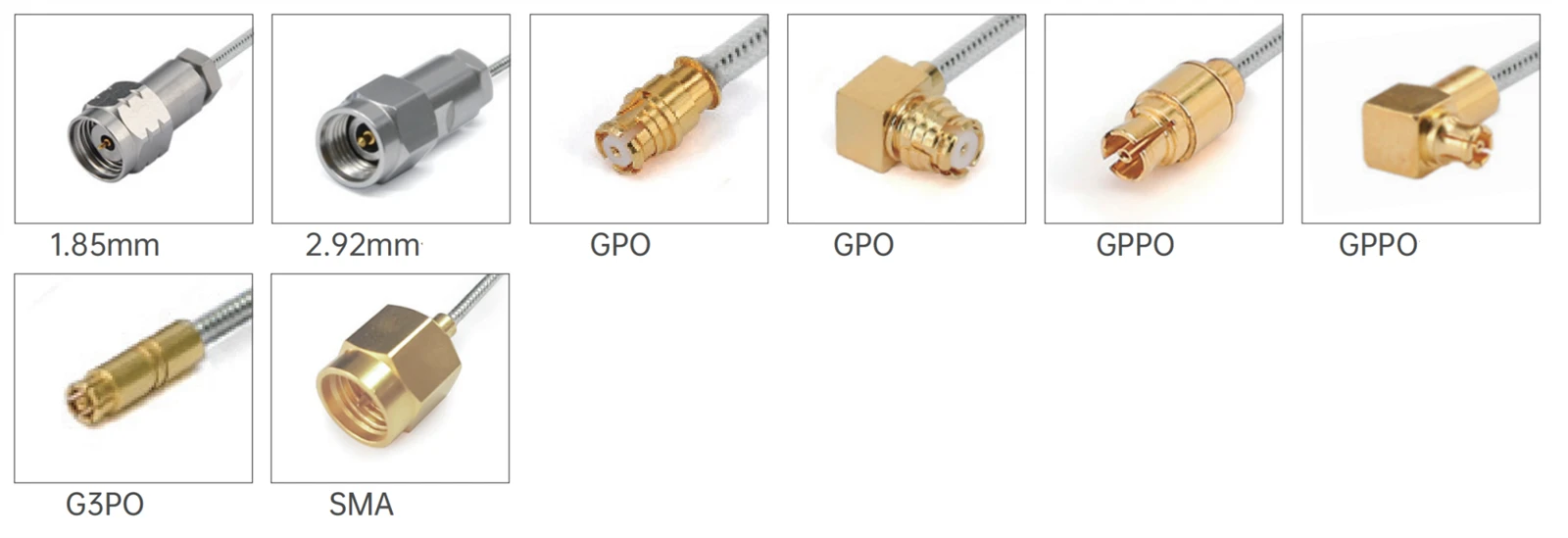

Anschluss 1 Typ	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO
Stecker 1 Impedanz	50 Ohm
Stecker 1 Polarität	Standard
Stecker 2 -Typ	1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO//
Stecker 2 Impedanz	50 Ohm
Stecker 2 Polarität	Standard
Steckermontagemethode	Keiner
Stecker Körperstil	Gerade und rechter Winkel
Materialinformationen
Center -Kontakt	Messinggold plattiert, beryllium kupfergold plattiert
Äußerer Kontakt	Messinggold plattiert, beryllium kupfergold plattiert, rostfreier Stahl passiviert
Körper	Messinggold plattiert, Beryllium kupfergold, rostfreier Stahl passiviert
Dielektrikum	PEI/PTFE
Umgebungsdaten
Temperaturbereich	-40 Grad zu +165 Grad
2011/65/EU (ROHS)	Konform
Kabelspezifikationen
Center Leiter	Silberplattierte Kupferweld
Dielektrikum	Solide PTFE
Jacke	Keine oder fep
Kapazität (PF/M)	95.1
Verbreitung der Verbreitung (%)	70
Wirksamkeit der Abschirmung	<-100dB @ 1GHz
Krafthandling	10watt @ 18GHz auf Meereshöhe, VSWR1.0

Produkttyp

FR701 & FR702/Gut -047- Form 047 "Serie Kabelbaugruppe
	Strukturmaterialdurchmesser (mm)
	1	Innenleiter	Silberverkleideter kupferbekleideter Stahl	0.29±0.0127
	2	Isolator	Solide PTFE	0.94±0.0254
	3	Außenleiter	Kupferdraht aus Dose	1.19±0.05
	4	Jacke	Fep	1.6±0.13

Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel)
Frequenz (GHz)	0.5	1	5	10	20
Dämpfung (DB/M)	0.787	1.112	2.585	3.734	5.443
Macht (w)	67.4	47.4	20.7	14.4	9.9

Häufige Modelle und technische Indikatoren
Bild	SKU	Anschluss 1	Anschluss 2	Freizeit	Return Loss/VSWR
	Fr 701-292 ff1g3pf-xxx	2,92 mm weiblich mit 2 Lochflansch	G3PO (SMPS) weiblich	DC -40 GHz	12 dB
	Fr 701-292 Mg3pf-XXX	2,92 mm männlich	G3PO (SMPS) weiblich	DC -40 GHz	12 dB
	Fr 701-292 fg3pf-xxx	2,92 mm weiblich	G3PO (SMPS) weiblich	DC -40 GHz	12 dB
	Fr 701-185 Mg3pf-XXX	1,85 mm männlich	G3PO (SMPS) weiblich	DC -67 GHz	10 dB
	Fr 701-185 fg3pf-xxx	1,85 mm weiblich	G3PO (SMPS) weiblich	DC -67 GHz	10 dB

FR711 & FR712/Gut -085- Form 086 "Serie Kabelbaugruppe
	Strukturmaterialdurchmesser (mm)
	1	Innenleiter	Versilberte kupferbekleidete STEE	0.51±0.0127
	2	Isolator	Solide PTFE	1.69±0.0254
	3	Außenleiter	Kupferdraht aus Dose	2.2±0.05
	4	Jacke	Fep	2.54

Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel)
Frequenz (GHz)	0.4	1	5	10	18
Dämpfung (DB/M)	0.43	0.70	1.72	2.49	3.46
Macht (w)	253	157	69	47	33

Häufige Modelle und technische Indikatoren

FR712/Darm -085- Formfleisch (mit FEP-Jacke)
Bild	SKU	Anschluss 1	Anschluss 2	Freizeit	Return Loss/VSWR
	Fr 712- smmsmm-xxx	SMA männlich	SMA männlich	DC -26.5 GHz	1.35
	Fr 12- smmsmwm-xxx -18 g	SMA männlich	SMA männlich mit rechtswinkel	DC -18 GHz	1.35
	Fr 712- smwmsmwm-xxx -18 g	SMA männlich mit rechtswinkel	SMA männlich mit rechtswinkel	DC -18 GHz	1.40
	Fr 712- smmgpf-xxx	SMA männlich	GPO (SMP) weiblich	DC -26.5 GHz	1.35
	Fr 712- smmgpwf-xxx	SMA männlich	GPO (SMP) weiblich mit rechtswinkel	DC -26.5 GHz	1.40
	Fr 712- smmgppf-xxx	SMA männlich	GPPO (Mini-SMP) Frau	DC -26.5 GHz	1.35
	Fr 712- smmgppwf-xxx	SMA männlich	GPPO (Mini-SMP) weiblich mit rechtswinkel	DC -26.5 GHz	1.40
	Fr 712- smwmgppf-xxx -18 g	SMA männlich mit rechtswinkel	GPPO (Mini-SMP) Frau	DC -18 GHz	15 dB
	Fr 712- smwmgppwf-xxx -18 g	SMA männlich mit rechtswinkel	GPPO (Mini-SMP) weiblich mit rechtswinkel	DC -18 GHz	15 dB
	Fr 712- smfgpf-xxx	SMA FEMAL	GPO (SMP) weiblich	DC -18 GHz	1.35
	FR 712- smffgpf-xxx	SMA -Frau mit 4 Lochflansch	GPO (SMP) weiblich	DC -18 GHz	1.35
	FR 712- smfgppf-xxx	SMA FEMAL	GPPO (Mini-SMP) Frau	DC -26.5 GHz	1.40
	FR 712- smffgppf-xxx	SMA -Frau mit 4 Lochflansch	GPPO (Mini-SMP) Frau	DC -26.5 GHz	1.40
	FR 712-292 M292M-XXX	2,92 mm männlich	2,92 mm männlich	DC - 40 GHz	1.44
	Fr 712-292 mgpf-xxx	2,92 mm männlich	GPO (SMP) weiblich	DC - 40 GHz	10 dB
	Fr 712-292 mgpwf-xxx	2,92 mm männlich	GPO (SMP) weiblich mit rechtswinkel	DC - 40 GHz	10 dB
	Fr 712-292 fgpf-xxx	2,92 mm weiblich	GPO (SMP) weiblich	DC - 40 GHz	10 dB
	Fr 712-292 ffgpf-xxx	2,92 mm weiblich mit 4 Lochflansch	GPO (SMP) weiblich	DC - 40 GHz	10 dB
	Fr 712-292 mgppf-xxx	2,92 mm männlich	GPPO (Mini-SMP) Frau	DC - 40 GHz	14db
	FR 712-292 mgppwf-xxx	2,92 mm männlich	GPPO (Mini-SMP) weiblich mit rechtswinkel	DC - 40 GHz	14db
	Fr 712-292 fgppf-xxx	2,92 mm weiblich	GPPO (Mini-SMP) Frau	DC - 40 GHz	14db
	Fr 712-292 ffgppf-xxx	2,92 mm weiblich mit 4 Lochflansch	GPPO (Mini-SMP) Frau	DC - 40 GHz	14db
	Fr 712-292 Mg3pf-XXX	2,92 mm männlich	G3PO (SMPS) weiblich	DC - 40 GHz	12 dB
	Fr 712-292 fg3pf-xxx	2,92 mm weiblich	G3PO (SMPS) weiblich	DC - 40 GHz	12 dB
	Fr 712-292 ffg3pf-xxx	2,92 mm weiblich mit 4 Lochflansch	G3PO (SMPS) weiblich	DC - 40 GHz	12 dB
	Fr 712-185 Mg3pf-XXX	1,85 mm männlich	G3PO (SMPS) weiblich	DC - 67 GHz	10 dB
	Fr 712-185 fg3pf-xxx	1,85 mm weiblich	G3PO (SMPS) weiblich	DC - 67 GHz	10 dB
	Fr 712-185 ffg3pf-xxx	1,85 mm weiblich mit 4 Lochflansch	G3PO (SMPS) weiblich	DC - 67 GHz	10 dB

FR711/Darm -085- Form (ohne FEP -Jacke)
Bild	SKU	Anschluss 1	Anschluss 2	Freizeit	Return Loss/VSWR
	Fr 711- smmsmm-xxx	SMA männlich	SMA männlich	DC -26.5 GHz	1.35
	Fr 11- smmsmwm-xxx -18 g	SMA männlich	SMA männlich mit rechtswinkel	DC -18 GHz	1.35
	Fr 711- smwmsmwm-xxx -18 g	SMA männlich mit rechtswinkel	SMA männlich mit rechtswinkel	DC -18 GHz	1.40
	Fr 711- smwmgppwf-xxx -18 g	SMA männlich mit rechtswinkel	GPPO (Mini-SMP) weiblich mit rechtswinkel	DC -18 GHz	1.40
	Fr 711-292 mmmpxm-xxx	2,92 mm männlich	Mmpx männlich	DC -40 GHz	14db
	R 711-292 mmmpxf-xxx	2,92 mm männlich	Mmpx weiblich	DC -40 GHz	14db
	Fr 711-24 mmmpxm-xxx	2,4 mm männlich	Mmpx männlich	DC -50 GHz	12 dB
	Fr 711-24 mmmpxf-xxx	2,4 mm männlich	Mmpx weiblich	DC -50 GHz	12 dB
	Fr 711-185 mmmpxm-xxx	1,85 mm männlich	Mmpx männlich	DC -67 GHz	10 dB
	Fr 711-185 mmmpxf-xxx	1,85 mm männlich	Mmpx weiblich	DC -67 GHz	10 dB
	Fr 711-185 Mg3pf-XXX	1,85 mm männlich	G3PO (SMPS) Weiblich	DC -67 GHz	10 dB
	Fr 711-185 fg3pf-xxx	1,85 mm weiblich	G3PO (SMPS) Weiblich	DC -67 GHz	10 dB
	Fr 711-185 ffg3pf-xxx	1,85 mm weiblich mit 4 Lochflansch	G3PO (SMPS) Weiblich	DC -67 GHz	10 dB
