Alles über SMA -Stecker



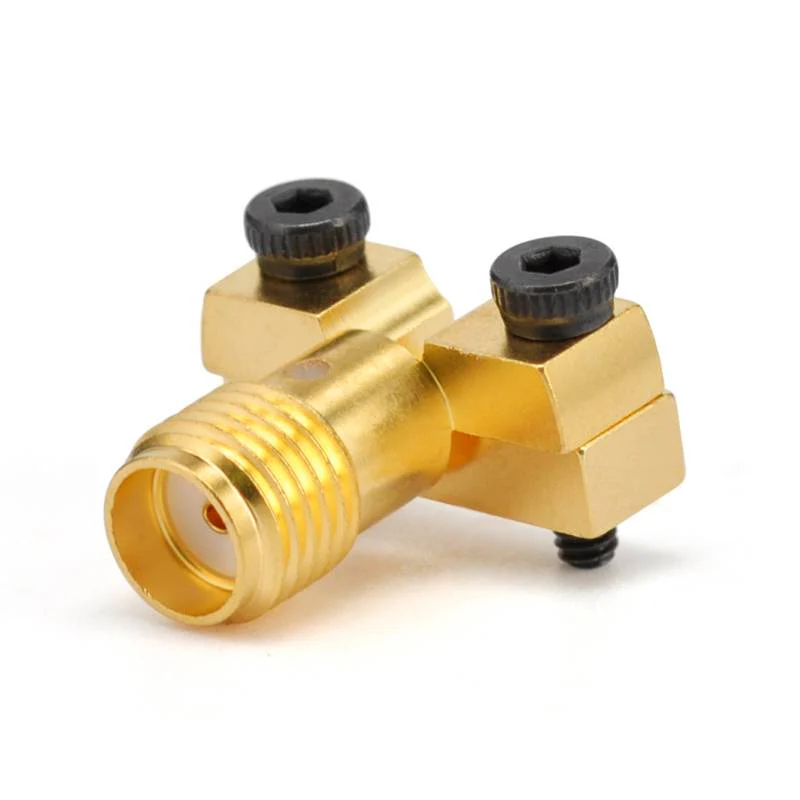

Der SMA-Anschluss ist ein weit verbreiteter HF-Koaxialanschluss, der in den 1950er Jahren für seine hohe Leistung und Vielseitigkeit bekannt ist, und der Name "SMA" steht für Subminiaturversion A .. Signale .



1. Hauptmerkmale von SMA -Anschlüssen

Größe: SMA -Anschlüsse haben eine kompakte Struktur mit einem Außenleiterdurchmesser von 0 . 141 Zoll, wodurch sie für Anwendungen mit begrenztem Raum geeignet sind.

Frequenzbereich: Sie arbeiten normalerweise bis zu 18 GHz, obwohl einige Hochleistungsversionen 26 . 5 GHz oder sogar höher erreichen können.

Impedanz: Die meisten SMA -Anschlüsse sind 50 Ohm, was die Standardkonfiguration für RF- und Mikrowellensysteme ist .

Kopplungsmechanismus: Nimmt ein Gewindekupplungsdesign mit 1/4 Zoll, 36 Fäden pro Zoll UNC -Fäden an, um eine feste und stabile Verbindung mit starkem Schwingungswiderstand zu gewährleisten .

SMA -Materialien und Oberflächenbehandlungsprozesse

Die Schale besteht normalerweise aus Messing und Edelstahl und kann (wie Nickel, Gold) plattiert werden, um die Korrosionswiderstand und -Leitfähigkeit zu verbessern. .

Der Center-Leiter kann Kupfer-, Messing- oder Berylliumkupfer mit einer goldenen Oberfläche sein, um eine optimale Signalübertragung zu erreichen. .

Spannungswellenverhältnis (VSWR): Hochwertige SMA-Anschlüsse haben einen niedrigen VSWR (typischerweise unter 1 . 2: 1 unter 12 GHz), was eine effiziente Signalübertragung mit minimaler Reflexion bedeutet.



2. Arten von SMA -Anschlüssen

SMA -Anschlüsse erhältlich in verschiedenen Konfigurationen, um verschiedenen Anwendungen zu entsprechen:

Gemäß Porttypen können sie unterteilt werden in: Standard-Port SMA, Schnellkonnekt-SMA und Reverse Polarity SMA .

Nach strukturellen Stilen können sie in geraden und rechten Winkeltypen unterteilt werden.

Gemäß den Installationsmethoden können sie in reguläre und panel montierte Typen unterteilt werden.



3. Gemeinsame Verwendungen von SMA

Im Bereich Telekommunikation werden SMA -Anschlüsse in Mobilfunkstationen, Satellitensystemen und drahtlosen Kommunikationsgeräten . häufig verwendet. .

In Testgeräten werden sie in Testgeräten wie Oszilloskopen, Netzwerkanalysatoren und Signalgeneratoren . verwendet

In Antennensystemen werden SMA -Anschlüsse häufig verwendet, um Antennen in drahtlosen Systemen zu verbinden .

In RF -Schaltungen finden Sie sich in vielen HF -Geräten wie Verstärkern, Filtern und Mixern .

Notizen



4. Leistungsbeschäftigungskapazität:

Obwohl SMA-Anschlüsse für HF-Systeme mit geringer Leistung und mittlerer Leistung geeignet sind, sind sie möglicherweise nicht für Hochleistungsanwendungen geeignet.

Mechanische Haltbarkeit: Im Vergleich zu einigen größeren Anschlüssen sind SMA -Anschlüsse relativ zerbrechlich, insbesondere in Bezug auf die Pin -Ausrichtung und mechanische Spannung .. Daher sollte während der Handhabung und Installation . zusätzliche Vorsicht aufgenommen werden. ..



Kompatibilität: Stellen Sie bei der Auswahl von SMA -Anschlüssen sicher, dass die männlichen und weiblichen Steckverbinder in Bezug auf die Gewindegröße und -impedanz übereinstimmen, um eine gute Verbindung . zu gewährleisten, sie können auch mit 2 . 92 mm und 3,5 mm Ports miteinander verbunden werden.
