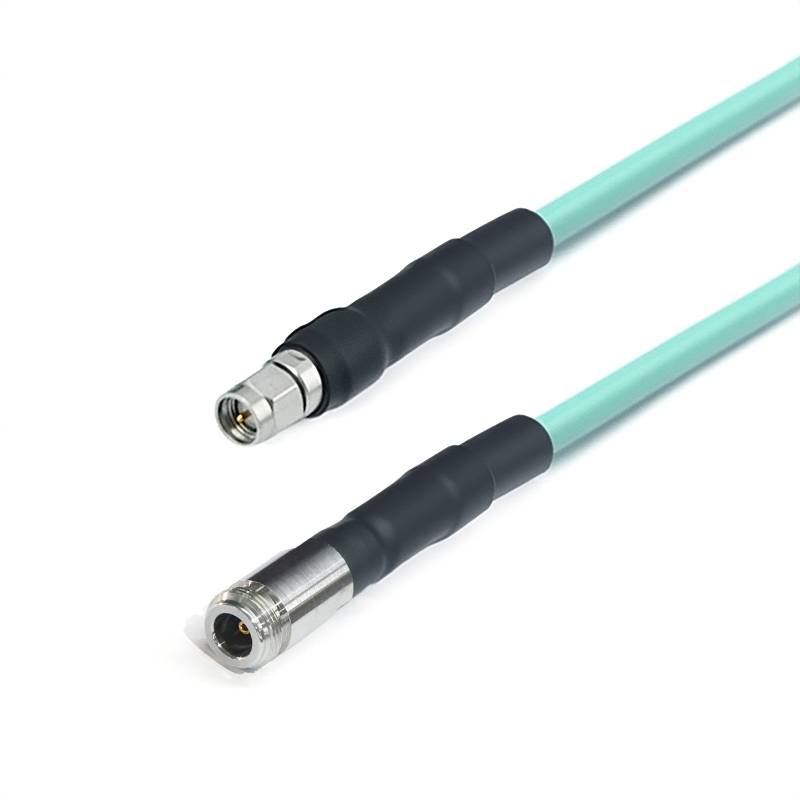

Stabile Serie mit niedriger Verlustphase
In den heutigen Schnittfeldern wie Kommunikation, elektronische Tests und Messung sind die Stabilität der Signalübertragung und niedrige Verlustmerkmale zu Kernfaktoren geworden, die die Leistung von Systemen bestimmen, und die relevanten Anforderungen werden immer strenger .}}}}}}}}}}}}}}}
Beschreibung
Produkteinführung
In den heutigen Schneiden - Kantenfeldern wie Kommunikation, elektronische Tests und Messung, die Stabilität der Signalübertragung und niedrige - Verlusteigenschaften sind zu zentralen Faktoren geworden, die die Leistung von Systemen bestimmen, und die relevanten Anforderungen werden zunehmend strenger (.}} Die niedrige Verlustamplitude - und - Phasen - stabile Kabelansammlungen, die mit der Auswahl der Nummern und der Auswahl der Nummern, in deren Rollen eine legische Aufgabe ausspielt. und effiziente Signalübertragung .
Produktstrukturmerkmale
Ausgezeichnete Niedrigverlusteigenschaften:
Sie weisen unter verschiedenen Frequenzbedingungen . das FRU1/GT147A -Modell (40 GHz) als Beispiel, selbst in einer hohen Frequenzumgebung von bis zu 40 GHz eine äußerst ausstehende niedrige Verlustleistung auf.
Hervorragende Phasenstabilität:
Sie besitzen hochstabile Phasenmerkmale . Zum Beispiel, wenn die FRU1/GT147A mit einer Frequenz von 10 GHz arbeitet, kann seine mechanische Phasenstabilität 10 GHz/3 Grad erreichen; Wenn die Frequenz 18 GHz beträgt, kann sie 18 GHz/5 Grad erreichen. . Eine solche stabile Phase kann die Phasenschwankungen während der Signalübertragung effektiv unterdrücken, wodurch Signalverzerrungen und Störungen weitgehend vermieden werden können, die durch instabile Phasen verursacht werden. Systeme .
Breite Frequenzabdeckung:
Die Produkte haben einen breiten Frequenzabdeckungsbereich, der sich von Gleichstrom (DC) bis 110 GHz . Verschiedene Modelle von Kabelbaugruppen übernehmen können
Produktanwendung
Bei mikrowellen -Anecho -Kammer -Tests verbinden sie Testgeräte und -geräte, und ihre stabilen Signalübertragungseigenschaften sorgen für die Genauigkeit und Zuverlässigkeit von Testergebnissen.
Wichtige Anmerkungen
1. Für benutzerdefinierte Länge Kabelbaugruppen, vergessen Sie bitte nicht, Ihre Längeninformationen auf der Checkout -Seite zu hinterlassen.
2. Alle Kabelbaugruppen können mit phasenübergreifenden Paaren oder Gruppen versehen werden; Wenn Sie die Kabel übereinstimmen müssen, senden Sie uns bitte eine E -Mail an uns: sales@flexirf.com
Produktspezifikationsdaten
|

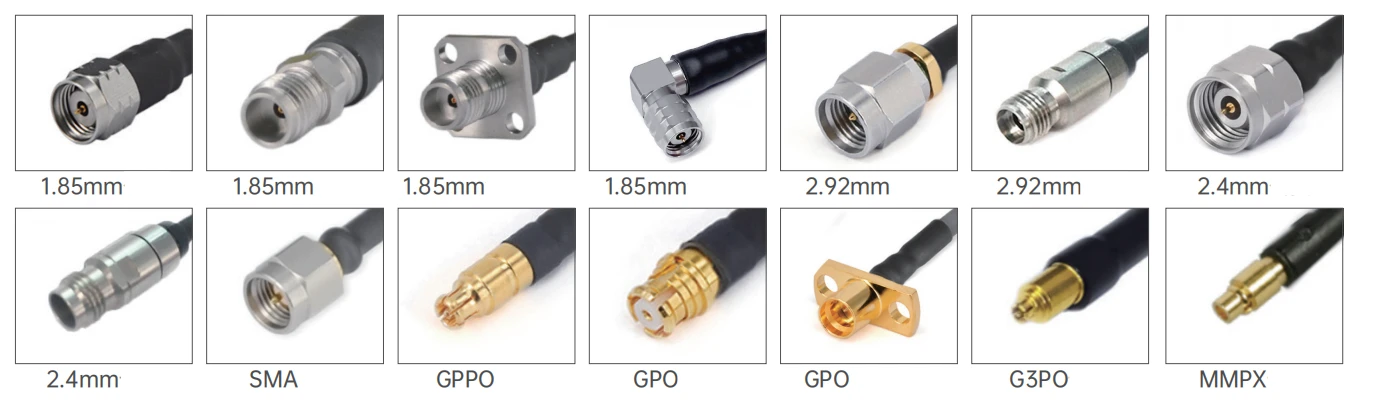

Konfiguration |
|
|

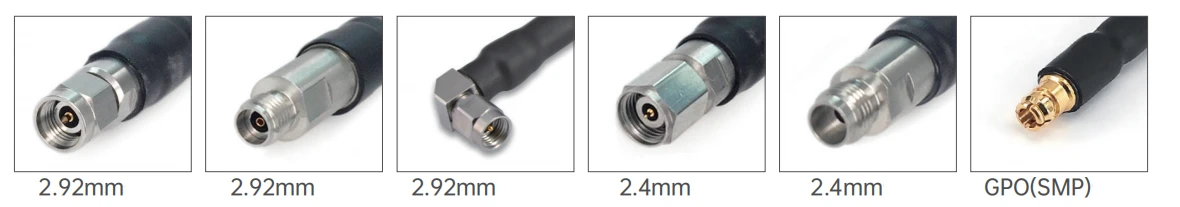

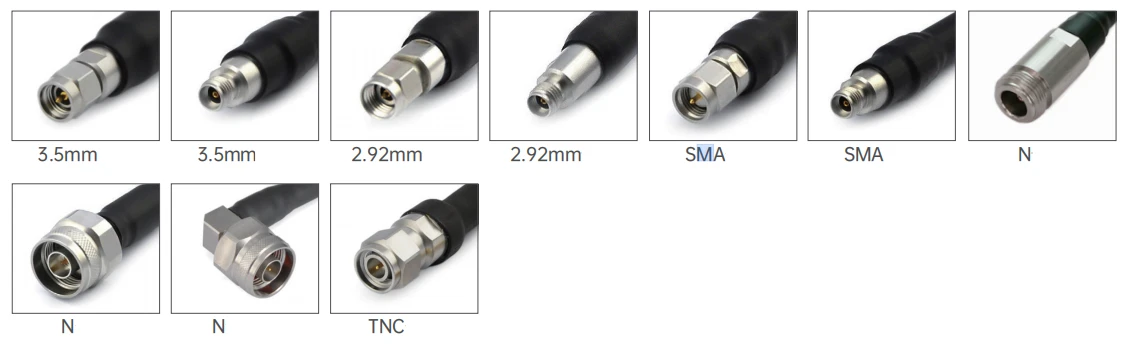

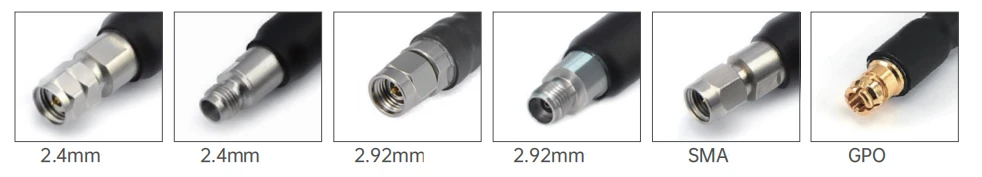

Anschluss 1 Typ |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Stecker 1 Impedanz |
50 Ohm |
|
Stecker 1 Polarität |
Standard |
|
Stecker 2 -Typ |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N/TNC |
|
Stecker 2 Impedanz |
50 Ohm |
|
Stecker 2 Polarität |
Standard |
|
Steckermontagemethode |
Keiner |
|
Stecker Körperstil |
Gerade und rechter Winkel |
|
Materialinformationen |
|
|
Center -Kontakt |
Messinggold plattiert, beryllium kupfergold plattiert |
|
Äußerer Kontakt |
Messinggold plattiert, beryllium kupfergold plattiert, rostfreier Stahl passiviert |
|
Körper |
Messinggold plattiert, Beryllium Kupfergold, Edelstahl passiviert |
|
Dielektrikum |
PEI/PTFE |
|
Umgebungsdaten |
|
|
Temperaturbereich |
-40 Grad zu +165 Grad |
|
2011/65/EU (ROHS) |
Konform |
Produkttyp
| FRU1/GT147A niedriger Verlust -Stabil -Phasenkabelbaugruppe (40 GHz) | ||||
 |
Strukturmaterialdurchmesser (mm) |
|||
|
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
0.91±0.05 |
|
|
2 |
Isolator |
Solide PTFE |
2.69±0.05 |
|
|
3 |
Innere Abschirmung |
Silber-plattierter Kupferband |
2.86±0.05 |
|
|
4 |
Äußere Abschirmung |
Silberkupferdrahtes Flechten |
3.28±0.05 |
|
|
5 |
Jacke |
Fep |
3.73±0.13 |
|
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | |||||
|
Frequenz (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Dämpfung (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Macht (w) |
380 |
120 |
90 |
75 |
65 |
| Elektrische und mechanische Eigenschaften | |||||||
|
Frequenz (GHz) |
Impedanz (Ω) |
Übertragungsrate |
Kapazität |
Abschirmung |
Betriebstemperatur Reichweite |
Mindestbiegeradius |
Mechanisch Phasenstabilität |
|
40 |
50 |
77% |
86 Pf/m |
>100 dB |
-65 Grad ~ +165 Grad |
6,35 mm |
10 GHz/3 Grad 18GHz/5 Grad |
|
Gemeinsame Modelle und technische Indikatoren
|
|||||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
|
|

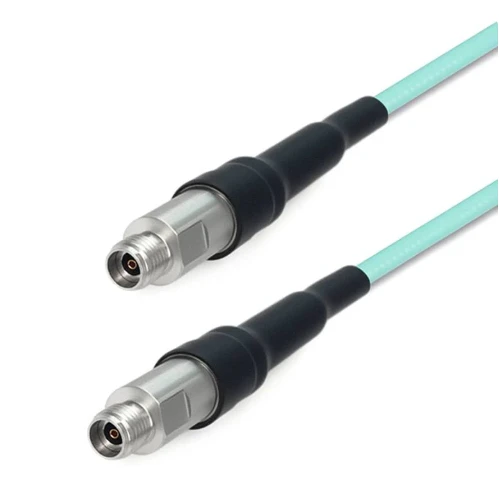

Fru 1-292 f292f-xxx |
2,92 mm weiblich |
2,92 mm weiblich |
DC -40 GHz |
1.44 |
|
|

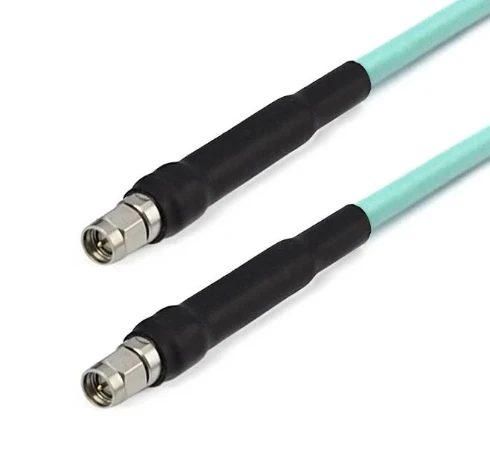

Fru 1-292 m292m-xxx |
2,92 mm männlich |
2,92 mm männlich |
DC -40 GHz |
1.44 |
|
|

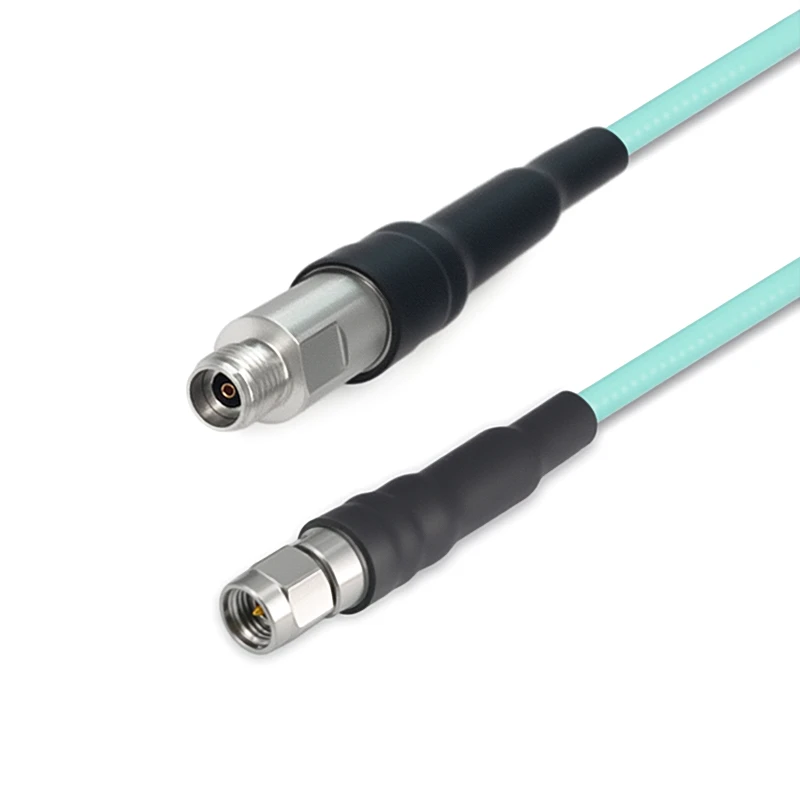

Fru 1-292 m292f-xxx |
2,92 mm männlich |
2,92 mm weiblich |
DC -40 GHz |
1.44 |
| FRU2/GT3506 Niedrig Verluststabiler Phasenkabelbaugruppe (65 GHz) | ||||
|
|
Strukturmaterialdurchmesser (mm) |
|||
|
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
0.51±0.05 |
|
|
2 |
Isolator |
Solide PTFE |
1.38±0.05 |
|
|
3 |
Innere Abschirmung |
Silber-plattierter Kupferband |
1.58±0.05 |
|
|
4 |
Äußere Abschirmung |
Silberkupferdrahtes Flechten |
1.90±0.05 |
|
|
5 |
Jacke |
Fep |
2.20±0.13 |
|
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | ||||||||||
|
Frequenz (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Dämpfung (DB/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Macht (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Elektrische und mechanische Eigenschaften | |||||||
|
Frequenz (GHz |
Impedanz (ω) |
Übertragungsrate |
Kapazität |
Abschirmung |
Betriebstemperatur Reichweite |
Mindestbiegeradius |
Dielektrische Spannung |
|
67 GHz |
50Ω |
82% |
94PF/m |
>90 dB |
-55 Grad ~ +125 Grad |
11mm |
800V@DC |
|
Gemeinsame Modelle und technische Indikatoren
|
|||||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
|
|
Fru 2- smmsmm-xxx |
SMA männlich |
SMA männlich |
DC -26.5 GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA männlich |
GPO (SMP) weiblich |
DC -26.5 GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA männlich |
GPO (SMP) weiblich mit rechtswinkel |
DC -26.5 GHz |
12 dB |
|
|
Fru 2- smmgppf-xxx |
SMA männlich |
GPPO (Mini-SMP) Frau |
DC -26.5 GHz |
13 dB |
|
|
Fru 2- smmgppwf-xxx |
SMA männlich |
GPPO (Mini-SMP) weiblich mit rechtswinkel |
DC -26.5 GHz |
12 dB |
|
|
Fru 2- smffgpf-xxx |
SMA -Frau mit 4 Lochflansch |
GPO (SMP) weiblich |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
SMA -Frau mit 4 Lochflansch |
GPPO (Mini-SMP) Frau |
DC -18 GHz |
16 dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm männlich |
2,92 mm männlich |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm männlich |
GPO (SMP) weiblich |
DC -40 GHz |
14db |
|
|

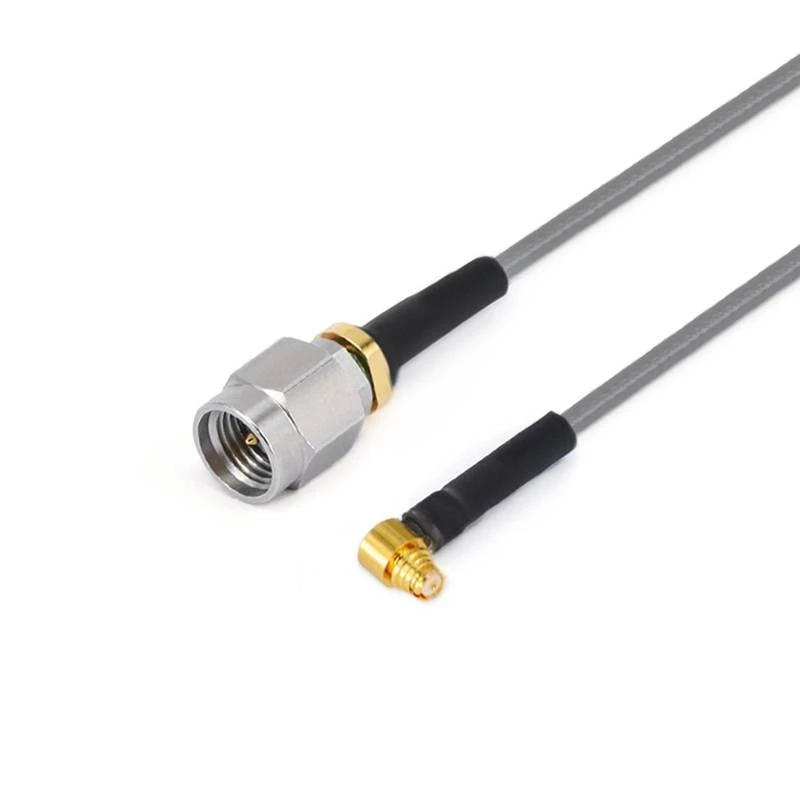

Fru 2-292 mgpwf-xxx |
2,92 mm männlich |
GPO (SMP) weiblich mit rechtswinkel |
DC -40 GHz |
12 dB |
|
|
Fru 2-292 mmmpxm-xxx |
2,92 mm männlich |
Mmpx männlich |
DC -40 GHz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2,92 mm männlich |
Mmpx weiblich |
DC -40 GHz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm männlich |
G3PO (SMPS) weiblich |
DC -40 GHz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm männlich |
GPPO (Mini-SMP) weiblich mit rechtswinkel |
DC -40 GHz |
12 dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm männlich |
2,4 mm männlich |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm männlich |
GPPO (Mini-SMP) Frau |
DC -40 GHz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm weiblich |
G3PO (SMPS) weiblich |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm weiblich mit 4 Lochflansch |
G3PO (SMPS) weiblich |
DC -40 GHz |
14db |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm weiblich |
Mmpx männlich |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm weiblich mit 4 Lochflansch |
Mmpx männlich |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm weiblich mit 4 Lochflansch |
GPO (SMP) weiblich |
DC -40 GHz |
14db |
|
|
Fru 2-24 m24m-xxx |
2,4 mm männlich |
2,4 mm männlich |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm männlich |
GPO (SMP) weiblich |
DC -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm männlich |
GPO (SMP) weiblich mit rechtswinkel |
DC -40 GHz |
12 dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm männlich |
Mmpx männlich |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mmmpxm-xxx |
2,4 mm männlich |
Mmpx männlich |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm männlich |
GPPO (Mini-SMP) Frau |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm männlich |
GPPO (Mini-SMP) weiblich mit rechtswinkel |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm weiblich mit 4 Lochflansch |
GPO (SMP) weiblich |
DC -50 GHz |
10 dB |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm weiblich mit 4 Lochflansch |
GPPO (Mini-SMP) Frau |
DC -50 GHz |
10 dB |
|
|

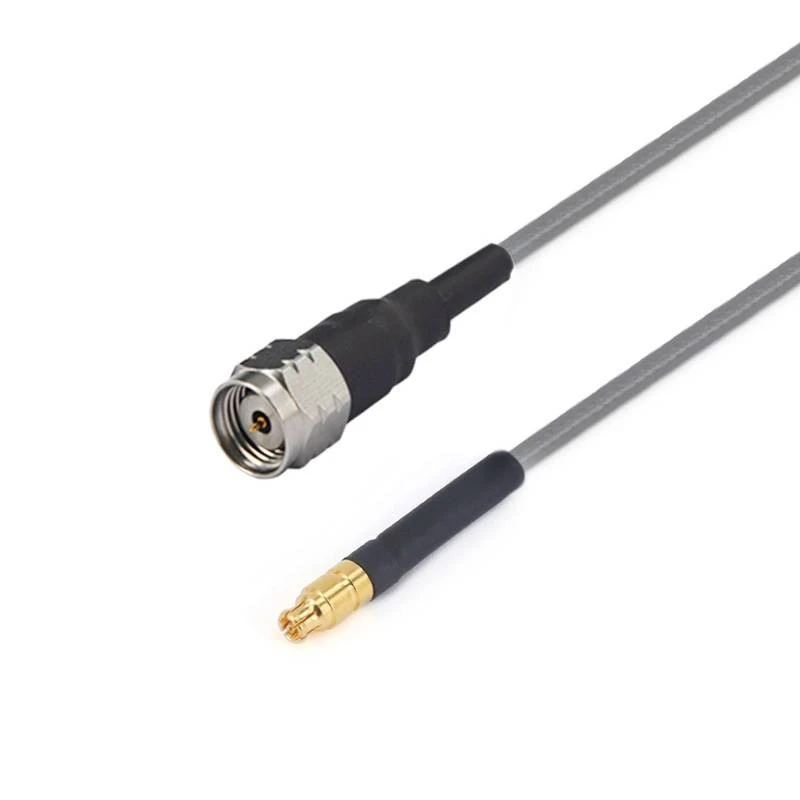

Fru 2-185 mgppf-xxx |
1,85 mm männlich |
GPPO (Mini-SMP) Frau |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm männlich mit rechtswinkel |
GPPO (Mini-SMP) Frau |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm männlich |
G3PO (SMPS) weiblich |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxm-xxx |
1,85 mm männlich |
Mmpx männlich |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 mmmpxf-xxx |
1,85 mm männlich |
Mmpx weiblich |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm weiblich |
GPPO (Mini-SMP) Frau |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm weiblich mit 4 Lochflansch |
GPPO (Mini-SMP) Frau |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm weiblich |
G3PO (SMPS) weiblich |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm weiblich mit 4 Lochflansch |
GPPO (Mini-SMP) Frau |
DC -67 GHz |
10 dB |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm weiblich |
Mmpx männlich |
DC -67 GHz |
10 dB |
|
|

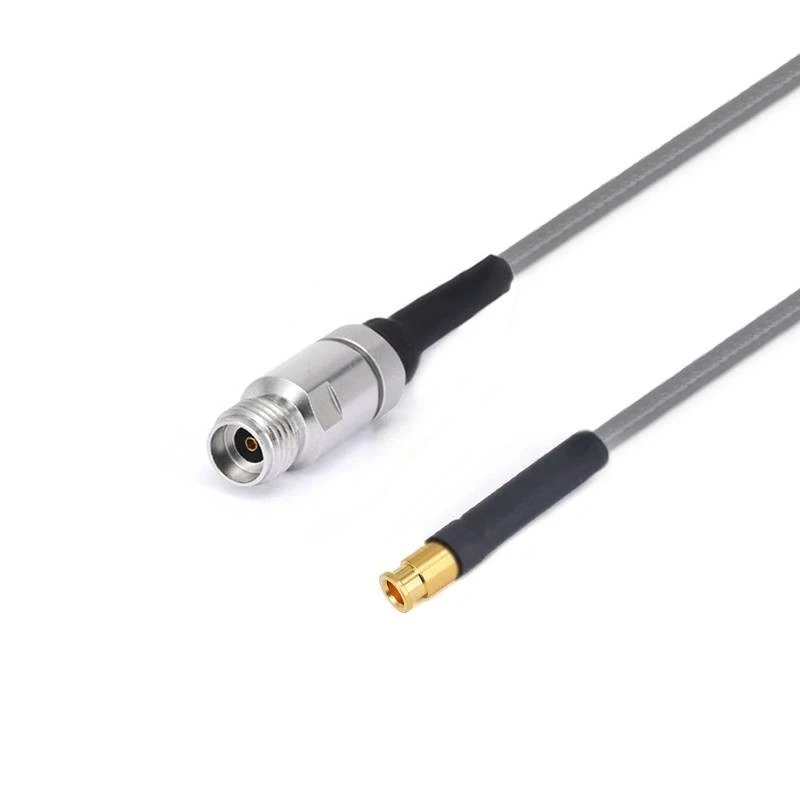

Fru 2-185 fmmpxf-xxx |
1,85 mm weiblich |
Mmpx weiblich |
DC -67 GHz |
10 dB |
| FRU3/GT3507 niedriger stabiler Phasenkabelbaugruppe (40 GHz) | ||||
|
|
Strukturmaterialdurchmesser (mm) |
|||
|
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
0.91±0.05 |
|
|
2 |
Isolator |
Solide PTFE |
2.69±0.05 |
|
|
3 |
Innere Abschirmung |
Silber-plattierter Kupferband |
2.86±0.05 |
|
|
4 |
Äußere Abschirmung |
Silberkupferdrahtes Flechten |
3.28±0.05 |
|
|
5 |
Jacke |
Fep |
3.73±0.13 |
|
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | |||||
|
Frequenz (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Dämpfung (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Macht (w) |
380 |
120 |
90 |
75 |
65 |
|
Elektrische und mechanische Eigenschaften |
|||||||
|
Frequenz (GHz) |
Impedanz (ω) |
Übertragungsrate |
Kapazität |
Abschirmung |
Betriebstemperatur Reichweite |
Mindestbiegeradius |
Mechanisch Phasenstabilität |
|
40 |
50 |
85% |
86 Pf/m |
>90 dB |
-65 Grad ~ +165 Grad |
11mm |
10 GHz/3 Grad 18GHz/5 Grad |
|
Gemeinsame Modelle und technische Indikatoren
|
|||||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm männlich |
2,92 mm männlich |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm männlich |
2,4 mm männlich |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm männlich |
2,4 mm männlich |
DC -40 GHz |
1.35 |
| FRA3/GT2501 Niedrig Verluststabiler Phasenkabelbaugruppe (26,5 GHz) | ||||
|
|
Strukturmaterialdurchmesser (mm) |
|||
|
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
1.45±0.05 |
|
|
2 |
Isolator |
Solide PTFE |
3.99±0.05 |
|
|
3 |
Innere Abschirmung |
Silber-plattierter Kupferband |
4.19±0.05 |
|
|
4 |
Äußere Abschirmung |
Silberkupferdrahtes Flechten |
4.42±0.05 |
|
|
5 |
Jacke |
Fep |
5.21±0.13 |
|
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | |||||
|
Frequenz (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Dämpfung (DB/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Macht (w) |
800 |
350 |
--- |
100 |
--- |
|
Elektrische und mechanische Eigenschaften |
|||||||
|
Frequenz (GHz) |
Impedanz (ω) |
Übertragungsrate |
Kapazität |
Abschirmung |
Betriebstemperatur Reichweite |
Mindestbiegeradius |
Mechanisch Phasenstabilität |
|
26.5 |
50 |
80.4% |
86 Pf/m |
>100 dB |
-65 Grad ~ +165 Grad |
6,35 mm |
10 GHz/3 Grad 18GHz/5 Grad |
|
Gemeinsame Modelle und technische Indikatoren
|
|||||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
|
|

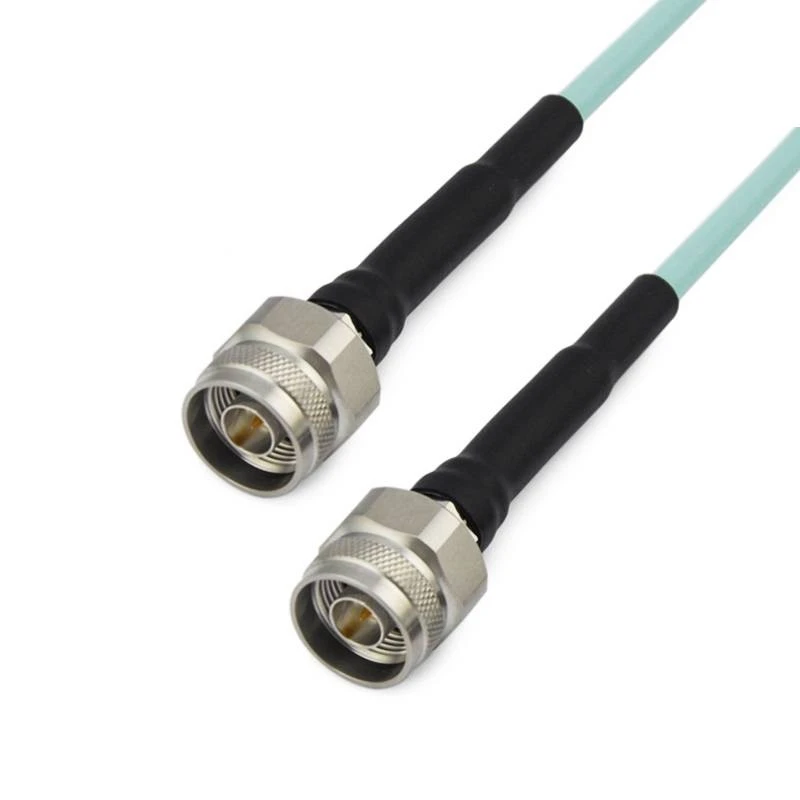

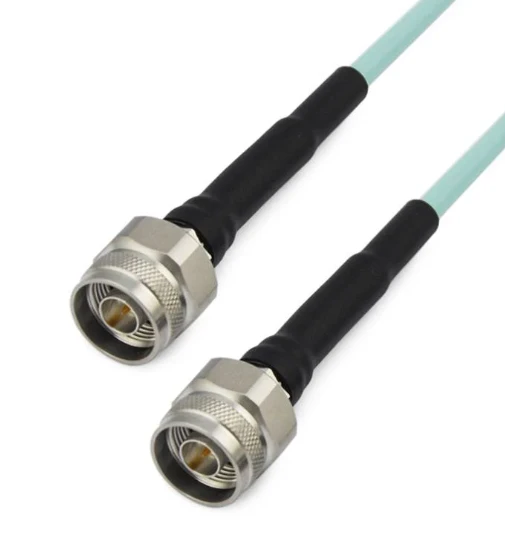

Fra 3- nmnm-xxx |
N männlich |
N männlich |
DC -18 GHz |
1.25 |
|
|

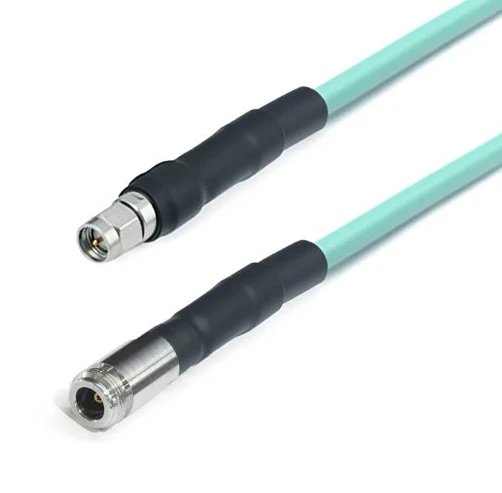

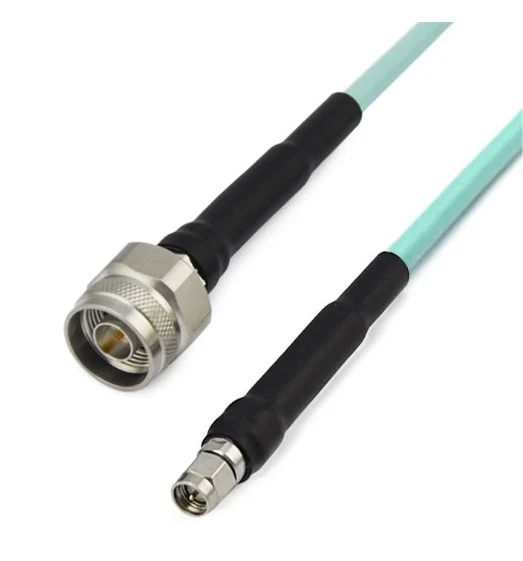

Fra 3- nFSMM-XXX |
N weiblich |
SMA männlich |
DC -18 GHz |
1.25 |
|
|
Fra 3- nmsmm-xxx |
N männlich |
SMA männlich |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmsmm-xxx |
SMA männlich |
SMA männlich |
DC -18 GHz |
1.25 |
|
|

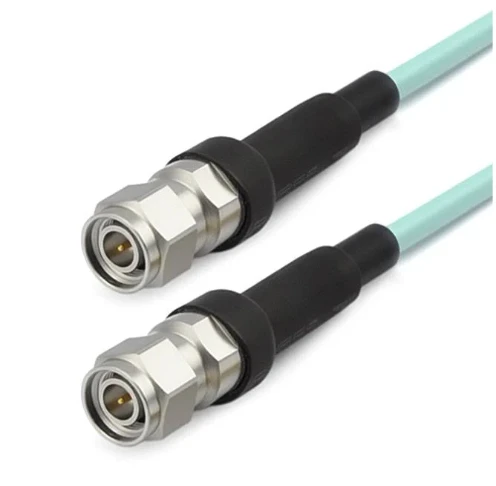

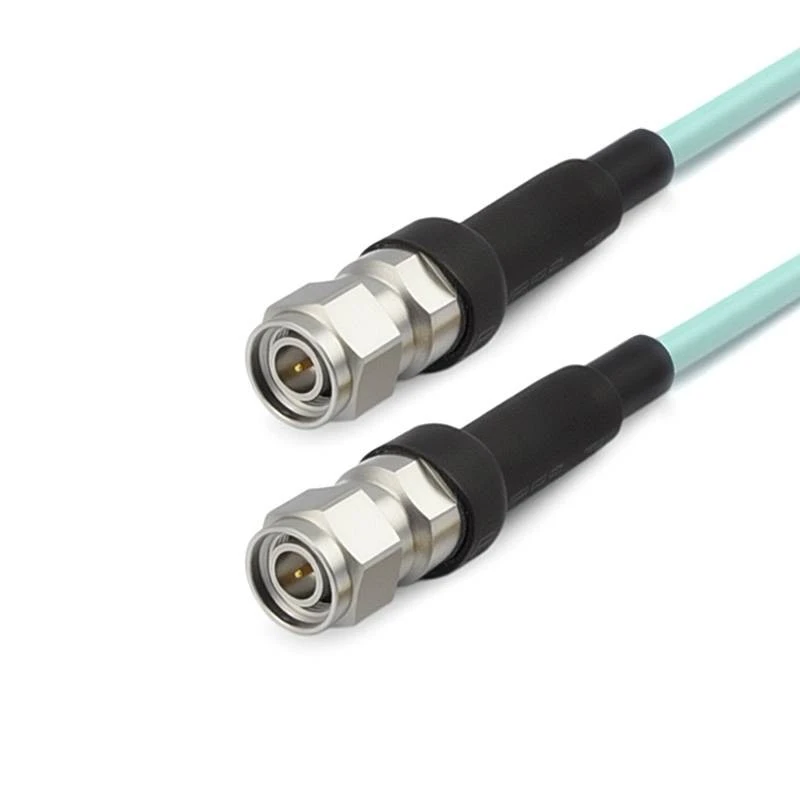

Fra 3- tncmtncm-xxx |
Tnc männlich |
Tnc männlich |
DC -18 GHz |
1.30 |
Beliebte label: Stabile Serien mit niedriger Verlustphase, USA Hersteller der stabilen Serien mit niedriger Verlustphase, Lieferanten, Fabrik, FRA3 FRU2 FRU3 -Baugruppenkabel, Allzweck -Testkabel, Handabbesserungskabel, Stabile Serie mit niedriger Verlustphase, Kabelbaugruppen der RG -Serie, Halbige Kabelbaugruppen
Anfrage senden
Das könnte dir auch gefallen
