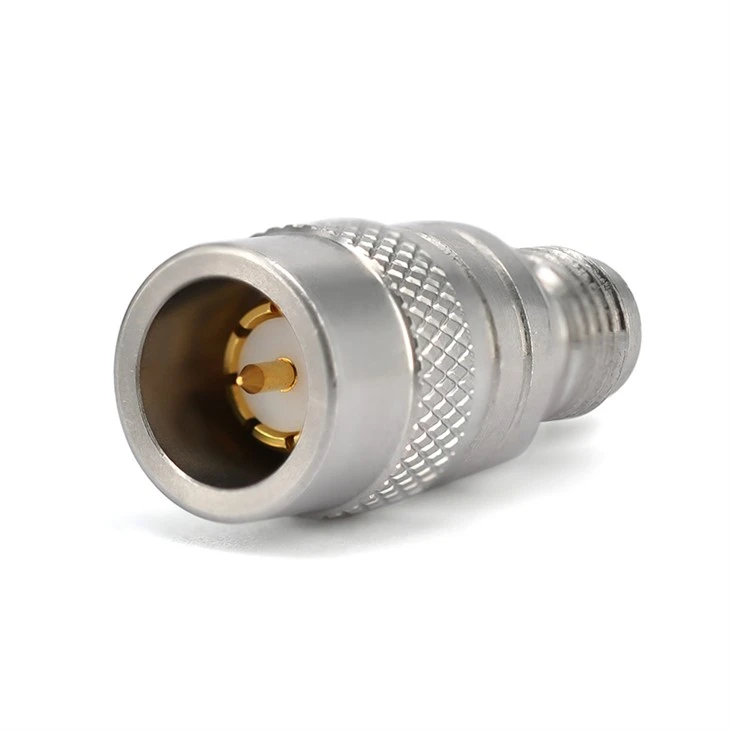

SMA -Adapter
Die Koaxial -HF -Adapter der SMA -Serie sind die breiteste Anwendungsbereich und die größte Vielfalt aller Adapterserien. Es gibt ungefähr Hunderte von optionalen Typen. Die maximale Betriebsfrequenz kann bis zu 26,5 GHz erreichen. Unter ihnen sind sie nach drei verschiedenen Frequenzbändern von 6G, 18G und 26,5 g für Anwendungsprodukte entworfen und entwickelt.
Beschreibung
Produkteinführung
Die Koaxial -HF -Adapter der SMA -Serie sind die breiteste Anwendungsbereich und die größte Vielfalt aller Adapterserien. Es gibt ungefähr Hunderte von optionalen Typen. Die maximale Betriebsfrequenz kann bis zu 26,5 GHz erreichen. Unter ihnen sind sie nach drei verschiedenen Frequenzbändern von 6G, 18G und 26,5 g für Anwendungsprodukte entworfen und entwickelt.
Produktmaterial
Der äußere Leiter des Körpers des SMA -Anschlusses besteht normalerweise aus Metallmaterialien wie Messing oder Edelstahl. Es spielt eine entscheidende Rolle bei der Abschirm- und Signalübertragung. Seine zylindrische Struktur umgibt den inneren Leiter und den Dielektrikum und liefert einen Weg mit geringer Resistenz für den Renditestrom des elektromagnetischen Signals, wodurch die Stabilität und Integrität der Signalübertragung gewährleistet ist.
Produktkörperstil
SMA -Anschlüsse sind in verschiedenen Körperformularen erhältlich, einschließlich gerader Typ, rechter Winkeltyp, 4- Lochflanschhalterung, Schottmontentyp und luftdichtes Vakuum -Bulkhead -Mount -Typ.
Beschaffungs -FAQ
Produktspezifikationsdaten
|
Konfiguration |
|
|
Anschluss 1 Typ |
SMA |
|
Stecker 1 Impedanz |
50 Ohm |
|
Stecker 1 Polarität |
Standard |
|
Stecker 2 -Typ |
SMA/GPPO/GPO/2,4 mm/2,92 mm/3,5 mm/n/tnc/bnc/ssmc/mmcx/ipex/ssma |
|
Stecker 2 Impedanz |
50 Ohm |
|
Stecker 2 Polarität |
Standard |
|
Steckermontagemethode |
Keiner |
|
Adapterkörperstil |
Gerade/4 Loch Flansch/Bulkhead -Halterung/rechtswinkel/ |
|
Materialinformationen |
|
|
Center -Kontakt |
Würfel Gold plattiert |
|
Äußerer Kontakt |
Messing Gold plattiert / Edelstahl |
|
Körper |
Messing Gold plattiert / Edelstahl |
|
Dielektrikum |
PEI/PTFE/Glas |
|
Umgebungsdaten |
|
|
Temperaturbereich |
-55 Grad zu +165 Grad |
|
2011/65/EU (ROHS) |
Konform |
SMA -Adaptertypen
|
SMA RF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|

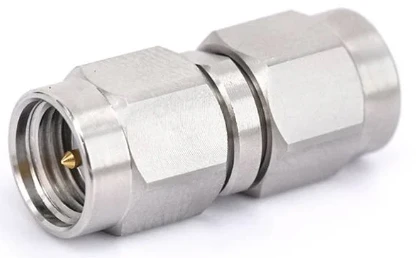

Fr 1- SMA-JJS |
|
|
DC -18 GHz |
1.15 |
SMA männlich zu SMA männlich |
|

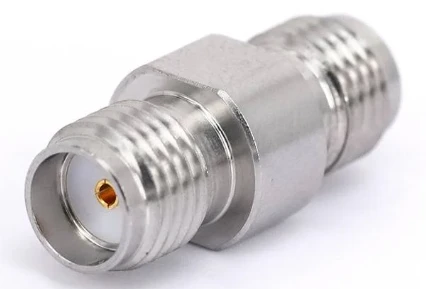

FR 1- SMA-KKS |
|
|
DC -18 GHz |
1.15 |
SMA FEMAL SMA FEMALE |
|

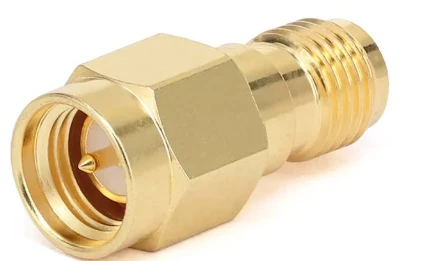

FR 1- SMA-JKS |
|
|
DC -18 GHz |
1.15 |
SMA männlich zu SMA -Frau |
|

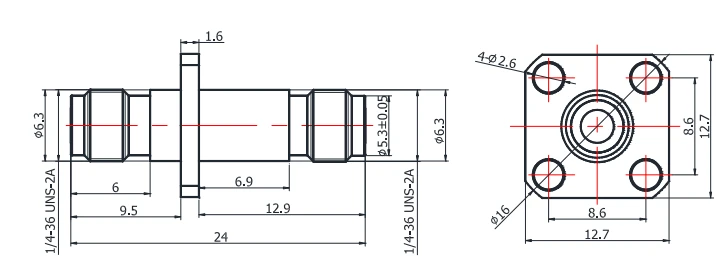

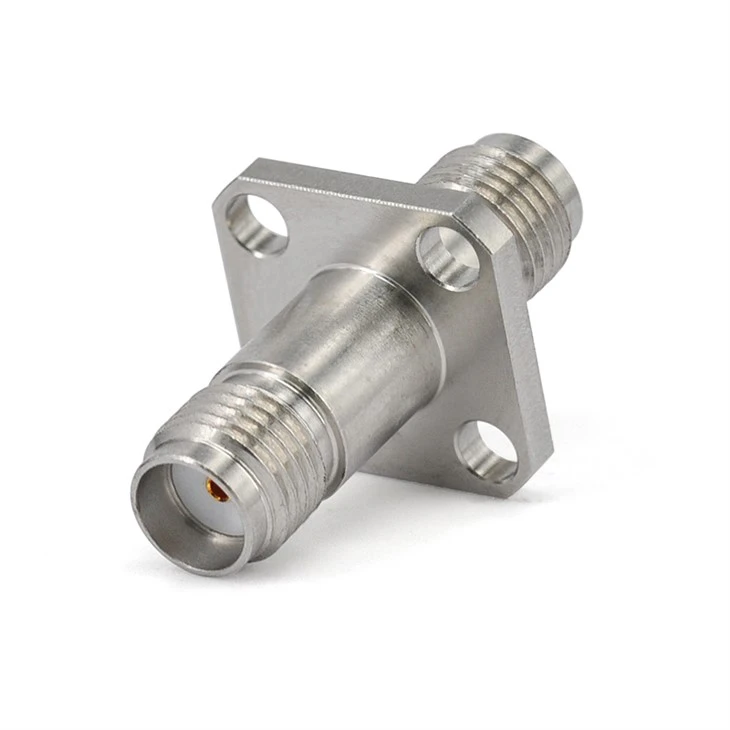

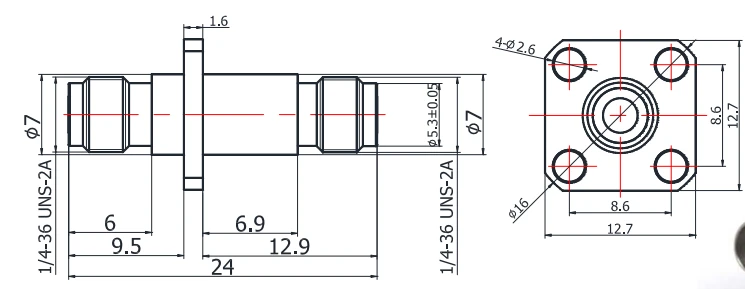

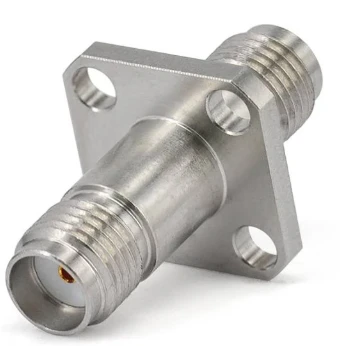

FR 1- SMA-KFKG -1 |
|
|
DC -18 GHz |
1.15 |

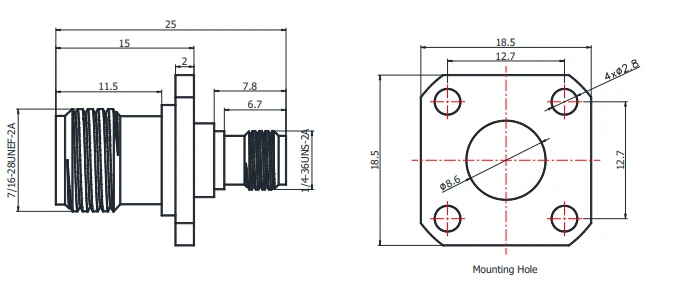

SMA FEMA und SMA -Frau mit 4 Lochflansch |
|
FR 1- SMA-KFKG |
|
|
DC -26. 5GHz |
1.15 |
SMA FEMA und SMA -Frau mit 4 Lochflansch |
|

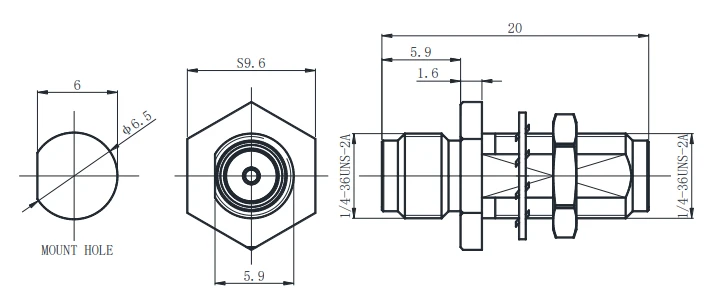

Fr 1- SMA-KYKG -1 |
|
|
DC -26. 5GHz |
1.25 |

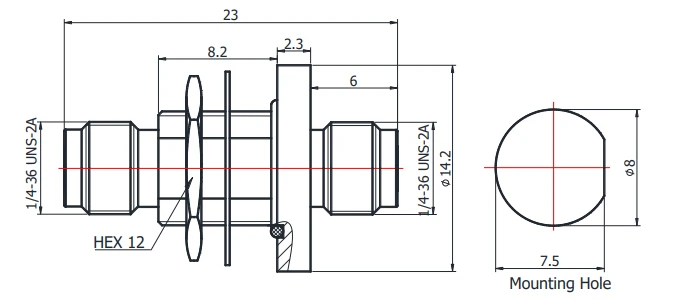

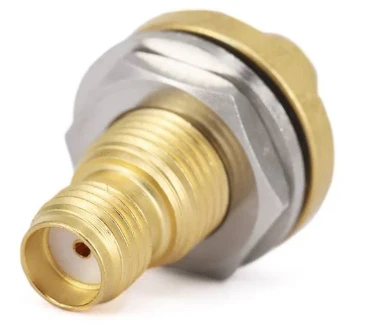

SMA FEMA und SMA FEMAL mit Schottmontage |
|

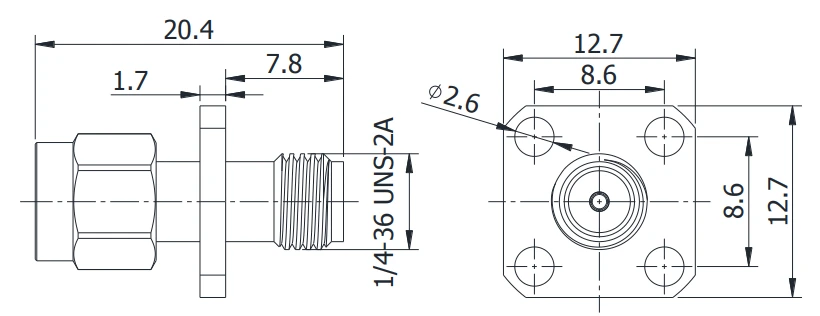

FR 1- SMA-JFKG |
|
|
DC -18 GHz |
1.20 |
SMA männlich zu SMA weiblich mit 4 Lochflansch |
|
Fr 1- SMA-JWJS -18 g |
|
|
DC -18 GHz |
1.25 |
SMA männlich zu SMA männlich mit rechtswinkel |
|
FR 1- SMA-KWKS -18 g |
|
|
DC -18 GHz |
1.25 |
SMA FEMA und SMA -Frau mit rechtswinkel |
|
FR 1- SMA-JWKS -18 g |
|
|
DC -18 GHz |
1.25 |
SMA männlich zu SMA weiblich mit rechtswinkel |
|

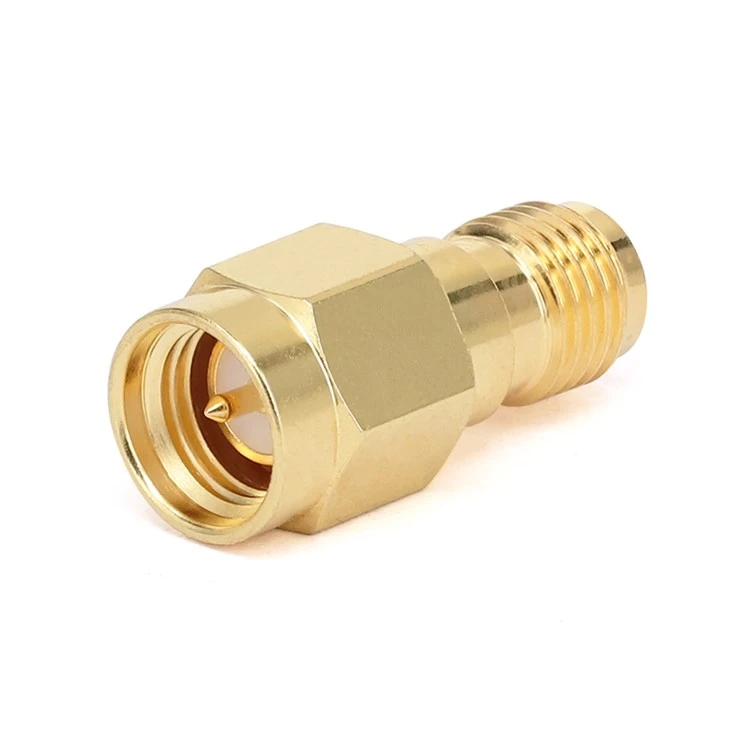

FR 1- SMA-JK |
|
|
DC -18 GHz |
1.25 |
SMA männlich zu SMA -Frau |
|
Fr 1- SMA-KK-E |
|
|
DC -18 GHz |
1.25 |
SMA FEMAL SMA FEMALE |
|
FR 1- SMA-KK1 |
|
|
DC -18 GHz |
1.25 |
SMA FEMAL SMA FEMALE |
|
FR 1- SMA-KYK1 |
|
|
DC -18 GHz |
1.25 |
SMA FEMA und SMA FEMAL mit Schottmontage |
|
Fr 1- smam-kyk |
|
|
DC -18 GHz |
1.35 |
SMA FEMA und SMA FEMAL MOBLKHEAD ROCH UND VACUUM DINGHESSE |
|
FR 1- QSMA/SMA-JKS |
|
|
DC -18 GHz |
1.25 |
Schnell SMA männlich zu SMA Female |
|
SMA bis 2,4 mm HF -Adapter |
|||||
|
SKU |
Zeichnung |
Feuchtigkeit |
VSWR |
Beschreibungstyp |
|
|
FR 1- SMA/2. 4- KJS |
|
|
DC -26. 5GHz |
1.15 |

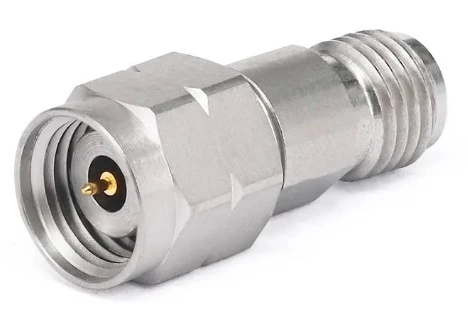

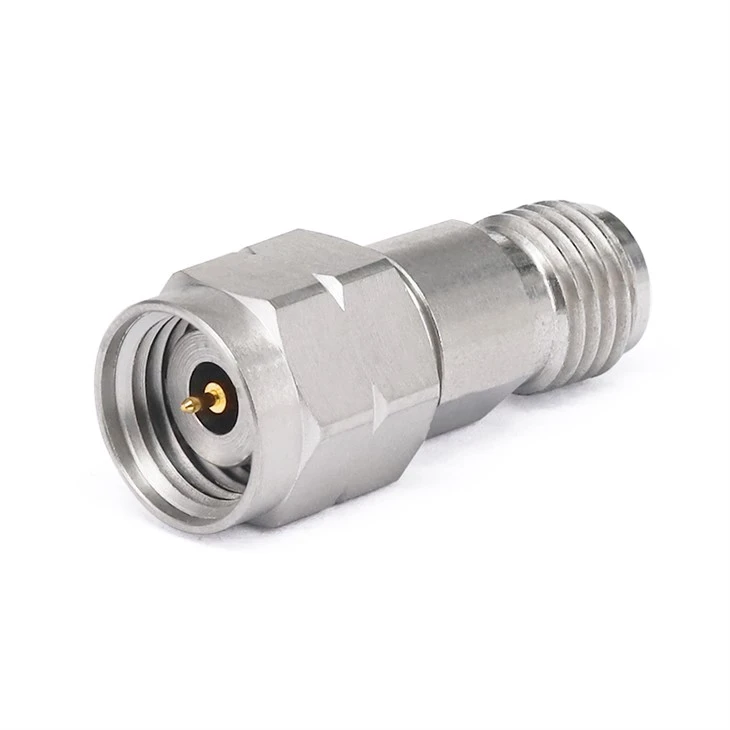

SMA Frau bis 2,4 mm Mann |
|
SMA bis 2,92 mmHF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
Fr 1- SMA/2. 92- jjs |
|
|
DC -18 GHz |
1.15 |

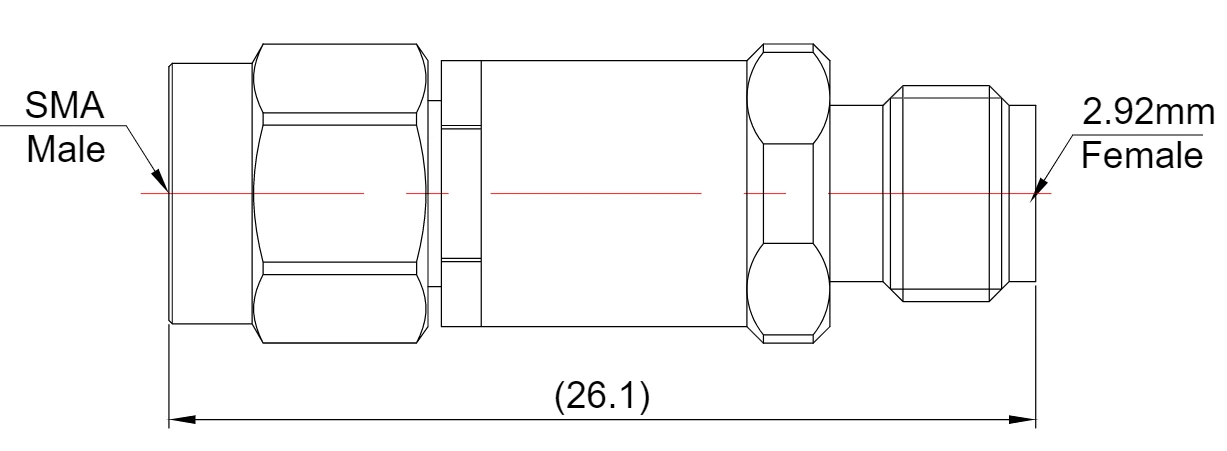

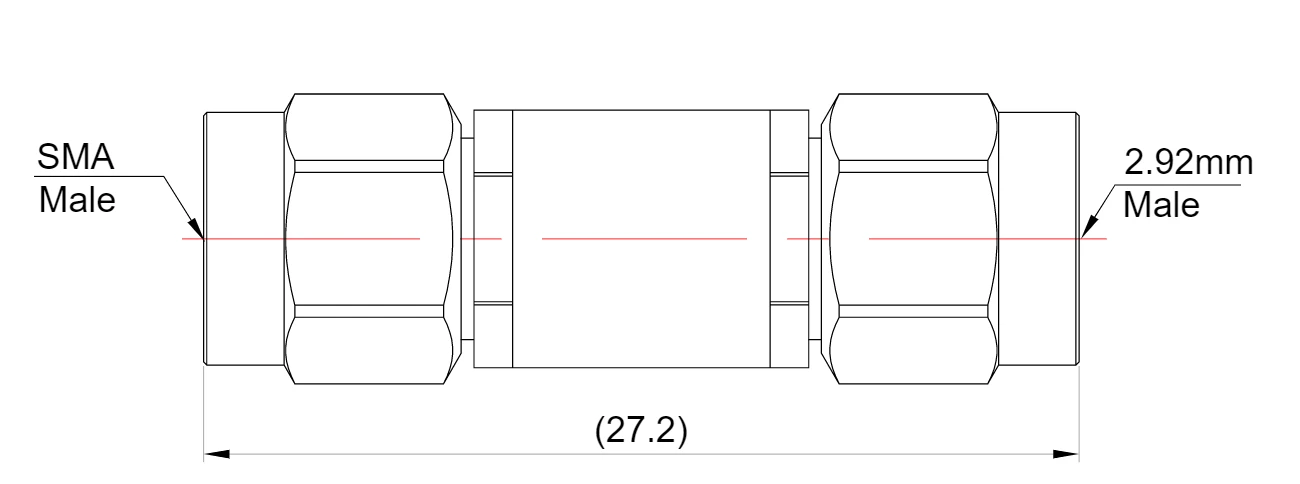

SMA männlich bis 2,92 mm männlich |
|

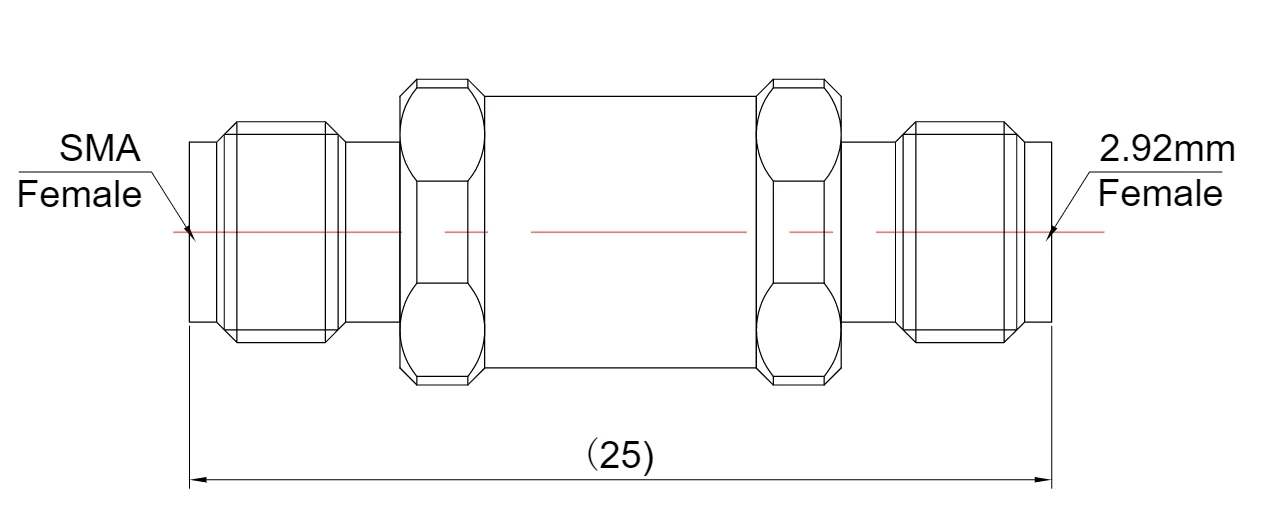

FR 1- SMA/2. 92- kks |
|
|
DC -18 GHz |
1.15 |
SMA Frau bis 2,92 mm weiblich |
|
Fr 1- SMA/2. 92- jks |
|
|
DC -18 GHz |
1.15 |
SMA männlich bis 2,92 mm weiblich |
|
FR 1- SMA/2. 92- KJS |
|
|
DC -18 GHz |
1.15 |

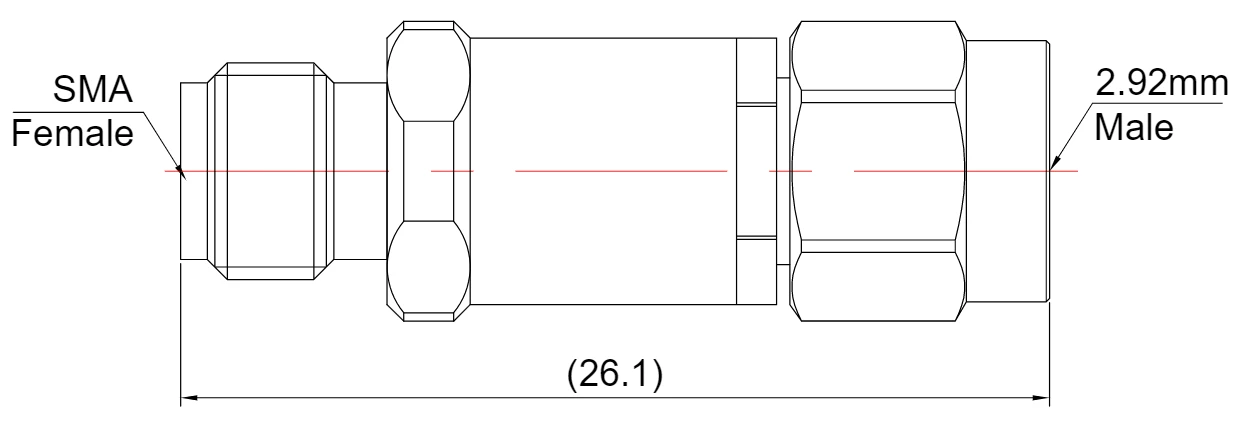

SMA Frau bis 2,92 mm männlich |
|

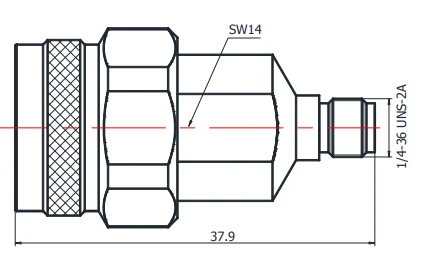

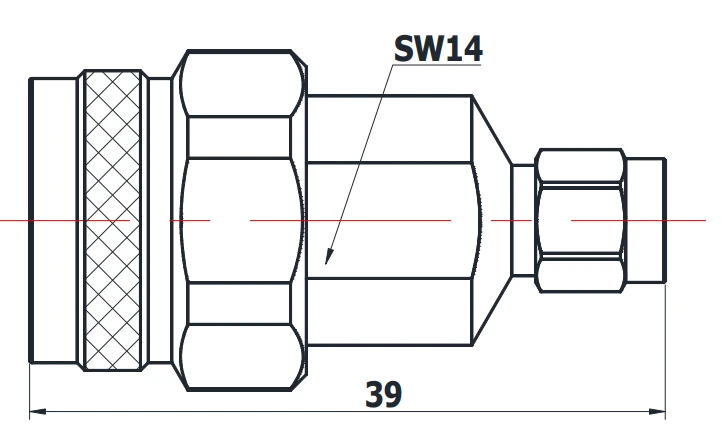

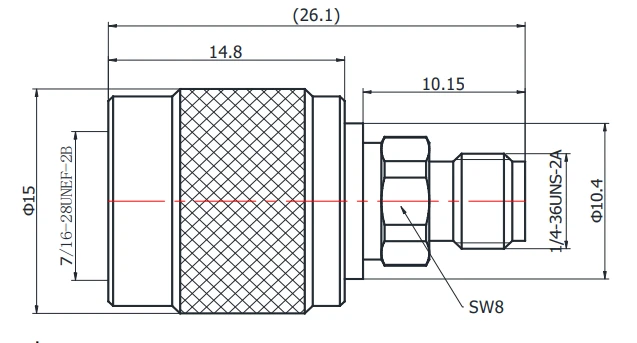

SMA zum N -RF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
FR 1- n/SMA-JJS |
|
|
DC -18 GHz |
1.15 |
N männlich zu SMA männlich |
|
FR 1- n/SMA-KKS |
|
|
DC -18 GHz |
1.15 |
N weiblich zu SMA weiblich |
|
FR 1- n/SMA-JKS |
|
|
DC -18 GHz |
1.15 |
N männlich zu SMA -Frau |
|
FR 1- n/SMA-KJS |
|
|
DC -18 GHz |
1.15 |
N weiblich zu SMA männlich |
|

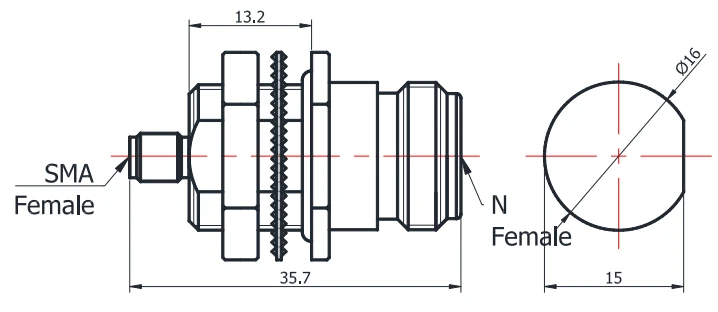

FR 1- n/SMA-KYKG |
|
|
DC -18 GHz |
1.15 |
N weiblich zu SMA weiblich mit Schottmontage |
|

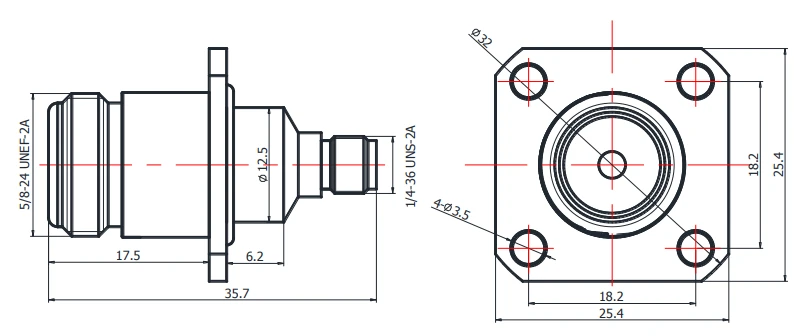

FR 1- n/SMA-KFKG |
|
|
DC -18 GHz |
1.15 |
N weiblich zu SMA weiblich mit 4 Lochflansch |
|

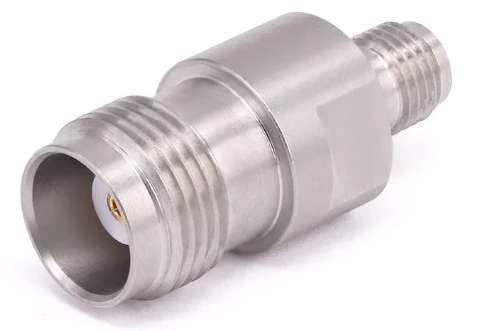

SMA zum TNC -HF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|

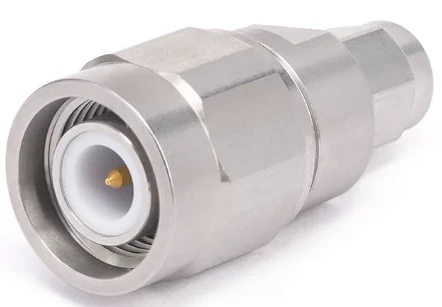

FR 1- TNC/SMA-JJS |
|
|
DC -18 GHz |
1.25 |
Tnc männlich zu SMA männlich |
|
FR 1- TNC/SMA-KKS |
|
|
DC -18 GHz |
1.25 |
TNC FEMAL SMA FEMALE |
|
FR 1- TNC/SMA-JKS |
|
|
DC -18 GHz |
1.25 |
Tnc männlich zu SMA weiblich |
|
FR 1- TNC/SMA-KJS |
|
|
DC -18 GHz |
1.25 |
TNC FEMAL SMA MÄNNLICH |
|
FR 1- TNC/SMA-JJ |
|
|
DC -3 GHz |
1.25 |
Tnc männlich zu SMA männlich |
|
FR 1- TNC/SMA-KK |
|
|
DC -3 GHz |
1.25 |
TNC FEMAL SMA FEMALE |
|
Fr 1- TNC/SMA-JK |
|
|
DC -3 GHz |
1.25 |
Tnc männlich zu SMA weiblich |
|
FR 1- TNC/SMA-KJ |
|
|
DC -3 GHz |
1.25 |
TNC FEMAL SMA MÄNNLICH |
|

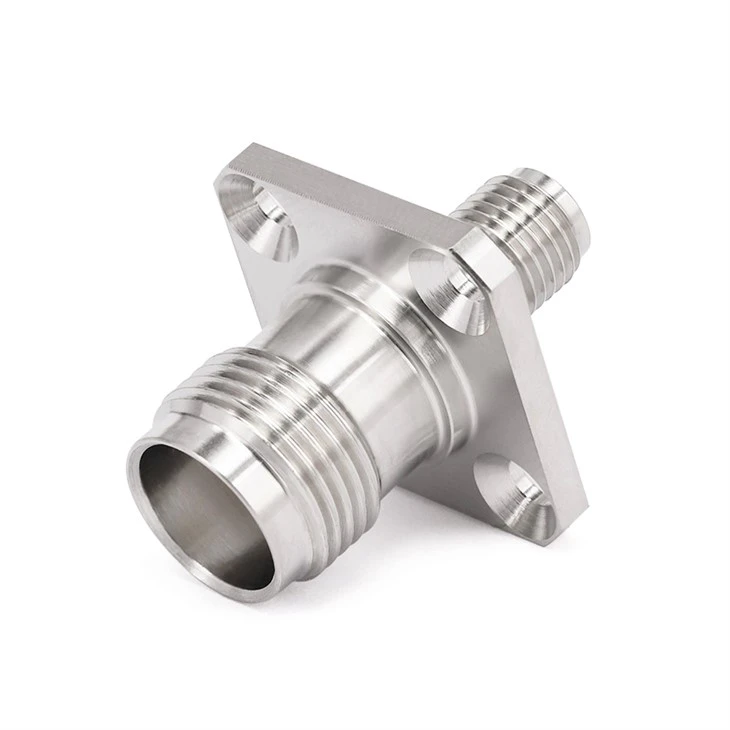

FR 1- TNC/SMA-KFK1 |
|
|
DC -4 GHz |
1.25 |
TNC Female to SMA weiblich mit 4 Lochflansch |
|
SMA zum BNC -HF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
Fr 1- bnc/sma-jjs |
|
|
DC -18 GHz |
1.15 |
BNC männlich zu SMA männlich |
|
FR 1- BNC/SMA-KKS |
|
|
DC -18 GHz |
1.15 |
BNC Frau zu SMA -Frau |
|
FR 1- BNC/SMA-JKS |
|
|
DC -18 GHz |
1.15 |
BNC männlich zu SMA -Frau |
|
FR 1- Bnc/SMA-KJS |
|
|
DC -18 GHz |
1.15 |
BNC FEMAL SMA MÄNDLICH |
|
SMA zu GPPO (Mini-SMP) RF-Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
Fr 1- SMA/GPPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA männlich zu GPPO männlich |
|
FR 1- SMA/GPPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA FEMAL DER GPPO FEMPIE |
|
FR 1- SMA/GPPO-JK |
|
|
DC -18 GHz |
1.20 |
SMA männlich zu GPPO -Frau |
|
FR 1- SMA/GPPO-KJ |
|
|
DC -18 GHz |
1.20 |
SMA FEMAL BEI GPPO MALE |
|
SMA zu GPO (SMP) RF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
FR 1- SMA/GPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA männlich zu gpo männlich |
|

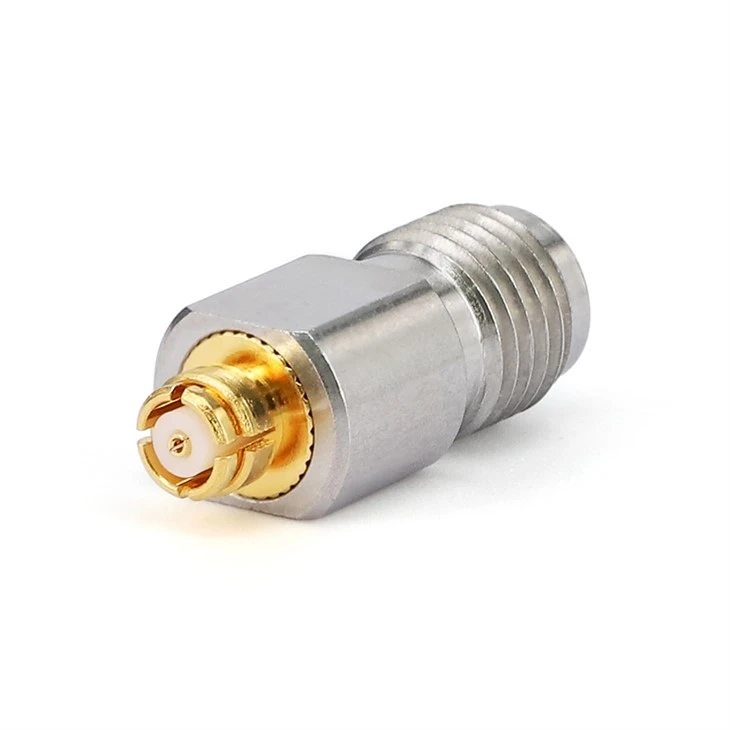

FR 1- SMA/GPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA FEMAL DER GPO FEMALE |
|
FR 1- SMA/GPO-JK |
|
|
DC -18 GHz |
1.20 |
SMA männlich zu GPO -Frau |
|
FR 1- SMA/GPO-KJ |
|
|
DC -18 GHz |
1.20 |
SMA FEMAL BEI GPO MALE |
|
SMA zum SSMA -HF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
Fr 1- SMA/SSMA-JJ |
|
|
DC -27 GHz |
1.25 |
SMA männlich zu SSMA männlich |
|
FR 1- SMA/SSMA-KK |
|
|
DC -6 GHz |
1.25 |
SMA FEMAL SSMA FEMPIE |
|
FR 1- SMA/SSMA-JK |
|
|
DC -18 GHz |
1.25 |
SMA männlich zu SSMA Female |
|
Fr 1- SMA/SSMA-KJ |
|
|
DC -18 GHz |
1.25 |
SMA FEMAL SSMA MALE |
|
SMA zum SSMC -HF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
Fr 1- SMA/SSMC-JJ |
|
|
DC -6 GHz |
1.20 |
SMA männlich zu SSMC Männlich |
|
FR 1- SMA/SSMC-KK |
|
|
DC -6 GHz |
1.20 |
SMA FEMAL SSMC FEMPIE |
|
FR 1- SMA/SSMC-JK |
|
|
DC -6 GHz |
1.20 |
SMA männlich zu SSMC -Frau |
|
FR 1- SMA/SSMC-KJ |
|
|
DC -6 GHz |
1.20 |
SMA FEMAL SSMC MALE |
|
SMA an MCX RF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|
Fr 1- SMA/MMCX-JJ |
|
|
DC -6 GHz |
1.20 |
SMA männlich zu mmcx männlich |
|

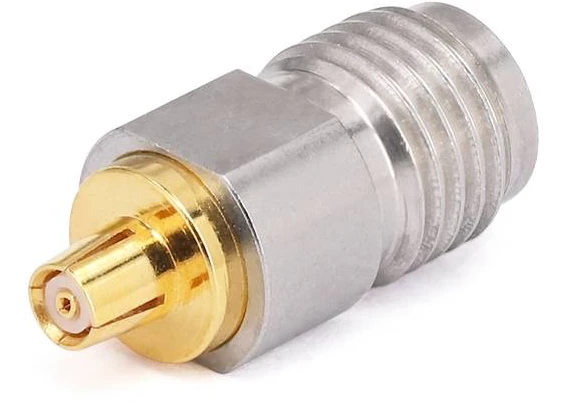

FR 1- SMA/MMCX-KK |
|
|
DC -6 GHz |
1.20 |
SMA FEMAL BEI MMCX FEMPIE |
|
FR 1- SMA/MMCX-JK |
|
|
DC -6 GHz |
1.20 |
SMA männlich zu mmcx weiblich |
|
FR 1- SMA/MMCX-KJ |
|
|
DC -6 GHz |
1.20 |
SMA weiblich zu MMCX männlich |
|
SMA zum IPEX -RF -Adapter |
|||||
|
SKU |
Zeichnung |
Frequenz |
VSWR |
Beschreibungstyp |
|
|

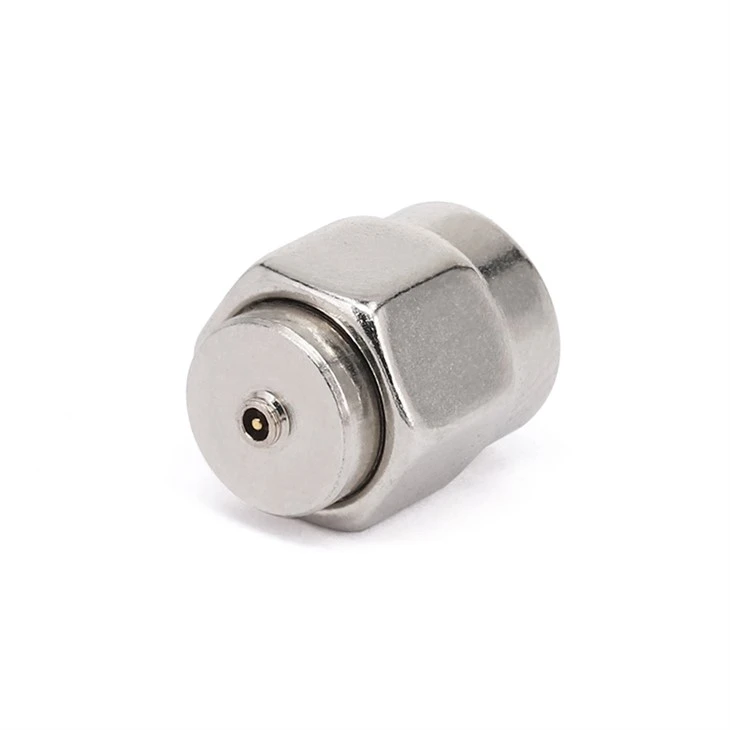

FR 1- SMA/IPX 1- jj |
|
|
DC -6 GHz |
1.35 |
SMA männlich zu ipx1 männlich |
|
FR 1- SMA/IPX 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA männlich zu ipx1 weiblich |
|
FR 1- SMA/IPX 4- jj |
|
|
DC -6 GHz |
1.35 |

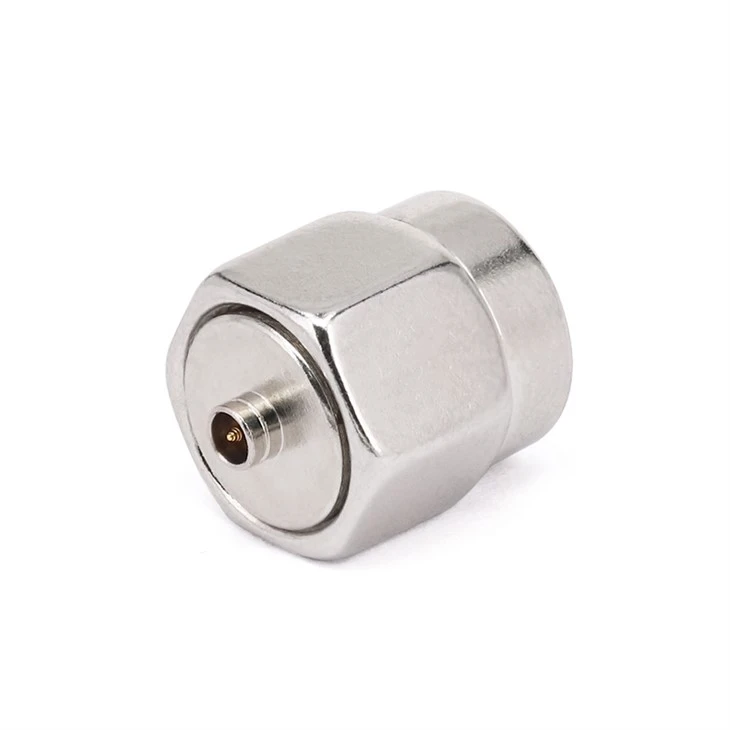

SMA männlich zu ipx4 männlich |
