Allzweck -Testkabel
Allzweck -Testkabel sind weit verbreitete Kabelprodukte in Feldern wie elektronischen Tests, wobei mehrere Merkmale die unterschiedlichen Verwendungsanforderungen . In Bezug auf Steckverbinder erfüllen. Dieses Kabel bietet verschiedene Arten von Anschlüssen, darunter 1 {. 85 mm, 2 . 4mm, 2,92mm, G3po, und GPO, und GPO, und GPO. Alle Anschlüsse haben eine Impedanz von 50 Ohm und eine Standardpolarität.
Beschreibung
Allzweck -Testkabel

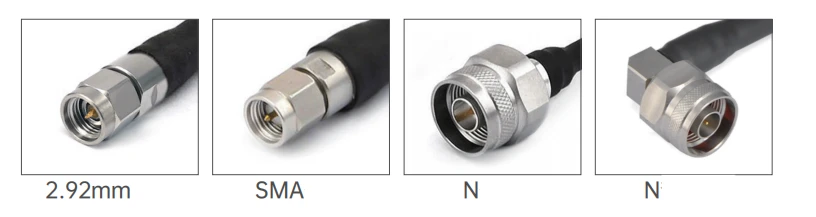

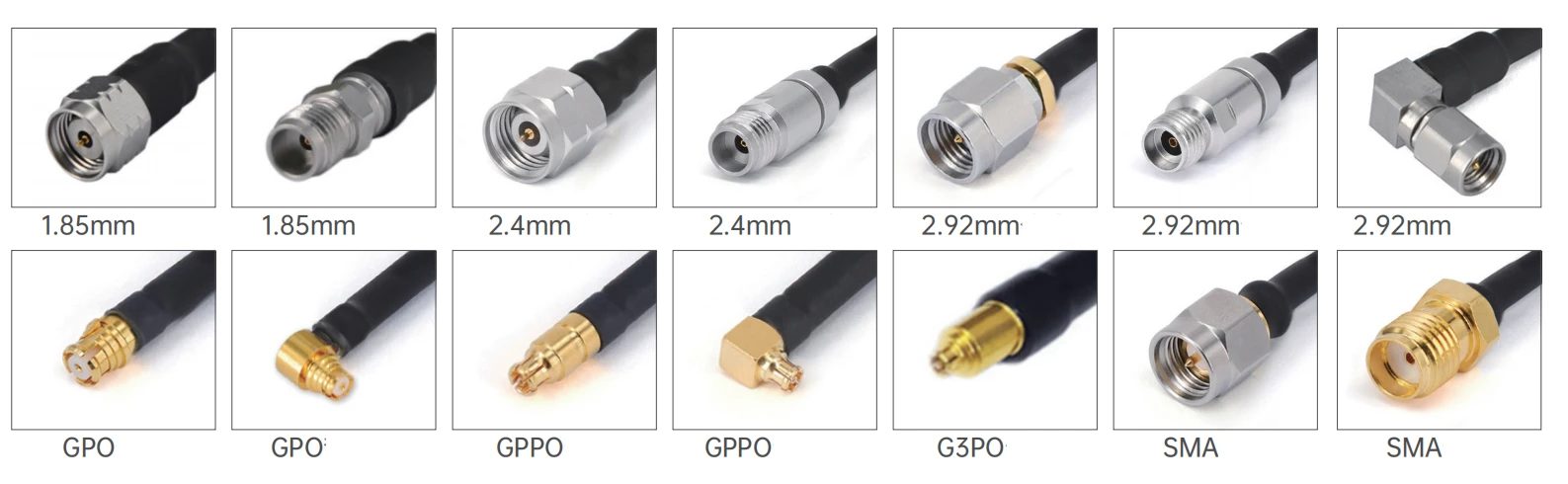

General purpose test cables are widely used cable products in fields such as electronic testing, with multiple characteristics to meet diverse usage requirements. In terms of connectors, this cable offers various types of connectors, including 1.85mm, 2.4mm, 2.92mm, SMA, G3PO, and GPPO. Alle Anschlüsse haben eine Impedanz von 50 Ohm und eine Standardpolarität. Darüber hinaus haben die Anschlüsse mehrere Installationsmethoden, einschließlich gerader und rechts - Winkeltypen, die flexibel an verschiedene Geräteschnittstellen angepasst werden können.
Produkteinführung
In Bezug auf die Materialauswahl bestehen der zentrale Kontakt, der externe Kontakt und die Hauptkörper aus Materialien wie mit Gold, mit Gold geplattetem Messing, der eine gute elektrische Leitfähigkeit aufweist, und Korrosionsbeständigkeit . Die Dielektrizitätsdiele -Pei- oder Pei -Pei- oder PTFE -Steckdosen. - Clod Stahl, die Isolationsschicht ist feste PTFE, die Abschirmschicht besteht aus silberischem Kupferband und Kupferdraht, und die Hülle besteht aus FEP -Material . Dieser nicht nur wirksam schütze störende Signale, sondern auch bestimmte mechanische Festigkeit und Umgebungswiderstand .}}}}}}}}}}}}..
Produktanwendung
Während der Forschung, Entwicklung, Produktion und Prüfung von Kommunikationsbasisstationen, Mobiltelefonen, Satellitenkommunikationsgeräten usw. müssen allgemeine Testkabel für Zwecke erforderlich sind, um verschiedene Testinstrumente an Kommunikationsgeräte zu verbinden, um stabile Signalübertragung zu gewährleisten, um verschiedene Leistungsindikatoren der Ausrüstung zu testen. Die Art des Kabels wird verwendet, um Signalgeneratoren, Spektrumanalysatoren und andere Geräte zu verbinden, um das Funk -Frequenzleistung der Basisstationen genau zu testen, um sicherzustellen, dass die Basisstationen stabile und effiziente Kommunikationsdienste bereitstellen können .
Wichtige Anmerkungen
1. Für benutzerdefinierte Länge Kabelbaugruppen, vergessen Sie bitte nicht, Ihre Längeninformationen auf der Checkout -Seite zu hinterlassen.
2. Alle Kabelbaugruppen können mit phasenübergreifenden Paaren oder Gruppen versehen werden; Wenn Sie die Kabel übereinstimmen müssen, senden Sie uns bitte eine E -Mail an uns: sales@flexirf.com
Produktspezifikationsdaten
|
Konfiguration |
|
|
Anschluss 1 Typ |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
Stecker 1 Impedanz |
50 Ohm |
|
Stecker 1 Polarität |
Standard |
|
Stecker 2 -Typ |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N. |
|
Stecker 2 Impedanz |
50 Ohm |
|
Stecker 2 Polarität |
Standard |
|
Steckermontagemethode |
Keiner |
|
Stecker Körperstil |
Gerade und rechter Winkel |
|
Materialinformationen |
|
|
Center -Kontakt |
Messinggold plattiert, beryllium kupfergold plattiert |
|
Äußerer Kontakt |
Messinggold plattiert, beryllium kupfergold plattiert, rostfreier Stahl passiviert |
|
Körper |
Messinggold plattiert, Beryllium kupfergold, rostfreier Stahl passiviert |
|
Dielektrikum |
PEI/PTFE |
|
Umgebungsdaten |
|
|
Temperaturbereich |
-40 Grad zu +165 Grad |
|
2011/65/EU (ROHS) |
Konform |
|
Kabelspezifikationen |
|
|
Center Leiter |
Silberplattierte Kupferweld |
|
Dielektrikum |
Solide PTFE |
|
Zwei Abschirmung |
Silberkupferband und Draht |
|
Jacke |
Fep |
|
Kapazität (PF/M) |
95.1 |
|
Verbreitung der Verbreitung (%) |
70 |
|
Wirksamkeit der Abschirmung |
<-100dB @ 1GHz |
|
Krafthandling |
10watt @ 18GHz auf Meereshöhe, VSWR1.0 |
Produkttyp
| GAF71/RG405SS 405 Serie Flexible Kabelbaugruppe | ||||
 |
Strukturmaterialdurchmesser (mm) |
|||
|
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
0.51±0.05 |
|
|
2 |
Isolator |
Solide PTFE |
1.63±0.05 |
|
|
3 |
Innere Abschirmung |
Silber-plattierter Kupferband |
1.80±0.05 |
|
|
4 |
Äußere Abschirmung |
Silberkupferdrahtes Flechten |
2.18±0.05 |
|
|
5 |
Jacke |
Fep |
2.54±0.1 |
|
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | |||||||
|
Frequenz (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Dämpfung (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Dämpfung (DB/Ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Häufige Modelle und technische Indikatoren
|
|||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
 |

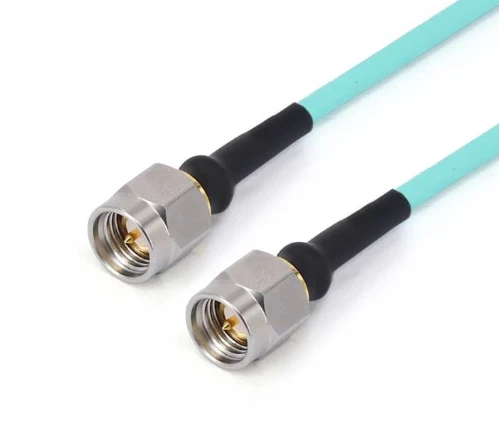

FRF 71- smmsmm-xxx |
SMA männlich |
SMA männlich |
DC -26.5 GHz |
1.30 |
 |

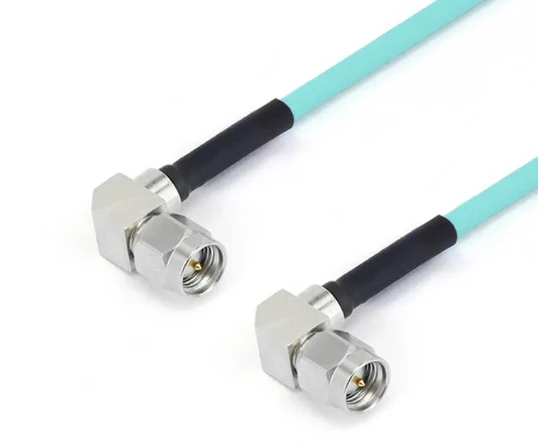

FRF 71- smwmsmwm-xxx -18 g |
SMA männlich mit rechtswinkel |
SMA männlich mit rechtswinkel |
DC -18 GHz |
1.30 |
 |

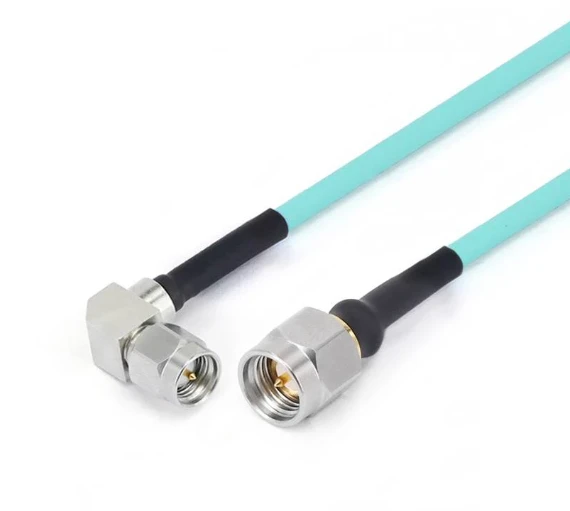

FRF 71- smmsmwm-xxx -18 g |
SMA männlich |
SMA männlich mit rechtswinkel |
DC -18 GHz |
1.30 |
 |
FRF 71- smmgpf-xxx |
SMA männlich |
GPO (SMP) weiblich |
DC -26.5 GHz |
1.35 |
 |
FRF 71- smmgpwf-xxx |
SMA männlich |
GPO (SMP) weiblich mit rechtswinkel |
DC -26.5 GHz |
1.35 |
 |
FRF 71- smfgpf-xxx |
SMA FEMAL |
GPO (SMP) weiblich |
DC -26.5 GHz |
1.35 |
 |
FRF 71- smffgpf-xxx |
SMA -Frau mit 4 Lochflansch |
GPO (SMP) weiblich |
DC -26.5 GHz |
1.35 |
 |
FRF 71- smmgppf-xxx |
SMA männlich |
GPPO (Mini-SMP) Frau |
DC -26.5 GHz |
14db |
 |
FRF 71- smmgppwf-xxx |
SMA männlich |
GPPO -Frau mit rechtswinkel |
DC -26.5 GHz |
14db |
 |
FRF 71- smwmgppf-xxx -18 g |
SMA männlich mit rechtswinkel |
GPPO (Mini-SMP) Frau |
DC -18 GHz |
15 dB |
 |
FRF 71- smwmgppwf-xxx -18 g |
SMA männlich mit rechtswinkel |
GPPO -Frau mit rechtswinkel |
DC -18 GHz |
15 dB |
 |
FRF 71- SMFGPPF-XXX |
SMA FEMAL |
GPPO (Mini-SMP) Frau |
DC -26.5 GHz |
14db |
 |
FRF 71- SMFFGPPF-XXX |
SMA -Frau mit 4 Lochflansch |
GPPO (Mini-SMP) Frau |
DC -26.5 GHz |
14db |
 |
FRF 71-292 M292M-XXX |
2,92 mm männlich |
2,92 mm männlich |
DC -40 GHz |
1.35 |
 |
FRF 71-292 mgpf-xxx |
2,92 mm männlich |
GPO (SMP) weiblich |
DC -40 GHz |
14db |
 |
FRF 71-292 mgpwf-xxx |
2,92 mm männlich |
GPO (SMP) weiblich mit rechtswinkel |
DC -40 GHz |
12 dB |
 |
FRF 71-292 FGPF-XXX |
2,92 mm weiblich |
GPO (SMP) weiblich |
DC -40 GHz |
14db |
 |
FRF 71-292 ffgpf-xxx |
2,92 mm weiblich mit 4 Lochflansch |
GPO (SMP) weiblich |
DC -40 GHz |
14db |
 |
FRF 71-292 MGPPF-XXX |
2,92 mm männlich |
GPPO (Mini-SMP) Frau |
DC -40 GHz |
14db |
 |
FRF 71-292 FGPPF-XXX |
2,92 mm weiblich |
GPPO (Mini-SMP) Frau |
DC -40 GHz |
14db |
 |
FRF 71-292 ffgppf-xxx |
2,92 mm weiblich mit 4 Lochflansch |
GPPO (Mini-SMP) Frau |
DC -40 GHz |
14db |
 |
FRF 71-292 mgppwf-xxx |
2,92 mm männlich |
GPPO (Mini-SMP) weiblich mit rechtswinkel |
DC -40 GHz |
12 dB |
 |
FRF 71-292 MG3PF-XXX |
2,92 mm männlich |
G3PO (SMPS) weiblich |
DC -40 GHz |
14db |
 |
FRF 71-292 FG3PF-XXX |
2,92 mm weiblich |
G3PO (SMPS) weiblich |
DC -40 GHz |
14db |
 |
FRF 71-292 FFG3PF-XXX |
2,92 mm weiblich mit 4 Lochflansch |
G3PO (SMPS) weiblich |
DC -40 GHz |
14db |
 |
FRF 71-24 M24M-XXX |
2,4 mm männlich |
2,4 mm männlich |
DC -50 GHz |
14db |
 |
FRF 71-24 FGPF-XXX |
2,4 mm weiblich |
GPO (SMP) weiblich |
DC -40 GHz |
12 dB |
 |
FRF 71-24 ffgpf -100 |
2,4 mm weiblich mit 4 Lochflansch |
GPO (SMP) weiblich |
DC -40 GHz |
12 dB |
 |
FRF 71-24 mgpwf-xxx |
2,4 mm männlich |
GPO (SMP) weiblich mit rechtswinkel |
DC -40 GHz |
10 dB |
 |
FRF 71-24 MGPPF-XXX |
2,4 mm männlich |
GPPO (Mini-SMP) Frau |
DC -40 GHz |
12 dB |
 |
FRF 71-24 mgppwf-xxx |
2,4 mm männlich |
GPPO (Mini-SMP) weiblich mit rechtswinkel |
DC -40 GHz |
10 dB |
 |
FRF 71-24 FGPPF-XXX |
2,4 mm weiblich |
GPPO (Mini-SMP) Frau |
DC -40 GHz |
12 dB |
 |
FRF 71-24 ffgppf-xxx |
2,4 mm weiblich mit 4 Lochflansch |
GPPO (Mini-SMP) Frau |
DC -40 GHz |
12 dB |
 |
FRF 71-185 MG3PF-XXX |
1,85 mm männlich |
G3PO (SMPS) weiblich |
DC - 67 GHz |
10 dB |
 |
FRF 71-185 FG3PF-XXX |
1,85 mm weiblich |
G3PO (SMPS) weiblich |
DC - 67 GHz |
10 dB |
 |
FRF 71-185 FFG3PF-XXX |
1,85 mm mit 4 Lochflansch |
G3PO (SMPS) weiblich |
DC - 67 GHz |
10 dB |
|
GAF72/RG402SS 402 Serie Flexible Kabelbaugruppe |
||||||
|
Strukturmaterialdurchmesser (mm) |
||||||
 |
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
0.92±0.05 |
||
|
2 |
Isolator |
Solide PTFE |
2.97±0.05 |
|||
|
3 |
Innere Abschirmung |
Silber-plattierter Kupferband |
3.25±0.05 |
|||
|
4 |
Äußere Abschirmung |
Silberkupferdrahtes Flechten |
3.58±0.1 |
|||
|
5 |
Jacke |
Fep |
4.12±0.13 |
|||
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | |||||||
|
Frequenz (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Dämpfung (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Dämpfung (DB/Ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Häufige Modelle und technische Indikatoren
|
|||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
|
|
FRF 72- smmsmm-xxx |
SMA männlich |
SMA männlich |
DC -26.5 GHz |
1.30 |
|
|

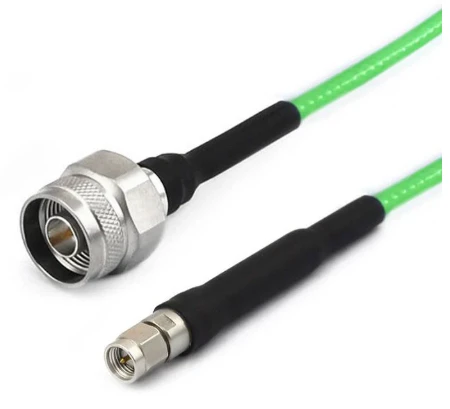

FRF 72- NMSMM-XXX |
N männlich |
SMA männlich |
DC -18 GHz |
1.25 |
|
|

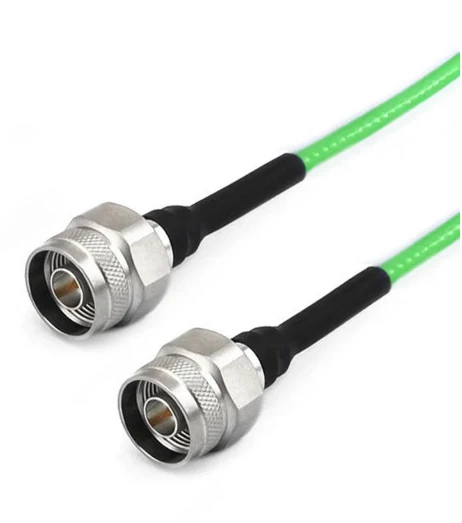

FRF 72- nmnm-xxx |
N männlich |
N männlich |
DC -18 GHz |
1.25 |
