Kabelbaugruppen der RG -Serie
Die niederfrequenten Kabelbaugruppen der RG-Serie (DC -3 GHz) sind eine Art von Kabelkomponenten mit spezifischen Leistungs- und Anwendungsszenarien. Ihre Frequenzabdeckung umfasst eindeutig die DC -bis 3 -GHz -Bande und erfüllt die unterschiedlichen Signalübertragungsanforderungen in diesem Frequenzbereich.
Beschreibung
Produkteinführung
Die niederfrequenten Kabelbaugruppen der RG-Serie (DC -3 GHz) sind eine Art von Kabelkomponenten mit spezifischen Leistungs- und Anwendungsszenarien. Ihre Frequenzabdeckung umfasst eindeutig die DC -bis 3 -GHz -Bande und erfüllt die unterschiedlichen Signalübertragungsanforderungen in diesem Frequenzbereich. Gemeinsame RG -Serienkabel umfassen Modelle wie RG178, RG174, RG316 und RG223.
Die Flexirf -RG -niedrigen Frequenzkabel weisen eine ausgezeichnete elektromagnetische Interferenzimmunität und eine gute Flexibilität auf. Sie sind leicht und besitzen Eigenschaften wie hohe Temperaturfestigkeit, Feuchtigkeitsbeständigkeit und Korrosionsbeständigkeit.
Produktstrukturmerkmale
Die inneren Leiter der niedrigen Frequenzkabel der RG -Serie bestehen aus multi -Strang -Silber -beschichteten Kupferstahl (SCCs). Dieses Material sorgt nicht nur für eine hervorragende elektrische Leitfähigkeit und Flexibilität, sondern verbessert auch die Leistung der Signalübertragung und die Korrosionsbeständigkeit durch den Silberbeschichtung.
Dielektrikum:Extrudierte feste Polytetrafluorethylen (PTFE). PTFE besitzt hervorragende Eigenschaften der elektrischen Isolierung, chemische Stabilität und Hochtemperaturresistenz, die den Leiter effektiv aus der externen Umgebung isolieren und Signalleckage und Interferenz reduzieren können.
Schild:Mit versilbertem Kupfer (SPC) gebaut. Diese Abschirmungsschicht blockiert effektiv externe elektromagnetische Interferenzen daran, das Kabelinnere zu durchdringen und gleichzeitig internes Signalleckage zu verhindern und eine stabile und intakte Signalübertragung zu gewährleisten.
Produktanwendung
Industrieelektronikfeld:
Angewendet auf industrielle Automatisierungsgeräte, wie z. B. Hochfrequenzsignalübertragung in Sensoren, industrielle Steuerungssysteme und Überwachungsgeräte, die den Anforderungen der Steuerung und Datenerfassung in industriellen Umgebungen erfüllen.
Kommunikationsfeld:
Wird für die Produktionstests von Kommunikationsgeräten (wie Mobiltelefone, WLAN -Module, GPS -Module sowie Signalverbindung zwischen Antennen und Modulen verwendet. Es stellt eine stabile Signalübertragung im DC -3} GHz -Frequenzband für drahtlose Kommunikationsgeräte sicher.
Wichtige Anmerkungen
1. Für benutzerdefinierte Kabelbaugruppen können Sie Ihre Länge auf der Kasse -Seite nicht vergessen.
2. Alle Kabelbaugruppen können mit phasenverpackten Paaren oder Gruppen versehen werden. Wenn Sie die Kabel übereinstimmen müssen, senden Sie uns bitte eine E -Mail an uns: sales@flexirf.com
Produktspezifikationsdaten
|
Konfiguration |
|
|

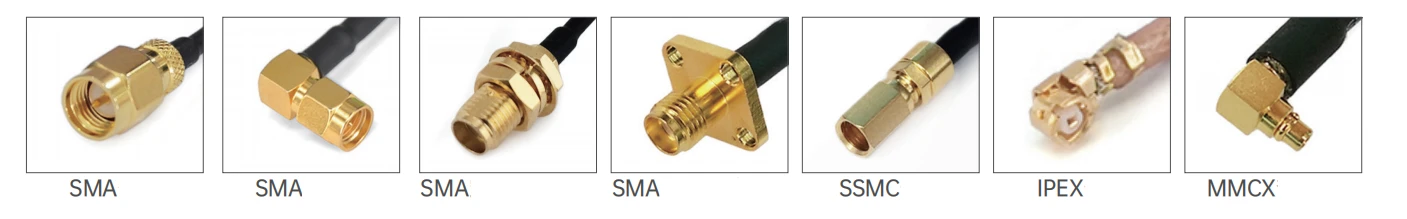

Anschluss 1 Typ |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Stecker 1 Impedanz |
50 Ohm |
|
Stecker 1 Polarität |
Standard |
|
Stecker 2 -Typ |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Stecker 2 Impedanz |
50 Ohm |
|
Stecker 2 Polarität |
Standard |
|
Steckermontagemethode |
Keiner |
|
Stecker Körperstil |
Gerade und rechter Winkel |
|
Materialinformationen |
|
|
Center -Kontakt |
Messinggold plattiert, beryllium kupfergold plattiert |
|
Äußerer Kontakt |
Messinggold plattiert, beryllium kupfergold plattiert, rostfreier Stahl passiviert |
|
Körper |
Messinggold plattiert, Beryllium kupfergold, rostfreier Stahl passiviert |
|
Dielektrikum |
Ptfe |
|
Umgebungsdaten |
|
|
Temperaturbereich |
-40 Grad zu +165 Grad |
|
2011/65/EU (ROHS) |
Konform |
Produkttyp
|
FRR3/RG316 RG Series -Kabelbaugruppen (3GHz) |
||||||
|
|
Strukturmaterialdurchmesser (mm) |
|||||
|
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
7x0.17±0.05 |
|||
|
2 |
Isolator |
Ptfe |
1.56±0.05 |
|||
|
3 |
Innere Abschirmung |
Silberkupferdraht |
1.95±0.05 |
|||
|
4 |
Jacke |
Fep |
2.56±0.13 |
|||
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | |||||
|
Frequenz (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Dämpfung (DB/M) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Macht (w) |
340 |
170 |
113 |
88 |
68 |
|
Elektrische und mechanische Eigenschaften |
|||||||
|
Frequenz (GHz) |
Impedanz (ω) |
Übertragungsrate |
Kapazität |
Abschirmung |
Betriebstemperatur Reichweite |
Mindestbiegeradius |
Betriebsspannung |
|
3 |
50 |
70% |
94PF/m |
>70 dB |
-65 Grad ~ +200 Grad |
15 mm |
1200V |
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
|
|

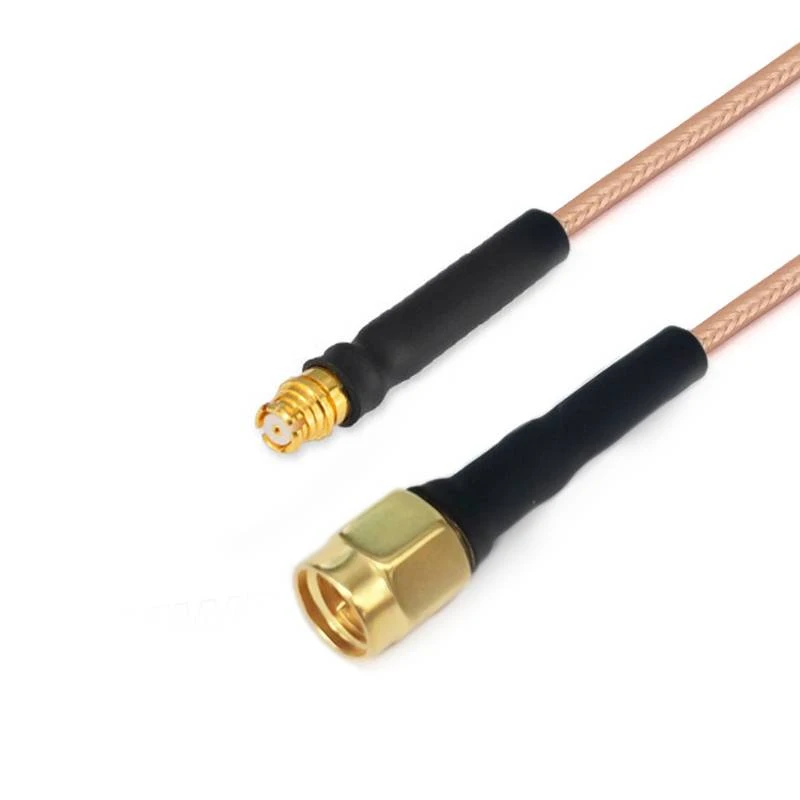

Frr 3- smmgpf-xxx |
SMA männlich |
GPO -Frau |
DC -3 GHz |
1.25 |
|
|

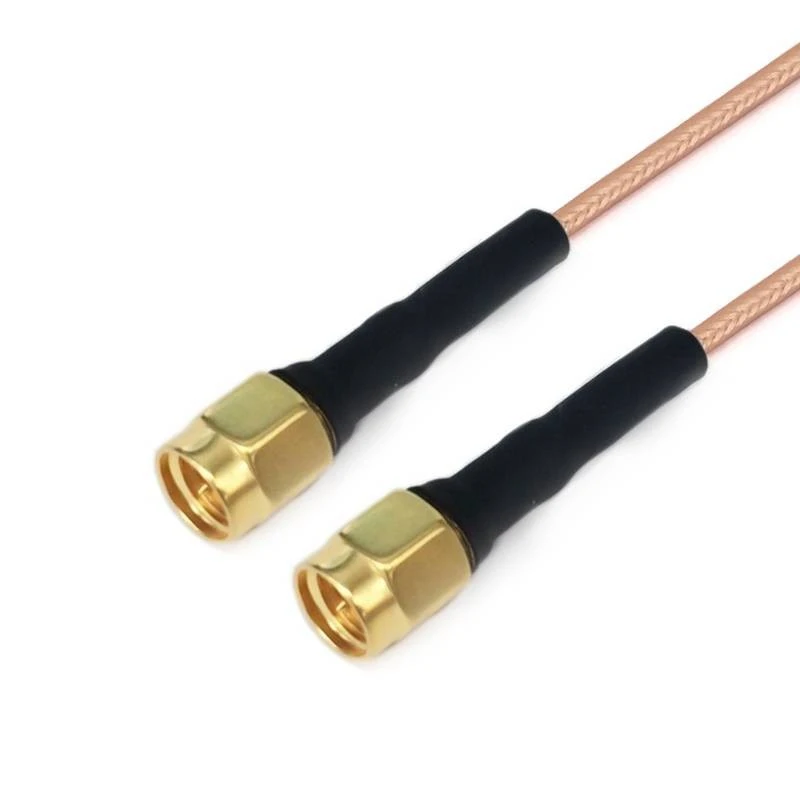

Frr 3- smmsmm-xxx |
SMA männlich |
SMA männlich |
DC -3 GHz |
1.25 |
| FRR8/RG178 RG -Serie Kabelbaugruppen (3GHz) | ||||
|
|
Strukturmaterialdurchmesser (mm) |
|||
|
1 |
Innenleiter |
Silberverkleideter kupferbekleideter Stahl |
7x0.102±0.05 |
|
|
2 |
Isolator |
Ptfe |
0.86±0.05 |
|
|
3 |
Innere Abschirmung |
Silberkupferdraht |
1.30±0.05 |
|
|
4 |
Jacke |
Fep |
1.86±0.13 |
|
| Dämpfung, Macht (Testzustand bei 20 Grad Meeresspiegel) | |||||
|
Frequenz (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Dämpfung (DB/M) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Macht (w) |
340 |
170 |
113 |
88 |
68 |
| Elektrische und mechanische Eigenschaften | |||||||
|
Frequenz (GHz) |
Impedanz (ω) |
Übertragungsrate |
Kapazität |
Abschirmung |
Betriebstemperatur Reichweite |
Mindestbiegeradius |
Betriebsspannung |
|
3 |
50 |
70% |
94PF/m |
>70 dB |
-65 Grad ~ +200 Grad |
10 mm |
750V |
|
Häufige Modelle und technische Indikatoren
|
|||||
|
Bild |
SKU |
Anschluss 1 |
Anschluss 2 |
Freizeit |
Return Loss/VSWR |
|
|

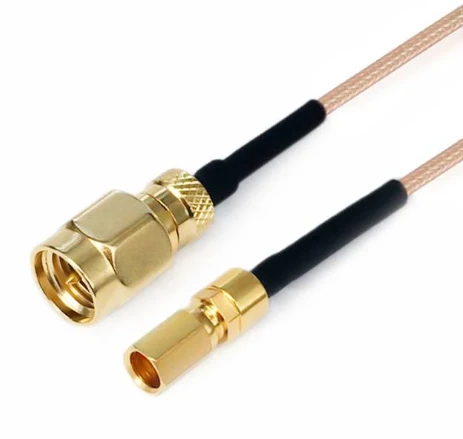

Frr 8- smmsSmcf-xxx |
SMA männlich |
SSMC -Frau |
DC -3 GHz |
1.25 |
|
|

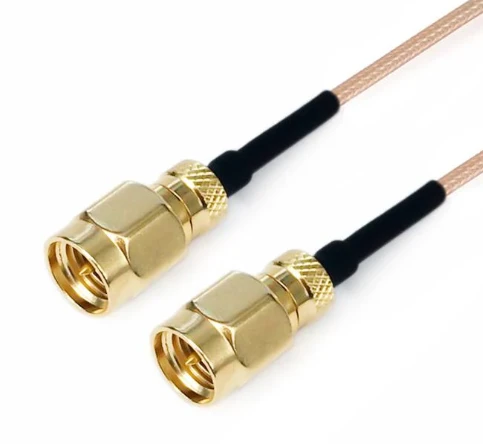

Frr 8- smmsmm-xxx |
SMA männlich |
SMA männlich |
DC -3 GHz |
1.25 |
|
|

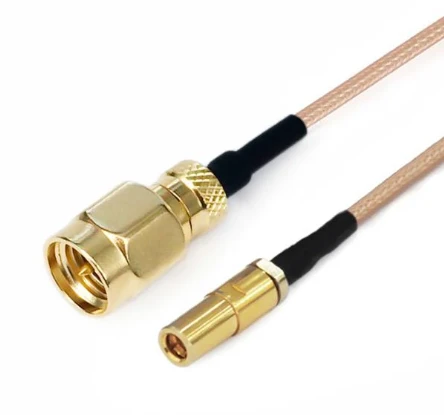

Frr 8- smmsSmbf-xxx |
SMA männlich |
SSMBF |
DC -3 GHz |
1.25 |
|
|

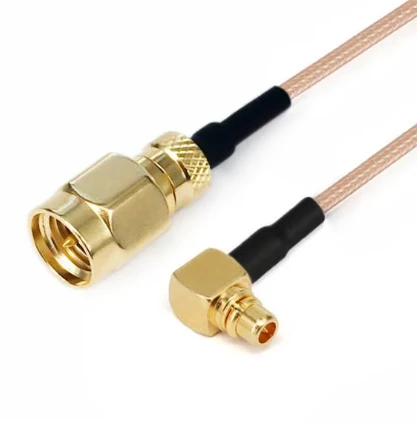

Frr 8- smmmmcxwm-xxx |
SMA männlich |
Mmcx männlicher rechter Winkel |
DC -3 GHz |
1.30 |
|
|

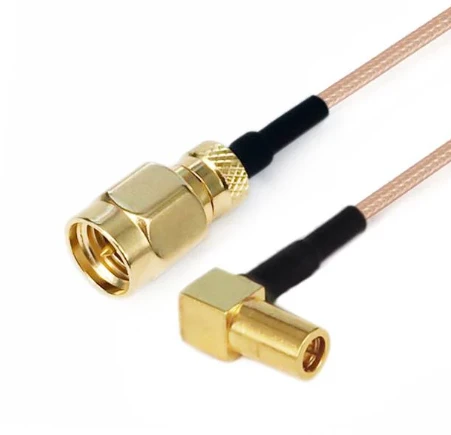

Frr 8- smmsSmbwf-xxx |
SMA männlich |
SSMB weiblicher rechter Winkel |
DC -3 GHz |
1.30 |
|
|

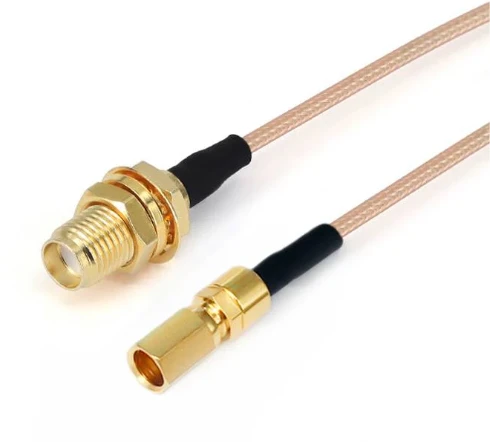

Frr 8- SmyfSSMBF-XXX |
SMA FEMAL BULKHEAD ROCH |
SSMB Frau |
DC -3 GHz |
1.30 |
|
|

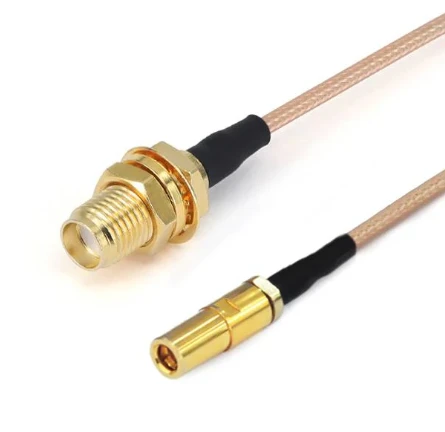

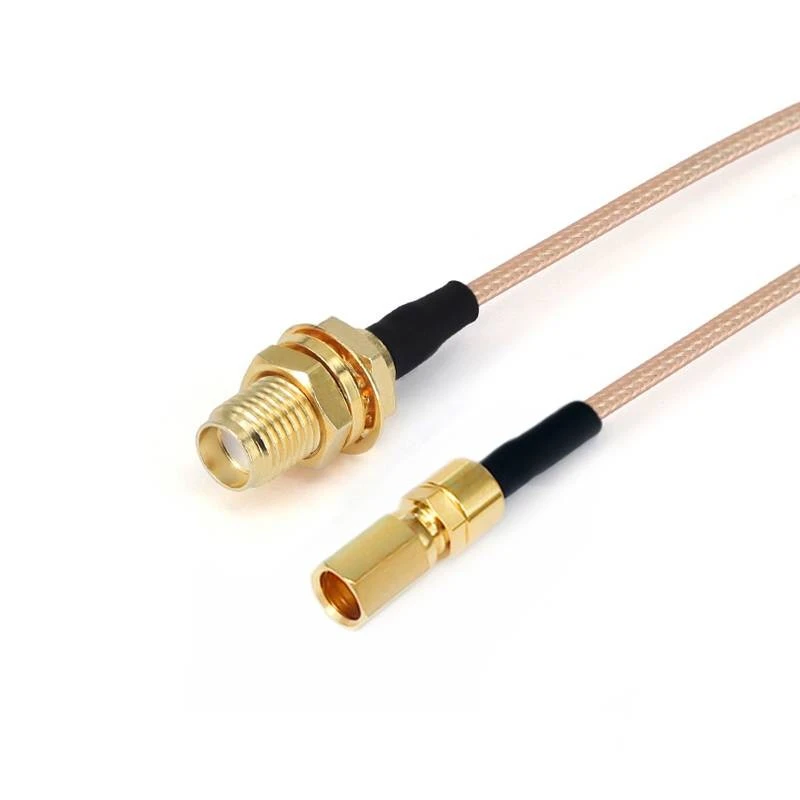

Frr 8- smyfSSmcf-xxx |
SMA FEMAL BULKHEAD ROCH |
SSMC -Frau |
DC -3 GHz |
1.30 |
|
|

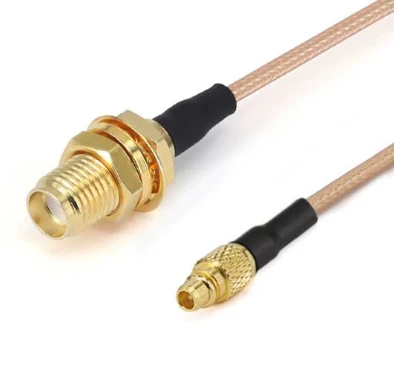

Frr 8- smyfmmcxm-xxx |
SMA FEMAL BULKHEAD ROCH |
Mmcx männlich |
DC -3 GHz |
1.30 |
|
|

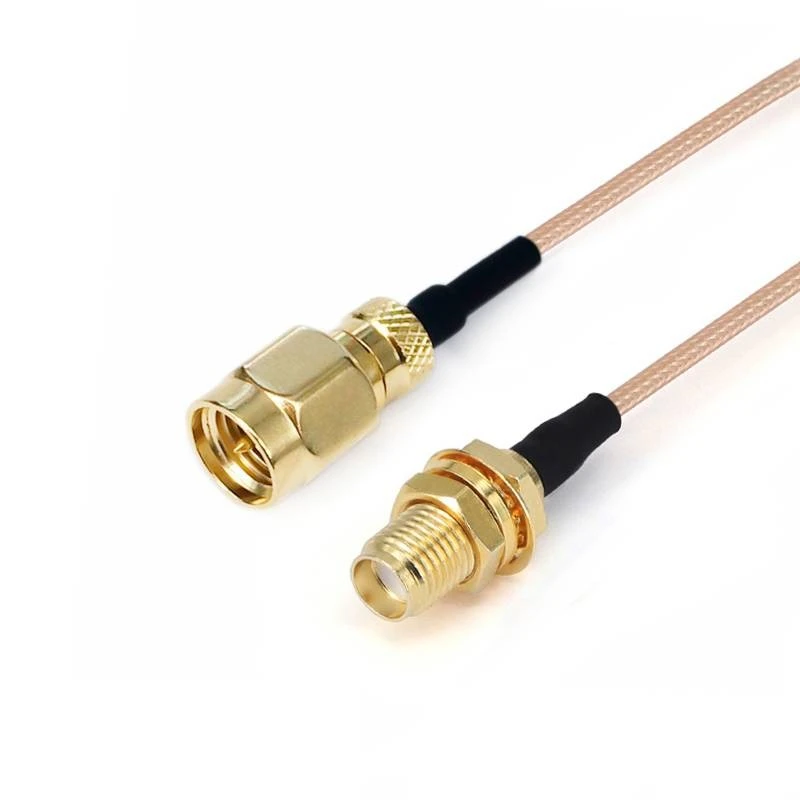

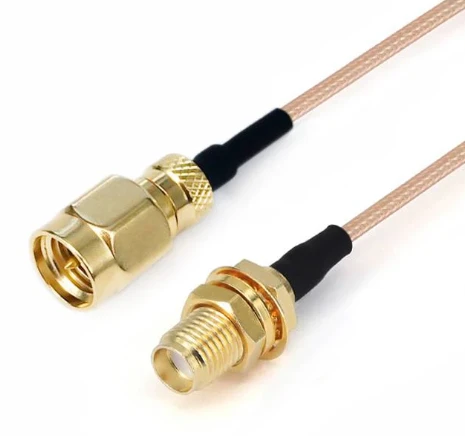

Frr 8- smmsmyf-xxx |
SMA männlich |
SMA FEMAL BULKHEAD ROCH |
DC -3 GHz |
1.30 |
|
|

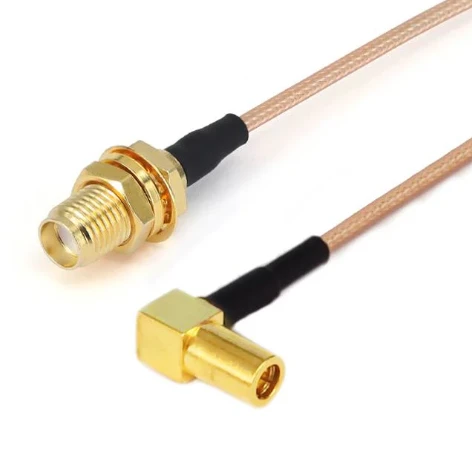

Frr 8- SmyfSSmbwf-xxx |
SMA FEMAL BULKHEAD ROCH |
SSMB weiblicher rechter Winkel |
DC -3 GHz |
1.30 |
|
|

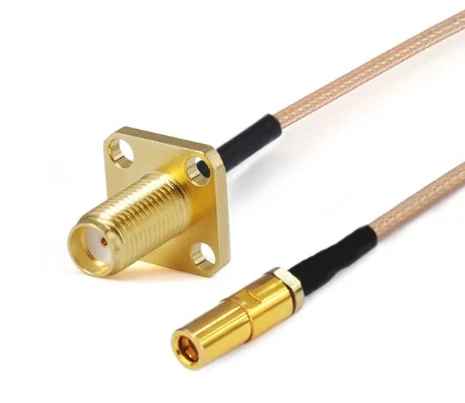

Frr 8- smffSSmbf-xxx |
SMA -Frau mit 4 Lochflansch |
SSMB Frau |
DC -3 GHz |
1.30 |
|
|

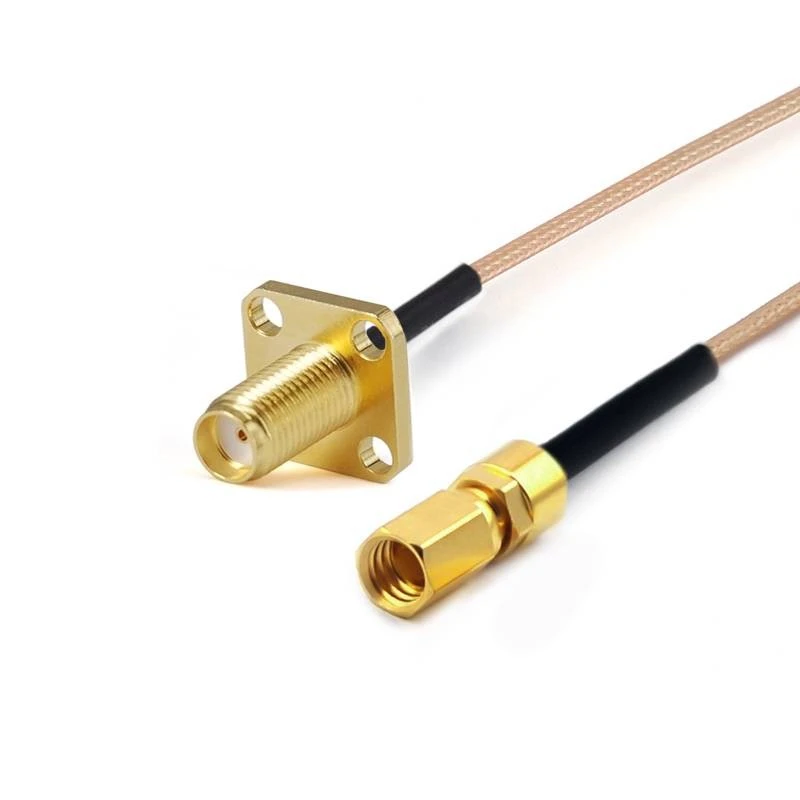

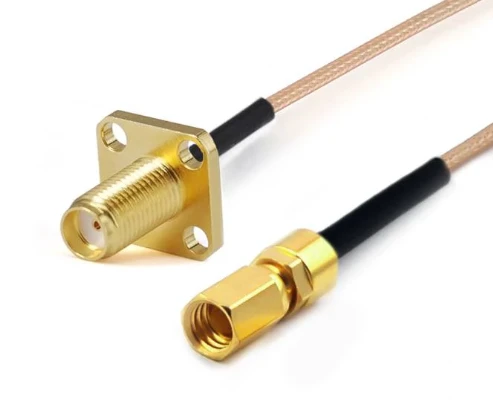

Frr 8- smffSSmcf-xxx |
SMA -Frau mit 4 Lochflansch |
SSMC -Frau |
DC -3 GHz |
1.30 |
|
|

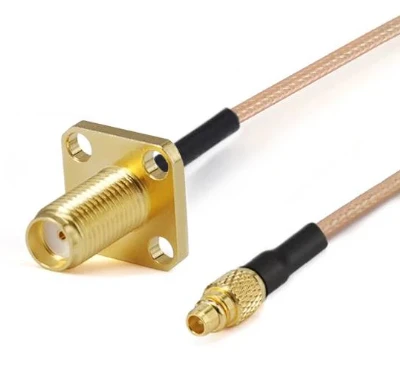

Frr 8- smffmmcxm-xxx |
SMA -Frau mit 4 Lochflansch |
Mmcx männlich |
DC -3 GHz |
1.30 |
|
|

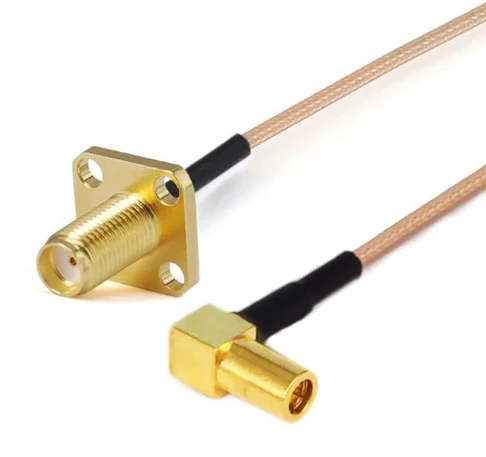

Frr 8- smffSSSmbwf-xxx |
SMA -Frau mit 4 Lochflansch |
SSMB weiblicher rechter Winkel |
DC -3 GHz |
1.30 |
|
|

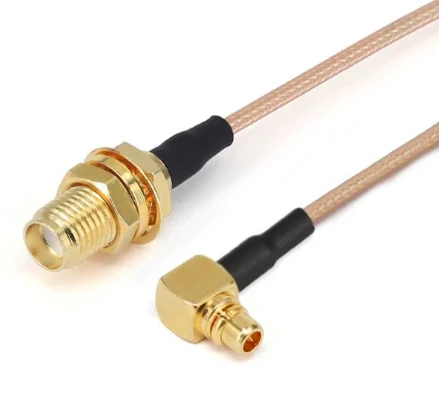

Frr 8- smyfmmcxwm-xxx |
SMA FEMAL BULKHEAD ROCH |
Mmcx männlicher rechter Winkel |
DC -3 GHz |
1.30 |
|
|

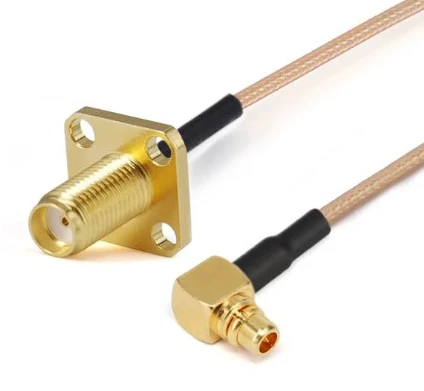

Frr 8- smffmmcxwm-xxx |
SMA -Frau mit 4 Lochflansch |
Mmcx männlicher rechter Winkel |
DC -3 GHz |
1.30 |
